碳纤维可重复使用运载火箭结构：热防护与结构完整性

引言

随着可重复使用运载火箭（RLV）的出现，商业航天业发生了根本性转变。SpaceX、Rocket Lab和Blue Origin等公司已证明火箭可以回收、翻新和重新发射——与一次性架构相比，发射成本降低了30-70%。碳纤维增强聚合物（CFRP）复合材料在这一转型中发挥着关键作用，提供了多次飞行周期所需的高比强度、刚度和热稳定性。

与一次性火箭不同（结构组件在单次飞行后即被丢弃），可重复使用运载火箭结构必须承受反复的低温推进剂加注、Max-Q气动载荷、发动机振动、大气再入加热和动力减速着陆循环。本文阐释碳纤维复合材料如何为可重复使用火箭结构设计，综述在再入期间保护复合材料结构的热防护系统，并考察支持安全多次飞行操作的结构完整性和检查要求。

碳纤维在可重复使用火箭中的应用

碳纤维复合材料用于可重复使用运载火箭的几个结构子系统，每个都有不同的性能要求：

• 级间段结构：连接第一级和第二级的圆柱或锥形段是CFRP构造的首要候选。级间段必须承受上升段的轴向压缩、分离时的弯曲载荷，以及低温推进剂温度与环境温度之间的热循环。碳纤维级间段比铝合金等效件减重40-50%，直接转化为运载能力提升。
• 整流罩：有效载荷整流罩在上升段保护卫星，必须在高空干净分离。可重复使用整流罩——由SpaceX的有效载荷整流罩回收计划率先实施——是直径5-7米的大型CFRP壳体结构，须经受海洋溅落或空中捕获。整流罩必须抵抗上升段140 dB的声学载荷、再入时300-500°C的气动加热以及回收时的冲击载荷。
• 发动机段和推力结构：推力结构将发动机载荷传递到箭体框架，同时适应热发动机组件与环境温度结构之间的热膨胀差异。带有隔热层的CFRP推力结构将热传递降低到复合材料降解阈值以下。
• 着陆腿和栅格翼：可重复使用第一级助推器需要可展开着陆腿和气动控制面（栅格翼），经受反复展开、气动载荷和着陆冲击。碳纤维栅格翼（用于Falcon 9）提供了下降段精确气动控制所需的刚度-重量比。

可重复使用复合材料的热防护挑战

可重复使用运载火箭结构面临的热环境与一次性火箭有本质区别。关键热挑战不是峰值温度——由专用热防护系统（TPS）管理——而是热循环疲劳，即反复加热和冷却循环随时间降解复合材料性能。

飞行阶段	结构峰值温度	持续时间	主要热挑战
大气上升段	150-250°C（气动加热）	60-120秒	烧蚀表面加热、声学-热耦合
轨道滑行	-150至+120°C（阳/阴面循环）	数小时至数天	热循环疲劳、低温贮箱应力
再入	300-800°C（无TPS保护时）	300-600秒	辐射和对流加热、等离子体相互作用
动力着陆	200-400°C（发动机羽流冲击）	10-30秒	局部对流加热、热冲击

经过10-20次飞行周期后，热疲劳可使碳纤维复合材料的层间剪切强度降低10-25%，压缩强度降低5-15%，具体取决于树脂体系和峰值温度暴露。这种性能降解必须在结构设计余量和检查间隔中予以考虑。

复合材料结构的热防护系统

可重复使用热防护系统用于复合材料火箭结构，采用多种方法，各适用于不同温度范围和可重复使用要求：

• 可重复使用表面隔热（RSI）：陶瓷瓦系统——类似于航天飞机使用的——在再入期间保护复合材料结构免受对流加热。RSI瓦通过应变隔离垫粘贴在复合材料表面，适应热膨胀不匹配。瓦片在飞行间进行检查和修复。
• 柔性可重复使用表面隔热（FRSI）：类似毡状的陶瓷毯包裹复合材料结构，提供高达1200°C的热保护。FRSI比刚性RSI瓦更轻，更容易检查，适合整流罩和级间段的大面积防护。
• PICA（酚醛浸渍碳烧蚀体）：一种轻质烧蚀材料，用于再入飞船热盾和高热流区域。可重复使用变体PICA-X可承受10次以上再入周期，侵蚀最小，保护下方复合材料结构免受超过2000°C的峰值温度。
• 发散冷却：一种主动热防护方法，冷却液通过多孔复合材料壁强制流出，通过相变或对流冷却吸收热量。该方法正在为下一代可重复使用飞行器开发，其中被动TPS的重量惩罚不可接受。

多次飞行的结构完整性

可重复使用碳纤维火箭结构组件的结构完整性由三种不影响一次性结构的退化机制控制：

• 热循环疲劳：反复加热和冷却循环由于碳纤维（轴向CTE接近零）和环氧树脂（30-50 x 10^-6 /°C）之间热膨胀系数（CTE）不匹配，在纤维-基体界面产生循环热应力。经过10-20个周期，基体中微裂纹积累，降低层间性能并增加渗透性。
• 振动疲劳：发动机燃烧不稳定性和气动抖振载荷产生高周疲劳条件，使基体微裂纹扩展为纤维级损伤。可重复使用结构必须证明疲劳寿命超过计划任务次数的3-5倍。
• 湿度和推进剂暴露：反复的低温推进剂加载和环境恢复循环在复合材料微孔隙中产生冷凝和水分渗入。吸湿降低树脂基体的玻璃化转变温度，降低后续飞行的允许工作温度。

可重复使用性的检查和维护

可重复使用运载火箭结构需要超出单次飞行鉴定的检查规程：

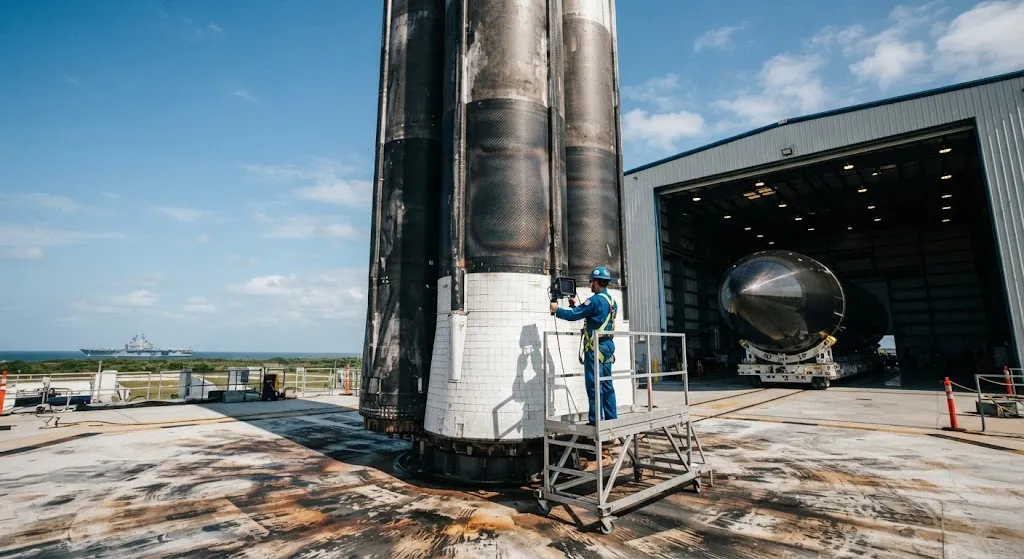

• 飞行后目视检查：每个返回的级段都经过目视检查，查找表面损伤、分层、热变色和冲击痕迹。使用结构光扫描的自动目视检查可检测深度低至0.5 mm的表面异常。
• 超声检查：相控阵超声检测（PAUT）扫描检测表面不可见的亚表面分层、孔隙增长和纤维断裂。Falcon 9级助推器的PAUT检查大约需要8-12小时。
• 热成像检查：闪光热成像或锁相热成像绘制近表面热扩散率变化图，识别粘接接头中的水分渗入、微裂纹或粘接剂退化区域。
• 破坏性试样测试：制造期间粘贴在结构上的代表性试样按规定间隔（如每5次飞行）取下测试，跟踪性能退化趋势并验证剩余使用寿命预测。

常见问题解答

碳纤维可重复使用火箭结构在更换前可持续多少次飞行？

当前一代可重复使用碳纤维结构设计为承受10-20次飞行周期，配合定期检查和轻微修复。SpaceX已将Falcon 9第一级助推器重新飞行超过20次，飞行间进行结构翻新。限制因素通常是热防护系统磨损而非复合材料结构退化——复合材料本身通常比粘贴在其上的TPS瓦承受更多周期。下一代飞行器目标是100次以上飞行，通过改进的树脂系统、增强的热防护和预测性维护算法实现。

可重复使用热防护系统对复合材料结构的重量惩罚是多少？

热防护系统为被保护的复合材料结构增加15-30%的干重。可重复使用RSI瓦系统每平方米增加约2-5 kg，而FRSI毯每平方米增加1-3 kg。对于具有200 m² TPS覆盖的Falcon 9级助推器，这相当于400-1000 kg的热防护质量。重量惩罚被可重复使用的成本节省所抵消——每助推器翻新成本$10-15M，而新助推器$60M。

结论

碳纤维复合材料通过提供多次飞行结构所需的比强度、刚度和热稳定性，正在推动可重复使用运载火箭革命。在再入期间保护复合材料结构的热防护系统、考虑热循环疲劳的结构完整性分析，以及验证多次飞行持续适航性的检查规程，都是成功可重复使用架构的基本要素。随着商业航天业目标更高的飞行频率和更低的成本，对优化碳纤维可重复使用运载火箭结构的需求将持续增长。
