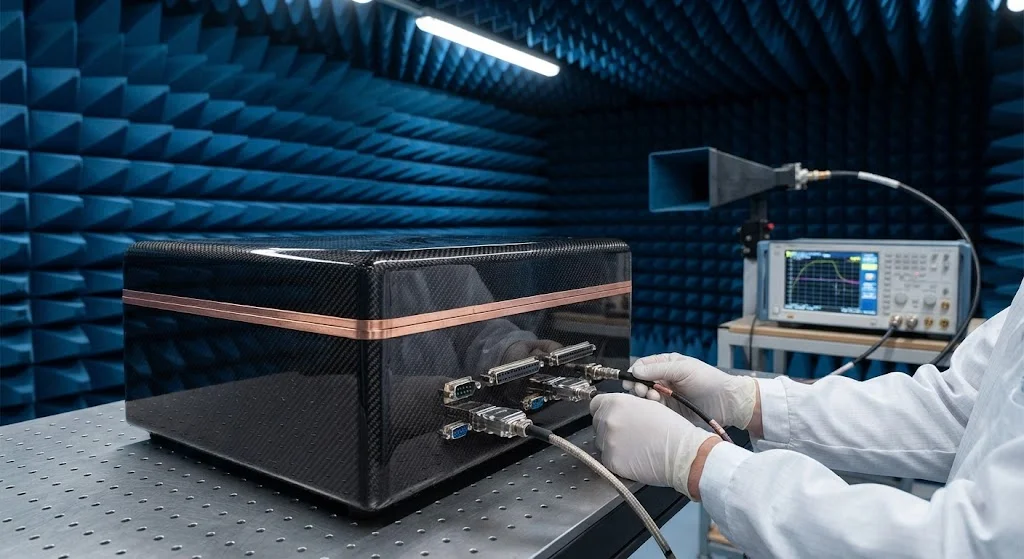

引言
随着5G部署、物联网普及和更高频率无线通信对电磁频谱利用的加强,电磁干扰(EMI)已成为电子设备制造商最紧迫的设计挑战之一。EMI可能导致从医疗设备到自动驾驶汽车的敏感电子系统故障、数据损坏和安全隐患。因此,屏蔽效能——材料或箱体衰减电磁场的能力——是关键性能指标。
传统EMI屏蔽依赖于铝、钢或铜制成的金属箱体,或施加在非导电外壳上的二次导电涂层。这些方案有效但增加了重量、增加了装配复杂性,并可能产生腐蚀或热管理挑战。碳纤维增强聚合物(CFRP)提供了一种替代方案,将固有的结构承载能力与40-60 dB跨关键频段的EMI屏蔽效能相结合——满足大多数商业和工业应用的需求。对于5G基站箱体、卫星电子设备外壳和航空电子设备舱,碳纤维EMI屏蔽比等效铝箱体减重30-50%,同时满足严格的屏蔽要求。本文探讨碳纤维电磁干扰屏蔽的物理原理、性能数据和设计原则。
碳纤维复合材料的EMI屏蔽机制
碳纤维复合材料通过三种主要机制衰减电磁辐射,每种机制对总屏蔽效能都有贡献:
- 反射损耗:导电碳纤维在材料表面反射部分入射电磁波。纤维体积分数50-60%的碳纤维复合材料表面电阻率为0.5-5 Ω/sq,提供15-25 dB的初始反射衰减。更高的导电性——通过中间相碳纤维或表面金属化实现——增加反射损耗。
- 吸收损耗:穿透表面的电磁能量通过涡流在导电纤维网络中流动时的欧姆损耗而被吸收。吸收随材料厚度和导电性增加,遵循由趋肤深度表征的指数衰减。对于1 GHz下的典型CFRP,趋肤深度约为2-3 mm,意味着3-4 mm厚的层压板提供20-30 dB的吸收损耗。
- 多次内部反射:在多层复合材料中,电磁波在导电纤维层和基体界面之间多次反射,进一步耗散能量。这种机制在编织碳纤维织物中特别有效,交织的纤维束创造了众多内部界面。
总屏蔽效能(SE)是这三种机制的总和:SE_total = SE_反射 + SE_吸收 + SE_多次反射。每种机制的相对贡献取决于频率、材料厚度、纤维结构和基体导电性。
跨频段屏蔽效能
碳纤维复合材料的屏蔽效能随频率、材料结构和测试方法而变化。下表总结了根据ASTM D4935或MIL-STD-285测量的标准CFRP层压板的代表性数据:
| 频段 | 频率范围 | CFRP SE(2 mm) | CFRP SE(4 mm) | 铝(1 mm) | 铜箔(0.1 mm) |
|---|---|---|---|---|---|
| 低频 | 30-200 MHz | 35-45 dB | 50-60 dB | 60-70 dB | 70-80 dB |
| VHF/UHF | 200 MHz-1 GHz | 40-50 dB | 55-65 dB | 65-75 dB | 75-85 dB |
| 5G Sub-6 GHz | 1-6 GHz | 45-55 dB | 55-70 dB | 70-80 dB | 80-90 dB |
| 5G毫米波 | 24-40 GHz | 50-60 dB | 60-75 dB | 75-85 dB | 85-95 dB |
| Wi-Fi 6E | 6 GHz | 45-55 dB | 55-70 dB | 70-80 dB | 80-90 dB |
4 mm厚碳纤维层压板在5G sub-6 GHz频段实现55-70 dB的屏蔽效能,满足商业电子箱体通常要求的40 dB最低值和军事应用60 dB的目标。频率依赖性的屏蔽效能增加对5G应用有利,因为更高频率由于更短的波长和更高的吸收损耗而天然更容易屏蔽。
5G与航空航天箱体的设计准则
设计碳纤维EMI屏蔽箱体需要关注材料选择之外的几个因素:
- 接缝和接头设计:箱体中的间隙、接缝和接头是电磁泄漏的主要路径。导电垫圈、指形弹簧触点或导电粘合剂必须桥接所有机械接头。5 GHz下1 mm的间隙可使屏蔽效能降低20-30 dB。
- 穿透管理:电缆入口、连接器和通风口需要截止波导、导电蜂窝通风板或滤波连接器来保持屏蔽完整性。直径小于λ/20的圆形孔径提供自然衰减。
- 纤维取向和铺层:单向碳纤维提供各向异性屏蔽——沿纤维方向有效但横向较弱。编织织物或正交铺层提供更各向同性的屏蔽。准各向同性[0/±45/90]铺层比相同厚度的单向层压板高5-10 dB的SE。
- 表面处理:导电表面涂层——镍石墨喷涂、化学镀铜或含银涂料——可将屏蔽效能提高5-15 dB,适用于要求>70 dB SE的应用。这些处理还提高了表面导电性以用于接地。
对于5G基站天线箱体,嵌入金属网或膨胀铜箔的碳纤维面板实现60-75 dB的SE,同时提供户外暴露和风载荷所需的结构刚度。与铝箱体相比减重40-50%,简化了塔架安装并降低了结构载荷要求。
碳纤维与传统金属屏蔽对比
碳纤维与金属屏蔽的选择取决于屏蔽性能、重量、成本和结构要求之间的平衡:
- 重量:碳纤维箱体比等效铝箱体轻40-60%,使其成为便携设备、航空航天和重量敏感应用的首选。
- 结构集成:CFRP箱体同时作为结构承载构件和EMI屏蔽体,消除了对独立机械和屏蔽结构的需求。
- 耐腐蚀性:碳纤维复合材料不会腐蚀,而铝和钢箱体在户外环境中需要表面处理或涂漆。
- 成本:碳纤维箱体的材料和模具成本高于冲压铝,但当结构和屏蔽功能结合且重视减重时,总系统成本可能更低。
- 屏蔽水平:对于极端屏蔽要求(>80 dB),铜或坡莫金属箱体仍然优越。碳纤维在覆盖大多数商业应用的40-70 dB范围内表现卓越。
常见问题解答
碳纤维为5G应用实现多少屏蔽效能?
4 mm厚碳纤维层压板在5G sub-6 GHz频段(1-6 GHz)实现55-70 dB的屏蔽效能,满足大多数商业电子箱体要求的40 dB最低值。对于5G毫米波频率(24-40 GHz),屏蔽效能增加到60-75 dB,这是由于更短波长下更高的吸收损耗。通过导电表面涂层,屏蔽效能可提高到70-85 dB,满足要求严格的军事和航空航天应用。
接缝和接头如何影响碳纤维EMI屏蔽?
接缝和接头是任何屏蔽箱体(包括碳纤维)中电磁泄漏的主要路径。5 GHz下1 mm的间隙可使屏蔽效能降低20-30 dB。设计解决方案包括导电垫圈(填充银、镍或铝颗粒的硅氧烷或氟硅氧烷)、可拆卸面板处的指形弹簧金属触点,以及永久接头的导电粘合剂。所有电缆入口必须使用滤波连接器或截止波导管来保持屏蔽完整性。
碳纤维EMI屏蔽能否替代航空航天电子设备中的铝?
碳纤维EMI屏蔽广泛用于航空航天电子设备舱和设备箱体,提供45-65 dB的屏蔽效能,比铝减重40-50%。结构强度和EMI屏蔽在单一材料中的结合在航空航天中特别有价值,因为每克减重都转化为燃油节省。碳纤维箱体还消除了铝在海军和沿海航空遇到的潮湿盐雾环境中的腐蚀问题。
结论
碳纤维电磁干扰屏蔽为5G基础设施、航空航天电子设备和工业设备提供了结构性能、减重和EMI衰减的卓越组合。在关键频段实现40-75 dB的屏蔽效能,CFRP箱体满足大多数商业和许多军事应用的要求,同时比等效金属箱体减重30-50%。接缝、接头和穿透的正确设计对保持屏蔽完整性至关重要,表面处理可提升要求严格应用的性能。
对于寻求轻量化集成屏蔽解决方案的电子设备制造商,碳纤维复合材料提供了经过验证的、设计就绪的材料体系。YongXian供应针对EMI屏蔽应用优化的导电碳纤维织物和特种编织布。浏览我们的碳纤维产品系列或联系我们的工程团队,讨论您EMI屏蔽项目的材料体系。
