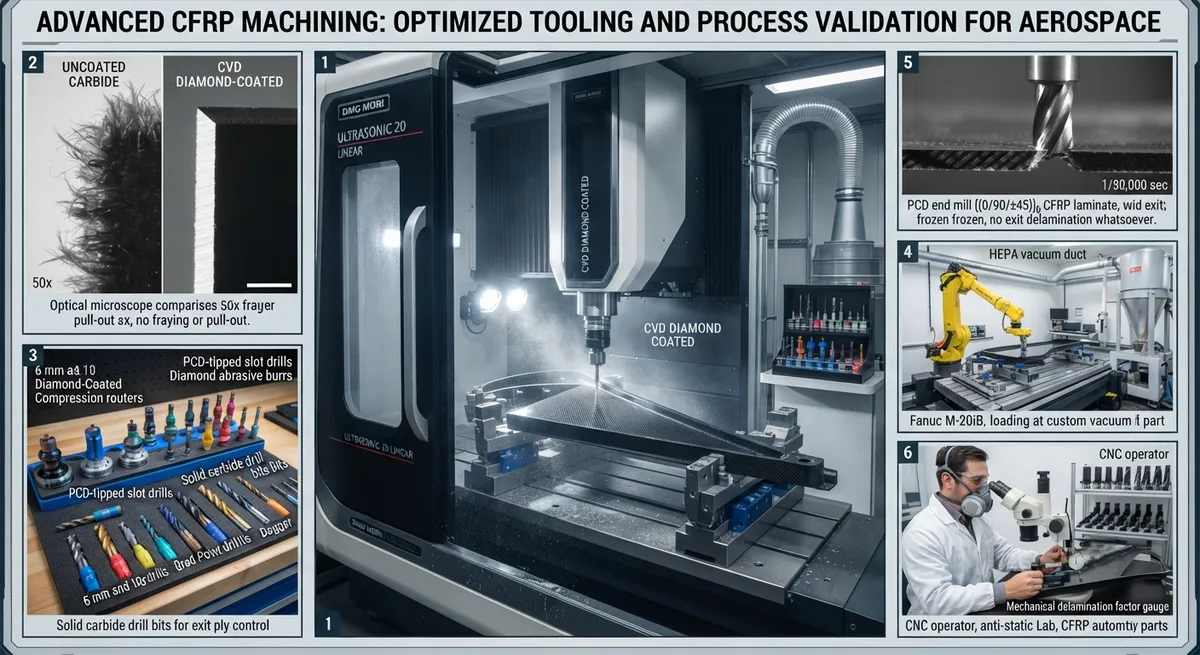

碳纤维复合材料CNC雕刻和铣削刀具选择技术指南——对比硬质合金立铣刀、金刚石涂层刀头、PCD刀具和磨料毛刺刀的边缘质量、刀具寿命和单件成本。
碳纤维增强聚合物（CFRP）复合材料的机械加工带来了与金属切削截然不同的独特挑战。该材料具有高磨蚀性（碳纤维莫氏硬度为7-8，与石英相当）、各向异性，并且在不当的刀具几何形状或参数下容易产生分层、纤维拔出和热损伤。CNC雕刻——使用计算机控制的旋转切削刀具——是从航空航天到汽车再到消费品生产环境中修剪、成型和钻孔CFRP零件的主要方法。
CFRP机加工刀具材料对比
| 刀具材料 | 硬度 (HV) | 典型寿命（直线米） | 边缘质量（分层系数） | 单价 ($) | 单件刀具成本 ($) | 最适合 |
|---|---|---|---|---|---|---|
| 无涂层硬质合金 (K10/K20) | 1,550-1,800 | 25-45 | 1.25-1.50 | $25-$45 | $0.55-$1.80 | 短批、原型、薄板 (<3 mm) |
| TiAlN涂层硬质合金 | 2,300-2,800（涂层） | 40-70 | 1.20-1.40 | $35-$60 | $0.50-$1.50 | 通用CFRP修边 |
| CVD金刚石涂层硬质合金 | 8,000-10,000 | 150-300 | 1.05-1.15 | $80-$180 | $0.27-$1.20 | 批量生产、航空CFRP |
| PCD（聚晶金刚石） | 6,000-8,000 | 300-800 | 1.02-1.10 | $150-$400 | $0.19-$0.50 | 大批量、高公差、自动化 |
| 金刚石磨料毛刺刀 | 8,000+（磨料） | 100-200 | 1.10-1.25 | $60-$120 | $0.30-$1.20 | 厚层压板 (>6 mm)、修边 |
常见问题
能否使用标准的金属加工用立铣刀来加工碳纤维？
标准的金属加工立铣刀（4刃、30°螺旋角、无涂层HSS或硬质合金）可用于极短批量的加工，但会产生较差的边缘质量和极短的刀具寿命。高刃数和陡峭的螺旋角会产生过多热量（导致树脂在切割边缘糊化），尖角几何形状在磨蚀性碳纤维作用下迅速崩刃。对于批量化CFRP机加工，强烈建议使用专用复合材料雕刻刀具——金刚石涂层、2刃、10-20°螺旋角。每把刀$40-$140的溢价通过减少换刀停工时间和消除二次去毛刺操作在5-20个零件内即可回收。
如何减少CNC雕刻碳纤维时的粉尘？
碳纤维粉尘具有导电性且是呼吸道危害品——有效的粉尘管理是强制性的。最佳方法包括：（1）配备HEPA过滤器的大容量高速真空系统（最低1,200 CFM气流，喷嘴处15-20 m/s捕获速度）；（2）带负压密封的CNC防护罩；（3）在切削区施加细水雾（50-100 mL/min）抑制空气中粉尘的喷雾系统；（4）个人防护装备包括N95或P100呼吸器、安全眼镜和防静电服。
CFRP雕刻过程中什么原因导致分层以及如何预防？
雕刻过程中的分层主要由刀具出口点过大的轴向力推开底层铺层以及热量积聚降低顶层基体强度引起。预防策略包括：（1）使用具有锋利切削刃的金刚石涂层或PCD刀具；（2）在最后精加工走刀时将进给速度降低30-40%；（3）在工件下方使用背板（牺牲性胶合板或铝板）；（4）优化铺层中的纤维取向序列，使表层为0°或90°（非更易边缘磨损的±45°）；（5）采用超声辅助雕刻——高频振动（20-40 kHz）将切削力降低25-35%，几乎完全消除出口分层。
