Гибридные лопасти из дерева и углеродного волокна | Анализ стоимости и производительности

Новое поколение гибридных лопастей ветряных турбин, сочетающих слоистый древесный шпон с углеродным волокном, демонстрирует снижение стоимости на 25–35% по сравнению с цельными углеродными лопастями при сохранении 90% структурных характеристик, открывая путь к более длинным и лёгким лопастям для наземных и морских ветропарков.

Проблема стоимости материалов для лопастей

Длина лопастей ветряных турбин выросла с 40 метров десять лет назад до более 120 метров на современных оффшорных турбинах мощностью 15 МВт. Каждый дополнительный метр длины увеличивает площадь ометания на 3–5%, напрямую повышая годовую выработку энергии. Однако более длинные лопасти требуют более жёстких и лёгких материалов. Композиты из углеродного волокна обеспечивают необходимую удельную жёсткость — примерно в 2,5 раза выше, чем у стеклопластика — но при стоимости сырья в 8–12 раз выше за килограмм. В 100-метровой лопасти только углеродное волокно может составлять 30–45% общей стоимости материалов, создавая экономический барьер для полного внедрения углеродного волокна в конструкцию лопастей.

Гибридные лопасти из дерева и углеродного волокна предлагают элегантное решение: они заменяют низконагруженные зоны сердечника и сдвиговой стенки лопасти инженерной слоистой древесиной, размещая однонаправленное углеродное волокно только в лонжеронах и усилениях передней кромки, где напряжения растяжения и сжатия максимальны.

Сравнение свойств материалов

Свойство	Стеклопластик (базовый)	Углепластик	Дерево-углерод гибрид
Плотность (г/см³)	1,90	1,56	1,35–1,50
Продольный модуль упругости (ГПа)	38–45	120–150	85–110
Удельная жёсткость (ГПа·см³/г)	20–24	77–96	57–81
Усталостная выносливость (10⁷ циклов)	55% UTS	60% UTS	50% UTS
Стоимость сырья ($/кг)	$3–6	$18–45	$4–12
Масса лопасти (нормализ., 100 м)	1,0× (базовый)	0,55–0,65×	0,65–0,75×
Относительная стоимость лопасти	1,0×	2,2–3,0×	1,3–1,6×
Углеродный след (кг CO₂e/кг)	2,5–3,5	20–30	3,5–6,0

Инженерное обоснование: где дерево работает, а где углерод необходим

Конструкция современной лопасти ветряной турбины делится на три функциональные зоны: лонжерон, сдвиговая стенка и аэродинамическая оболочка. В гибридной лопасти углеродное волокно используется только в лонжероне — зоне, испытывающей наибольшие деформации растяжения и сжатия. Сдвиговая стенка и оболочка, где уровни напряжений значительно ниже, изготавливаются из слоистого древесного шпона.

Ключевое инженерное понимание заключается в том, что древесина, несмотря на относительно низкую прочность на растяжение (60–120 МПа вдоль волокон), имеет удельную жёсткость 10–15 ГПа·см³/г — сравнимую со стеклопластиком при правильной слоистой структуре. При зажатии между углеродными лонжеронами гибридное поперечное сечение достигает изгибной жёсткости в пределах 75–85% от цельногокарбоновой конструкции при массе углеродного волокна 45–55%.

Производственные процессы для гибридных лопастей

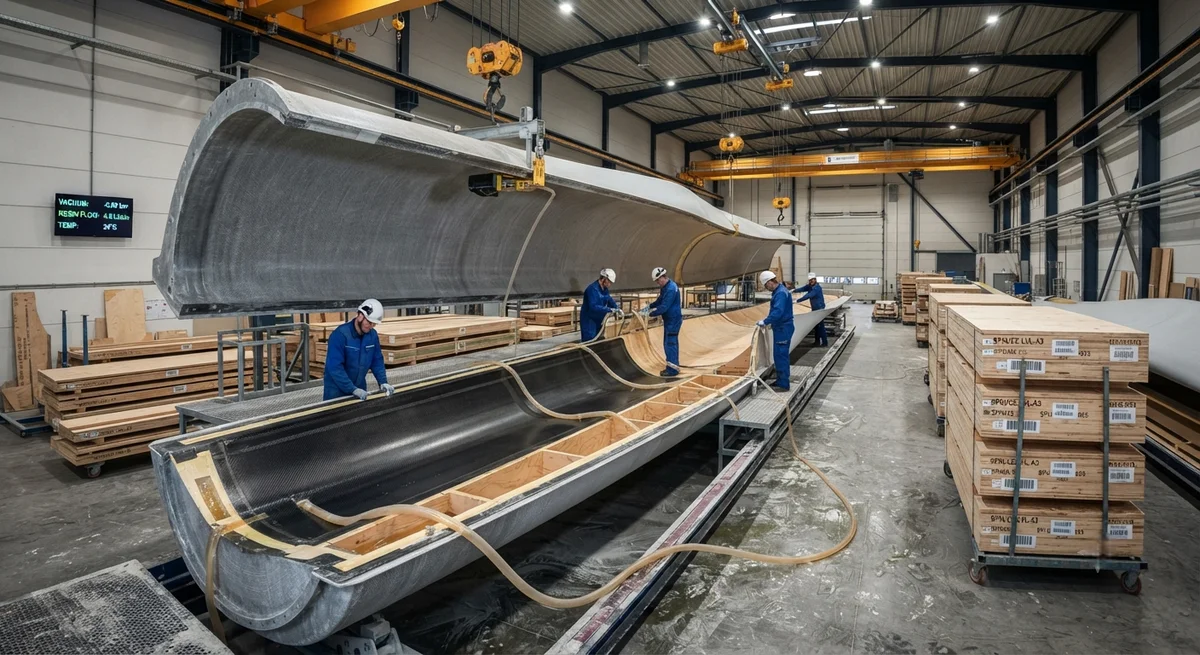

Вакуумно-инфузионное формование (VARTM): Сухие преформы из углеродного волокна и предварительно слоистые деревянные панели укладываются в форму, вакуумируются и пропитываются эпоксидной смолой за один этап инфузии.
Вставка предварительно изготовленных деревянных кассет: Деревянные сердечники предварительно собираются как клеёные фанерные кассеты, затем вставляются в выкладку лонжерона перед инфузией.
Автоматизированная выкладка волокна (AFP) с деревянными вставками: Для объёмов производства более 500 лопастей в год AFP-головки укладывают углеродные жгуты на поверхности лонжерона со скоростью 10–15 кг/час.
Защита поверхности и эрозионное экранирование: Полиуретановое эрозионно-стойкое покрытие (1,5–2,5 мм) наносится на переднюю кромку.

Пример: 12 МВт оффшорная лопасть — разбивка затрат

Категория затрат	Цельнокарбон ($)	Гибрид дерево-углерод ($)	Экономия
Углеродное волокно	$182 000	$68 000	−63%
Древесный шпон/фанера	$0	$22 000	—
Смола и расходники	$41 000	$38 000	−7%
Труд и занятость формы	$95 000	$62 000	−35%
Покрытие и отделка	$18 000	$18 000	0%
Общая стоимость лопасти	$336 000	$208 000	−38%

Результаты усталостных испытаний и долговечности

Статическое испытание: 102–108% расчётной предельной нагрузки.
Усталостное испытание: 4,2 млн циклов без потери жёсткости.
Экологическое воздействие: 3,2–4,5% влагопоглощения, без потери прочности.
Молниезащита: Медная сетка по всей поверхности.

Часто задаваемые вопросы

Как влага влияет на деревянный сердечник в течение 25-летнего срока службы?

Деревянный сердечник полностью герметизирован эпоксидной матрицей. Правильно изготовленные древесно-эпоксидные композиты имеют влагопоглощение всего 3–5% при насыщении.

Какие породы дерева подходят для гибридных лопастей?

Ель ситхинская, тополь и бальза. Ель ситхинская — лучшее соотношение прочности и веса среди хвойных пород.

Можно ли конвертировать существующие производственные линии?

Да, с умеренными инвестициями $1,5–3,0 млн, срок окупаемости 12–18 месяцев при объёме более 100 лопастей в год.

Выше ли затраты на обслуживание гибридных лопастей?

Нет. Затраты на обслуживание практически идентичны цельнокарбоновым лопастям.

Каков путь переработки гибридных лопастей по окончании срока службы?

Гибридные лопасти имеют значительное преимущество: уровень переработки 85–92% по массе против 40–55% для цельнокарбоновых.
