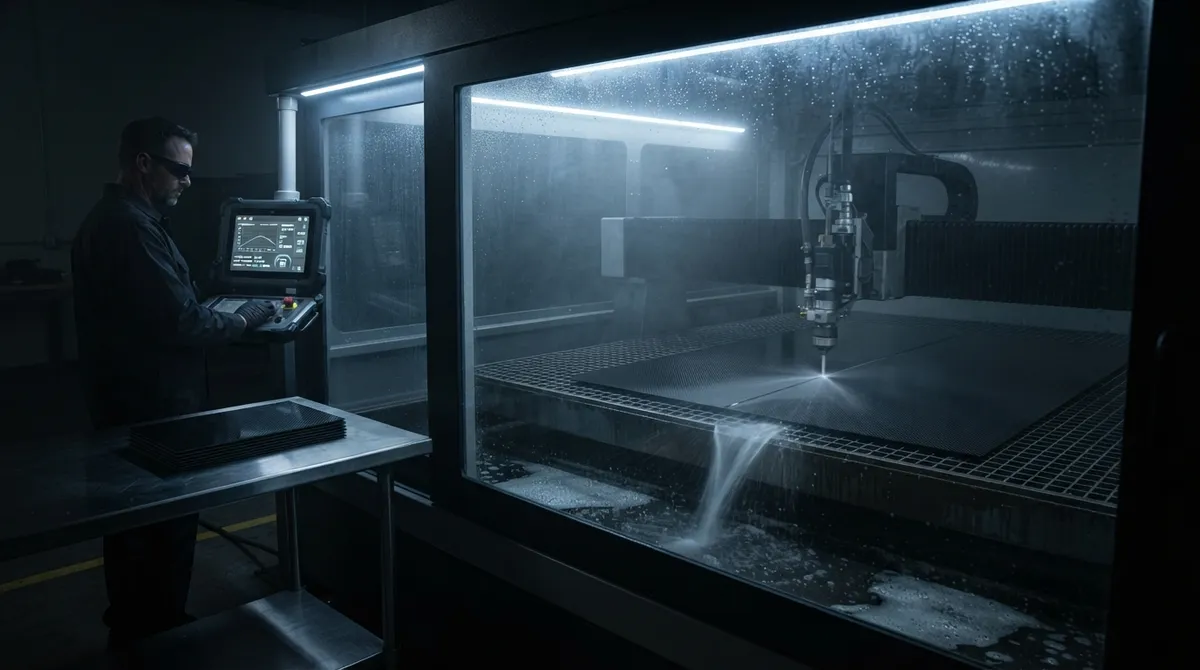

Абразивная водоструйная резка углеродного волокна: качество поверхности, конусность реза и бесшовная обработка без пыли в сравнении с фрезерованием на ЧПУ

Введение

Композиты из углеродного волокна отлично использовать, но трудно резать. Свойства, которые делают пластину из углеродного волокна выдающейся — твердые абразивные волокна в прочной смоляной матрице — также разрушают обычный инструмент. Фреза с ЧПУ, режущая углеродное волокно, быстро изнашивает твердосплавный или алмазный инструмент, создает мелкую токопроводящую пыль, опасную для электроники и операторов, и может расслоить ламинат на выходной стороне реза. Абразивная водоструйная резка обходит большинство этих проблем: поток воды под высоким давлением с абразивным гранатом удаляет материал без тепла, без контакта инструмента, а пыль удерживается в режущей воде.

Эта статья охватывает практическую инженерию водоструйной резки углеродного волокна: как работает процесс, как ведут себя конусность реза и качество поверхности, как он сравнивается с фрезерованием на ЧПУ по важным показателям и как малый или средний изготовитель может квалифицировать процесс для производства.

Как абразивная водоструйная резка работает на углеродном волокне

Система абразивной водоструйной резки сжимает воду до 3500-6000 бар (50000-90000 psi), пропускает ее через малое сопло, образуя высокоскоростную струю, а затем разгоняет частицы абразивного граната в потоке внутри смесительной трубки. Полученная абразивная струя размывает композит по узкому пути. Поскольку механизм — механическое разрушение, а не плавление или горение, нет зоны термического влияния, нет обугливания смолы и нет термических напряжений в ламинате.

• Нет зоны термического влияния: кромка реза не повреждена термически, поэтому нет деградации смолы или горения волокна на линии реза.
• Нет износа инструмента: расходуется абразив, а не инструмент, поэтому стоимость резки предсказуема и не зависит от твердости материала.
• Работа без пыли: зона реза погружена в струю и сборный бак, поэтому воздушная углеродная пыль практически исключена.
• Нет расслоения на входе: поскольку нет механического инструмента, давящего на ламинат, верхняя поверхность остается чистой и без трещин.
• Многослойная способность: один проход режет сложенные ламинаты, сэндвич-панели и пакеты препрегов без перезакрепления.

Компромисс в том, что водоструйная резка — не финишный процесс. Она оставляет слегка шероховатую кромку с измеримой конусностью, поэтому процесс обычно назначают для обрезки, раскроя и сверления отверстий, а не для финальных механических допусков.

Конусность реза: геометрия, которую оставляет водоструйная резка

Пропил — это ширина щели реза, а конусность — разница между шириной реза вверху материала и внизу. При абразивной водоструйной резке углеродного волокна струя теряет энергию по мере прохождения через материал, поэтому низ реза уже верха. Для типичного ламината 3 мм конусность обычно составляет 0,1-0,3 мм по толщине; для более толстых ламинатов конусность растет.

Толщина ламината	Типичная ширина пропила (верх)	Типичная конусность	Качество кромки
1-2 мм	0,8-1,0 мм	0,05-0,15 мм	Хорошее, незначительная штриховка
3-5 мм	1,0-1,2 мм	0,15-0,30 мм	Умеренная штриховка
6-10 мм	1,2-1,5 мм	0,30-0,60 мм	Видимая конусность, грубее низ
10-20 мм	1,5-2,0 мм	0,60-1,20 мм	Требует компенсации или вторичной обрезки

Производители компенсируют конусность тремя способами. Первый — наклонить режущую головку на измеренный угол конусности, чтобы струя входила под углом и выходила перпендикулярно. Второй — резать с меньшей скоростью подачи, что уменьшает конусность ценой времени цикла. Третий — принять конусность и обработать кромку после легким проходом на ЧПУ. Для большинства конструкционных деталей из углеродного волокна конусность 0,1-0,3 мм приемлема, но для прессовых или опорных поверхностей ее нужно заложить в проект или удалить механической обработкой.

Качество поверхности: штриховка, шероховатость и когда это важно

Водоструйная кромка ламината из углеродного волокна не гладкая, как механически обработанная. На ней виден характерный рисунок штриховки — тонкие волнистые линии по грани реза — и шероховатость поверхности, обычно Ra 3-6 мкм для хорошо настроенного реза. Шероховатость возникает из-за того, что абразивные частицы разрушают смолу и волокно с немного разной скоростью, и из-за потери когерентности струи с глубиной.

Качество поверхности имеет разное значение в разных применениях. Для детали, которую будут склеивать, шероховатая кромка — преимущество: большая площадь склейки повышает прочность адгезии. Для видимой кромки косметической детали штриховку нужно шлифовать или фрезеровать. Для детали, критичной к усталости в авиации, кромку обычно обрабатывают вторичной операцией для удаления слоя штриховки, который может стать местом зарождения трещин.

• Склеиваемые соединения: шероховатые водоструйные кромки повышают прочность адгезионного соединения по сравнению с механически обработанными.
• Косметические кромки: штриховку удаляют легкой шлифовкой или проходом на ЧПУ.
• Критичные к усталости кромки: слой штриховки удаляют или кромку проверяют на микротрещины.
• Отверстия: водоструйные отверстия имеют конусность и шероховатость; после водоструйной резки отверстия под крепеж обычно развертывают или сверлят.

Практическое правило: водоструйная резка для резки, ЧПУ для финиша. Используйте водоструйную резку для раскроя заготовки и отверстий, затем легкий проход на ЧПУ или ручную доводку только там, где кромка функциональна или видима.

Водоструйная резка против фрезерования на ЧПУ: практическое сравнение

Фрезерование на ЧПУ — самая распространенная альтернатива для резки пластин из углеродного волокна. Фреза с алмазным или твердосплавным покрытием режет быстро и оставляет гладкую квадратную кромку с жесткими допусками. Но у нее есть три затраты, которых нет у водоструйной резки: износ инструмента, пыль и риск расслоения. Одна пластина углеродного волокна может износить твердосплавную фрезу за часы, а тонкая углеродная пыль токопроводящая, абразивная и опасна для дыхания, требуя вытяжки и фильтрации. Расслоение на выходной стороне реза — постоянный риск, особенно на тонких ламинатах.

Фактор	Абразивная водоструйная резка	Фрезерование на ЧПУ
Качество кромки	Шероховатая, штрихованная, с конусностью	Гладкая, квадратная, жесткие допуски
Пыль	Нет воздушной; удерживается в воде	Мелкая углеродная пыль; нужна вытяжка
Износ инструмента	Нет (расходуется абразив)	Высокий; твердосплавные и алмазные инструменты изнашиваются быстро
Риск расслоения	Очень низкий	Умеренный, особенно на выходной стороне
Зона термического влияния	Нет	Нет при правильном охлаждении
Стоимость установки	Высокая (насос, абразив, вода)	Низкая (существующий станок ЧПУ)
Стоимость детали	Низкая при объеме; абразив — главная затрата	Низкая на деталь, но инструмент накапливается
Лучше всего для	Заготовок, панелей, толстых пакетов, цехов без пыли	Готовых кромок, жестких допусков, малых деталей

Для малого или среднего производителя решение обычно сводится к объему и пыли. Если вы регулярно режете пластины из углеродного волокна и хотите цех без пыли, водоструйная резка — более чистый выбор. Если нужны жесткие допуски и готовые кромки, фрезерование на ЧПУ подходит лучше — но нужно закладывать бюджет на инструмент и вытяжку.

Практическое руководство для малых и средних производителей

Квалификация водоструйной резки для производства углеродного волокна следует повторяемому пути:

• Шаг 1 — Пробные образцы: нарежьте образцы на трех скоростях и двух расходах абразива и измерьте конусность, шероховатость и качество кромки.
• Шаг 2 — Задайте окно процесса: зафиксируйте скорость, давление, расход абразива и зазор сопла, дающие приемлемое качество для каждой толщины ламината.
• Шаг 3 — Компенсируйте конусность: наклоните головку, замедлите рез или добавьте припуск на обрезку функциональных кромок.
• Шаг 4 — Контролируйте качество воды: фильтрованная умягченная вода и чистый гранат необходимы для стабильных результатов.
• Шаг 5 — Проверьте первые детали: перед запуском партии подтвердите качество кромки, конусность и отсутствие расслоения простой визуальной и размерной проверкой.

Большинство цехов обнаруживают, что водоструйная резка окупается, когда резка углеродного волокна — регулярная операция, потому что она за один шаг устраняет проблему пыли, затраты на инструмент и риск расслоения.

Часто задаваемые вопросы

Водоструйная резка углеродного волокна бесшовна от пыли?

Да, на практике. Зона реза погружена в струю и сборный бак, поэтому воздушная углеродная пыль практически исключена. Вода и абразивный шлам фильтруются, а твердые отходы собираются; именно поэтому водоструйная резка — предпочтительный выбор для цехов, желающих избежать воздействия углеродной пыли.

Вызывает ли водоструйная резка расслоение углеродного волокна?

Очень редко. Поскольку материал разрушается абразивной струей, а не толкается механическим инструментом, нет механической силы, разделяющей слои. Расслоение гораздо чаще встречается при фрезеровании на ЧПУ, особенно на выходной стороне реза. Главный риск водоструйной резки — шероховатость кромки и конусность, а не расслоение.

Может ли водоструйная резка резать толстые ламинаты из углеродного волокна?

Да, до 50 мм и более, но конусность и качество кромки ухудшаются с толщиной. Для ламинатов свыше 10 мм ожидайте видимую конусность и более грубую нижнюю кромку, и планируйте стратегию компенсации или вторичный проход обрезки.

Водоструйная резка дешевле фрезерования на ЧПУ для углеродного волокна?

Зависит от объема. У водоструйной резки выше стоимость установки, но низкая стоимость на деталь, потому что единственный расходник — абразив. У ЧПУ ниже стоимость установки, но выше стоимость на деталь из-за износа инструмента и вытяжки. Для регулярной резки углеродного волокна водоструйная резка обычно дешевле в целом; для редких малых деталей дешевле ЧПУ.

Заключение

Абразивная водоструйная резка — самый чистый и предсказуемый способ резки композитов из углеродного волокна. Она устраняет проблему пыли, проблему износа инструмента и риск расслоения, которые делают фрезерование углеродного волокна на ЧПУ таким трудным, и за один проход дает чистую пригодную кромку. Компромиссы — конусность реза и шероховатая поверхность — хорошо понятны и легко управляются наклоном головки, контролем скорости или вторичной обрезкой. Для малого или среднего производителя практическое правило простое: водоструйная резка для резки, ЧПУ для финиша.
