Глобальный флот дистанционно управляемых аппаратов (ROV) и автономных подводных аппаратов (AUV) быстро расширялся в 2020-х годах благодаря инспекции морской нефтегазовой инфраструктуры, глубоководной разведке полезных ископаемых, обслуживанию подводных кабелей и оборонным применениям. Конструкция рамы аппарата и прочных корпусов стала критическим фактором производительности. Композиты из углеродного волокна стали материалом выбора как для несущих рам, так и для прочных корпусов, обеспечивая показатели удельной прочности и жесткости, значительно превосходящие традиционные металлические сплавы.

Рамы: Оптимизация жесткости и веса

Рама (шасси) ROV/AUV служит структурной основой для крепления движителей, манипуляторов, датчиков, модулей полезной нагрузки и элементов плавучести. Проектирование рамы определяется требованиями к изгибной жесткости.

Таблица 3: Сравнение материалов для рам ROV/AUV (глубина 3 000 м)

Свойство	6061-T6 Алюминий	Ti-6Al-4V Титан	316L Нерж. сталь	CFRP (T700SC, квазиизотропный)	CFRP (M40J, высокомодульный)
Плотность (г/см³)	2,70	4,43	7,95	1,55	1,60
Модуль упругости (ГПа)	68,9	113,8	193	55	95
Удельная жесткость (ГПа/(г/см³))	25,5	25,7	24,3	35,5	59,4
Вес рамы 1,2×0,8×0,6 м (кг)	18,5	32,2	55,0	10,8	8,5

Прочные корпуса (Pressure Housings)

Прочный корпус (также называемый Pressure Vessel) размещает критически важную электронику: навигационный компьютер, IMU, акустический модем, плату распределения питания и аккумуляторный блок.

Ключевые параметры корпусов из CFRP:

• Оптимизация укладки для гидростатического сжатия: Корпус из CFRP, оптимизированный для внешнего давления 30 МПа, использует укладку [±45/0₂/±45/90]s. Корпус внутренним диаметром 250 мм с толщиной стенки 6,2 мм достигает коэффициента запаса 1,8 против потери устойчивости при 30 МПа.
• Водопоглощение: Погружение в морскую воду при 30 МПа и 2°C вызывает водопоглощение эпоксидной матрицы 1,2–1,8% по весу за 30 дней.
• Интеграция проходных разъемов: Электрические и оптические соединители вклеиваются в стенку корпуса CFRP в два этапа.

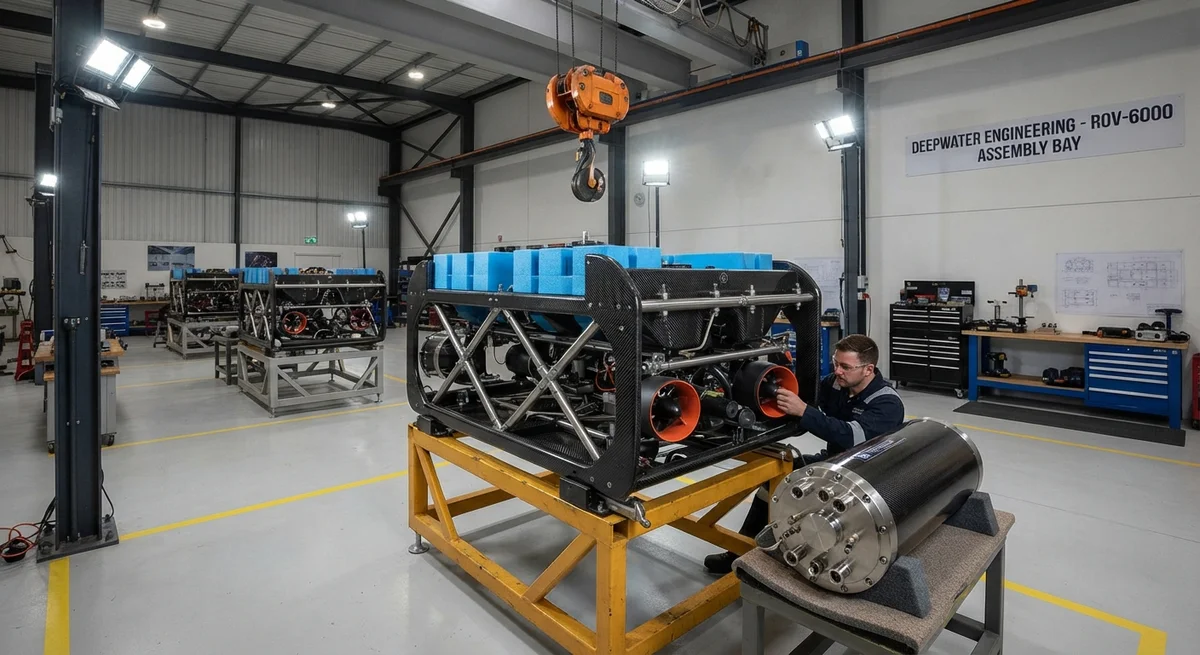

Пример: DeepWater Engineering ROV-6000

Рабочий ROV-6000, рассчитанный на глубину 6 000 м и запущенный в начале 2026 года, представляет современное состояние дел в строительстве ROV с интенсивным использованием CFRP. Аппарат несет на 24 кг больше аккумуляторной емкости, чем его предшественник с титановой рамой.

FAQs

Вопрос 1: Можно ли модернизировать существующие металлические рамы ROV деталями из CFRP?

Частичная модернизация возможна, но сопряжена со значительными рисками. Замена титанового поперечного элемента рамы на CFRP требует тщательного анализа жесткости. Полная модернизация пространственной рамы более осуществима, но требует перерасчета всех нагрузок в соединениях.

Вопрос 2: Как стоимость корпуса из CFRP соотносится с титановым для AUV на 6 000 м?

Корпус из CFRP (6,2 мм стенка) стоит примерно 28 000–35 000 USD в прототипных количествах и 14 000–18 000 USD при серийном производстве. Корпус из Ti-6Al-4V (8,0 мм) стоит 22 000–30 000 USD и 12 000–16 000 USD соответственно. Экономия веса 4,6 кг позволяет продлить миссию на 4,5–6 часов.

Вопрос 3: Какие методы неразрушающего контроля используются для CFRP рам и корпусов ROV между погружениями?

Используется многоуровневый подход. Уровень 1: визуальный осмотр. Уровень 2: портативный ультразвуковой A-скан (5 МГц). Уровень 3: flash-термография (6 ксеноновая лампа, InSb ИК-камера). Для аппаратов глубокого погружения рекомендуется ежегодное промышленное КТ-сканирование.

---

*Источники: DeepWater Engineering ROV-6000 2026, Oceaneering 2025, ISO 13628-8:2023, ASTM D2585-18.*
