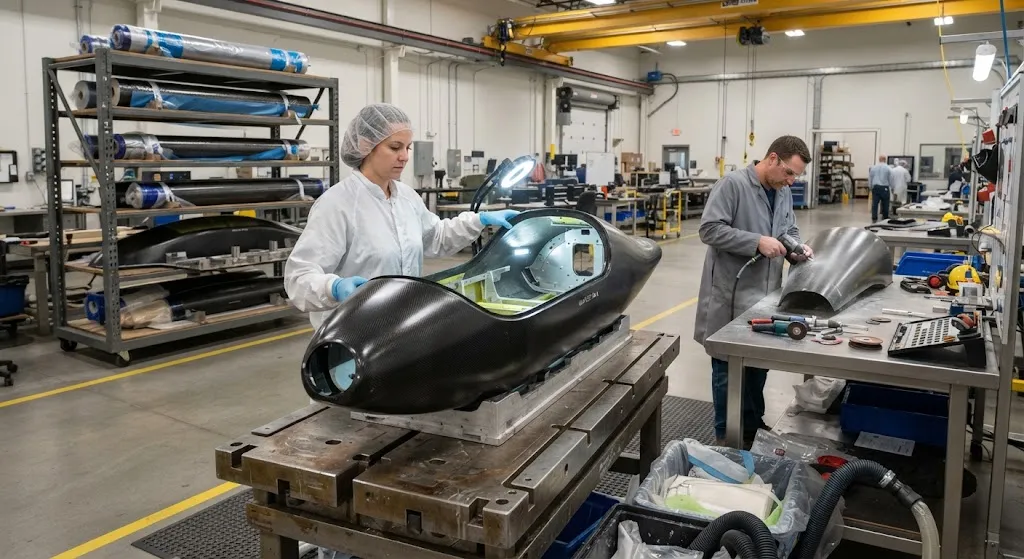

Углеволоконные фюзеляжи БПЛА: монококовое производство и интеграция датчиков для разведывательных дронов

Введение

Для разведывательного БПЛА фюзеляж — это не просто коробка, вмещающая компоненты; это структурный хребет, несущий полезную нагрузку, топливо и авионику через самый требовательный полетный режим, который когда-либо увидит самолет, и это аэродинамическая поверхность, определяющая, насколько эффективно самолет превращает свою ограниченную энергию в дальность и продолжительность полета. Углеволоконные композиты доминируют в этом применении, потому что ни одна другая система материалов не сочетает три наиболее важных свойства: соотношение жесткости к весу примерно в четыре раза выше, чем у алюминия, способность формоваться в сложные аэродинамические формы и электромагнитную прозрачность там, где конструкция требует апертур радара, антенн и датчиков.

Эта статья написана для производителей БПЛА, интеграторов и покупателей оборонных программ, которым необходимо понять, как проектируются и строятся углеволоконные монококовые фюзеляжи. Мы рассматриваем философию монококового проектирования и ее отличие от ферменных и полумонококовых структур, два доминирующих производственных маршрута — автоклавный препрег и трансферное формование смолы — и проблемы интеграции датчиков, превращающие хорошую аэродинамическую оболочку в работающую разведывательную платформу.

Монокок против ферменных и полумонококовых структур

Структурная философия фюзеляжа определяет его вес, стоимость производства и живучесть. Три подхода покрывают проектное пространство, и у каждого есть свое место:

• Ферменные структуры: Каркас из труб или стоек несет нагрузки, а тонкая обшивка обеспечивает аэродинамическую форму, но выполняет мало структурной функции. Фермы просты и дешевы, но тяжелы, и обшивка добавляет вес, не окупая его структурно.
• Полумонокок: Нагруженная обшивка работает вместе с продольными стрингерами и поперечными шпангоутами, как в большинстве коммерческих самолетов. Полумонокок прочен и контролепригоден, но опирается на множество механических соединений, которые добавляют вес и стоимость сборки.
• Монокок: Одна непрерывная оболочка — сама обшивка — воспринимает практически все структурные нагрузки. Нет шпангоутов и стрингеров; жесткость обеспечивают геометрия оболочки, кривизна и распределение толщины обшивки. Здесь углеволокно блистает, потому что направленная прочность материала может быть выровнена с путями нагрузки, которые должна нести монококовая оболочка.

Для БПЛА монококовый подход выигрывает по весу, потому что каждый грамм структуры фюзеляжа — это потерянный грамм полезной нагрузки или продолжительности полета. Углеволоконный монококовый фюзеляж обычно на 20-35% легче эквивалентной полумонококовой металлической конструкции при той же жесткости, потому что он устраняет избыточные стрингеры и шпангоуты, которые нужны металлическим конструкциям для стабилизации тонких обшивок. Обратная сторона в том, что монококовую оболочку труднее ремонтировать — повреждение имеет тенденцию распространяться вдоль обшивки, а не останавливаться на шпангоуте, — поэтому поврежденностойкое проектирование и определенные контрольные точки закладываются в фюзеляж с самого начала.

Производственные маршруты: автоклавный препрег и RTM

Два производственных маршрута доминируют в производстве углеволоконных фюзеляжей, и выбор между ними определяет стоимость, время цикла и достижимое качество обшивки.

Процесс	Автоклавный препрег	Трансферное формование смолы (RTM)
Материальный ввод	Пропитанная однонаправленная лента и ткань	Сухая преформа из волокна + впрыскиваемая смола
Объемная доля волокна	55-65%	50-60%
Качество обшивки	Отличное, низкое содержание пустот	Хорошее, зависит от контроля впрыска
Время цикла	Часы на деталь, автоклавная партия	Короче, смола отверждается в форме
Стоимость оснастки	Умеренная, односторонняя + вакуумный мешок	Выше, парные закрытые формы
Типичное применение	Прототипы, малосерийное производство, высокопроизводительные обшивки	Среднесерийное производство, сложная геометрия

Автоклавный препрег — рабочая лошадка высокопроизводительных разведывательных фюзеляжей. Препрег обеспечивает точный контроль ориентации волокна и объемной доли волокна, а сочетание давления и температуры в автоклаве создает обшивки с содержанием пустот ниже 1-2%, что важно для усталостной долговечности и стабильных механических свойств. Процесс трудоемкий и партионный, что ограничивает пропускную способность, но для программ фюзеляжей, измеряемых сотнями, а не тысячами единиц, он остается самым надежным маршрутом к обшивке сертифицированного качества.

Трансферное формование смолы впрыскивает жидкую смолу в закрытую форму, содержащую сухую преформу из волокна. RTM может производить более сложную геометрию за более короткие циклы и может интегрировать вставки, стрингеры и корпуса датчиков непосредственно в отформованную деталь, сокращая сборочные работы. Обратная сторона — стоимость оснастки, парные закрытые формы дороги, и немного более низкая объемная доля волокна. Многие современные программы БПЛА используют RTM для высокообъемных структурных компонентов и препрег для панелей обшивки и клееных сборок, сочетая сильные стороны обоих маршрутов.

Выбор материалов для фюзеляжей БПЛА

Выбор материалов фюзеляжа — это баланс между жесткостью, весом, стоимостью и технологичностью. Практический выбор выглядит так:

• Углеволокно промежуточного модуля: Стандарт для структурных обшивок фюзеляжа, обеспечивающий лучший баланс жесткости, прочности и стоимости для большинства программ БПЛА.
• Волокно высокого модуля: Используется выборочно там, где требуется максимальная жесткость на грамм, например, в лонжеронах крыла и длинных тонких секциях фюзеляжа, при более высокой стоимости и меньшей деформации до разрушения.
• Ткань против однонаправленного: Плетеная ткань легче справляется с кривизной и сложными формами формы и обеспечивает лучшую ударную стойкость; однонаправленная лента обеспечивает максимальную жесткость в направлении нагрузки. Большинство фюзеляжей используют гибрид обоих.
• Сердечники: Пенные или сотовые сердечники в сэндвич-панелях ужесточают большие плоские зоны обшивки против потери устойчивости и флаттера панелей без значительного добавления веса, ценой дополнительных производственных этапов.

Требованию жесткости следует уделить особое внимание для разведывательных платформ из-за полезной нагрузки. Подвесной электрооптический/ИК-датчик, радар с синтезированной апертурой или разведывательная нагрузка сигналов могут весить десятки килограммов и должны точно наводиться во время полета. Обшивка фюзеляжа и конструкция отсека полезной нагрузки должны удерживать эту массу достаточно жестко, чтобы вибрация и изгиб не размывали изображение и не ухудшали луч радара.

Интеграция датчиков и апертуры

Разведывательный фюзеляж определяется своими апертурами полезной нагрузки не меньше, чем своей структурой. Решения по интеграции датчиков, принятые при проектировании, определяют, сможет ли самолет фактически выполнить свою миссию:

• Радиопрозрачные обтекатели и антенные окна: Углеволокно электропроводно, поэтому оно блокирует электромагнитные сигналы. Там, где конструкции нужна антенна радара или канал связи, обшивка должна быть заменена материалом обтекателя — обычно стекловолоконным или кварцевым ламинатом, или безуглеродной зоной с диэлектрической обшивкой, — а переходная зона между проводящими и непроводящими областями должна быть спроектирована так, чтобы избежать отражения сигнала.
• Крепление подвеса и полезной нагрузки: Отсек полезной нагрузки должен быть достаточно жестким, чтобы удерживать подвесной датчик без резонанса на частотах полетной вибрации, а монтажные силовые точки должны интегрироваться в структуру фюзеляжа при формовании, а не добавляться после.
• Вентиляция и контроль окружающей среды: Апертуры датчиков нуждаются в контролируемой среде давления и температуры, что означает герметичные отсеки, вентиляционные отверстия и структурные средства для охлаждающих каналов и управления теплом авионики.
• Структурная целостность апертур: Каждый вырез — окно датчика, апертура камеры, вентиляционное отверстие — является концентрацией напряжений в монококовой оболочке, поэтому кромки вырезов усиливаются локальными наращиваниями или дублерами, и конструкция должна удерживать усиленные вырезы в пределах усталостной и поврежденностойкой оболочки.

Элемент интеграции	Проектное соображение	Типичное решение
Апертура радара/антенны	Углерод блокирует радиочастотные сигналы	Диэлектрический обтекатель, кварцевая или стекловолоконная обшивка
Крепление подвеса ЭО/ИК	Наведение без вибрации	Жесткий отсек полезной нагрузки, интегрированные силовые точки
Вырезы и вентиляционные отверстия	Концентрация напряжений, герметичность	Локальное усиление, герметичные отсеки, дублеры
Отсек батареи/топлива	Распределение веса, доступ	Съемные панели доступа, вклеенные направляющие

Правильно выполненное электромагнитное проектирование часто является разницей между фюзеляжем, который летает, и фюзеляжем, который выполняет свою миссию. Углеродный монокок, который выглядит аэродинамически безупречным, но блокирует радар или линию передачи данных, — это демонстрационный самолет, а не разведывательный актив.

Квалификация и испытания

Прежде чем монококовый фюзеляж поступит в эксплуатацию, он должен пройти определенную программу структурных испытаний. Типичная последовательность повторяет практику пилотируемых самолетов в масштабе нагрузок БПЛА:

• Испытания образцов и элементов: Допуски материала для системы ламината, созданные по стандартам ASTM, обеспечивают расчетную основу.
• Статическое испытание: Полный фюзеляж нагружается до предельных и разрушающих коэффициентов нагрузки — обычно 3,8g до 5,5g для тактических БПЛА, в зависимости от миссии, — а тензодатчики проверяют аналитические прогнозы.
• Усталость и поврежденностойкость: Повторяющиеся циклы нагрузки, представляющие эксплуатационный спектр, плюс продемонстрированное поведение с представительным ударным повреждением проверяют, что фюзеляж переживает расчетный срок службы и сохраняет прочность при наличии повреждения.
• Наземные и летные испытания: Программы вибрационных, экологических и летных испытаний совместно проверяют структурные, аэродинамические и интеграционные допущения датчиков.

Программа испытаний — это место, где проявляется качество производства. Пустоты, складки слоев и плохие клеевые линии, которые выглядят приемлемо в цехе, проявляются под нагрузкой, поэтому ультразвуковой контроль обшивок и клеевых линий является обязательным этапом производства фюзеляжей. У монококовой оболочки нет избыточной структуры, которая поймала бы дефект, — качество ламината и есть качество самолета.

Часто задаваемые вопросы

Почему углеволоконный монокок лучше алюминиевой рамы для фюзеляжа БПЛА?

Вес и жесткость — две решающие причины. Углеволокно имеет соотношение жесткости к весу примерно в четыре раза выше, чем у алюминия, поэтому монококовая оболочка обеспечивает ту же жесткость фюзеляжа при весе на 20-35% ниже, чем эквивалентная металлическая полумонококовая структура. Для разведывательного БПЛА эта экономия веса напрямую превращается в полезную нагрузку, топливо или батарею — то есть в большую продолжительность полета и дальность. Углеволокно также позволяет создавать сложные аэродинамические формы, которые были бы дороги или невозможны в металле, а направленные свойства ламината можно выровнять с фактическими путями нагрузки. Компромиссы — более высокая стоимость материала, более длинные производственные циклы и сложность ремонта, поэтому инженерия должна с самого начала учитывать поврежденностойкость и определенный контроль.

Можно ли отремонтировать углеволоконный фюзеляж в полевых условиях?

Да, в определенных пределах. Незначительные повреждения — небольшие расслоения, поверхностные царапины и сколы кромок в пределах документированных лимитов — можно устранить процедурами клееных заплат с использованием тех же материалов препрега или мокрой укладки, восстановив и структуру, и исходную несущую способность. Полевые ремонтные комплекты доступны для тактических БПЛА, а процедуры ремонта определены в руководстве по техническому обслуживанию самолета. Крупные структурные повреждения, такие как сквозная трещина или большая ударная зона, обычно требуют возврата фюзеляжа на сертифицированный ремонтный объект или замены затронутой секции обшивки, потому что монококовая оболочка несет все нагрузки через обшивку, и неправильно отремонтированная секция становится слабым звеном. Философия контроля и ремонта должна быть согласована с производителем до ввода парка в эксплуатацию.

Как углеволоконный фюзеляж обрабатывает электромагнитные сигналы датчиков и антенн?

Углеволокно — электрический проводник, поэтому непрерывная углеродная обшивка блокирует или отражает электромагнитные сигналы, а не пропускает их. Для антенн радара, каналов связи и приемников GPS обшивка должна включать радиопрозрачную зону из диэлектрического материала — обычно стеклянного или кварцевого волоконного ламината или сэндвича с непроводящим сердечником, — которая пропускает сигналы, неся структурные нагрузки. Переход между проводящей углеродной областью и диэлектрической областью — деталь проектирования: он должен избегать создания отражающей кромки и обеспечивать совместимость деформаций двух материалов. Современные разведывательные фюзеляжи проектируют эти апертуры в ламинат и оснастку с самого начала, потому что добавление их к готовой углеродной оболочке структурно и электромагнитно очень сложно.

Что определяет продолжительность полета разведывательного БПЛА?

Продолжительность полета определяется балансом между доступной энергией — топливом или батареей — и мощностью, необходимой для полета, и фюзеляж влияет на обе стороны. Вес фюзеляжа напрямую вычитается из запаса полезной нагрузки, несущей энергию: каждый сэкономленный килограмм структуры можно нести как топливо или батарею. Аэродинамика фюзеляжа определяет сопротивление, которое должна преодолевать силовая установка, а чистая монококовая форма с интегрированными корпусами датчиков сохраняет низкое сопротивление. Структурная жесткость также важна косвенно, потому что гибкий фюзеляж может развить вибрацию или проблемы связи с управлением, которые вынуждают контроллер полета летать консервативно, сжигая больше энергии. Хорошо спроектированный углеродный монокок вносит вклад по всем трем направлениям, поэтому он является стандартным выбором для разведывательных платформ, критичных к продолжительности полета.

Заключение

Углеволоконная монококовая конструкция дает разведывательным БПЛА весовое преимущество, жесткость и аэродинамическую свободу, которых требуют миссии на продолжительность полета. Монококовая философия устраняет избыточную структуру, производственные маршруты препрега и RTM предлагают разные балансы качества и пропускной способности, а интеграция датчиков — от обтекателей до силовых точек подвеса и усиления вырезов — проектируется в ламинат, а не добавляется после. Результат — фюзеляж, который превращает свой весовой бюджет в миссионную способность, а не в структуру.

Для производителей БПЛА и покупателей оборонных программ путь к успешному фюзеляжу лежит через выбор материалов, выбор процесса и дисциплину квалификации. Изучите наш ассортимент углеволоконного препрега, тканей и однонаправленных листов для структурных применений БПЛА, или свяжитесь с нашей инженерной командой, чтобы обсудить спецификации материалов и производственную поддержку для вашей программы самолетов.
