Термопластичные углеволоконные секции фюзеляжа: уроки проекта HESTIA для высокотемповых сварных конструкций авиалайнеров

Введение

Термопластичные углеволоконные композиты называют будущим производства авиапланера уже два десятилетия, но доказать эту концепцию в полномасштабном фюзеляже удалось лишь финансируемому ЕС проекту HESTIA. В 2022 году консорциум во главе с GKN Aerospace Fokker завершил демонстратор термопластичной секции фюзеляжа диаметром 4 метра — крупнейший из когда-либо построенных, — собранный из панелей, произведенных методом непрерывного компрессионного формования и соединенных автоматизированной индукционной сваркой. Эта веха важна тем, что устраняет две главные причины дороговизны традиционного фюзеляжа: многочасовой цикл автоклавного отверждения и десятки тысяч заклепок, соединяющих алюминиевую или термореактивную обшивку.

Для поставщиков углеволокна и производителей компонентов HESTIA — не академическое упражнение. Заявленные цели проекта — снижение себестоимости производства на 25%, снижение веса конструкции на 10% и темп выпуска, эквивалентный 60-70 самолетам в месяц, — напрямую описывают кривую стоимости, которую потребуют программы узкофюзеляжных самолетов следующего поколения. В этой статье разбираются материалы, сварочные процессы и экономика темпов производства, а также даются практические рекомендации покупателям, оценивающим термопластичные углеволоконные решения.

Что на самом деле продемонстрировал проект HESTIA

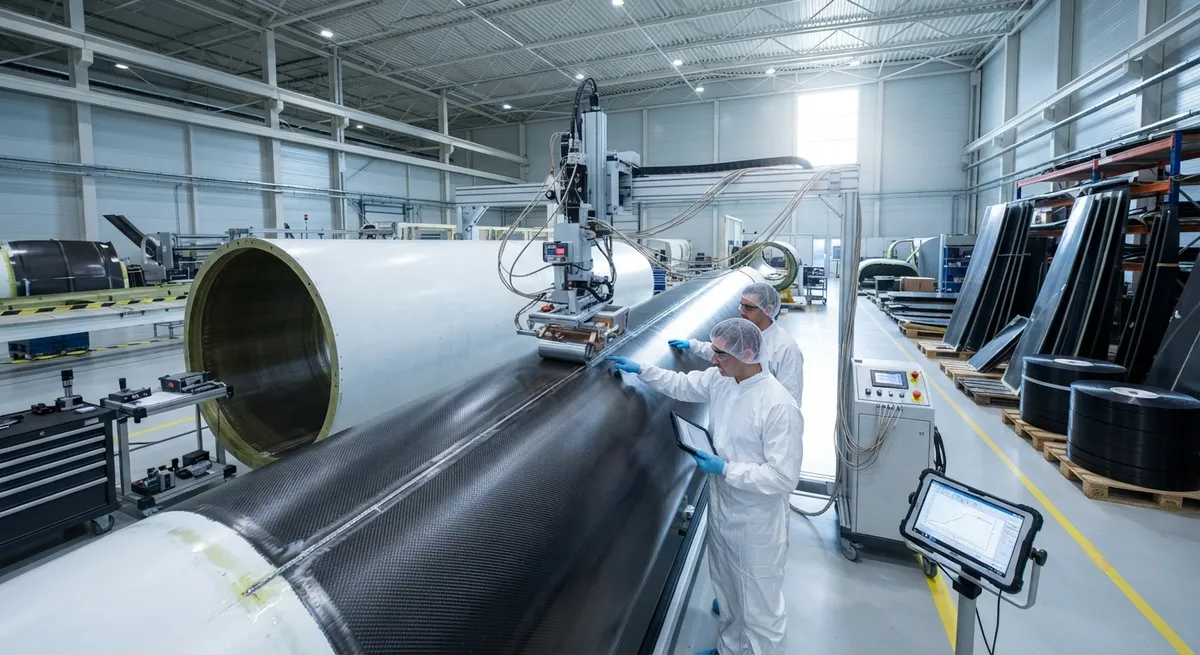

HESTIA (часть европейской программы Clean Sky 2) ставил целью доказать, что целую секцию фюзеляжа можно производить из термопластичного углеволокна в темпе, совместимом с выпуском узкофюзеляжных самолетов. Консорциум — GKN Fokker, Aernnova, DLR и сеть европейских исследовательских институтов — построил демонстрационную секцию диаметром около 4 метров с интегрированными стрингерами, шпангоутами и оконными рамами. Вместо отверждения монолитной обшивки в автоклаве секция собиралась из плоских панелей, которые формовались и консолидировались за считанные минуты, а затем сваривались на полностью автоматизированной линии.

Ключевым результатом стала скорость. Термореактивная обшивка фюзеляжа требует 60-90 минут автоклавной обработки под давлением плюс этапы дегазации, тогда как каждая панель HESTIA консолидировалась менее чем за 10 минут методом непрерывного компрессионного формования, а сварочные швы выполнялись со скоростью, измеряемой метрами в минуту. Вся концепция была построена вокруг производственной философии, заимствованной из автомобильной промышленности: стандартизировать панель, автоматизировать соединение, исключить крепеж.

• Сварные соединения заменяют заклепки: Индукционная сварка создает истинное соединение сплавлением без механического крепежа, устраняя тысячи операций сверления и клепки на секцию и последующие работы по антикоррозионной защите.
• Непрерывное компрессионное формование заменяет автоклав: Консолидация панелей обшивки в линию снимает пакетное узкое место автоклавной обработки.
• Обратимое соединение: В отличие от термореактивных клеев, термопластичные сварные швы в принципе можно вскрыть и переделать, что упрощает ремонт и утилизацию.

Материалы секции: матрицы, ленты и консолидация

Демонстратор HESTIA опирается на высокоэффективные термопластичные матрицы — прежде всего полифениленсульфид (PPS) и полиэфирэфиркетон (PEEK) — армированные однонаправленной углеволоконной лентой. Эти полукристаллические матрицы дают три структурных преимущества перед эпоксидными смолами: они обладают врожденной вязкостью и устойчивостью к повреждениям, почти не поглощают влагу (что исключает необходимость защитных покрытий) и могут многократно плавиться и свариваться без ухудшения механических свойств.

Производство начинается с непрерывного компрессионного формования (CCM), при котором пакет термопластичной препрег-ленты нагревается выше температуры плавления матрицы и консолидируется между движущимися стальными лентами под давлением. Процесс превращает рулон углеволоконной ленты PPS в консолидированную панель за считанные минуты с содержанием пор ниже 1%, и он легко масштабируется — одна и та же линия может выпускать панели оконного пояса, панели свода и плоский материал для сдвиговых стенок.

Затем стрингеры привариваются к обшивке методом индукционной сварки: движущаяся катушка нагревает суспензор на границе сварного шва, и две термопластичные поверхности сплавляются под давлением ролика. Поскольку сварка локальна и автоматизирована, процесс дает стабильные, контролируемые соединения в темпе, превращающем сборку фюзеляжа в производственную линию, а не в ручную операцию.

Высокотемповое производство: экономика термопластов против термореактивов

Параметр	Термореактивный препрег + автоклав	Термопластичный CCM + сварка
Время консолидации обшивки	60-90 мин автоклав + этапы дегазации	5-10 мин непрерывное формование
Метод соединения	Заклепки + герметик (10 000-20 000 на секцию)	Автоматизированная индукционная сварка
Скорость соединения	Ручная клепка, ~1-2 мин на крепеж	Сварочная головка, метры в минуту
Образование отходов	Много обрезков, замороженное хранение препрега	Мало отходов; рулоны хранятся при комнатной температуре
Целевая стоимость секции	Базовый уровень	~на 25% ниже (цель HESTIA)
Вес конструкции	Базовый уровень	~на 10% ниже (цель HESTIA)

Разница в темпах — решающий фактор. Программа узкофюзеляжных самолетов в полном темпе выпускает примерно 50-70 самолетов в месяц, и каждая секция требует соединения панелей обшивки, стрингеров и шпангоутов в сосуд давления. Пакетная автоклавная обработка и ручной крепеж создают жесткий потолок выпуска; сварная автоматизированная линия его снимает. Именно поэтому каждый крупный производитель планеров сейчас финансирует исследования термопластичных фюзеляжей — от демонстраторов Clean Sky в Европе до работ MFFD (многофункциональный демонстратор фюзеляжа) в Германии.

Структурные характеристики и вопросы сертификации

Термопластичные углеволоконные конструкции ставят собственные вопросы сертификации. Хорошая новость: сварные соединения можно квалифицировать через контроль процесса плюс представительные испытательные образцы, аналогично склейке, — но регуляторы требуют доказательств, что сварная конструкция выдерживает реальные эксплуатационные повреждения. Здесь матрицы PEEK и PPS проявляют свои преимущества: их межслойная вязкость разрушения обычно в 5-10 раз выше, чем у хрупких эпоксидных систем, что означает более медленный рост повреждений и возможность удлинить интервалы инспекций.

Показатели горючести, дымовыделения и токсичности также соответствуют аэрокосмическим требованиям, а отсутствие влагопоглощения устраняет главный механизм деградации в эксплуатации фюзеляжа. Поставщикам, выходящим на этот рынок, следует ожидать три требования от покупателей: прослеживаемость параметров сварочного процесса, валидированный метод неразрушающего контроля сварных швов и данные испытаний при повышенных температуре и влажности.

Часто задаваемые вопросы

Насколько быстрее производство термопластичного фюзеляжа по сравнению с термореактивным автоклавным?

Сам этап консолидации в 6-10 раз быстрее: панель обшивки, требующая 60-90 минут в автоклаве, может быть отформована непрерывным компрессионным формованием за 5-10 минут. Еще больший выигрыш дает соединение. Автоматизированная индукционная сварочная головка соединяет линии стрингеров со скоростью метров в минуту, тогда как клепка термореактивной или алюминиевой секции требует одной-двух минут на каждый крепеж в десятках тысяч отверстий. Программа HESTIA нацелена на снижение общей стоимости на 25% и потолок выпуска, эквивалентный 60-70 самолетам в месяц.

Так ли прочны сварные термопластичные соединения, как клепаные или клеевые?

Сварные соединения сплавлением устраняют механический крепеж и его концентрацию напряжений, а также избегают чувствительности склейки к подготовке поверхности. Межслойная вязкость разрушения систем PEEK и PPS в 5-10 раз выше, чем у типичных эпоксидных смол, что повышает толерантность к повреждениям. Сертификация по-прежнему требует квалификации на основе контроля процесса, испытаний представительных образцов и валидированного НК сварного шва — той же цепочки доказательств, что и для склеенных основных конструкций.

Что HESTIA означает для поставщиков углеволокна и производителей компонентов?

Это сигнал о сдвиге в спецификациях покупателей: однонаправленная термопластичная лента (а не термореактивный препрег), плоские консолидированные панели с жесткими допусками и сварные подузлы, готовые к интеграции в фюзеляж. Поставщики, инвестирующие в производство термопластичной ленты, мощности CCM или автоматизированные сварочные ячейки, занимают позиции к решению по платформе следующего поколения, ожидаемому в конце 2020-х годов.

Заключение

Секция-демонстратор HESTIA превратила термопластичное углеволокно из перспективного лабораторного материала в производственно-готовую концепцию фюзеляжа. Непрерывное компрессионное формование сжимает цикл отверждения с часов до минут, автоматизированная индукционная сварка заменяет десятки тысяч заклепок, а матрицы PEEK/PPS обеспечивают вязкость и влагостойкость, которые требуют сертификационные органы. Для производителей планеров результат — убедительный путь к выпуску более 60 самолетов в месяц; для цепочки поставок — четкий сигнал о материалах и процессах, которые закупят программы следующего поколения.
