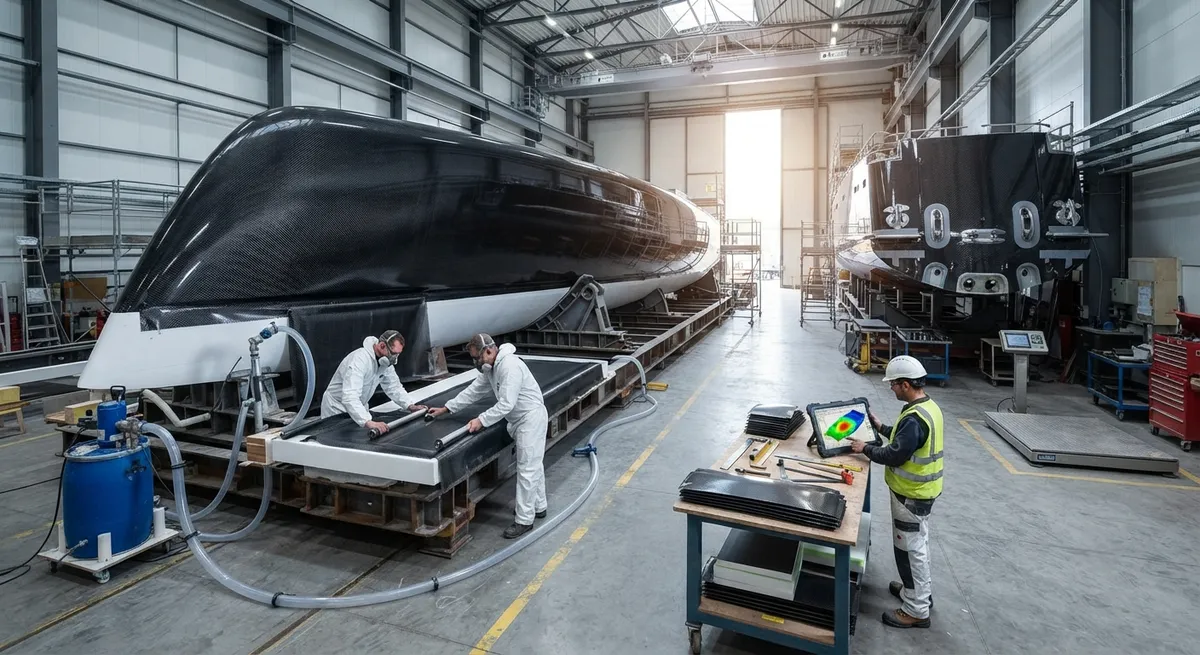

Углеволоконные конструкции корпуса и палубы суперъяхт: препрег, инфузия и пенопластовый сердечник для судов от 40 м

Введение

Дизайн суперъяхт сошелся на простом уравнении: вес — это роскошь. Яхта длиной 50 метров, срезающая 30 тонн с корпуса и надстройки, получает прирост скорости, дальности, топливной экономичности и полезной нагрузки для тендеров, игрушек и гостевых удобств. Ни один материал не дает столько экономии на килограмм, как углеволокно, поэтому самые передовые верфи мира — от голландских строителей суперъяхт до итальянских судостроительных заводов — все чаще указывают углеволоконные корпуса, палубы и структурные переборки для судов длиной более 40 метров.

Углеволокно — не готовый к использованию материал для морских конструкций. Оно требует иной философии строительства, чем стеклопластик или алюминий: контролируемой среды выкладки, инженерно спроектированных сердечников и тщательного внимания к гальванической коррозии в местах контакта углерода с металлом. В этой статье сравниваются три доминирующих строительных маршрута — препрег-автоклав, инфузия смолы и гибридные подходы по структурному пенопластовому сердечнику — и даются практические рекомендации для верфей, корабельных архитекторов и владельцев яхт.

Почему углеволокно выигрывает выше 40 метров

Преимущества углеволокна растут с размером судна, потому что экономия веса накапливается. Более легкий корпус требует меньшего двигателя для той же скорости, который сам весит меньше, что позволяет взять меньший запас топлива при той же дальности, что дополнительно облегчает конструкцию. В водоизмещающих и полуводоизмещающих корпусах этот эффект может умножить первоначальную экономию углеволокна в 1,5-2 раза на уровне полного веса судна.

Жесткость важна не меньше веса. Отношение модуля упругости к плотности углеволокна примерно вдвое выше, чем у алюминия, поэтому углеволоконный корпус может быть одновременно легче и жестче, снижая изгиб корпуса, шум и вибрацию в жилых зонах. Для владельцев, измеряющих роскошь тишиной и стабильностью, это разница между корпусом, который ощущается живым в волнении, и корпусом, который ощущается как твердая платформа.

Параметр	Стеклопластик (E-стекло/винилэфир)	Алюминий 5083	Углеволокно/пеносердечник
Относительный вес корпуса	1,0 (базовый)	0,75-0,85	0,55-0,65
Жесткость (EI на единицу веса)	Базовый	~1,2x	~2,0x
Усталостное поведение	Хорошее	Усталость сварных швов	Отличное (без швов)
Коррозия	Отсутствует	Гальваническая + сварная	Гальваническая — требуется изоляция
Типичная конструкция	Ручная выкладка/инфузия	Сварной лист	Препрег или инфузия + пеносердечник
Экономия веса vs стеклопластик	—	15-25%	35-45%

Для яхты длиной 50 метров снижение веса конструкции на 35-45% по сравнению со стеклопластиком обычно означает экономию 25-40 тонн до учета эффекта накопления — достаточно, чтобы окупить премию за материал за счет меньших затрат на двигатели, топливо и системы, а также добавить измеримые скорость и дальность.

Строительный маршрут 1: препрег-автоклав

Самый высокопроизводительный маршрут использует углеволоконный препрег, отверждаемый в автоклаве под воздействием тепла и давления. Он дает наименьшее содержание пор — обычно ниже 1% — и наибольшую объемную долю волокна, около 60%, что максимизирует прочность и жесткость на килограмм. Это маршрут выбора для корпусов гоночных яхт, углеродных мачт и наиболее ответственных структурных переборок, а теперь он применяется для целых корпусов на нескольких серийных суперъяхтах длиной более 40 метров.

Компромиссы реальны: автоклавы накладывают ограничение по размеру, формы и печи дороги, а процесс по своей природе пакетный. Верфи обычно резервируют препрег-автоклав для компонентов, выигрывающих больше всего — оболочки корпуса ниже ватерлинии, палубной конструкции и структурной сетки, — используя инфузию в остальных местах.

Строительный маршрут 2: инфузия смолы по пеносердечнику

Инфузия смолы — обычно вакуумно-инжекционная трансферная формовка (VARTM) — стала рабочей лошадкой крупных углеволоконных морских конструкций. Сухое углеродное волокно укладывается на структурный пенопластовый сердечник, герметизируется в вакуумном мешке и пропитывается смолой, протягиваемой через ламинат. Процесс дает крупные сэндвич-панели с контролируемыми порами и связью углерод-сердечник, превосходящей вторичную склейку, при доле стоимости оснастки препрег-автоклава.

Структурные сердечники из ПВХ или ПЭТ-пены, часто с вариантами из бальзы для локальной жесткости, обеспечивают сдвиговую стенку между углеродными обшивками. Сэндвич-конструкция — это то, что делает углеволокно экономичным в масштабе яхты: тонкие высоконагруженные углеродные обшивки, разделенные толстым легким сердечником, дают отношение жесткости к весу, недостижимое для монолитных ламинатов. Типичные морские сердечники имеют плотность 60-250 кг/м³ в зависимости от местоположения, при этом более плотные сердечники применяются под сосредоточенными нагрузками, такими как ступени мачт, крепления киля и корни навесных устройств.

• Контролируемая среда: Инфузия требует чистых залов с контролем температуры, поскольку сухой углерод до нанесения смолы подвержен воздействию пыли и влаги.
• Проектирование сердечника: Градация пеносердечника от ватерлинии до линии борта балансирует жесткость и вес; более плотные сердечники выдерживают нагрузки киля и такелажа.
• Гальваническая изоляция: Углеволокно катодно по отношению к алюминию и большинству металлов, поэтому каждый интерфейс углерод-металл требует изоляции (изолирующие шайбы, эпоксидные барьеры или стеклянные скримы) для предотвращения гальванической коррозии.

Гибридные подходы и палубные конструкции

Большинство серийных суперъяхт длиной более 40 метров не выбирают единый маршрут. Типичная гибридная спецификация использует препрег-автоклав для структурной сетки и высоконагруженных шпангоутов, инфузию по пеносердечнику для оболочки корпуса и главной палубы, а для надстройки — углерод или алюминий в зависимости от целевого веса и стоимости. Этот многоуровневый подход улавливает большую часть экономии веса при контролируемых затратах.

Палубные конструкции заслуживают особого внимания, поскольку они большие, плоские и высоконагруженные. Углеволоконная/пеносердечниковая главная палуба для яхты длиной 50 метров может весить на 30-40% меньше эквивалентной алюминиевой палубы, обеспечивая при этом плоскую, безвибрационную поверхность для интерьера ниже. Панели палубы, конструкции люков и структурные переборки следуют той же сэндвич-логике, а повышение жесткости напрямую снижает необходимую под ними первичную конструкцию.

Часто задаваемые вопросы

Стоит ли углеволокно премии для серийной суперъяхты?

Для судов длиной более 40 метров — обычно да. Снижение веса конструкции на 35-45% по сравнению со стеклопластиком — и примерно на 25-35% по сравнению с алюминием — накапливается через размер двигателя, запас топлива и системы, поэтому общая экономия веса судна может достигать 1,5-2x первоначальной структурной экономии. Это конвертируется в более высокую скорость, большую дальность или дополнительную полезную нагрузку для гостей. Премия за материал все чаще компенсируется более низкими затратами на двигатели и системы, а также экономией топлива за срок службы судна. Для гоночных и полуводоизмещающих яхт углеволокно фактически является стандартом.

Каков риск гальванической коррозии с углеволоконными корпусами?

Углеволокно благороднее (катоднее) алюминия и большинства конструкционных металлов, поэтому в морской среде оно вызывает гальваническую коррозию соприкасающегося с ним металла. Стандартное решение — изоляция: каждый интерфейс углерод-металл использует изолирующие шайбы, эпоксидные барьеры или стеклянные скримы для разрыва электрической непрерывности. При правильной изоляции и изолирующих пластинах в местах прохода через корпус риск коррозии снижается до пренебрежимого уровня — это рутинная практика в морской углеволоконной промышленности.

Препрег-автоклав или инфузия смолы: что лучше для большого корпуса?

Универсального ответа нет. Препрег-автоклав дает наибольшую объемную долю волокна (около 60%) и наименьшее содержание пор (ниже 1%), максимизируя прочность и жесткость на килограмм — лучше всего для самых нагруженных компонентов и гоночных корпусов. Инфузия смолы по пеносердечнику производит крупные сэндвич-панели при доле стоимости оснастки с отличной связью обшивка-сердечник и является экономичным выбором для оболочек корпусов и палуб на серийных яхтах. Большинство верфей используют оба метода: автоклав для структурной сетки и критических шпангоутов, инфузию для обшивок и палуб.

Заключение

Углеволоконные конструкции корпуса и палубы больше не являются экзотикой в мире суперъяхт — это эталонное решение для строителей судов длиной более 40 метров, конкурирующих по производительности, дальности и комфорту. Препрег-автоклав обеспечивает максимальную производительность там, где нагрузки самые высокие; инфузия смолы по структурному пеносердечнику дает крупные экономичные сэндвич-конструкции для корпусов и палуб; а гибридные спецификации улавливают большую часть экономии веса при контролируемых затратах. Снижение веса на 35-45% по сравнению со стеклопластиком, накопленное через системы и запас топлива, окупает премию за материал и возвращает измеримые скорость и дальность.
