Корпуса и палубы спортивных катеров из углеродного волокна: лёгкая конструкция для высокопроизводительных моторных лодок

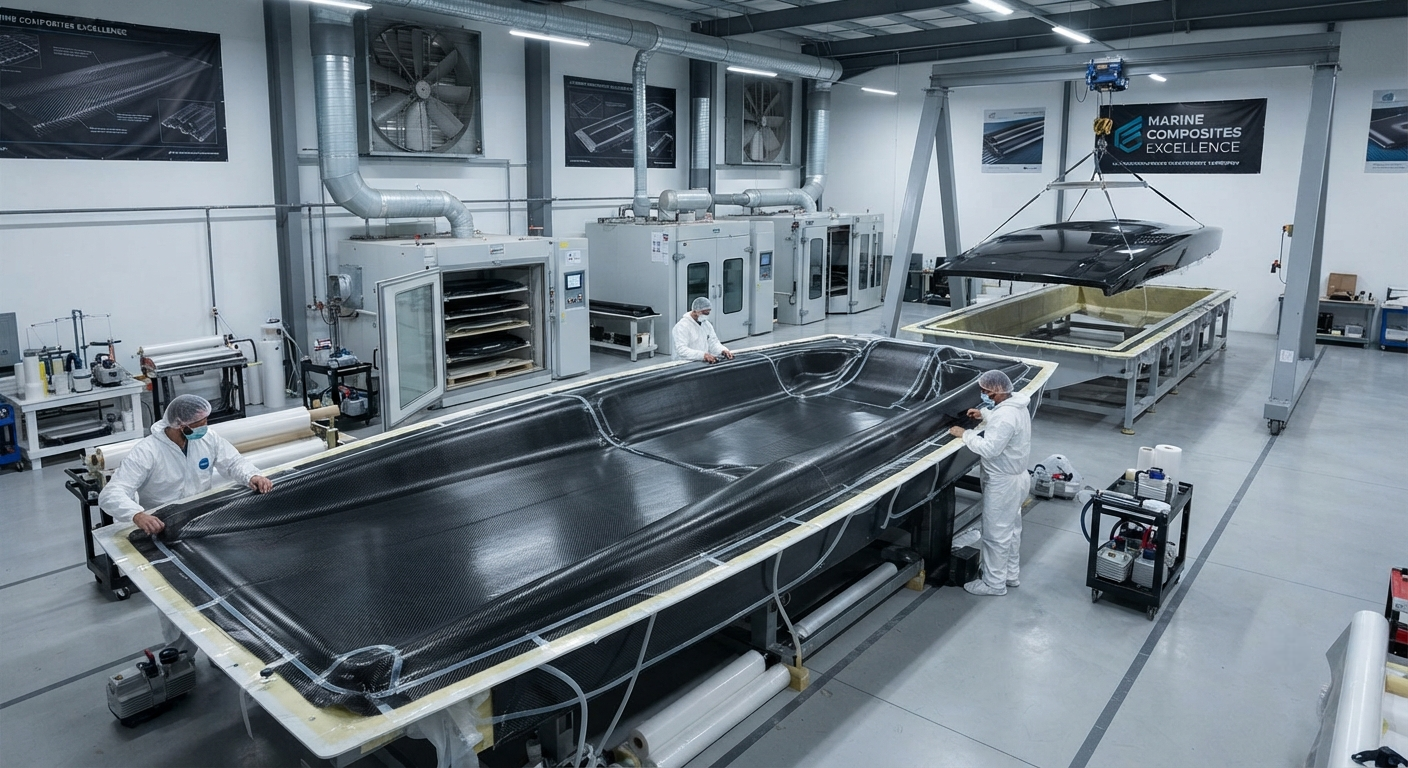

Введение

Переход от стеклопластика к углепластику в морских спортивных приложениях ускоряется. Производители спортивных катеров, тендеров суперъяхт и высокоскоростных моторных лодок внедряют углепластиковые корпуса и палубы для снижения веса, увеличения жёсткости и улучшения топливной эффективности на глиссирующих скоростях. Эта статья предоставляет B2B-покупателям и морским инженерам подробный технический справочник по схемам выкладки углепластика, выбору сердечников, стратегии оснастки и моделированию стоимости применительно к морским конструкциям.

Плотность углепластика составляет примерно 1,6 г/см³ против 2,5 г/см³ у E-стекла и 2,7 г/см³ у алюминиевых сплавов. На типичном 12-метровом спортивном катере замена ручной выкладки стеклопластика на углепластик/эпоксидную инфузию может снизить массу конструкции на 35–45%, что приводит к снижению потребности в мощности, уменьшению расхода топлива и более высокой максимальной скорости. Для тендеров суперъяхт, работающих на скоростях 40+ узлов, каждый килограмм сэкономленного веса конструкции напрямую увеличивает полезную нагрузку или позволяет уменьшить размер двигателя.

Архитектура ламината для корпусов спортивных катеров

Типичный ламинат корпуса спортивного катера из углепластика состоит из четырёх функциональных слоёв, каждый из которых спроектирован для определённых нагрузок и условий эксплуатации:

Слой	Функция	Материал	Типичный поверхностный вес	Метод отверждения
Гелькоут / внешняя обшивка	Гидродинамическая поверхность, УФ-защита	Винилэфирный гелькоут + углеродная вуаль 200 г/м²	200–400 г/м²	Отверждение при комнатной температуре + постотверждение
Конструкционный ламинат	Основная изгибная и крутильная жёсткость	Toray T700 / Teijin HTS40 12K однонаправленная или 2×2 саржевого переплетения ткань	600–1200 г/м² на слой, 4–8 слоёв	Отверждение в печи под вакуумом (80–120°C)
Сердечник	Передача сдвига, сопротивление buckling, плавучесть	Пенополиэтилентерефталат (PET) 100–200 кг/м³ или Nomex соты	Толщина 10–25 мм	Совместное или вторичное склеивание
Внутренняя обшивка	Вторичный путь нагрузки, износостойкость	Углерод/эпоксидная ткань + стекловуаль	400–800 г/м²	Совместно с сердечником

Таблица выше отражает типичную схему вакуумной инфузии (VARTM) или препреговой выкладки. Для серийных спортивных катеров (50–200 единиц в год) большинство OEM выбирают ткань саржевого переплетения 2×2 с ориентацией волокна 45/45 во внешних слоях и 0/90 во внутренних для баланса ударной вязкости и продольной жёсткости. Для единичных тендеров суперъяхт однонаправленные препреговые слои, подобранные методом конечных элементов, оптимизируют вес до 2–3% от теоретического минимума.

Выбор материала сердечника: PET-пена против Nomex сотов

Выбор материала сердечника существенно влияет на стоимость, вес и надёжность склеивания:

• PET-пена (100–200 кг/м³): Доминирующий выбор для серийных корпусов. Закрытоячеистая структура устойчива к проникновению влаги, может быть термоформована на двухкривизные формы и обеспечивает отличную прочность отслаивания с эпоксидными клеями. Типичная стоимость: $35–55/м² при толщине 15 мм. Предпочтительна для производителей с выпуском более 30 корпусов в год.
• Nomex соты (арамидное волокно/фенол): Легче пены (48–80 кг/м³) с превосходным модулем сдвига. Используется в гоночных катерах и критичных по весу палубных конструкциях суперъяхт. Требует тщательной заделки кромок для предотвращения капиллярного впитывания воды. Типичная стоимость: $80–150/м² при 15 мм.
• ПВХ-пена (сшитая): Традиционный материал, всё ещё используется в ремонте. Хорошая ударная вязкость, но более высокая плотность (150–250 кг/м³), чем у PET. Постепенно вытесняется крупными OEM из-за проблем с переработкой.

Стратегия оснастки

Оснастка составляет 15–25% общей стоимости проекта корпуса из углепластика. Два основных подхода:

Женские (полостные) формы — обработаны на ЧПУ из эпоксидной модельной плиты или никелевые гальванические поверхности. Обеспечивают точную внешнюю геометрию для гидродинамики. Форма для 12-метрового корпуса стоит $80 000–$150 000 и выдерживает 150–300 деталей. Предпочтительны для серийных корпусов.

Мужские (пуансонные) формы с внешним вакуумным мешком — меньшая стоимость оснастки ($30 000–$60 000), но более высокие трудозатраты. Используются для единичных тендеров. Требуют 40–80 человеко-часов шпаклёвки и покраски.

Разбивка стоимости изготовления корпуса (12-метровый спортивный катер)

Компонент стоимости	Стеклопластик (полиэфир)	Углепластик (инфузия)	Углепластик (препрег)
Сырьё (смола + волокно)	$4 500	$12 800	$18 500
Сердечник	$1 200	$1 800	$1 800
Амортизация оснастки (100 ед.)	$800	$1 200	$1 500
Труд (выкладка + отверждение + отделка)	$6 000	$7 500	$8 200
Контроль качества (НК + образцы)	$500	$1 200	$1 200
Итого на корпус	$13 000	$24 500	$31 200
Вес корпуса (кг)	1 850	1 020	980
Снижение веса относительно стеклопластика	—	−44,9%	−47,0%

Премия за углепластик окупается за счёт снижения требуемой мощности двигателя (экономия $8 000–$15 000 на корпус), меньшего расхода топлива в крейсерском режиме (25–35%) и более высокой стоимости при перепродаже. Для тендеров суперъяхт экономия веса также увеличивает дальность — корпус весом 1 020 кг обеспечивает на 15% большую дальность при 30 узлах по сравнению со стеклопластиковым аналогом весом 1 850 кг при той же загрузке топлива.

Соединение корпуса с палубой: конструкционное склеивание

Соединение корпуса с палубой в спортивных катерах из углепластика является критическим конструкционным элементом. Три основных метода:

• Клеевое соединение метакрилатом (MMA): Быстрое отверждение (20–40 мин), заполнение зазоров, отличная адгезия к отверждённому эпоксиду. Используется 70% серийных OEM. Толщина клеевого шва: 1–2 мм. Прочность на сдвиг: 18–22 МПа.
• Механическое крепление титановыми болтами: Используется в комбинации с клеем для гоночных корпусов. Титан Grade 5 (Ti-6Al-4V) исключает гальваническую коррозию с углепластиком. Шаг болтов: 150–200 мм.
• Совместно отверждаемый интегрированный фланец: Фланец палубы формуется заодно с корпусом в одном цикле. Устраняет вторичное склеивание, экономит 8–12 кг на соединение.

Часто задаваемые вопросы

Каков срок службы корпуса спортивного катера из углепластика?

При правильном уходе за гелькоутом и защите от УФ-излучения корпус из углепластика на морской эпоксидной системе имеет ожидаемый срок службы более 25 лет в солёной воде. Углепластик не подвержен осмотическому вздутию (пузырению), в отличие от стеклопластика. Рекомендуется ежегодный неразрушающий контроль после 15 лет эксплуатации.

Подвержен ли углепластик гальванической коррозии в морских условиях?

Углепластик электропроводен и ускоряет гальваническую коррозию разнородных металлов (алюминий, сталь) при прямом контакте. Все металлические детали, контактирующие с углепластиком, должны быть изолированы — титан, нержавеющая сталь 316 с эпоксидной изоляцией или бронза. Подключение к системе катодной защиты корпуса обязательно.

Можно ли модернизировать существующие стеклопластиковые корпуса углепластиковыми компонентами?

Да. Распространённые модернизации включают стрингеры, переборки и жёсткие крыши из углепластика. Снижение веса на 20–35% достижимо на этих второстепенных конструкциях. Полная замена корпуса редко экономически оправдана — новая постройка предпочтительнее.

Какие методы неразрушающего контроля используются для корпусов из углепластика?

Ультразвуковое C-сканирование (иммерсионное или фазированной решёткой) является стандартом для обнаружения расслоений, пористости и отслоений в серийных корпусах. Термография и простукивание используются для эксплуатационного контроля. Допустимая пористость — менее 2%.

Каков минимальный объём заказа для углепластиковых корпусов от китайских производителей?

Для полностью индивидуальных препреговых корпусов (10–20 м) китайские производители обычно требуют MOQ 5–10 единиц на конструкцию для амортизации оснастки. Для стандартизированных форм — от 1–2 единиц. YongXian CarbonFiber координирует поставки и субсборку с верфями-партнёрами в Гуандуне и Шаньдуне.
