Оптические скамьи из углеродного волокна для космических телескопов: сверхнизкий КТР в вакууме

Оптические скамьи из углеродного волокна для космических телескопов

Оптические скамьи космических телескопов требуют конструкционных материалов, сочетающих исключительную размерную стабильность, измеряемую в нанометрах на градус Кельвина, с высокой удельной жесткостью и почти нулевым влажностным расширением в вакууме. Углеродное волокно стало предпочтительным материалом для прецизионных оптических измерительных структур в флагманских космических обсерваториях.

Свойство	CFRP опт. скамья	Алюминий 6061	Инвар 36	Карбид кремния
Плотность (г/см³)	1.55–1.65	2.70	8.05	3.21
КТР (ppm/K) при 293 K	−0.1 до +0.3	23.6	1.2	2.4
Удельная жесткость (×10⁶ м)	8.5–12.0	2.5	1.5	10.5

Технология изготовления оптических скамей космического класса

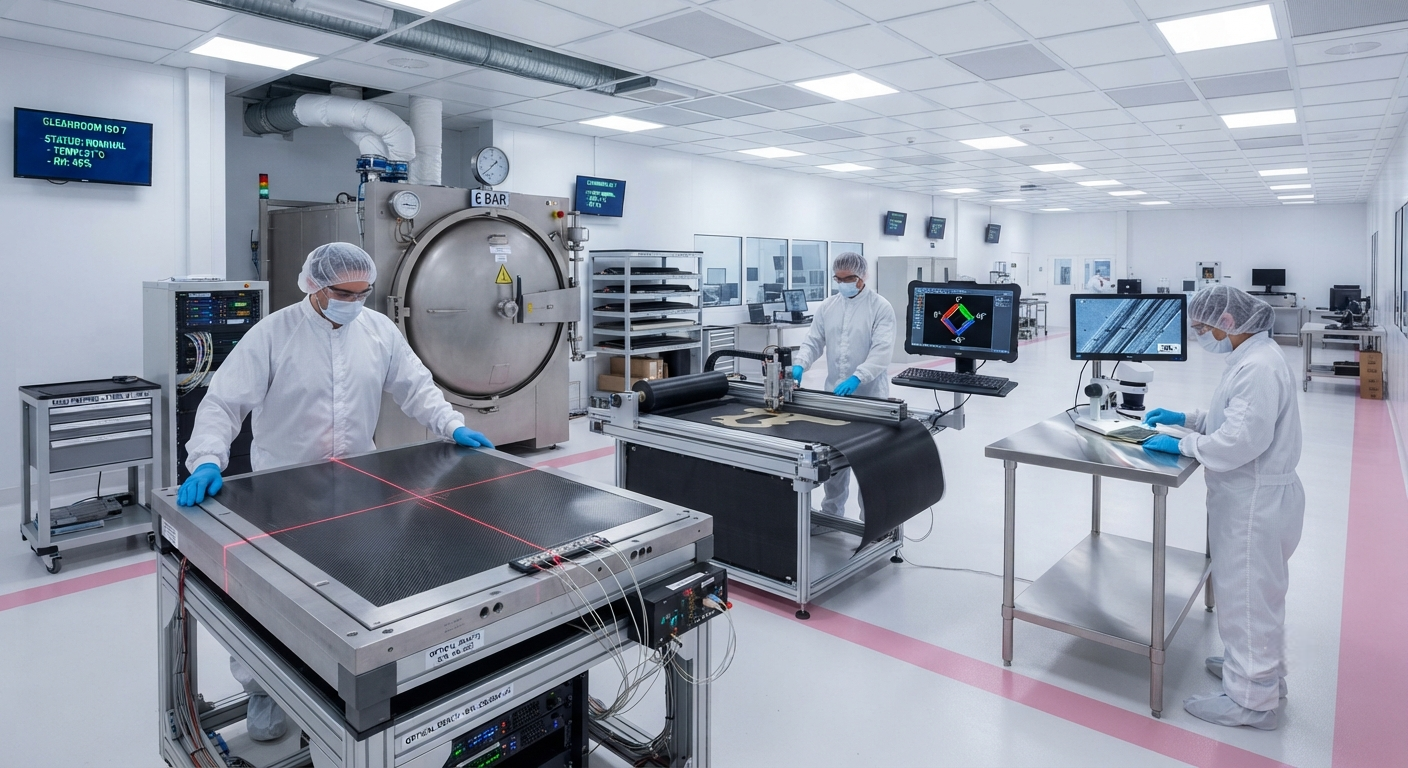

Изготовление оптических скамей из углеродного волокна включает раскрой препрега в чистых помещениях, автоклавное отверждение, термоциклическую стабилизацию, прецизионную механическую обработку и нанесение герметизирующего покрытия.

• Раскрой и выкладка: Автоматизированные раскройные машины в чистых помещениях класса 10 000
• Отверждение: При 180–200°C и 6–7 бар в течение 2–4 часов
• Термоциклическая стабилизация: 10–20 циклов от −196°C до +150°C
• Прецизионная обработка: 5-осевые станки с ЧПУ, допуск ±5 мкм
• Герметизирующее покрытие: 3–10 мкм алюминия или оксида кремния
• Квалификационные испытания: Вибрация, термовакуум, лазерная интерферометрия

Почему углеродное волокно предпочтительнее инвара?

Плотность углепластика в пять раз ниже, чем у инвара, при сопоставимых или лучших значениях КТР. Конструкция из углепластика на 70–80% легче эквивалентной конструкции из инвара.

Как измеряется КТР оптической скамьи?

Измерение выполняется с помощью лазерной интерферометрии в термовакуумной камере при циклировании от −196°C до +150°C. Используется гелий-неоновый лазер с разрешением менее микрометра.

Что вызывает микротрещины и как их предотвратить?

Микротрещины возникают при превышении термическими напряжениями прочности матрицы. Меры предотвращения включают выбор вязкой матрицы, оптимизацию цикла отверждения и межслойное упрочнение.
