Углеродное волокно в производстве полупроводников: компоненты транспортировки пластин и ESD-безопасная конструкция

Введение

Каждая кремниевая пластина в современной фабрике поднимается, перемещается и опускается десятки раз между технологическими шагами, и каждая передача должна позиционировать пластину с точностью до десятков микрометров относительно инструмента, практически не создавая частиц и не вызывая статических разрядов. Машины, выполняющие эту работу, — вакуум-совместимые роботизированные передающие руки с углеродными концевыми захватами, — невидимы, но критичны: одна упавшая или поврежденная пластина масштаба 300 миллиметров может стоить тысячи долларов, а один электростатический разряд может уничтожить чип еще до его включения.

Углеродное волокно стало материалом выбора для нескольких из этих компонентов, потому что оно сочетает свойства, которые не предлагает ни один отдельный металл или керамика: отношение жесткости к весу, сохраняющее точность быстро движущихся рук, коэффициент теплового расширения вблизи нуля, удерживающий геометрию стабильной при колебаниях температуры, и электрическую проводимость, которую можно намеренно настраивать для контроля статики. В этой статье объясняется, как проектируются углеродные компоненты транспортировки пластин, почему ESD-безопасность управляет выбором материала и как материал квалифицируется для обслуживания в чистых комнатах.

Почему транспортировка пластин так требовательна

Компоненты транспортировки пластин работают в условиях, исключающих большинство инженерных материалов. Сама пластина — тонкий диск хрупкого кремния, до 300 миллиметров в диаметре и менее миллиметра толщиной, весом всего около 125 граммов, однако ее необходимо поддерживать без контакта с обратной стороной везде, где это возможно, чтобы избежать генерации частиц и царапин. Робот, несущий ее, должен быстро разгоняться и замедляться, чтобы поддерживать производительность фабрики, поэтому концевой захват должен быть легким; и вся система работает в химически чистых атмосферах, в вакууме или под контролируемой продувкой, где выделение газов и осыпание частиц неприемлемы.

Термическая стабильность важна не меньше. Оборудование передачи пластин находится вблизи нагретых технологических камер, и температурный дрейф при транспортировке меняет положение пластины относительно оптического выравнивания инструмента. Традиционные металлические концевые захваты заметно расширяются с температурой, тогда как углеродные ламинаты можно сконструировать с почти нулевым тепловым расширением вдоль оси транспортировки, удерживая положение пластины стабильным в течение температурного профиля передачи.

Сравнение материалов

Свойство	Углеродный композит	Алюминий 6061	Керамика из оксида алюминия
Плотность (г/см³)	1,55-1,60	2,70	3,90
Осевой модуль (ГПа)	120-160	69	300-380
КТР (ppm/°C)	Около нуля, от -1 до +1 (настраивается)	23	6-8
Электрическое удельное сопротивление	Настраиваемое, 0,01-10 Ом·см	Проводящий	Изолирующий
Обрабатываемость / формуемость	Формовка близкая к чистовой, легкий	Отличная	Твердый, хрупкий, тяжелый

Алюминий проигрывает по тепловому расширению и генерации частиц. Керамика выигрывает по жесткости и термической стабильности, но тяжела, хрупка и дорога в обработке тонких замысловатых вилок. Углеродные композиты дают сконструированную проводимость, почти нулевой КТР, встраиваемый в ламинат, и плотность, достаточно низкую, чтобы длинный тонкий концевой захват поддерживал пластину без провисания и без нагрузки на запястье робота.

ESD-безопасная конструкция: основная дисциплина

Статическое электричество — проблема надежности первого класса в производстве пластин. Накопление заряда на пластиковой или изолирующей поверхности может разрядиться через рисунок пластины и разрушить металлические слои, создавая отказы, которые могут быть не обнаружены до финального теста. Поэтому полупроводниковая промышленность задает стружкозащитное и проводящее поведение для всех поверхностей, которые касаются пластин или находятся рядом с ними, регулируемое такими стандартами, как ANSI/ESD S541 для упаковочных материалов вокруг чувствительных к электростатическому разряду устройств.

Углеродное волокно дает конструктору два независимых рычага для достижения целевого поверхностного сопротивления. Основной рычаг — само волокно: углеродное волокно внутренне проводящее, с удельным сопротивлением в диапазоне от 10 до 30 микроом-метров, поэтому композит с достаточно высокой объемной долей волокна становится проводящим материалом сам по себе. Второй рычаг — смола и архитектура ламината: управляя объемной долей волокна, добавляя проводящие наполнители и проектируя поверхностный слой, производители настраивают поверхностное сопротивление в статико-рассеивающий диапазон, обычно целясь в значения порядка 10 в пятой степени до 10 в девятой степени Ом на квадрат для инструментов транспортировки, достаточно низкие, чтобы медленно стравливать заряд, не создавая разрядную искру.

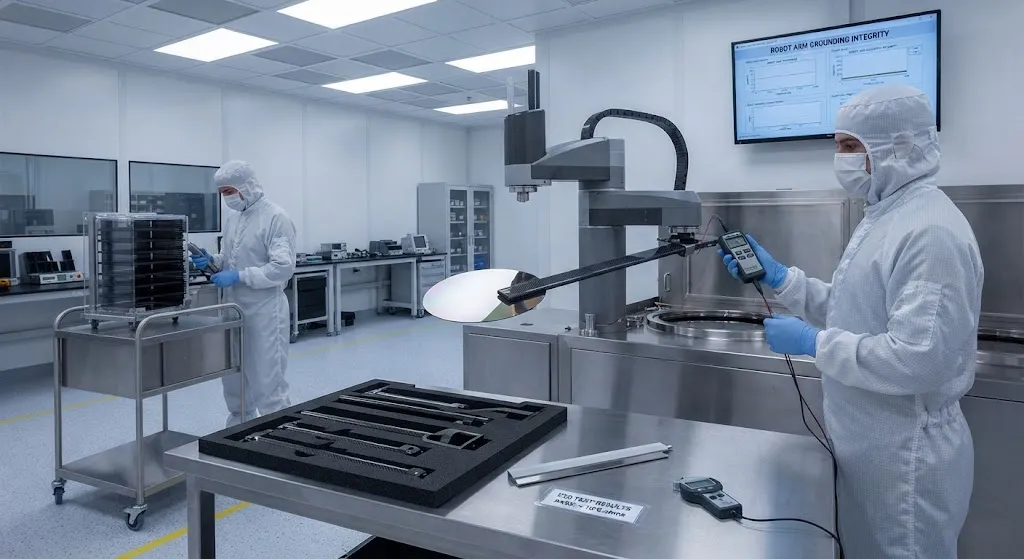

Заземление завершает дисциплину. Концевой захват, кассета или рука электрически соединяются с роботом через проводящий путь, чтобы любой заряд стравливался на заземление инструмента, а не накапливался. Квалификация ESD-теста компонента транспортировки включает измерение поверхностного сопротивления при заданном расстоянии между зондами, проверку непрерывности цепи заземления и повторение измерений после циклов очистки, которые часть увидит в эксплуатации, потому что остатки и износ могут со временем повышать сопротивление.

Где углеродные компоненты используются в фабрике

Углеродное волокно и углерод, армированный углеродным волокном, появляются по всей цепочке транспортировки пластин, каждый компонент использует разный баланс свойств материала:

• Концевые захваты и лопатки для пластин: вилки, поддерживающие пластину снизу. Удельная жесткость углерода позволяет очень тонким вилкам держать пластину 300 миллиметров плоской, низкая масса сохраняет высокие ускорения робота, а поверхностное сопротивление настраивается в статико-рассеивающий диапазон.
• Кассеты пластин и передаточные лодочки: стойки, удерживающие несколько пластин при транспортировке и мокрой обработке. Углеродные кассеты легки, размерно стабильны и устойчивы к агрессивным химикатам, используемым в мокрых столах.
• Вакуумные концевые захваты: вилки с вакуумными портами, захватывающие пластину за обратную сторону; гладкая обработанная поверхность и размерная стабильность углерода удерживают вакуумное уплотнение, избегая контакта с поверхностью устройств.
• Оснастка термических процессов: компоненты из углерода, армированного углеродным волокном, в печных и CVD-применениях, где высокотемпературная стабильность и низкое тепловое расширение удерживают позиционирование пластин в горячих зонах процесса.
• Звенья и запястья роботизированных рук: несущие элементы самого передающего робота, следующие той же логике отношения жесткости к весу, что и руки промышленных роботов, и критичные для быстрого успокоения при точных допусках установки.

В каждом месте базовая линия квалификации одна и та же: поверхностное сопротивление в спецификации, отсутствие осыпания частиц сверх лимитов фабрики, отсутствие выделения газов, дестабилизирующего процесс, и размерная стабильность через повторные термические и очистительные циклы.

Чистота, покрытия и срок службы в эксплуатации

Сырые поверхности углеродных композитов не готовы к чистым комнатам по умолчанию; пористость ламината может удерживать влагу и технологические химикаты, а механическая обработка может оставлять свободные волокна. Поэтому компоненты, предназначенные для контакта с пластинами, покрываются или герметизируются. Тонкое твердое покрытие, часто пленка типа карбида кремния или парилена, или богатая смолой поверхность в стиле гелькоута, закрывает пористость, обеспечивает гладкую поверхность без частиц и может быть сформулирована для сохранения целевого электрического сопротивления.

Срок службы долог при правильной спецификации. Концевой захват, обрабатывающий пластину за передачу, видит миллионы циклов, и усталостная выносливость и износостойкость углерода сохраняют его точность годами, в отличие от алюминиевых вилок, которые накапливают деформацию и поверхностный износ. Процедура обслуживания — сам цикл очистки: части моются, сушатся и периодически перепроверяются на поверхностное сопротивление и размерное выравнивание, затем возвращаются в эксплуатацию.

Часто задаваемые вопросы

Почему компоненты транспортировки пластин должны быть ESD-безопасными и как этого достигает углеродное волокно?

Электростатический разряд может уничтожить полупроводниковые устройства, даже когда заряд невидим, а напряжение составляет всего несколько сотен вольт; полупроводниковая промышленность классифицирует устройства как чувствительные к электростатическому разряду и требует, чтобы все касающиеся и близлежащие поверхности были проводящими или статико-рассеивающими по таким стандартам, как ANSI/ESD S541. Углеродное волокно достигает этого естественно, потому что само волокно электрически проводящее, а поверхностное сопротивление ламината настраивается в статико-рассеивающий диапазон управлением объемной долей волокна, составом смолы и поверхностными покрытиями. Затем компонент соединяется с заземлением, чтобы заряд стравливался постепенно, а не искрил.

Как углеродное волокно сравнивается с алюминием для концевых захватов пластин?

Углеродное волокно выигрывает по трем фронтам, которые важны в фабрике. Его почти нулевой коэффициент теплового расширения сохраняет положение пластины стабильным при изменениях температуры, тогда как алюминий с 23 ppm на градус Цельсия заметно дрейфует. Его удельная жесткость позволяет более тонкие и легкие вилки, сохраняющие робота быстрым и точным без провисания. И его электрическая проводимость настраиваема, поэтому тот же конструкционный материал несет требуемое ESD-свойство, тогда как алюминий должен контролироваться на загрязнение и частицы, а его проводимость — данность, а не параметр проектирования.

Достаточно ли чисто углеродное волокно для чистых комнат полупроводников?

Углеродное волокно используется в чистых комнатах именно потому, что его можно сделать чистым, но только после правильной обработки поверхности. Ламинат герметизируется твердым покрытием без пористости и обрабатывается методами, исключающими свободные волокна, затем квалифицируется на генерацию частиц и выделение газов по стандартам фабрики. В этой покрытой форме углеродные компоненты проверены в транспортировке пластин в мировом масштабе, а их низкий износ означает, что они не ухудшают среду чистой комнаты за миллионы циклов передачи так, как это делают более мягкие материалы.

Заключение

Углеродное волокно заслужило свое место в производстве полупроводников, потому что это единственный материал, одновременно удовлетворяющий четырем жестким требованиям транспортировки пластин: экстремальное отношение жесткости к весу для быстрых точных роботов, почти нулевое тепловое расширение для стабильности положения, настраиваемая электрическая проводимость для ESD-безопасности и чистая поверхность с низким износом для многомиллионных циклов эксплуатации в фабрике. Дисциплина проектирования — квалификация ESD и чистоты не меньше, чем механика, поэтому принятие материала следовало за формальными стандартами отрасли для обращения с чувствительными устройствами.

Для производителей оборудования и инженеров фабрик, задающих компоненты транспортировки пластин, критерии выбора начинаются с целевых значений поверхностного сопротивления, размерных допусков в диапазоне температур и сертификации чистоты поверхностной системы. Изучите наш ассортимент углеволоконных листов, труб и прецизионных обработанных компонентов для полупроводникового оборудования или свяжитесь с нашей инженерной командой, чтобы обсудить квалификацию материала и поставки для вашей программы оснастки.
