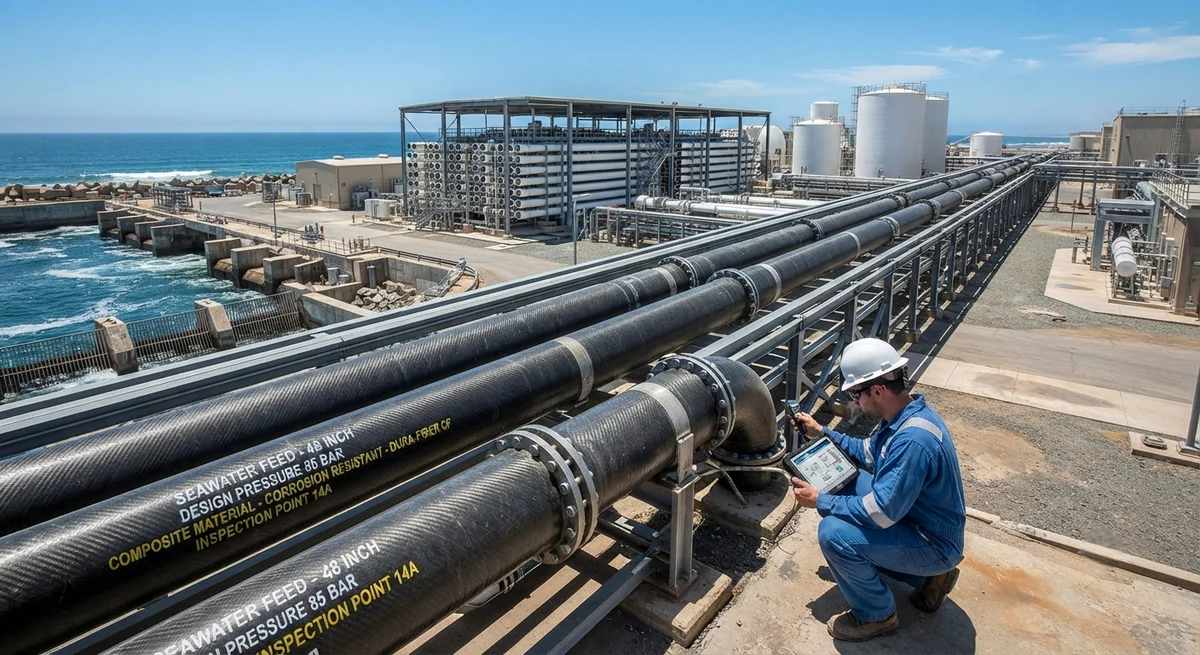

Углеродные трубопроводы для опреснительных заводов: коррозионная стойкость и анализ стоимости

Почему углеродные трубопроводы важны для опреснения

Заводы по опреснению морской воды работают в одной из самых агрессивных коррозионных сред на Земле. Высоконапорная соленая вода, остаточный хлор, повышенные температуры и непрерывный поток создают идеальные условия для деградации материалов трубопроводов. Традиционные материалы, такие как нержавеющая сталь 316L, супердуплексная нержавеющая сталь, медно-никелевые сплавы и сталь с ПВХ-покрытием, широко используются, но каждый имеет критический недостаток: либо коррозионная стойкость недостаточна, либо вес делает монтаж дорогим, либо затраты на техническое обслуживание в течение жизненного цикла выходят из-под контроля.

Трубопроводы из углеродного волокна (CFRP) предлагают принципиально иную ценностную proposition. Заменяя металлические трубы на композиты из углеродного волокна, операторы заводов могут устранить гальваническую коррозию, снизить вес до 70 процентов и достичь срока службы более 30 лет при минимальном обслуживании. Для крупномасштабных опреснительных заводов, производящих 500 000 кубометров пресной воды в день, эти преимущества напрямую преобразуются в миллионы долларов экономии в течение эксплуатационного срока завода.

Коррозионная стойкость: прямое сравнение

Фундаментальное преимущество CFRP-трубопроводов в опреснении — их полная невосприимчивость к электрохимической коррозии. В отличие от металлических труб, которые полагаются на пассивные оксидные слои для защиты, углеродные композиты не корродируют в присутствии хлоридов, бромидов и растворенного кислорода. В этом разделе сравниваются коррозионные характеристики CFRP со стандартными материалами для опреснительных трубопроводов в условиях ускоренных испытаний, моделирующих 20 лет эксплуатации.

Результаты ускоренных коррозионных испытаний

Материал	Скорость коррозии (мм/год)	Глубина питтинга (мм) после 5000ч	Порог хлоридов (ppm)	Расчетный срок службы (лет)
Углеродное волокно / Эпоксид (CFRP)	< 0.001	Не обнаружено	> 200 000	30+
Нержавеющая сталь 316L	0.025 – 0.050	0.80	2 000	10–15
Супердуплексная SS 2507	0.010 – 0.025	0.35	10 000	15–20
Медно-никелевый 90/10	0.020 – 0.040	0.60	5 000	8–12
ПВХ / ХПВХ	< 0.005	0.05 (поверхн.)	Неогранич.	10–20
Стеклопластик (GRE/GRP)	< 0.002	0.10 (вздутие)	Неогранич.	15–25

CFRP не показывает измеримого питтинга после 5 000 часов воздействия 3,5-процентного раствора хлорида натрия при 60°C, в то время как нержавеющая сталь 316L развила питтинги средней глубиной 0,80 мм. Сочетание химически инертной эпоксидной матрицы и высокопрочного армирования углеродным волокном создает барьер, который агрессивные ионы просто не могут проникнуть.

Анализ стоимости жизненного цикла: 25-летняя совокупная стоимость владения

При оценке материалов трубопроводов для опреснительного завода начальная стоимость материала — лишь один компонент уравнения совокупного владения. Затраты на монтаж, простои на обслуживание, затраты на химическую обработку и частота замены — все вносит значительный вклад. В следующей таблице представлено сравнение 25-летней совокупной стоимости владения для типового 1000-метрового трубопровода рассола высокого давления обратного осмоса (DN 300, расчетное давление 25 бар).

Сравнение 25-летней TCO (на 1000 метров трубопровода DN 300)

Компонент затрат	CFRP	Супердуплекс SS 2507	Медно-никелевый 90/10	GRP
Стоимость материала	$185 000	$320 000	$280 000	$95 000
Монтажные работы	$45 000	$120 000	$110 000	$55 000
Опорные конструкции	$12 000	$55 000	$50 000	$25 000
Годовое обслуживание	$800	$4 500	$5 200	$2 800
25-летнее обслуживание (всего)	$20 000	$112 500	$130 000	$70 000
Замена (один раз)	$0	$320 000	$280 000	$95 000
25-летняя TCO	$262 000	$927 500	$850 000	$340 000

25-летняя TCO CFRP на 72 процента ниже, чем у супердуплексной нержавеющей стали, и на 69 процентов ниже, чем у медно-никелевого сплава. Даже по сравнению с GRP — широко считающимся бюджетным вариантом — CFRP экономит 23 процента за полный жизненный цикл, поскольку GRP требует более частой замены и более высоких затрат на обслуживание.

Ключевые преимущества помимо коррозионной стойкости

Снижение веса и экономика монтажа

Трубопровод из углеродного волокна весит примерно одну шестую часть эквивалентного трубопровода из нержавеющей стали. Труба CFRP DN 300 весит примерно 8 кг на метр по сравнению с 48 кг для нержавеющей стали 316L. Это преимущество в весе имеет каскадные выгоды:

• Снижение требований к фундаменту и опорным конструкциям — экономия $40 000–60 000 на километр
• Меньшие и более дешевые краны и подъемное оборудование, необходимые при монтаже
• Более высокая скорость монтажа — бригада может устанавливать 40–60 метров CFRP в день против 15–25 метров стали
• Снижение транспортных расходов, особенно для удаленных или морских опреснительных площадок
• Снижение риска травмирования рабочих при тяжелых ручных операциях

Тепловые и гидравлические характеристики

CFRP демонстрирует более низкую теплопроводность (0,3–0,5 Вт/м·К), чем металлические трубы (15–50 Вт/м·К), что снижает потери тепла в термических опреснительных процессах. Гладкая внутренняя поверхность CFRP — с абсолютной шероховатостью всего 0,005 мм по сравнению с 0,045 мм для коммерческой стали — снижает потери на трение на 30–50 процентов. Это напрямую преобразуется в более низкие затраты энергии на перекачку, которые обычно составляют 30–40 процентов операционных расходов опреснительного завода.

Устойчивость к биообрастанию

Морское биообрастание — постоянная проблема в трубопроводах забора и сброса морской воды. Непроводящая гладкая поверхность CFRP обеспечивает минимальные точки прикрепления для ракушек, мидий и биопленки. Исследования на действующих опреснительных заводах показывают, что CFRP-трубопроводы требуют механической очистки на 60–80 процентов реже по сравнению с металлическими альтернативами, а гладкая поверхность делает химическую очистку хлором или биоцидами более эффективной при более низких концентрациях.

Часто задаваемые вопросы

Как CFRP-трубопроводы выдерживают линии рассола RO высокого давления, работающие выше 80 бар?

CFRP-трубопроводы могут быть спроектированы на давление разрыва, превышающее 200 бар, за счет селективной ориентации волокон в процессе filament winding. Для линий рассола RO, работающих при 80–85 бар, стандартная толщина стенки CFRP 6–10 мм обеспечивает коэффициент запаса прочности 2,5 или выше. Усталостная прочность материала отличная — трубы CFRP продемонстрировали более 1 миллиона циклов давления без разрушения в лабораторных испытаниях.

Каков риск УФ-деградации для CFRP-трубопроводов, установленных над землей?

Стандартные эпоксидные матрицы, используемые в CFRP-трубопроводах, восприимчивы к УФ-деградации при длительном воздействии. Однако большинство систем CFRP-трубопроводов на опреснительных заводах либо заглублены, либо покрыты УФ-стойкими покрытиями (такими как полиуретановые или акриловые верхние слои), либо установлены внутри кабельных лотков и трубных галерей. При правильной УФ-защите надземные CFRP-трубопроводы имеют срок службы, превышающий 25 лет в условиях солнечного воздействия на Ближнем Востоке.

Можно ли отремонтировать CFRP-трубопровод в полевых условиях?

Да. Системы CFRP-трубопроводов могут быть отремонтированы с использованием композитных ремонтных комплектов, широко доступных от нескольких производителей. Типичный ремонт включает очистку поврежденного участка, наложение конической заплаты из предварительно пропитанной углеродной ткани и отверждение. Отремонтированный участок обычно восстанавливает 90–100 процентов исходного номинального давления. В отличие от металлических труб, ремонт CFRP не требует сварки или разрешений на горячие работы.

Как стоимость CFRP-трубопроводов сравнивается с титановыми для применения в теплообменниках опреснительных установок?

Титан примерно в 4–6 раз дороже CFRP в пересчете на единицу длины при эквивалентных номинальных давлениях. Хотя титан обладает превосходной коррозионной стойкостью — даже превосходя CFRP в некоторых высокотемпературных хлорных средах — его высокая стоимость материала и сложность сварки делают его экономически нецелесообразным для трубопроводов большого диаметра. CFRP занимает оптимальную позицию по соотношению цена-качество между высококлассным титаном и среднеценовой супердуплексной нержавеющей сталью.

Какие кодексы и стандарты регулируют применение CFRP-трубопроводов на опреснительных заводах?

К применению CFRP-трубопроводов в опреснительных установках применимы несколько международных стандартов: ASME B31.3 (Технологические трубопроводы, глава X для армированных реактопластов), ASTM D2996 (Трубы filament-wound), ISO 14692 (Нефтяная и газовая промышленность — Трубопроводы из стеклопластика) и стандарт AWWA C950 для стеклопластиковых напорных труб. Многие владельцы заводов дополняют их проектно-специфическими требованиями, касающимися огнестойкости, испытаний под давлением и проверки целостности соединений.
