Техническое сравнение производства труб из углеволокна методами рулонной намотки и пултрузии — механические свойства, допуски, экономика и критерии выбора.
Введение: Две философии производства труб из углеволокна
Трубы из углеволокна — одни из самых распространенных полуфабрикатов. Мировое производство превышает 18 000 тонн (2026 г.). Два процесса составляют 85%: рулонная намотка и пултрузия. Несмотря на внешнее сходство, эти процессы создают принципиально разные продукты.
Основы процессов

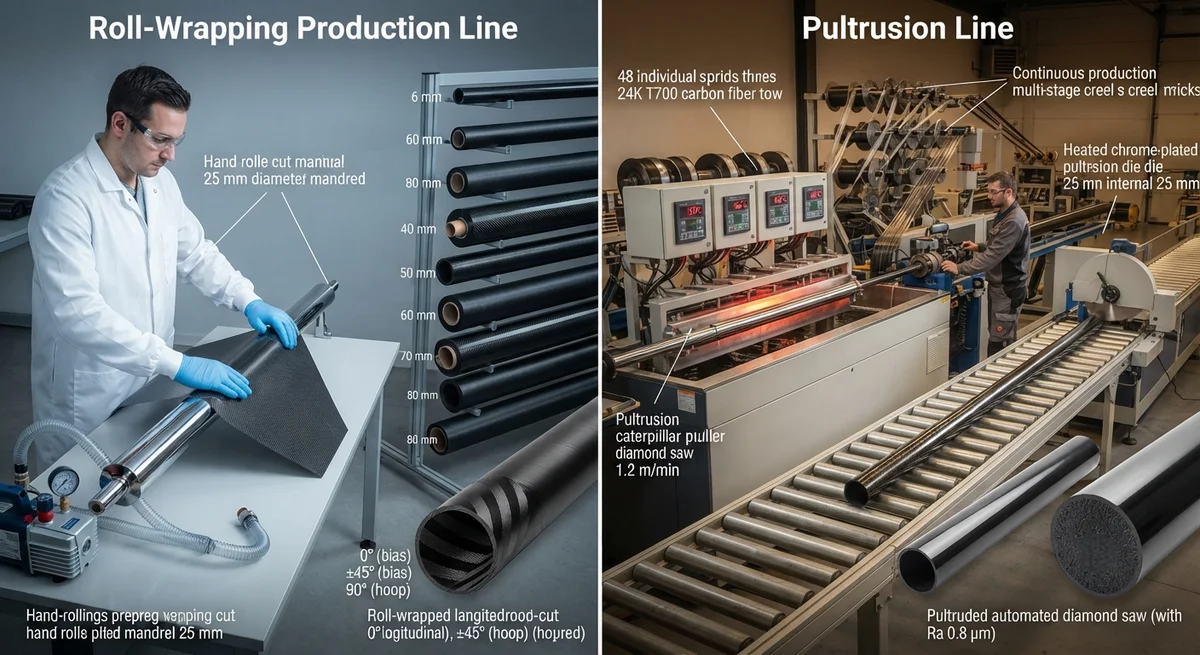

Рулонная намотка
Препрег (ткань/лента с частично отвержденной эпоксидной смолой) наматывается на полированную стальную оправку, вакуумируется и отверждается в автоклаве при 120–180°C. Ключевое преимущество: возможность точной ориентации волокон — 0° (осевая жесткость), ±45° (кручение), 90° (кольцевая прочность).
Пултрузия
Непрерывный процесс: жгуты углеродного волокна протягиваются через ванну со смолой и нагретую фильеру (140–200°C). Скорость 0,5–3,0 м/мин. Преимущество: непрерывные продольные волокна по всей длине. Недостаток: ограниченная гибкость ориентации волокон.
| Параметр | Рулонная намотка | Пултрузия | Преимущество |
|---|---|---|---|
| Гибкость ориентации | 0° до ±90° | В основном 0° | Намотка |
| Макс. наружный диаметр | 300 мм | 200 мм | Намотка |
| Стандартная длина | 500–3 000 мм | 2 000–12 000 мм | Пултрузия |
| Прочность на кручение | 120–250 МПа | 40–80 МПа | Намотка |
| Концентричность | ±0,05–0,15 мм | ±0,02–0,08 мм | Пултрузия |
| Объемная доля волокна | 58–65% | 55–62% | Намотка |
Экономика производства
| Объем (труб/год) | Намотка (за трубу) | Пултрузия | Экономия |
|---|---|---|---|
| 100 | $28–$45 | $18–$30 | 30–36% |
| 1 000 | $14–$22 | $7–$12 | 45–50% |
| 10 000 | $8–$14 | $3,50–$6 | 55–60% |
| 100 000 | $5–$9 | $2–$3,50 | 55–62% |
Часто задаваемые вопросы
Можно ли в пултрузии использовать волокна под ±45°?
Обычная пултрузия ограничена ориентацией около 0°. Специализированные линии могут добавлять поверхностный слой ±45° (5–15% волокон), но этого недостаточно для значительных крутящих нагрузок.
Сравнение стоимости сырья?
Препрег для намотки: $35–$65/кг. Сухое волокно для пултрузии: $15–$25/кг + смола $4–$12/кг. Готовая труба: $45–$70/кг (намотка) vs $20–$38/кг (пултрузия).
Максимальная длина труб рулонной намотки?
Практический предел: 3 000 мм. До 6 000 мм возможно со спецоборудованием, но стоимость на 40–60% выше за каждые 1 000 мм сверх 3 000 мм.
