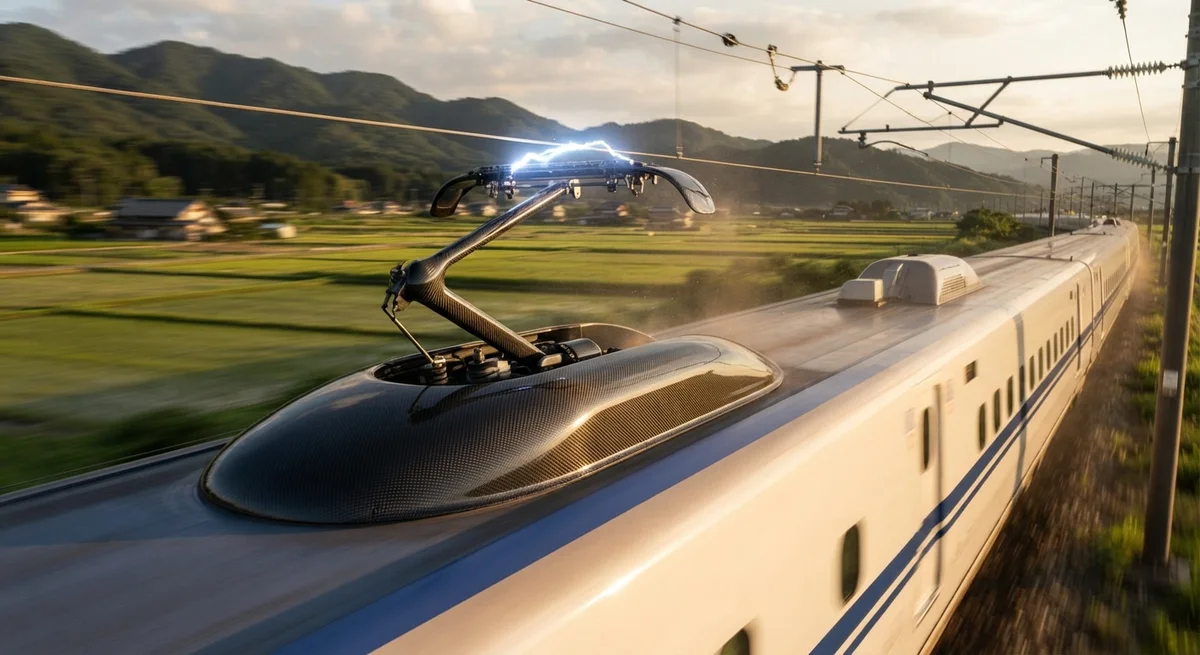

Углепластиковые компоненты пантографов для железных дорог — системы токосъема нового поколения

Введение

Пантограф — один из наиболее механически нагруженных узлов любого электроподвижного состава. Он должен поддерживать непрерывный контакт с контактным проводом при скоростях от 0 до 350+ км/ч, выдерживая аэродинамические нагрузки, электрическую дугу, вибрацию, обледенение и воздействие дождя, соли и песка. Каждый килограмм массы в верхней части пантографа напрямую влияет на вариацию контактного усилия, качество токосъема и износ как угольной вставки, так и контактного провода.

Углепластик (CFRP) предлагает убедительную альтернативу традиционным материалам — алюминиевым сплавам, нержавеющей стали и меди. Мировой рынок пантографов оценивался примерно в $1,2 млрд в 2025 году, и CFRP-компоненты, по прогнозам, займут 18–22% новых закупок к 2030 году.

Состав компонентов пантографа

Компонент	Традиционный материал	CFRP-альтернатива	Снижение веса
Верхняя рама / головка	Алюминий 6061-T6	CFRP труба + узлы	45–55%
Нижний рычаг	Алюминий / нерж. сталь	CFRP коробчатое сечение	50–60%
Держатель угольной вставки	Алюминиевый профиль	CFRP пултрудированный профиль	40–50%
Основание / опора изолятора	Нерж. сталь + керамика	CFRP труба с интегрированным изолятором	35–45%
Направляющие рога токосъемника	Нерж. сталь / латунь	CFRP литьевая деталь	55–65%

Масса обычного однорычажного пантографа для высокоскоростных поездов: 250–320 кг. Замена верхней рамы, головки, нижнего рычага и направляющих на CFRP снижает массу до 140–180 кг — уменьшение на 35–44%.

Динамика токосъема на высоких скоростях

Параметр	Алюминиевый пантограф	CFRP пантограф	Улучшение
Общая масса	280–320 кг	140–180 кг	−44%
Масса верхней рамы	85–110 кг	38–55 кг	−50%
Статическое контактное усилие	70–90 Н	50–70 Н	−22%
СКО усилия @ 300 км/ч	22–32 Н	12–18 Н	−45%
Интенсивность дугообразования	1,8–3,5%	0,5–1,2%	−65%
Износ угольной вставки (мм/10⁴ км)	2,5–4,0	1,2–2,0	−48%

Коррозионная стойкость

Фактор	Алюминий 6061	Нерж. сталь 304	CFRP (эпоксид)
Соляной туман (1 000 ч)	Питтинг 50–150 мкм	Поверхностные пятна	Нет деградации
Озон (200 pphm, 500 ч)	Утолщение оксида	Сохранение пассивации	Окисление < 5 мкм
Электролитическая коррозия (DC 1 500 В)	Гальваническая коррозия	Низкий риск	Электроизоляция
Циклы температуры (−40°C...+80°C)	Без деградации	Без деградации	Микротрещины после 500–800 циклов

Электрические аспекты

CFRP электропроводен (1,5–6,0×10⁻³ Ом·см), но значительно уступает меди (1,7×10⁻⁶ Ом·см). Поэтому CFRP-компоненты не могут служить основным токоведущим путем. Используется гибридная схема: угольная вставка → медный гибкий шунт → нижняя рама, минуя CFRP-детали. CFRP-структура — только механическая опора.

Производство и цепочка поставок

Процесс	Типичные детали	Объем	Стоимость оснастки
Намотка нитью	Трубы верхней рамы	500–5 000/год	$15 000–$40 000
Пултрузия	Профили держателей	5 000–50 000/год	$30 000–$80 000
Пресс-формование препрега	Кронштейны, рога	1 000–20 000/год	$40 000–$120 000

Для железнодорожного применения CFRP-компоненты должны соответствовать стандартам EN 45545-2 (пожаробезопасность, дым, токсичность). Уровень HL3: тепловыделение ≤ 90 кВт/м², плотность дыма D_s(4) ≤ 180, индекс токсичности CIT < 0,45.

Пример: пантограф CR400 Fuxing

На поездах CR400 Fuxing (350 км/ч, Китай) с 2023 года применяются CFRP-верхние рамы производства Zhuzhou CRRC Times Electric. Результаты 18 месяцев эксплуатации: снижение массы рамы на 39% (93→57 кг), СКО контактного усилия с 28 до 16 Н, ресурс угольной вставки увеличен на 47% (95 000→140 000 км), ни одного коррозионного события, снижение энергопотребления на 3,2%.

Часто задаваемые вопросы

Совместимы ли CFRP-пантографы с существующими контактными сетями?

Да. Геометрия контакта, усилие прижатия и профиль угольной вставки сохраняются. Установка CFRP-верхней рамы на существующее основание — распространенный первый шаг, не требующий модификации контактной сети.

Каков срок службы CFRP-компонентов пантографа?

15–20 лет в магистральной эксплуатации. Усталостные испытания по EN 15086 требуют 10⁷ циклов — CFRP проходит с запасом. Основной лимитирующий фактор — УФ-деградация эпоксидной матрицы.

Сравнение стоимости CFRP и алюминия?

Начальная цена CFRP в 2–3 раза выше, но TCO за 20 лет на 10–18% ниже за счет: меньшего износа контактного провода, увеличенного ресурса угольных вставок, отсутствия коррозионного обслуживания и повышенной энергоэффективности.

Можно ли использовать CFRP-пантографы в условиях обледенения?

Да, и они дают значительные преимущества. Теплопроводность CFRP (0,5–1,0 Вт/м·К) ниже, чем у алюминия (167 Вт/м·К), что уменьшает передачу тепла к накопившемуся льду. Гидрофобность CFRP снижает прочность сцепления льда на 40–60% по сравнению с алюминием. Для тяжёлого обледенения возможны интегрированные CFRP-нагреватели с дополнительным весом менее 2 кг на пантограф.

Заключение

Углепластик занимает прочные позиции в производстве пантографов благодаря снижению массы на 35–44% и каскадным улучшениям качества токосъема, износа и эксплуатационной эффективности. Отсутствие коррозии, улучшенная динамика и более низкая стоимость жизненного цикла делают CFRP-пантографы все более стандартной спецификацией для новых высокоскоростных поездов и метро по всему миру.
