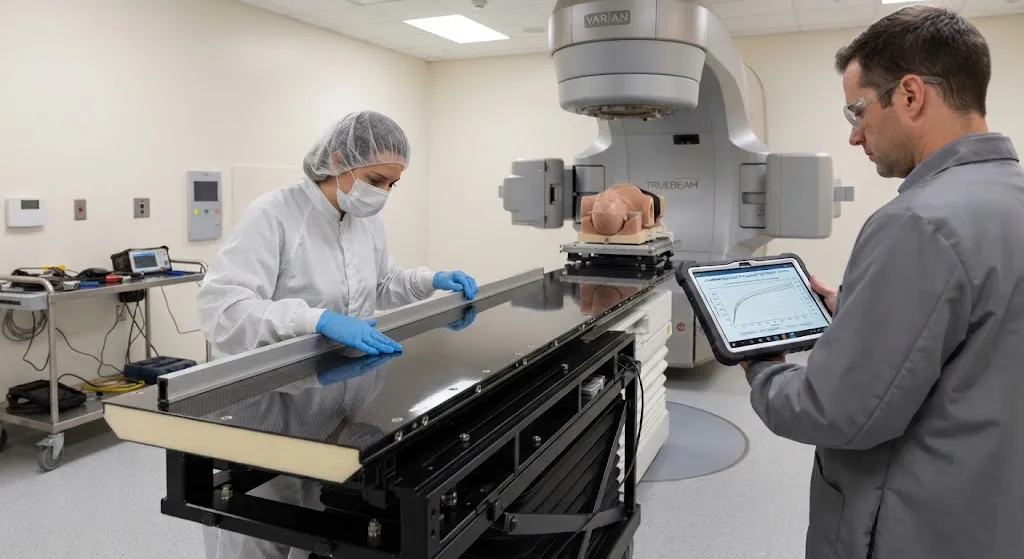

Углеволоконные столы для лучевой терапии: радиационная прозрачность и жесткость для систем линак

Введение

Лечебный стол выполняет две задачи одновременно, и вторая молча решает, удастся ли первая. Он должен удерживать пациента в точно спланированном положении во время лечения, которое может длиться несколько минут, и как можно меньше мешать мегавольтному фотонному пучку, направленному на опухоль. Каждый грамм материала стола на пути пучка рассеивает и поглощает излучение, слегка ухудшая распределение дозы, на котором построен план лечения. Углеволоконные композиты решают это противоречие лучше любого другого конструкционного материала: углеволоконная сэндвич-панель достаточно жесткая, чтобы выдерживать нагрузку пациента 250 кг с прогибом всего в несколько миллиметров, и при этом достаточно тонкая и легкая, чтобы создавать эквивалент ослабления излучения примерно 1-2 мм алюминия при 6 МВ.

Эта статья написана для отделений лучевой терапии, интеграторов линак и покупателей медицинских устройств, которым необходимо заказать или закупить лечебный стол. Мы рассматриваем физику ослабления пучка, сэндвич-архитектуру панелей, благодаря которой углеволоконные столы работают, производственные допуски, отличающие хорошие столы от плохих, и критерии спецификации, которые следует проверить перед покупкой. Тот же опыт в области углеволокна, что стоит за нашими промышленными продуктовыми линейками, применим и здесь, а данные о материалах в этой статье отражают то, что действительно обеспечивает качественно изготовленный клинический стол.

Почему углеволокно заменило металлические столешницы

Ранние столы для лучевой терапии изготавливались из алюминия или стали, потому что ничто другое не выдерживало нагрузку. Проблема в том, что каждая металлическая конструкция на пути пучка ослабляет и ужесточает фотонный пучок, сдвигая кривую глубинной дозы и вынуждая систему планирования лечения компенсировать это поправочными коэффициентами. С углеволокном проблема прозрачности пучка практически исчезает. Ключевые параметры обычно сообщаются как эквивалент ослабления алюминия: толщина алюминия, которая поглотила бы ту же долю пучка.

Материал	Эквивалент ослабления при 6 МВ	Поверхностная плотность	Жесткость на изгиб	Типичное применение
Сплошная алюминиевая плита	3-5 мм экв. алюминия на 10 мм плиты	27 кг на квадратный метр на 10 мм	Высокая	Столы старого образца, базовые рамы
Стальная плита	6-10 мм экв. алюминия на 10 мм плиты	78 кг на квадратный метр на 10 мм	Очень высокая	Несущие конструкции, рельсовые системы
Сплошной углеволоконный ламинат	1,5-2,5 мм экв. алюминия	12-16 кг на квадратный метр	Умеренная	Тонкие визуализирующие панели
Углеволоконный сэндвич (пенопластовый сердечник)	1,0-2,0 мм экв. алюминия	6-9 кг на квадратный метр	Очень высокая	Современные лечебные столы

Из этой таблицы следуют два вывода. Во-первых, углеволоконный сэндвич обеспечивает жесткость гораздо более тяжелой металлической сборки при доле веса, что также облегчает движение и позиционирование моторизованного стола. Во-вторых, низкое ослабление означает, что системе планирования лечения требуется меньше поправочных коэффициентов, что повышает точность дозы в мишени. Эти два преимущества вместе объясняют, почему углеволокно теперь является стандартной спецификацией для современных столов линак у всех крупных производителей.

Архитектура сэндвич-панели

Клиническая столешница — это не плоский углеволоконный лист, а сэндвич-панель, сконструированная из трех функциональных зон:

• Облицовочные слои: Два тонких углеволоконных ламинатных слоя, обычно толщиной 0,5-1,5 мм, сотканных из ткани 3K или 6K в эпоксидной матрице. Схема плетения и ориентация слоев выбираются так, чтобы максимизировать жесткость на изгиб в продольном направлении, сохраняя панель тонкой.
• Сердечник: Низкоплотный пенопластовый сердечник, обычно из сшитого ПВХ или пены PMI толщиной 20-40 мм, который разделяет облицовочные слои и воспринимает сдвиговые нагрузки. Именно сердечник превращает пару гибких оболочек в жесткую панель, точно так же, как в панелях пола самолета.
• Кромки и зоны вставок: Локальные утолщения вокруг монтажных отверстий, точек шарниров и аксессуарных рельсов, где сплошной ламинат или сердечник большей плотности предотвращает смятие и распределяет концентрированные нагрузки от аксессуаров позиционирования пациента.

Смоляная система — тихое, но критическое решение. Матрица должна быть стабильной к излучению в течение всего срока службы стола, размерно стабильной при многократных нагрузках пациента и совместимой с дезинфицирующими химикатами, используемыми между пациентами. Стандартные аэрокосмические эпоксидные системы удовлетворяют всем трем требованиям, поэтому производители столов полагаются на ту же технологию препрегов, что используется в интерьерах самолетов. Отвержденная панель также должна сохранять допуск плоскостности примерно плюс-минус 1 мм по всей длине, потому что деформированная столешница делает воспроизводимое позиционирование пациента невозможным.

Ослабление пучка и визуализация

Требование к ослаблению меняется в зависимости от того, где на пути пучка находится стол и какую визуализацию использует линак. Современные линак сочетают лечебный пучок с конусно-лучевой КТ киловольтного диапазона и портальной визуализацией мегавольтного диапазона, и стол должен быть совместим со всеми ними.

• Мегавольтный лечебный пучок (6-18 МВ): Ослабление примерно масштабируется с электронной плотностью, а низкая плотность углеволокна удерживает эквивалент ослабления алюминия на уровне около 1-2 мм. Этот уровень достаточно мал, чтобы большинство систем планирования лечения справлялись с ним одной поправкой на ослабление стола.
• Киловольтная визуализация (конусно-лучевая КТ): Фотоэлектрическое поглощение доминирует на киловольтных энергиях, и здесь преимущество углеволокна еще больше, потому что материалы с низким атомным номером ослабляют киловольтные пучки гораздо меньше, чем металлы, на единицу жесткости.
• Электронные пучки: Электронные пучки сильнее ослабляются и рассеиваются любым материалом, поэтому столешницы для электронного лечения делаются настолько тонкими, насколько позволяет конструкция, а сэндвич-конструкция помогает сохранять низкую эффективную толщину.

У углеволокна есть одно ограничение, о котором покупатели должны знать: волокна электропроводны, поэтому непокрытый углеволоконный стол может создавать артефакты в некоторых системах визуализации и требует правильного заземления. Авторитетные производители решают эту проблему тонким изолирующим или герметизирующим слоем и явной схемой заземления. Это пункт спецификации, о котором стоит спросить при закупке, потому что он влияет на качество изображения на той же системе.

Производственные допуски и контроль качества

Разница между столом, который держит позицию десять лет, и столом, который дрейфует в течение шести месяцев, решается в пресс-форме. Качественные углеволоконные столешницы изготавливаются в парных металлических или композитных формах с отверждением в автоклаве или под прессом, что контролирует три вещи, важные клинически:

Параметр	Типичная спецификация	Почему это важно
Плоскостность поверхности	В пределах плюс-минус 1 мм по всей длине	Воспроизводимое позиционирование пациента
Прогиб под нагрузкой	Менее 5 мм при номинальном весе пациента	Точность наведения дозы
Объемная доля волокна	55-65%	Постоянная жесткость и ослабление
Содержание пустот	Ниже 2%	Равномерная прочность, без слабых зон
Равномерность ослабления	В пределах 0,2 мм экв. алюминия по панели	Последовательные поправки дозы

Каждая произведенная панель должна сопровождаться документированными данными контроля качества: результатами ультразвукового контроля, измерениями отвержденной толщины и плоскостности и проверкой ослабления на эталонном линак. Оценивая поставщика, запрашивайте эту документацию, а не полагайтесь на маркетинговые спецификации. Производственный процесс также определяет долгосрочное поведение: правильно отвержденная и герметизированная панель противостоит проникновению влаги, сохраняет размерную стабильность и выдерживает ежедневное протирание дезинфицирующими средствами, которого требует клиническое использование.

Часто задаваемые вопросы

Сколько излучения ослабляет углеволоконный стол?

Качественно спроектированная углеволоконная сэндвич-столешница создает эквивалент ослабления примерно 1-2 мм алюминия при 6 МВ, по сравнению с 3-10 мм для металлических плит на столах старого образца. При киловольтных энергиях визуализации преимущество еще больше, потому что низкий атомный номер углерода поглощает киловольтные фотоны гораздо меньше, чем металлы, на единицу жесткости. Точное значение зависит от толщины и конструкции панели, поэтому производители публикуют показатели эквивалента ослабления алюминия для своих конкретных продуктов, а система планирования лечения использует специфическую для стола поправку, а не универсальную.

Почему жесткость так же важна, как и радиационная прозрачность?

Потому что точность дозы зависит от геометрии. Если столешница прогибается под весом пациента, опухоль смещается относительно запланированного положения пучка, и фактическое распределение дозы больше не соответствует плану. Углеволоконная сэндвич-панель достигает жесткости на изгиб гораздо более толстой металлической плиты, потому что разделенные облицовочные слои воспринимают изгибающие нагрузки с большим плечом момента, а низкоплотный сердечник воспринимает сдвиг. В результате стол прогибается всего на несколько миллиметров при полной номинальной нагрузке, при доле веса металлического эквивалента и с гораздо лучшей прозрачностью для пучка.

Можно ли отремонтировать углеволоконный стол при повреждении?

Да, с ограничениями. Небольшие сколы кромок и повреждения поверхности можно устранить аэрокосмическими процедурами латания: поврежденный участок удаляется, укладывается ступенчатая заплата из совместимого препрега, и ремонт отверждается под вакуумным давлением. Структурные ремонты, затрагивающие несущую вставку или большую площадь, обычно требуют возврата панели производителю, потому что жесткость и ослабляющие свойства отремонтированной зоны должны соответствовать оригиналу. Поскольку клинические столы несут критически важные для безопасности нагрузки пациентов, большинство учреждений заменяют, а не ремонтируют на месте серьезно поврежденную столешницу, и это одна из причин покупать у производителя, который может поставить документированную замену с тем же механическим и ослабляющим профилем.

Что следует проверить при покупке углеволоконного стола для лучевой терапии?

Пять пунктов спецификации важнее всего: опубликованный эквивалент ослабления алюминия при используемых вами энергиях пучка, номинальная нагрузка пациента и прогиб при этой нагрузке, допуск плоскостности и метод его измерения, документация контроля качества панелей (объемная доля волокна, содержание пустот, ультразвуковой контроль), а также заземление и обработка поверхности для совместимости с визуализацией. Следует также убедиться, что стол интегрируется с вашим конкретным линак и аксессуарами позиционирования пациента, и спросить о клинических эталонных установках производителя. Низкая цена на стол без документированных данных контроля качества — это ложная экономия в отделении, где воспроизводимость является смыслом всего.

Заключение

Углеволоконные столы для лучевой терапии доминируют в современных кабинетах линак по очевидной причине: они сочетают прозрачность для пучка, которой требует точность дозы, с жесткостью, необходимой для безопасности пациента, в конструкции, достаточно легкой для моторизованных систем позиционирования. Сэндвич-архитектура панелей, стабильные к излучению смоляные системы и документированные производственные допуски — это разница между столом, который способствует точному лечению, и столом, который молча его ухудшает.

Для интеграторов медицинских устройств и онкологических отделений, заказывающих столы или визуализирующие панели, практические вопросы — это данные об ослаблении, структурная сертификация и производственная документация. Изучите наш ассортимент углеволоконных листов и сэндвич-панелей с опубликованными механическими свойствами, или свяжитесь с нашей инженерной командой, чтобы обсудить радиационно-прозрачные композитные решения для вашей медицинской программы.
