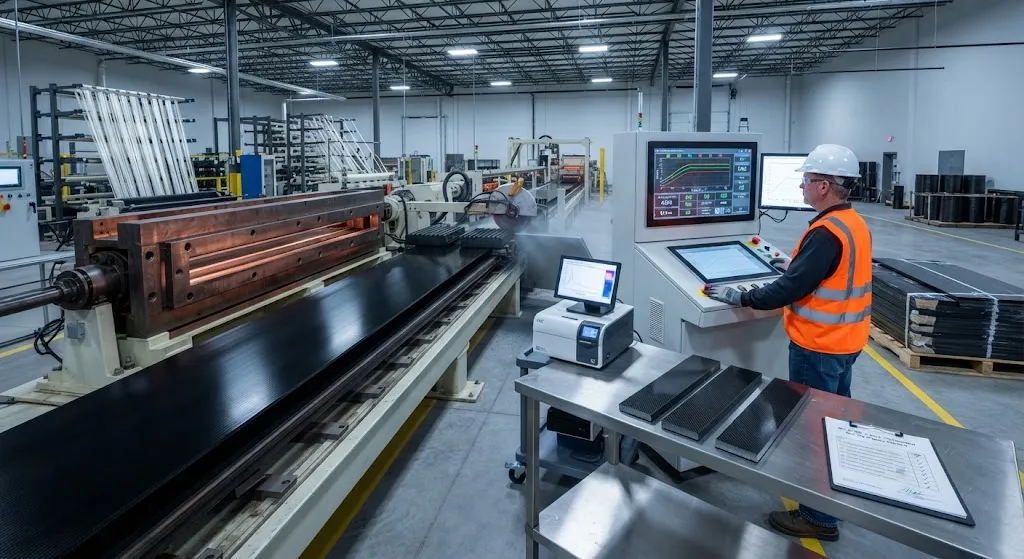

Контроль процесса пултрузии для лонжеронных поясов ветролопастей: кинетика отверждения, усилие протяжки и качество по IEC 61400-5

Введение

Пултрузионные углеволоконные пластины вытеснили выкладку препрега как доминирующий процесс изготовления лонжеронных поясов ветролопастей, и причина экономическая: линия пултрузии превращает углеродный жгут в готовую пластину со скоростью 0,3-1,5 метра в минуту с долей трудозатрат ручной выкладки и объемной долей волокна выше 65%. Переход произошел быстро по всей ветроэнергетической отрасли: такие производители, как Kineco Exel, ввели в Индии специализированные мощности пултрузии углерода для поставки материала лонжеронных поясов, сертифицированного по IEC 61400-5. Но пултрузия не прощает ошибок. Кинетика отверждения, усилие протяжки и температура матрицы непрерывно взаимодействуют, и дрейф температуры матрицы на несколько градусов может незаметно изменить степень отверждения каждой пластины, произведенной в эту смену.

В этой статье рассматриваются три столпа контроля процесса пултрузии для ветровых углеродных пластин: кинетика отверждения, определяющая, насколько быстро смола может быть протянута через матрицу; сигнал усилия протяжки, в реальном времени раскрывающий, что происходит внутри матрицы; и система качества IEC 61400-5, превращающая данные процесса в сертифицированные механические характеристики. Для инженеров, закупающих материал лонжеронных поясов или налаживающих собственные линии, эти параметры отделяют материал, проходящий испытания полного сечения, от материала, который отказывает на пятом метре.

Почему лонжеронные пояса перешли на пултрузию

Лонжеронные пояса несут большую часть изгибающей нагрузки лопасти, а длины лопастей свыше 80 метров сделали углеродное волокно экономически необходимым в поясе. Конкурируют три производственных маршрута:

• Выкладка препрега и отверждение в автоклаве: историческая базовая технология с отличным контролем качества, но медленными циклами, высокими энергозатратами и трудоемкой выкладкой, которую трудно масштабировать для лопастей класса 90-120 метров.
• Вакуумная инфузия смолы по сухому пакету волокна: ниже стоимость оснастки, чем в автоклаве, но ограниченная объемная доля волокна и более медленное производство с риском пористости в толстых сечениях пояса.
• Пултрузионные углеродные пластины, склеиваемые в оболочку лопасти: современный отраслевой стандарт, при котором пластины толщиной 4-8 мм производятся непрерывно, режутся по длине и клеевым способом соединяются с оболочкой при сборке лопасти.

Пултрузия выигрывает по объемной доле волокна, однородности и производительности. Типичная линия выпускает 50-200 килограммов пластины в час, и процесс внутренне воспроизводим, поскольку каждый метр пластины проходит через одну и ту же нагретую матрицу в одних и тех же условиях. Задача в том, чтобы удерживать эти условия в узких окнах в течение часов непрерывного производства.

Кинетика отверждения и температурное окно матрицы

Смоляная система для ветровой пултрузии представляет собой наполненную эпоксидную смолу, сформулированную для быстрого отверждения при повышенной температуре, обычно с температурой стеклования выше 120 градусов Цельсия после пост-отверждения. Кинетика отверждения следует зависимости Аррениуса: скорость реакции примерно удваивается при повышении температуры на каждые 10 градусов, но реакция экзотермична, поэтому температура матрицы и температура смолы связаны друг с другом. Слишком холодно — и пластина выходит недоотвержденной со степенью отверждения ниже 90%; слишком горячо — и экзотерма в центре толстой пластины может превысить температуру деградации смолы, создавая пустоты и внутренние напряжения.

Производственные линии управляют этим с помощью нескольких независимо контролируемых зон нагрева по длине матрицы. Типичная матрица длиной 1,5-2,5 метра разделена на четыре-шесть зон с повышением температуры от 100-130 градусов Цельсия на входе до 150-180 градусов в конечной зоне. Уставки определяются исследованиями дифференциальной сканирующей калориметрии (ДСК) фактической партии смолы, поскольку кинетика отверждения наполненной эпоксидной смолы меняется в зависимости от содержания наполнителя, количества отвердителя и срока хранения партии. При замене партии смолы температурный профиль должен быть повторно валидирован; предприятия, пропускающие этот шаг, внезапно сталкиваются с пористостью или разбросом жесткости.

Параметр процесса	Типичное окно	Основной рычаг управления
Температура матрицы, зона входа	100-130 °C	Мощность нагрева, время гелеобразования
Температура матрицы, конечная зона	150-180 °C	Степень отверждения на выходе
Скорость протяжки	0,3-1,5 м/мин	Натяжение линии, полнота отверждения
Степень отверждения на выходе	85-95% (цель)	Контроль ДСК, уставки зон
Объемная доля волокна	65-70%	Количество жгутов, уровень ванны смолы
Температура ванны смолы	30-45 °C	Вязкость, качество пропитки

Усилие протяжки как сигнал процесса в реальном времени

Усилие протяжки — самый информативный сигнал на линии пултрузии, поскольку оно интегрирует каждую неисправность внутри матрицы. Стационарное усилие отражает баланс между вязкостью смолы, трением о поверхность матрицы и уплотнением волокна; внезапный рост на 20-30% обычно указывает на преждевременное гелеобразование смолы внутри матрицы, часто из-за перегрева зоны входа. Медленный ползущий рост в течение часов сигнализирует о накоплении смолы на поверхности матрицы, что является предвестником остановки для очистки. Пики усилия коррелируют с обрывами жгутов или недостатком смолы, оба из которых создают скрытые пустоты внутри пластины, проявляющиеся позже как пористость при ультразвуковом контроле.

Современные линии оснащают протяжное устройство датчиками нагрузки с непрерывной записью усилия, и линия тренда является основным диагностическим инструментом оператора. Автоматизированные системы сравнивают текущее усилие с установленным базовым уровнем для текущей скорости и партии смолы и сигнализируют о выходе за пределы диапазона примерно плюс-минус 10%. Некоторые предприятия коррелируют сигнатуру усилия с качеством пластины: низкое стационарное усилие при той же скорости обычно означает, что матрица работает слишком горячо или смола слишком ускорена, что ухудшает конечные механические свойства, даже если пластина выглядит чистой.

Система качества IEC 61400-5

Стандарт IEC 61400-5, опубликованный для лопастей ветрогенераторов, определяет требования к квалификации материалов и обеспечению качества для углеродных пластин лонжеронных поясов. Для пултрузионного материала стандарт требует документированного плана контроля процесса, связывающего каждый производственный параметр с механическим приемочным испытанием. Ключевые элементы включают:

• Механические испытания полного сечения: пластины должны проходить испытания на растяжение, сжатие и межслойный сдвиг на образцах полного сечения, а не на уменьшенных образцах, поскольку распределение волокна по толщине является частью квалификации.
• Проверка физических свойств: объемная доля волокна методом кислотного растворения, содержание пустот микроскопией или компьютерной томографией и температура стеклования динамическим механическим анализом, проверяемые с установленными интервалами.
• Прослеживаемость параметров процесса: предприятие должно записывать температуры матрицы, скорость протяжки, усилие протяжки и партию смолы для каждой производственной партии, чтобы любая несоответствующая пластина могла быть прослежена до ее условий процесса.
• Статистический контроль процесса: приемка основана на расчетах допускаемых значений по A-базису или B-базису, требующих статистически достоверного объема выборки и подтвержденной однородности между партиями.

Такие предприятия, как завод Kineco Exel в Банде, создавались именно вокруг этой структуры: линия пултрузии, испытательная лаборатория и система качества проектировались вместе, а не добавлялись задним числом. Практическое следствие для покупателей простое: запрашивайте план контроля процесса и данные испытаний полного сечения до утверждения поставщика, а не после того, как партия выйдет из строя при производстве лопастей.

Типичные дефекты и их корни в процессе

Большинство дефектов пластин лонжеронных поясов можно свести к небольшому набору причин процесса, что делает контроль качества пултрузии управляемым:

• Пористость по центральной линии: экзотерма в толстой пластине опережает передачу тепла к поверхности матрицы, вскипая летучими веществами в ядре. Контролируется снижением скорости протяжки и более пологим градиентом температуры конечной зоны.
• Поверхностные трещины: быстрое охлаждение на выходе из матрицы создает растягивающее напряжение на поверхности. Контролируется скоростью охлаждения на выходе и обращением при пост-отверждении.
• Коробление и прогиб: асимметричный нагрев или неравномерное натяжение по пучку жгутов. Контролируется балансировкой зон и центровкой матрицы.
• Полосы пустот из-за обрыва жгутов: оборванный жгут оставляет сухую зону с неравномерной пропиткой смолы. Обнаруживается пиками усилия протяжки и подтверждается ультразвуковым сканированием.

Часто задаваемые вопросы

Какая степень отверждения требуется для пултрузионных пластин лонжеронных поясов?

Материал лонжеронных поясов, квалифицированный по IEC 61400-5, обычно должен выходить из матрицы со степенью отверждения 85-95%, измеренной дифференциальной сканирующей калориметрией, и достигать температуры стеклования выше 120 градусов Цельсия после рекомендованного цикла пост-отверждения. Недоотвержденная пластина имеет меньшую прочность и ползет под длительной изгибающей нагрузкой; переотвержденная пластина из-за чрезмерной экзотермы может быть хрупкой с микротрещинами. Окно отверждения валидируется для каждой партии смолы, поэтому испытания ДСК являются частью плана контроля входных материалов.

Почему усилие протяжки непрерывно контролируется при пултрузии углерода?

Усилие протяжки — единственный сигнал, который видит внутренность матрицы в реальном времени. Каждый режим неисправности, от преждевременного гелеобразования смолы до обрывов жгутов и накопления смолы на стенке матрицы, изменяет профиль усилия раньше, чем изменяет видимое качество пластины. Непрерывный мониторинг датчиками нагрузки позволяет операторам обнаруживать эти неисправности в течение минут, а не обнаруживать их через несколько дней при ультразвуковом или механическом контроле, когда пострадавшая партия уже раскроена и вклеена в оболочку лопасти.

Как объемная доля волокна влияет на механические свойства лонжеронного пояса?

Жесткость и прочность при сжатии лонжеронного пояса напрямую растут с объемной долей волокна. Повышение объемной доли с 60% до 68% увеличивает продольный модуль углеродной пластины примерно на 10-12%, поэтому пултрузионные пояса могут быть тоньше инфузионных при той же расчетной нагрузке лопасти. Но более высокая доля волокна оставляет меньше смолы для передачи нагрузки между волокнами, поэтому межслойная прочность при сдвиге падает, если содержание волокна поднять слишком высоко. Окно 65-70% уравновешивает жесткость и межслойную целостность.

Заключение

Пултрузия стала производственным фундаментом современного лонжеронного пояса ветролопасти, потому что она сочетает высокую объемную долю волокна с воспроизводимостью непрерывного процесса. Однако эта воспроизводимость не автоматическая: она достигается дисциплинированным контролем кинетики отверждения, внимательным мониторингом усилия протяжки и системой качества, построенной вокруг IEC 61400-5 с первого дня производства. Покупатели материала лонжеронных поясов должны проверять план контроля процесса и данные испытаний полного сечения, потому что разница между сертифицированной и несертифицированной линией пластин — это именно разница между лопастью, работающей 20 лет, и лопастью, которая не работает.

Для производителей и конструкторов лопастей, оценивающих поставки углеродных пластин, практический контрольный список охватывает валидацию профиля отверждения по каждой партии смолы, непрерывный анализ тренда усилия и статистические приемочные испытания. Изучите наш ассортимент пултрузионных углеволоконных пластин и конструкционных профилей или свяжитесь с нашей инженерной командой, чтобы обсудить квалификационные испытания и поставки для вашей программы лонжеронных поясов.
