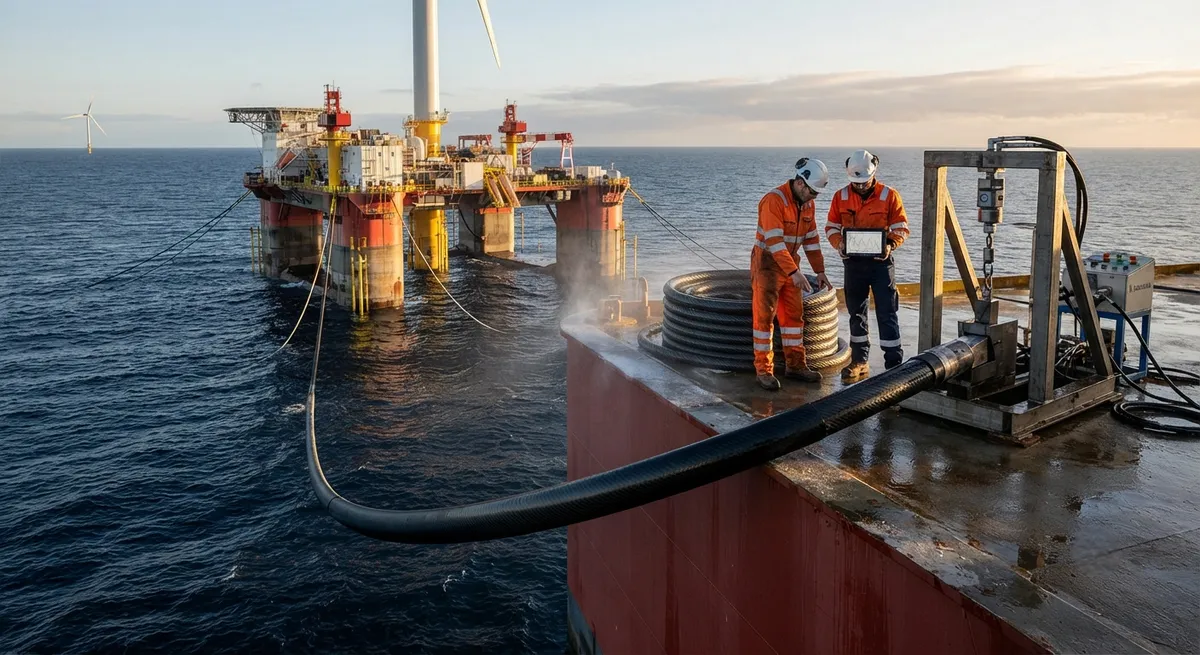

Углеволоконные швартовные линии для плавучих оффшорных ветровых платформ: усталостные характеристики и коррозионная стойкость на глубокой воде

Введение

Плавучая оффшорная ветроэнергетика вышла из стадии демонстрации. Проекты Hywind Scotland и концептуальная серия WindFloat доказали, что платформы спарного и полупогружного типа могут нести турбины на глубинах 100-300 метров, где стационарные основания перестают быть экономичными. Платформа остаётся на плаву только благодаря швартовной системе, удерживающей её на месте, и именно эта система становится инженерным узким местом.

Стальная цепь служит швартовке десятилетиями, но на глубоководных участках она становится слишком тяжёлой. Якорная цепь R4 с распорками диаметром 157 мм имеет разрывную прочность около 21,7 МН, однако весит примерно 438 кг на метр в воде. Подвешенная в виде катенария на глубине 200 метров, такая цепь создаёт огромное предварительное натяжение, усталостные повреждения и затраты на обслуживание. Полиэстеровый канат решает проблему веса, но приносит свои ограничения: низкую осевую жёсткость, ползучесть за десятилетия службы и дефицит данных по усталости при растяжении-растяжении. Углеволоконный канат находится в другом классе: плотность 1,80 г/см³ против 7,85 у стали, гораздо более высокая удельная прочность, отсутствие коррозии в морской воде, высокая осевая жёсткость и подтверждённая усталостная жизнь при растяжении-растяжении более 10⁷ циклов. В этой статье три варианта сравниваются на реальных цифрах.

Почему плавучей ветроэнергетике нужен новый класс швартовных систем

Стационарные турбины прикручены к морскому дну, поэтому их нагрузки остаются простыми. Плавающая платформа удерживается только своими швартовными линиями, и каждая волна, течение и порыв ветра проходят через них. На мелкой воде катенарий тяжёлой цепи создаёт возвращающую силу за счёт собственного веса. На глубокой воде такой подход рушится. Цепь, необходимая для удержания турбины мощностью 12-15 МВт на глубине 250 метров, весит больше, чем платформа может разумно нести, а её усталостная жизнь сокращается по мере роста размаха нагрузки.

Именно поэтому в игру вступили синтетические канаты. Натяжная система, заякоренная почти вертикальными синтетическими линиями, создаёт возвращающую силу за счёт осевой жёсткости, а не веса. Канат должен удерживать высокое среднее натяжение при малом размахе нагрузки, а это именно тот профиль нагружения, который испытывает усталостную жизнь. Поэтому выбор волокна определяет, осуществима ли натяжная конструкция в принципе.

Сравнение трёх систем

В таблице 1 собраны показательные значения для швартовной линии, рассчитанной на разрывную прочность около 20 МН, то есть масштаб, необходимый для современных плавучих ветровых платформ.

Свойство	Стальная цепь (R4, 157 мм)	Полиэстеровый канат	Углеволоконный канат
Плотность материала (г/см³)	7,85	1,38	1,80
Вес в воде (кг/м)	≈ 438	≈ 8	≈ 25
Осевая жёсткость (ГН)	≈ 15	≈ 10	≈ 45
Усталость при растяжении-растяжении (циклы)	≈ 1-5 × 10⁶	доминирует ползучесть	> 10⁷
Коррозия в морской воде	Высокая, нужна катодная защита	Отсутствует	Отсутствует
Относительная стоимость за метр	Базовый уровень	Низкая-умеренная	Высокая
Обращение при монтаже	Тяжёлое, нужны крупные суда	Лёгкое, сматывается	Лёгкое, сматывается с осторожностью

Углеволоконный канат сочетает малый вес синтетики с жёсткостью, приближающейся к цепи. Именно такая комбинация нужна натяжной швартовке: высокая несущая способность при средней нагрузке без массового штрафа и жёсткость, чтобы удерживать смещение платформы в пределах рабочей оболочки турбины.

Усталостные характеристики при нагружении растяжение-растяжение

Усталость швартовных линий это не усталость конструкционной стали. Нагружение идёт по схеме растяжение-растяжение с коэффициентом R около 0,6-0,9 на низкой частоте, с наложением полного волнового спектра. Стальная цепь проваливает этот тест двумя способами: коррозионная питтинг-коррозия ускоряет зарождение трещин, а рабочий размах нагрузки находится вблизи предела усталостной выносливости марки стали.

Полиэстер проваливает его тише. Волокно ползёт под постоянной нагрузкой, жёсткость со временем падает, и канат постепенно провисает или требует повторного натяжения. Данных о ползучести, покрывающих 30-летний срок службы, всё ещё мало.

Углеволокно ведёт себя противоположным образом. Волокно линейно-упруго вплоть до разрушения, практически без ползучести, а его кривая усталости при растяжении-растяжении плоская. Испытательные программы на углеволоконных канатах и узлах концевых соединений показали усталостную жизнь более 10⁷ циклов при уровнях нагрузки, на которых стальная цепь и полиэстер уже деградируют. Практический результат: швартовная линия, которая не размягчается с возрастом.

• Осевая жёсткость углеволоконного каната швартовного масштаба может превышать 40 ГН, тогда как полиэстеровый канат той же разрывной прочности даёт около 10 ГН.
• Удельная прочность углеволокна, примерно 2,4-3,5 ГПа, делённая на плотность 1,80 г/см³, даёт отношение прочности к весу примерно в 5-7 раз выше, чем у стальной цепи R4.
• Углеволоконный канат с разрывной прочностью около 20 МН весит в воде примерно 6% от массы эквивалентной стальной цепи, снижая верхнее натяжение и нагрузки на лебёдку.

Концевые соединения и ограничения при изгибе на ролике

Швартовный канат настолько хорош, насколько хорош его концевой фитинг. Углеволокно жёстко и чувствительно к локальным концентрациям напряжений, поэтому проектирование концевых соединений определяет дискуссию о надёжности. Сращиваемые концевые соединения сложны для высокомодульного волокна, поэтому отрасль сходится к заливочным и клино-гнездовым соединениям, распределяющим нагрузку по длинной склеенной длине. Три правила определяют проектирование:

• Распределять нагрузку по длинной склеенной длине, чтобы ни одно волокно не несло пиковое напряжение.
• Подбирать шкивы и киповые планки по более строгим отношениям D/d, чем для полиэстера.
• Не допускать обратного изгиба каната в точке касания дна при выбирании.

Испытания на изгиб через ролик (BOS) важны для развёртывания, поскольку при монтаже канат выбирается через киповые планки. DNV-ST-0119 и API RP 2SM задают основу: они требуют квалификационных испытаний на усталость, проверок циклического изгиба и интервалов осмотра в эксплуатации, соответствующих характеру отказов волокна.

Стоимость, защита и путь вперёд

Проекты плавучей ветроэнергетики, находящиеся сейчас в разработке, от Hywind до серии WindFloat, в основном опираются на гибриды стальной цепи и полиэстера. Углеволоконная швартовка всё ещё находится на стадии НИОКР и пилотных проектов; её продвигают оффшорные инженерные фирмы и поставщики волокна, которые видят преимущества по весу и усталости в масштабе.

Препятствия реальны. Стоимость за метр остаётся в несколько раз выше, чем у полиэстера. Волокну нужна защита от УФ-излучения в оплётке и защита от истирания в зоне касания дна. Один отказ концевого соединения в полевых условиях может отбросить технологию на годы назад, поэтому программы квалификации неизбежно медленны. Ни одна из этих проблем не является фундаментальной физической. Это инженерные и производственные задачи, и над ними работают.

Часто задаваемые вопросы

В: Как долго углеволоконные швартовные линии служат в морской воде?

О: Само углеволокно инертно к коррозии в морской воде. Полимерная матрица должна подбираться по стойкости к влаге и гидролизу, а оплётка защищает от УФ-излучения и истирания. Срок службы 25-30 лет реалистичен для волокна при условии, что концевые соединения осматриваются по стандарту проектирования.

В: Углеволоконная швартовка прочнее стальной цепи?

О: При одинаковом диаметре да, и значительно легче. Углеволоконный канат может обеспечить разрывную прочность 20 МН при примерно 6% веса в воде стальной цепи R4 аналогичной способности, именно поэтому он подходит для натяжной швартовки на глубинах 100-300 метров.

В: Какие стандарты применяются к углеволоконным швартовным линиям?

О: DNV-ST-0119 для плавучих ветровых конструкций и API RP 2SM для синтетических швартовных канатов являются релевантными рамками. Они требуют квалификации по усталости при растяжении-растяжении, циклических испытаний на изгиб через ролик и проверки концевых соединений до ввода каната в эксплуатацию.

Заключение

Плавучая оффшорная ветроэнергетика на глубинах 100-300 метров нуждается в швартовных линиях, которые легки, жёстки и устойчивы к коррозии. Стальная цепь приносит вес и коррозию, полиэстер приносит ползучесть и мягкость, а углеволокно приносит высокую удельную прочность, высокую осевую жёсткость и усталостную жизнь более 10 миллионов циклов. Оставшаяся работа лежит в концевых соединениях, защите и снижении стоимости, но материальный аргумент ясен. Изучите наши углеволоконные материалы, чтобы увидеть, как производится само волокно, и свяжитесь с нашей инженерной командой, чтобы обсудить конструкцию каната, испытательные программы и квалификацию для вашего швартовного проекта.
