Углеволоконные композиты в термоядерных реакторах: защита первой стенки, опоры магнитных катушек и радиационная стойкость

Введение

Термоядерный синтез перешёл от физических экспериментов к инженерной гонке, и углеволоконные композиты входят в инструментарий материалов, на котором работают эти установки. В токамаке или стеллараторе плазма, нагретая до температуры свыше 100 миллионов градусов Цельсия, удерживается вдали от стенок вакуумной камеры магнитными полями. Но ни одно магнитное поле не идеально: часть плазмы всегда достигает стенок, и стенки должны поглощать тепловые потоки, превышающие 10 МВт/м² в зоне дивертора — сопоставимые с поверхностью Солнца. Углеволоконные композиты, особенно углерод-углеродные материалы (CFC), — одно из немногих семейств материалов, выживающих в таких условиях, а углепластики (CFRP) всё чаще применяются в несущих конструкциях и криогенных системах вокруг магнитов.

Для B2B-покупателей в композитной отрасли термоядерный синтез — это небольшой, но быстрорастущий премиальный рынок с крайне жёсткими техническими требованиями. ITER во Франции, программы SPARC и ARC в США и волна частных термоядерных стартапов закупают композитные компоненты. В статье рассматриваются три основные области применения — компоненты первой стенки и дивертора, опорные конструкции магнитных катушек и радиационно-стойкие конструкционные детали — и объясняются инженерные компромиссы, определяющие выбор марки углеродного волокна и технологии производства.

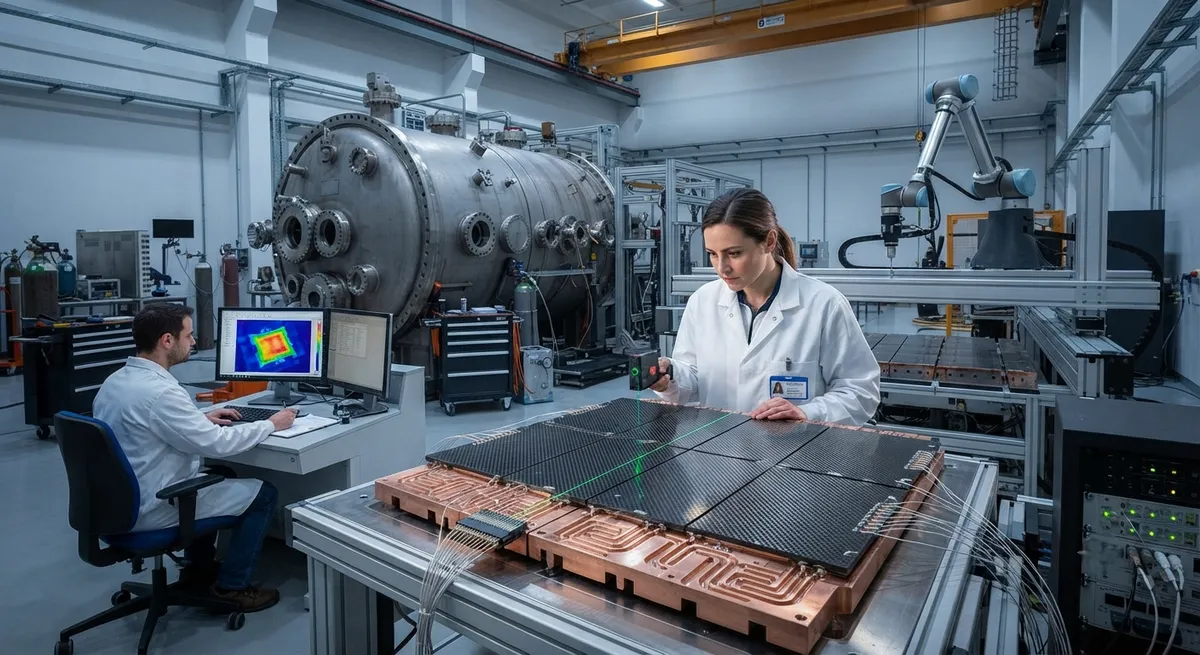

Первая стенка и компоненты, обращённые к плазме

Первая стенка — это самая внутренняя твердая поверхность термоядерного реактора, непосредственно обращённая к плазме. В современных и ближайших проектах это водоохлаждаемая конструкция, облицованная защитными плитками. Два кандидата на роль материала брони — вольфрам и углерод-углеродные композиты. CFC-материалы применялись в действующих токамаках, таких как JET и ASDEX Upgrade, поскольку сочетают свойства, которые металлам трудно воспроизвести:

• Термостойкость к тепловым ударам: CFC не плавится; при экстремальных тепловых потоках он сублимирует выше 3 600 °C, избегая катастрофического расплавления, свойственного металлам.
• Высокая теплопроводность: 2D и 3D марки CFC достигают 100-400 Вт/(м·К) в плоскости слоёв, приближаясь к меди, что удерживает поверхность плиток холодной при стационарном тепловом потоке.
• Низкий атомный номер: атомы углерода, попадающие в плазму, вызывают гораздо меньшие радиационные потери, чем высокозарядные примеси, такие как вольфрам, что лучше сохраняет параметры плазмы.
• Низкий коэффициент теплового расширения: почти нулевой КТР означает, что плитки не деформируются при больших тепловых градиентах.

Главный компромисс по сравнению с вольфрамом — эрозия и удержание трития. Углерод эродирует быстрее под воздействием высокоэнергетичных частиц и удерживает изотопы водорода в своей пористой структуре, что усложняет управление запасами трития на термоядерной электростанции. Именно поэтому ITER выбрал полностью вольфрамовый дивертор, сохранив углерод-углерод для зон, где доминирует риск теплового удара. Для поставщиков компонентов ключевой вывод: спрос на CFC определяется квалификацией по тепловым потокам высокой плотности (HHF), а не объёмом — типичная партия плиток дивертора невелика, но сертифицируется по экстремальным стандартам.

Опоры магнитных катушек и криогенные конструкции

Вокруг плазменной камеры магниты, удерживающие плазму, создают огромные силы. Тороидальные катушки крупного токамака несут суммарные электромагнитные нагрузки в сотни меганьютонов, и эти нагрузки должны восприниматься опорными конструкциями, работающими при криогенных температурах около 4 К. Здесь углепластики превосходят металлы по другой причине: они сочетают высокую удельную жёсткость, почти нулевой коэффициент теплового расширения и отличную усталостную стойкость с теплоизоляционными свойствами.

Применение	Почему углеволокно	Типичная форма материала	Ключевое требование
Корпус катушки и межкатушечная структура	Высокая жёсткость на вес, согласование КТР с материалами магнита	CFRP-ламинаты, пултрузионные профили	Усталостный ресурс при 4 К, размерная стабильность
Тепловые разрывы и опорные стойки	Низкая теплопроводность ограничивает приток тепла в криостат	CFRP-трубы, ламинаты типа G10	Теплопроводность ниже 0,5 Вт/(м·К), несущая способность
Криостат и тепловые экраны	Лёгкие жёсткие панели для больших вакуумных оболочек	Сэндвич-панели с углеродными обшивками	Низкое газовыделение, вакуумная совместимость
Опоры диагностики и вводов	Немагнитность, прозрачность для излучения	Пултрузионные CFRP-стержни, фрезерованные плиты	Неферромагнитность, низкая проницаемость

Конструкторы выбирают углеволокно для этих структур, потому что стальные альтернативы магнитны, тяжелы и проводят тепло в криогенную зону. Несущая конструкция из CFRP может весить на 50-70% меньше стального аналога при сопоставимой жёсткости, а её низкая теплопроводность снижает нагрузку на криогенную установку — это реальная эксплуатационная стоимость реактора, который должен работать непрерывно.

Радиационная стойкость: поведение под нейтронным облучением

Радиационная стойкость — определяющее инженерное ограничение для термоядерных композитов. Термоядерные нейтроны гораздо энергичнее нейтронов деления — до 14 МэВ — и вызывают два механизма повреждения в полимерных композитах: смещение атомов в углеродных волокнах и деградацию эпоксидной матрицы. Поведение CFC (без полимерной матрицы) и CFRP резко различается:

• Углерод-углеродные композиты: поскольку матрица также углеродная (осаждена химическим парофазным осаждением или получена карбонизацией смолы), CFC сохраняет структурную целостность при очень высоких дозах нейтронов. Основные эффекты — изменение размеров (набухание, затем усадка) и снижение теплопроводности при дозах выше 0,1 сна. CFC остаётся эталонным материалом для экстремальных доз.
• Углепластики: эпоксидная матрица деградирует под гамма- и нейтронным облучением: выделяются газы (водород, монооксид углерода), матрица охрупчивается, межслойная прочность на сдвиг падает с ростом дозы. Программы облучения для термоядерных CFRP обычно квалифицируют материал до определённой дозы (обычно 1-10 МГр гамма плюс нейтронный флюенс) до допуска к опорам катушек.

Для поставщиков это означает, что термоядерный CFRP — ниша, управляемая квалификацией. Материалы закупаются с документированной историей облучения, жёстким контролем поверхностной плотности волокна и матрицами, выбранными ради радиационной стойкости — часто цианатэфирными или специальными эпоксидными, а не стандартными авиационными марками. Путь сертификации повторяет авиационный, но добавляет радиационные испытания, которые в мире могут выполнять лишь несколько лабораторий.

Технологии производства и требования к качеству

Технология производства зависит от компонента. Плитки дивертора и первой стенки из CFC производятся по специальной схеме: 2D или 3D тканые углеродные заготовки уплотняются химическим парофазным осаждением или пропиткой жидким прекурсором, затем графитизируются при температуре выше 2 000 °C. В итоговом материале полимера уже нет. Плитки соединяются активной пайкой металлом или через податливый промежуточный слой с медным теплоотводом, и каждая плитка перед приёмкой проходит неразрушающий контроль — обычно ультразвуковой и рентгеновскую компьютерную томографию.

Опорные и криогенные детали из CFRP изготавливаются обычными композитными технологиями: автоклавное отверждение препрегов для ламинатов, намотка или пултрузия для труб и профилей, фрезеровка кронштейнов и стоек на станках с ЧПУ. Отличительная особенность — система качества. Покупатели в термоядерной отрасли требуют авиационной прослеживаемости, размерного контроля при криогенных температурах и испытаний на герметичность для вакуумных деталей. Термоциклирование между 4 К и комнатной температурой — рутинный критерий приёмки, поскольку дифференциальная усадка между углеволокном и металлическими вставками — частая причина отказов.

Рыночные перспективы и влияние на цепочку поставок

Рынок термоядерных композитов невелик по тоннажу, но стратегически значим. ITER два десятилетия ведёт квалификацию материалов CFC и CFRP, а новая волна частных термоядерных компаний — высокопольные токамаки на высокотемпературных сверхпроводниках — создаёт спрос на крупные лёгкие катушечные конструкции, которые может обеспечить только углеволокно. Отраслевые прогнозы предполагают существенный рост капитальных затрат на термоядерный синтез в конце 2020-х и в 2030-х годах по мере перехода к строительству демонстрационных станций, при этом содержание композитов в одном реакторе достигает десятков тонн только на несущие конструкции.

Для производителей углеродного волокна и переработчиков условия входа ясны: данные о радиационной квалификации материалов, возможности криогенных испытаний и дисциплина ядерной системы качества. Объёмы скромные, но маржа и премия за доверие высоки, а термоядерная квалификация открывает двери на другие рынки экстремальных сред, включая космические запуски и физику высоких энергий.

Часто задаваемые вопросы

Почему в термоядерных реакторах используют углерод-углерод (CFC), а не металлическую броню?

CFC не плавится — он сублимирует выше 3 600 °C — поэтому выдерживает тепловые удары, повреждающие металлы, а его теплопроводность в плоскости слоёв приближается к меди (100-400 Вт/(м·К)) при почти нулевом тепловом расширении. Низкий атомный номер также снижает потери излучения плазмы. Основные недостатки — эрозия под воздействием высокоэнергетичных частиц и удержание изотопов водорода (трития), поэтому такие проекты, как ITER, используют вольфрам в диверторе, оставляя CFC для зон, критичных к тепловым ударам.

Как нейтронное облучение влияет на углепластики?

Термоядерные нейтроны (до 14 МэВ) деградируют эпоксидную матрицу: выделяются водород и монооксид углерода, матрица охрупчивается, межслойная прочность на сдвиг падает с ростом дозы. Сами углеродные волокна страдают от смещения атомов, но деградируют медленнее. Поэтому термоядерный CFRP перед допуском к опорам катушек квалифицируется по определённой дозе облучения (обычно 1-10 МГр гамма плюс нейтронный флюенс) с предоставлением данных испытаний.

В чём разница между CFC и стандартным CFRP в реакторе?

CFC (углерод-углеродный композит) имеет углеродную матрицу, осаждённую химическим парофазным осаждением, и графитизируется выше 2 000 °C — полимера в нём нет, поэтому он выдерживает экстремальные тепловые потоки и очень высокие дозы нейтронов. CFRP использует полимерную матрицу (эпоксидную или цианатэфирную) и применяется там, где нужна структурная жёсткость при криогенных температурах, например в опорах катушек и тепловых разрывах, с пределами дозы, заданными деградацией матрицы.

Магнитны ли углеволоконные конструкции в термоядерных реакторах?

Нет. Углеволоконные композиты практически немагнитны, в отличие от стали, что критично в реакторе, где паразитные магнитные поля исказили бы удерживающее поле. Опоры, стойки и инструментальные конструкции из CFRP можно размещать вблизи магнитов, не возмущая поле, — одна из причин, по которой конструкторы выбирают их, несмотря на затраты на квалификацию.

Заключение

Углеволоконные композиты выполняют в термоядерных реакторах две различные роли: углерод-углеродные плитки, обращённые к плазме и выдерживающие тепловые удары, непосильные для металлов, и опорные и криогенные конструкции из CFRP, удерживающие магниты с минимальным весом и утечкой тепла. Радиационная стойкость — определяющий квалификационный барьер, и цепочка поставок, выигрывающая термоядерные заказы, строится на данных облучения, криогенных испытаниях и дисциплине ядерного качества. Рынок невелик по объёму, но ценен и быстро растёт по мере продвижения частных разработчиков к демонстрационным станциям.
