Углеволоконные рамы мотоциклов: монокок и трубчатая ферма как альтернативы для спортивных байков

Введение

Проектирование шасси мотоцикла — это постоянная борьба между жесткостью и массой, потому что рама находится непосредственно в пути передачи нагрузки между передним и задним колесом и определяет, насколько точно мотоцикл меняет направление. Десятилетиями доминировали два решения: стальная трубчатая ферма, доведенная до совершенства Ducati и ее последователями, и алюминиевая двухбалочная рама, используемая почти всеми японскими супербайками. В 1990-х годах углеродное волокно ввело третью архитектуру через гоночные прототипы, такие как MotoCzysz C1, первый мотоцикл MotoGP, построенный вокруг полностью углеродного монокока, а затем оно пришло в шоурумы с ограниченными сериями вроде BMW HP4 Race, чья цельная углеволоконная рама весит около 7,8 килограмма.

В этой статье рассматривается, чем углеволоконный монокок принципиально отличается от сварных металлических рам, где он превосходит их и где все еще проигрывает. Это сравнение важно не столько для трекового спецвыпуска, сколько для серьезного вопроса, стоящего перед каждой программой спортивного мотоцикла: насколько далеко композиты могут продвинуть соотношение мощности к весу и маневренность, прежде чем сертификация, аварии и стоимость вернут их обратно?

Почему масса рамы так важна для мотоцикла

Подвеска и вес водителя доминируют в любом мотоцикле, но рама имеет непропорционально большое влияние из-за своего расположения. Это самая большая перемещаемая масса в пути нагрузки, и ее полярный момент инерции определяет, как быстро мотоцикл может перейти от одного угла наклона к другому. Экономия массы рамы ценнее равной экономии на облицовке, потому что инерция шасси умножается на квадрат расстояния от оси рулевой колонки. Рама, которая весит 12 килограммов вместо 7, заметно меняет реакцию руления даже на двухсоткилограммовой машине.

Вторая причина — сам общий вес. Спортбайк, нацеленный на класс 170-180 килограммов снаряженной массы, обнаруживает, что снижение массы шасси — один из немногих легальных способов выиграть в разгоне и торможении, не трогая мощность двигателя. Каждый сэкономленный на раме килограмм также снижает центр тяжести, когда экономия приходит из верхней конструкции, что улучшает дорожный просвет в наклоне и чувство передней части при торможении.

Стальная трубчатая ферма против алюминиевой двухбалочной рамы против углеволоконного монокока

Каждая архитектура представляет собой разный ответ на одну и ту же задачу: нести изгибающие и крутящие нагрузки, соединяя рулевую колонку, ось маятника и крепления двигателя. Таблица ниже обобщает типичные компромиссы для спортивного байка класса 1000.

Архитектура	Типичная масса рамы	Крутильная жесткость	Стоимость производства	Типичные пользователи
Стальная трубчатая ферма	10-13 кг	Умеренная, настраиваемая	Низкая-умеренная	Традиция Ducati, нейкеды, кастомы
Алюминиевая двухбалочная рама	8-10 кг	Высокая, жесткая по конструкции	Умеренная	Японские супербайки (R1, GSX-R, ZX-10R)
Углеволоконный монокок	6-9 кг	Очень высокая, настраивается ламинатом	Очень высокая	Трековые спецвыпуски, лимитированные серии, гонки

Алюминиевая двухбалочная рама выиграла серийную войну, потому что она жесткая, дешевая в литье и сварке и легко настраивается изменением сечения. Стальная ферма выживает, потому что тонкостенные трубы отказывают постепенно, а открытая структура обеспечивает легкий доступ к двигателю. Углеволоконные монококи дают наивысшую жесткость на единицу массы из трех, но стоимость оснастки и автоклавных циклов не пускает их в массовое производство.

Инженерия монокока: пути нагрузки и структура

Углеволоконный монокок — это не набор балок, соединенных узлами; это единая непрерывная оболочка, совмещающая роли рамы, воздушного короба и части топливного бака. Устранение болтовых соединений — главное структурное преимущество, потому что каждый болтовой узел в ферме или двухбалочной раме — это локальная податливость и концентратор напряжений. Монокок передает нагрузку напрямую через обшивку, а ориентация волокна подбирается зонально: кольцевые слои вокруг рулевой колонки воспринимают радиальные нагрузки, осевые слои по верхней и нижней поверхностям несут изгибающий момент, а слои плюс-минус 45 градусов — сдвиг.

Поскольку ламинат можно ориентировать под каждый случай нагружения, монокок достигает своих целей по кручению и изгибу с меньшим количеством материала, чем изотропная металлическая конструкция. Инженеры используют это, со-отверждая жесткие точки, такие как алюминиевые вставки для оси маятника и подшипников рулевой колонки, прямо в выкладку. Толщина стенки типичного монокока супербайка варьируется от примерно 2 миллиметров в слабо нагруженных зонах обшивки до 8-12 миллиметров в зонах головной части и оси, причем большая часть — из высокопрочного жгута промежуточного модуля при объемной доле волокна выше 60%.

Как производятся углеволоконные рамы

Каждая серьезная программа углеволоконной рамы использует сочетание выкладки препрега и отверждения в автоклаве, потому что рамы мотоциклов требуют такого контроля пустот и объемной доли волокна, который обеспечивает только уплотнение под давлением. Типичная последовательность:

• Мастер-модель и оснастка: мужская мастер-модель обрабатывается до конечного контура, затем на ней выкладывается женская углеродная оснастка, чтобы серийная оболочка имела поверхности класса А с обеих сторон.
• Программируемая выкладка: слои препрега раскраиваются автоматической раскладкой, драпируются в женскую оснастку и проверяются слой за слоем перед уплотнением.
• Отверждение в автоклаве: закрытая оснастка проходит цикл при 130-180 градусах Цельсия и давлении 6-10 бар, уплотняя ламинат до содержания пустот менее 1%.
• Последующая механообработка: отверстия под подшипники сверлятся алмазным инструментом, вставки вклеиваются конструкционным клеем, оболочка обрезается и герметизируется по кромке.

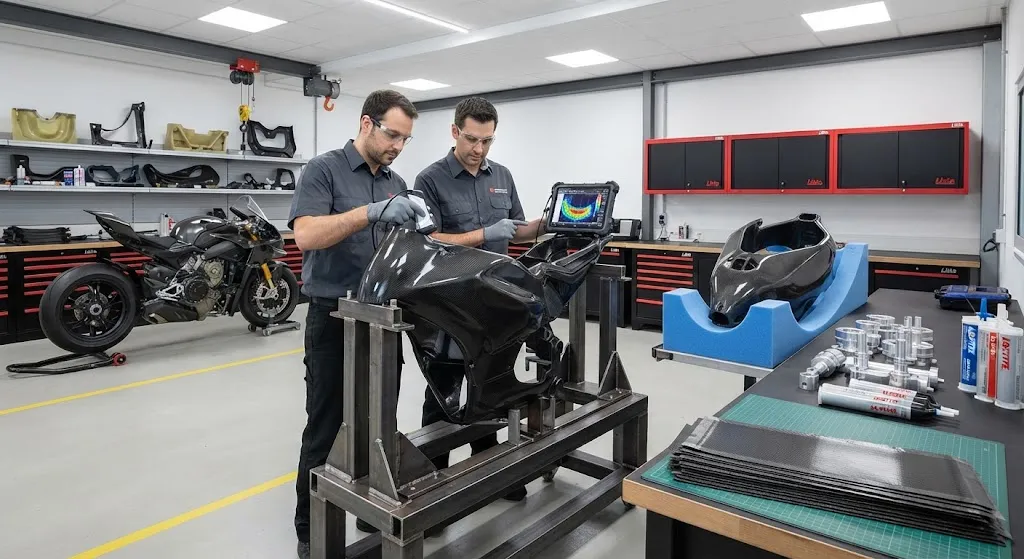

• Неразрушающий контроль: ультразвуковое сканирование головной зоны и зоны оси подтверждает отсутствие расслоений, внесенных при обращении или обработке.

Цена этого пути — время и оснастка. Оболочка монокока проводит в автоклаве 6-10 часов плюс часы ручной выкладки, поэтому технология появляется только на машинах, продаваемых сотнями, а не десятками тысяч.

Сертификация, аварии и ремонтопригодность

Дорожная гомологация рассматривает раму как критически важный для безопасности компонент, поэтому углеродные рамы должны пройти испытания на усталость и прочность, определенные региональным утверждением типа. Европейская система требует от рамы демонстрации поведения с конечным сроком службы при повторяющихся максимальных нагрузках; композиты справляются с этим хорошо, потому что их усталостные кривые более пологие, чем у стали, при правильном проектировании ламината. Большая проблема — поведение при ударе: металлическая рама гнется и иногда поддается правке, а углеродная оболочка, поглотившая жесткий удар, может нести невидимое расслоение. Поэтому производители применяют жертвенные структуры, сменные нижние секции кузова и строгие протоколы осмотра после аварии, а не ремонт основной оболочки.

Ремонтопригодность также формирует аргумент о стоимости. Поцарапанную алюминиевую раму можно переработать за несколько сотен долларов; поврежденный углеволоконный монокок обычно признают экономически нецелесообразным к ремонту и заменяют целиком, и эта стоимость может превысить остаточную цену мотоцикла. Эта асимметрия — самая большая причина, по которой углеволоконные рамы остаются нишей среди спортивных байков, а не стандартом, даже там, где аргумент о производительности очевиден.

Часто задаваемые вопросы

Насколько углеволоконная рама мотоцикла легче стальной?

Стальная трубчатая рама для байка класса 1000 обычно весит 10-13 килограммов, а сопоставимый углеволоконный монокок — около 6-9 килограммов вместе с вклеенными металлическими вставками. Реальная экономия на готовом мотоцикле обычно составляет 3-5 килограммов, потому что монокок также интегрирует воздушный короб и топливный бак, которые на стальном байке являются отдельными компонентами. HP4 Race продемонстрировал около 7,8 килограмма для своей цельной углеродной рамы, примерно на 35% легче эквивалентной стальной конструкции.

Почему серийные мотоциклы не строятся с углеродными рамами?

Блокируют стоимость и ремонтопригодность, а не производительность. Углеволоконный монокок требует женской оснастки, ручной выкладки, автоклавного цикла и ультразвукового контроля каждой единицы, что ставит стоимость рамы в диапазон небольшого автомобиля, тогда как стальные и алюминиевые рамы отливаются или свариваются за минуты за несколько сотен долларов. Поведение при ударе — вторая причина: скрытое расслоение от удара невозможно оценить на глаз, поэтому страховщики и владельцы списывают поврежденную композитную раму гораздо быстрее, чем поврежденную металлическую.

Жестче ли углеволоконный монокок алюминиевой двухбалочной рамы?

При равной массе — да, и с большим отрывом. Однонаправленный углеродный ламинат дает модуль примерно 130-150 ГПа при плотности около 1,6 грамма на кубический сантиметр, то есть удельную жесткость в три-четыре раза выше алюминиевой. Практический результат: монокок может превзойти крутильную жесткость двухбалочной рамы примерно при 70% ее массы. Оговорка в том, что жесткость зависит от направления слоев, поэтому конструктор должен ориентировать волокна вдоль путей нагрузки, и именно поэтому разработка монокока занимает несколько лет итераций конечных элементов, а не является простым перепроектированием отливки.

Заключение

Углеволоконные рамы мотоциклов решительно выигрывают по соотношению жесткости к массе, а архитектура монокока усиливает преимущество, устраняя болтовые соединения и интегрируя воздушный короб и конструкцию топливного бака. Эти выгоды реальны настолько, что три десятилетия поддерживали гоночные прототипы и оправдывают ограниченные серии вроде HP4 Race. Но те же свойства, что делают монокок блестящим на изгиб, делают его дорогим в производстве и безжалостным к авариям, поэтому он не вытеснит сварные металлические рамы в серийном производстве, пока стоимость оснастки и ремонтопригодность не упадут на порядок.

Для команд и производителей, оценивающих программу композитной рамы, решение начинается с исследования проектирования ламината под ваши фактические случаи нагружения, за которым следует усталостное испытание прототипа, а не с предположения, что гоночные результаты переносятся напрямую. Изучите наш ассортимент углеволоконных листов, труб и препрегов для структурного прототипирования или свяжитесь с нашей инженерной командой, чтобы обсудить проектирование ламината и поставки для вашей программы шасси.
