Углеродное волокно в военных транспортных средствах: легкая броня и конструкционные компоненты для наземной обороны

Современные военные наземные транспортные средства сталкиваются с трудноразрешимым конструкторским парадоксом: они должны обеспечивать все более высокий уровень баллистической и противоминной защиты, оставаясь при этом достаточно мобильными для быстрого развертывания и тактического маневрирования. Композиты из углеродного волокна предлагают трансформационное решение, обеспечивая снижение веса на 30-50% по сравнению с традиционной стальной броней и на 15-25% по сравнению с алюминиевой броней при соответствии или превышении военных стандартов баллистической защиты. Ожидается, что мировой рынок композитной брони для военной техники достигнет 4,2 миллиарда долларов к 2032 году, при этом решения на основе углеродного волокна представляют собой наиболее быстрорастущий сегмент с CAGR 12,8%.

Оборонные программы по всему миру интегрируют композиты из углеродного волокна в конструкции транспортных средств — от программы перспективной боевой машины армии США до британской Ajax, немецкой Puma и китайской VN17. Эта статья предоставляет B2B-покупателям в оборонной цепочке поставок подробные технические данные о броневых решениях из углеродного волокна, конструкционных применениях и эксплуатационных соображениях.

Характеристики баллистической защиты

Стандарт	Страна/регион	Уровень угрозы	Типичный снаряд	Требуемая поверхн. плотность
STANAG 4569 Ур. III	НАТО	7,62×51 мм AP (M993)	8,4 г, вольфрам, 930 м/с	35-50 (сталь); 22-35 (CFRP/керамика)
STANAG 4569 Ур. IV	НАТО	14,5×114 мм AP (B32)	64 г, сталь, 890 м/с	80-120 (сталь); 50-80 (CFRP/керамика)
STANAG 4569 Ур. V	НАТО	25 мм APDS-T	135 г, вольфрам, 1 390 м/с	150-200 (композит)
ГОСТ Р 50963-96 Ур. 6а	Россия	7,62×54R AP (Б-32)	10,4 г, сталь, 830 м/с	40-55 (сталь)
NIJ 0108.01 Ур. III	США	7,62×51 мм AP	10,8 г, сталь, 870 м/с	30-45 (CFRP/керамика)
GJB 59.18-88 Ур. 3	Китай	12,7×108 мм AP	48,5 г, сталь, 820 м/с	65-90 (композит)

Архитектура брони из углеродного волокна

• Керамическая + CFRP (Al₂O₃/SiC + углеволокно): Плитки из Al₂O₃ или SiC (6-15 мм) на CFRP-подложке (10-20 мм). Снижение веса: 35-50% vs. сталь при STANAG IV.
• Spectra Shield + CFRP гибрид: Слои СВМПЭ с оболочками из углеволокна. Отличная многоударная стойкость. Общая толщина: 20-30 мм.
• CFRP-металлический ламинат (CFRP + титан/алюминий): Чередующиеся слои препрега (0,5-1,0 мм) и тонкого металла (0,3-1,0 мм). 5-20 слоев.
• Реактивная броня с CFRP подбоем: ЭРА на подбое из CFRP (5-10 мм). Сдерживает осколки ERA и снаряда.

Конфигурация	Угроза	Пов. плотность (кг/м²)	Вес vs. сталь	Стоимость vs. сталь	TRL
RHA сталь (база)	STANAG IV	80-120	1,0×	1,0×	9
Алюминий 7039	STANAG III	42-55	0,55×	1,5-2,0×	9
Al₂O₃ + CFRP	STANAG IV	50-80	0,60-0,65×	3-5×	8
SiC + CFRP	STANAG IV	45-70	0,55-0,58×	5-8×	7
SiC + Ti + CFRP	STANAG V	100-150	0,65-0,75×	8-12×	6
B₄C + СВМПЭ + CFRP	STANAG IV	38-55	0,45-0,50×	6-10×	7

Конструкционные применения помимо брони

• Монококи и корпуса: Полностью CFRP монококи для легкой бронетехники (6-12 т). Снижение веса на 35% vs. алюминий.
• Рычаги подвески: Замена кованого алюминия. Снижение веса: 40-60% на деталь. Установлены на немецкую Puma IFV.
• Компоненты оружейных станций: Кронштейны ДУМС, системы подачи боеприпасов, щиты. Экономия 45 кг (35%).
• Опорные катки: Снижение неподрессоренной массы на 45-55%. 6 катков для 30-т БМП экономят ~120 кг. Ресурс гусениц +30%.
• Топливные и водяные баки: Намотка CFRP (PPS или PEEK). Снижение веса: 50-70% vs. сталь. Самогерметизация после попадания 7,62 мм.
• Поглотители энергии взрыва: Сэндвич CFRP (пенопласт/соты). Поглощение 60-80% энергии от 6-10 кг ТНТ. Сертифицировано по AEP-55 3a/b.

Пример: Модернизация брони тактического грузовика

Параметр	Стальная броня	CFRP апгрейд	Улучшение
Снаряженная масса (5 т)	7 500 кг	6 100 кг	-18,7%
Масса брони	1 800 кг	850 кг	-52,8%
Полезная нагрузка	2 500 кг	3 900 кг	+56%
Уровень защиты	STANAG III	STANAG III+	Усилен
Запас хода	600 км	720 км	+20%
Стоимость брони	$45 000	$185 000	4,1×
Стоимость за 20 лет	$1,2M	$1,35M	+12,5%
C-130 транспортировка	2 машины	3 машины	+50%

Проблемы производства и интеграции

• Эксплуатационная стойкость: MIL-STD-810: -46°C до +71°C, высокая влажность, соль, песок. Эпоксидные смолы по MIL-DTL-64154/46100. PBI и полиимид для высоких температур.

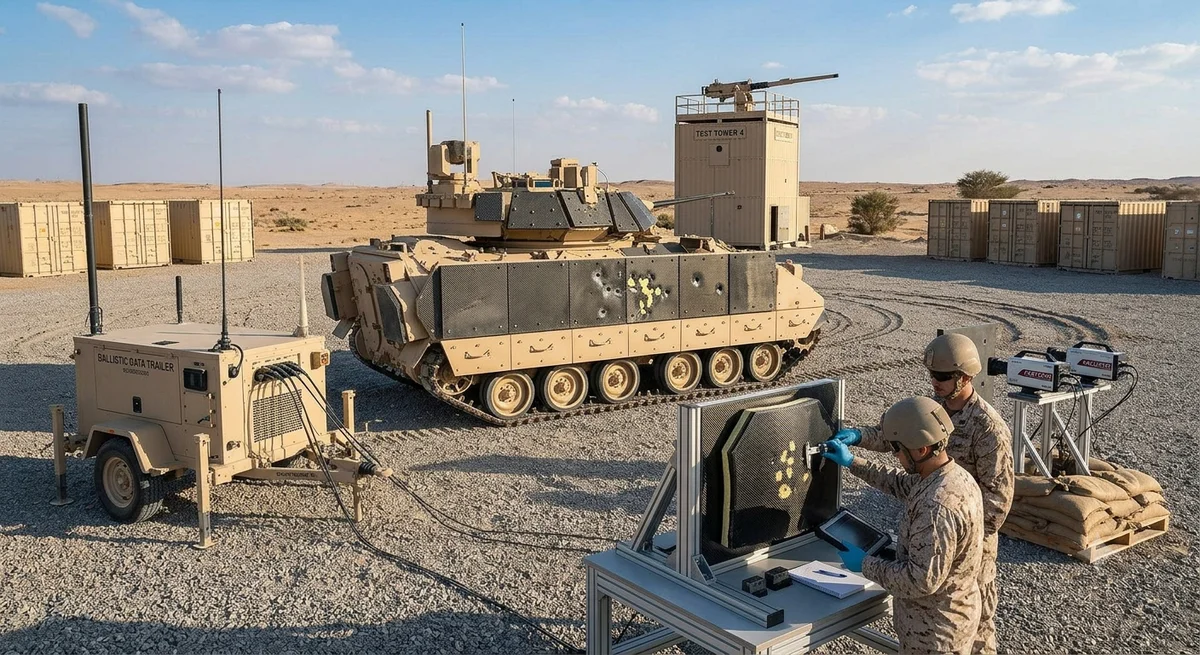

• Баллистические испытания: V50 тест (MIL-STD-662F). Квалификация: мин. 5 панелей, 8-12 выстрелов каждая.
• Полевой ремонт: Предварительно отвержденные заплатки с двухкомпонентным эпоксидным клеем. 300×300 мм: 2-4 часа при 20°C. Системы нагрева: силиконовые одеяла 24-28 VDC.
• ЭМС/РЧ экранирование: Углеволокно: 30-50 дБ (1-18 ГГц). До 60-80 дБ с медной сеткой для TEMPEST.

Цепочка поставок для оборонных закупок

• Сертификация материалов: Прослеживаемость по MIL-HDBK-17/CMH-17. PAN углеволокно по MIL-DTL-46100/А-А-59383.
• Квалифицированные производители: Morgan Advanced Materials, Ceradyne (3M), CoorsTek, Hexcel, Toray, Gurit.
• ITAR/EAR: Композитная броня может подпадать под ITAR (22 CFR 120-130) или экспортный контроль ЕС.
• Сроки поставки: 12-20 недель с заказа до доставки.

FAQ

Может ли броня из углеволокна остановить прямое попадание бронебойной пули 7,62×51 мм?

Да, в составе керамической композитной брони. Плитка SiC/B₄C толщиной 10-12 мм на подложке CFRP 12-16 мм надежно останавливает 7,62×51 AP M993 (930 м/с). Поверхностная плотность: 30-40 кг/м² — на 40-50% легче стали. Многоударная стойкость: 100-150 мм между точками попадания.

Каковы основные стоимостные барьеры для широкого внедрения брони из углеволокна?

Основные барьеры: стоимость материалов (препрег $50-120/кг vs. сталь $2-5/кг), керамические плитки ($200-800/м²) и автоклавное отверждение. Текущая стоимость брони: $3 000-8 000/м² для CFRP vs. $500-1 500/м² для стали. Однако анализ совокупной стоимости владения показывает, что экономия топлива за 20 лет компенсирует 30-50% первоначальной премии. Безавтоклавные технологии и AFP к 2028-2030 снизят стоимость на 30-40%.

Как работает броня из углеволокна в условиях экстремального холода (-40°C)?

При -40°C прочность и модуль CFRP увеличиваются на 5-15%. КТР CFRP близок к нулю (0,5-1,5×10⁻⁶/°C), минимизируя термонапряжения. Однако вязкость разрушения снижается на 10-30%. Керамика-CFRP сертифицирована по MIL-STD-810G до -46°C. Для экстремального холода рекомендуются модифицированные эпоксидные смолы или термопласты (PEEK, PEKK). СВМПЭ-слои могут терять эффективность ниже -30°C.
