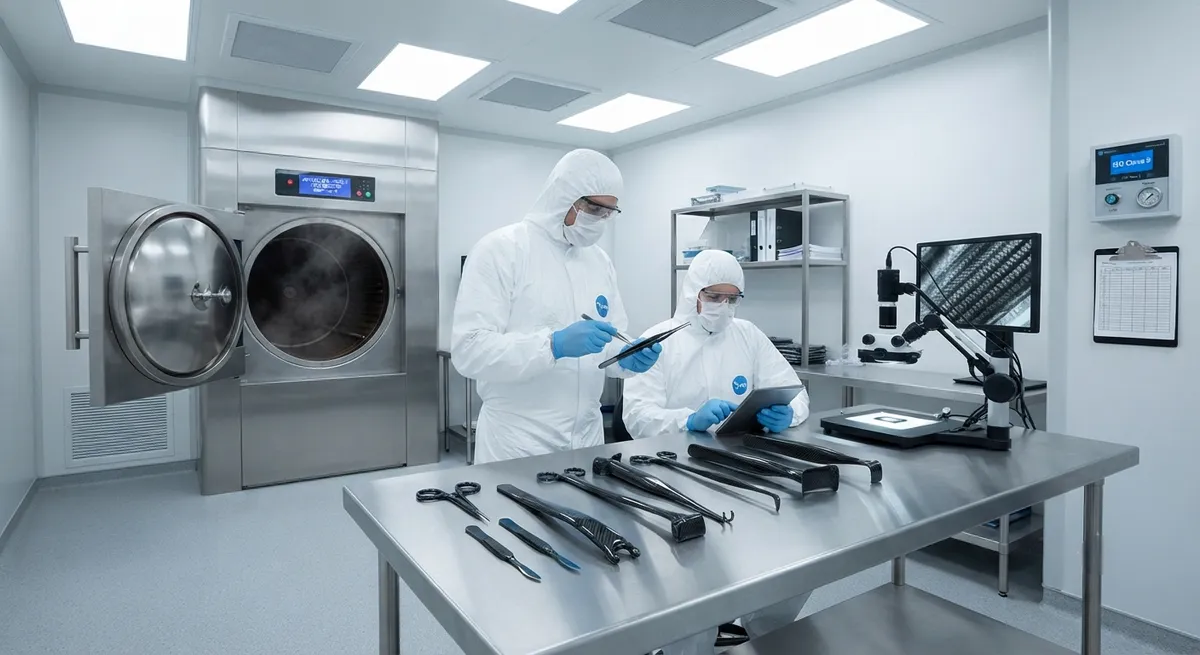

Медицинские инструменты из углеродного волокна для стерильной среды: автоклавные циклы и устойчивость к деградации

Углеродное волокно в конструкции хирургических инструментов

За последнее десятилетие внедрение углепластиков (CFRP) в производство хирургических инструментов значительно ускорилось. В отличие от традиционной нержавеющей стали или титановых сплавов, углеродное волокно обладает уникальным сочетанием рентгенопрозрачности, высокой удельной жесткости и термической стабильности, что делает его особенно привлекательным для инструментов, используемых в визуализационной и роботизированной хирургии.

Медицинские углепластики изготавливаются из высокочистых ПАН-прекурсоров со специальными эпоксидными системами, разработанными для биосовместимости. Эти материалы проходят строгие биологические испытания по ISO 10993 перед получением разрешения на использование в многократных хирургических инструментах. Объемная доля волокна обычно составляет от 55% до 65%, обеспечивая модуль упругости от 120 до 180 ГПа в зависимости от схемы укладки.

Свойство	Углепластик (CFRP)	Нерж. сталь (316L)	Титан (Ti-6Al-4V)
Плотность (г/см³)	1.5–1.6	8.0	4.4
Модуль упругости (ГПа)	120–180	193	114
Теплопроводность (Вт/м·К)	0.8–1.2	16.3	7.2
Рентгенопрозрачность	Прозрачный	Непрозрачный	Непрозрачный
Снижение веса vs сталь	−80%	Базовый	−45%
Циклы автоклава (до деградации)	>500	>2000	>2000

Производительность в циклах автоклавирования

Хирургические инструменты должны выдерживать многократные циклы паровой стерилизации при 134°C с давлением до 2,1 бар. Стандартный цикл длится около 30 минут, включая фазу сушки. За срок службы хирургический инструмент может пройти от 500 до 2000 циклов в зависимости от частоты использования и протоколов повторной обработки в больнице.

Углепластики подвержены уникальным механизмам деградации при многократном воздействии автоклава. Основные виды отказов включают:

• Микротрещины матрицы: Разница в тепловом расширении между углеродными волокнами (КТР ≈ −0.5×10⁻⁶/К) и эпоксидной смолой (КТР ≈ 50×10⁻⁶/К) создает внутренние напряжения при быстром нагреве и охлаждении.
• Гидролитическая деградация: Пар проникает в матрицу смолы при повышенных температурах, вызывая гидролиз сложноэфирных связей в эпоксидных системах. После 100 циклов влагопоглощение может достигать 1.5–2.0% по весу.
• Питтинг и обнажение волокон: Повторяющиеся циклы конденсации и испарения на поверхности инструмента могут разрушать слой смолы, обнажая углеродные волокна, что создает риск загрязнения.
• Снижение межслойной прочности на сдвиг: Исследования показывают, что ILSS может снизиться на 15–25% после 500 циклов автоклава, если смола не разработана специально для парового воздействия.

Производители решают эти проблемы с помощью передовых стратегий защиты поверхности. Медицинские полиуретановые покрытия толщиной 20–50 мкм, наносимые методом окунания или электростатического распыления, обеспечивают барьер против проникновения влаги, сохраняя тактильные свойства инструмента. Модифицированные эпоксидные системы с наночастицами диоксида кремния (2–5 мас.%) продемонстрировали снижение плотности микротрещин на 40% по сравнению с немодифицированными системами в ускоренных испытаниях на старение.

Технологии защиты поверхности от деградации

Метод защиты	Механизм	Циклы автоклава	Премия к стоимости
Покрытие Parylene C (15–25 мкм)	Конформный барьер осаждением из пара	800+	+15–20%
Модиф. эпоксид нано-SiO₂	Повышенная вязкость матрицы	600+	+10–12%
Поверхн. слой с PTFE	Гидрофобный барьер	500+	+8–10%
Многослойный гибрид	Комбинированная защита	1000+	+25–30%

Требования к регулированию и сертификации

Медицинские инструменты из углепластика должны демонстрировать соответствие нескольким международным стандартам. Процесс сертификации обычно занимает 12–18 месяцев и включает:

• ISO 10993-1: Биологическая оценка медицинских изделий
• ISO 11135: Валидация стерилизации этиленоксидом
• ISO 17664: Обработка медицинских изделий
• ASTM F2100: Стандартная спецификация материалов
• USP Class VI: Классификация биосовместимости

Изготовители должны доказать, что инструменты сохраняют стабильность размеров в пределах ±0.5% после 500 циклов, а шероховатость поверхности (Ra) не превышает 0.8 мкм.

Клиническое применение и рост рынка

Мировой рынок хирургических инструментов из углеродного волокна оценивался примерно в 280 миллионов долларов в 2025 году и, по прогнозам, достигнет 520 миллионов долларов к 2030 году.

• Спинные ретракторы и дистракторы (рентгенопрозрачные)
• Ортопедические направители (снижение веса на 60–70%)
• Лапароскопические стержни
• Системы краниальной фиксации (совместимые с КТ и МРТ)
• Компоненты роботизированных хирургических систем

Часто задаваемые вопросы

Сколько циклов автоклава выдерживают инструменты из углепластика?

При наличии современных защитных покрытий медицинские инструменты из углепластика выдерживают 500–1000 циклов автоклава до появления измеримой деградации поверхности. Многослойные гибридные системы продемонстрировали более 1000 циклов в ускоренных испытаниях. Для сравнения, инструменты из нержавеющей стали обычно выдерживают более 2000 циклов.

Безопасны ли инструменты из углепластика в стерильном хирургическом поле?

Да, при производстве с медицинскими системами смол и соответствующими покрытиями инструменты из углепластика соответствуют всем требованиям биосовместимости ISO 10993. Гидрофобная природа правильно покрытых поверхностей снижает адгезию бактерий по сравнению с нержавеющей сталью.

Какова стоимость углепластиковых инструментов по сравнению с металлическими?

Инструменты из углеродного волокна имеют надбавку к цене в 30–60% по сравнению с аналогичными инструментами из нержавеющей стали. Однако общая стоимость владения может быть сопоставимой с учетом снижения утомляемости хирурга, меньшего энергопотребления при стерилизации и отсутствия артефактов изображения.
