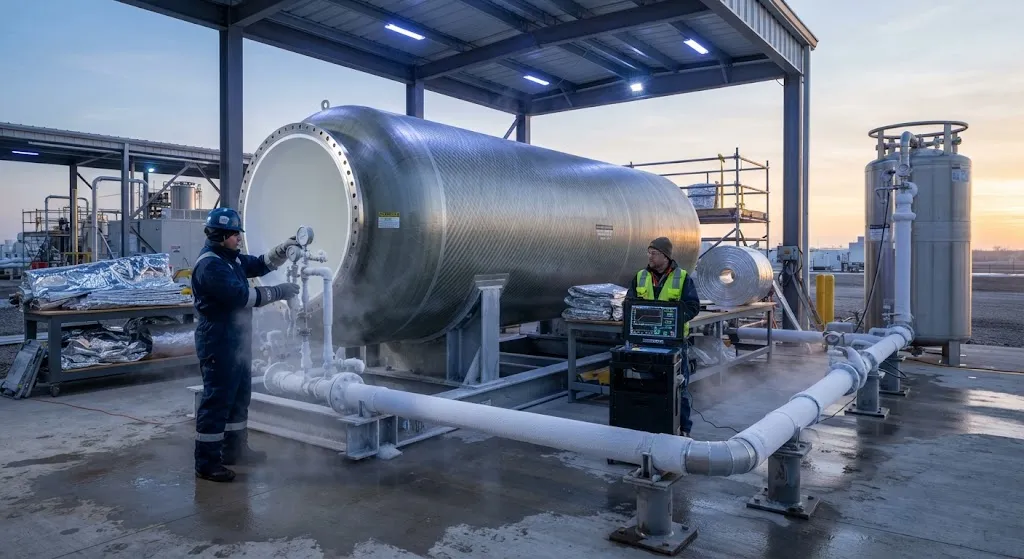

Композитные криогенные баки для LH2: контроль испарения, барьеры проницаемости и космическая изоляция

Введение

Жидкий водород обладает непревзойденной гравиметрической плотностью энергии, но при хранении при −253°C каждый грамм тепла и каждая молекула газа имеют значение. Композитный бак для LH2 имеет углеволоконную обмотку для структурной прочности и полимерный лейнер для удержания газа, однако ни один из этих слоев сам по себе не решает, переживет ли топливо неделю, месяц или пусковую кампанию. Решающая инженерия происходит в тепловых и проницаемостных системах: изоляция, ограничивающая поступление тепла несколькими ваттами, и барьеры, не позволяющие водороду — самой маленькой и самой подвижной молекуле — покинуть стенку.

Эта статья сосредоточена на двух движущих факторах отказа, доминирующих в реальных программах баков LH2: испарении от теплопритока и потерях через проницаемость. Для каждого мы рассматриваем определяющую физику, материалы и архитектуры, применяемые на практике, и измеримые целевые показатели, которые покупатели должны требовать. Там, где предыдущие руководства охватывают производство баков и параметры намотки, здесь рассматривается окружающая композитный сосуд система хранения — и выбор изоляции и барьеров, определяющий ее экономику.

Почему хранение LH2 — это проблема тепла и утечек

Жидкий водород находится всего в 20 кельвинах выше абсолютного нуля, а его скрытая теплота парообразования низка — около 446 кДж/кг. На практике это означает, что небольшой непрерывный теплоприток быстро превращает водород в газ, а испарившийся газ занимает примерно в 800 раз больший объем, чем жидкость. Две физические константы формируют каждое проектное решение:

• Экстремальный температурный градиент: Стенка простирается от температуры окружающей среды (до 300 К снаружи) до −253°C внутри, создавая разность температур более 550 К поперек изоляции.
• Экстремальная подвижность: Молекула водорода имеет диаметр всего около 0,3 нанометра — меньше любой другой газовой молекулы, поэтому она мигрирует сквозь полимерные лейнеры и микротрещины гораздо быстрее, чем гелий, азот или метан.

Поскольку тепло и газ движутся через одни и те же границы системы, конструкция изоляции и барьеров неразделима. Барьер проницаемости, работающий при комнатной температуре, может выйти из строя, когда термическое сжатие откроет микротрещины при −253°C, а термически совершенная изоляция может быть побеждена лейнером, пропускающим водород в вакуумное кольцевое пространство.

Контроль испарения: сведение теплопритока к минимуму

Тепло достигает жидкого водорода тремя путями, каждый из которых требует своей контрмеры. Таблица ниже показывает типичную долю каждого пути и инженерное решение:

Путь теплопритока	Типичная доля теплопритока	Мера противодействия
Излучение	40-60%	Многослойная изоляция с низкоэмиссионной фольгой и отражающими экранами
Теплопроводность	20-30%	Тепловые стойки, тонкие опоры и армированные волокном прокладки
Конвекция остаточного газа	5-15%	Вакуумное кольцевое пространство ниже 10⁻⁴ мбар с геттерами
Трубопроводы и проходки	5-15%	Удлиненные горловины заправки/слива и многоканальные криогенные магистрали

Инженерная цель — общий теплоприток ниже примерно 1-3 Вт на квадратный метр поверхности бака. При таком уровне хорошо изолированный композитный бак достигает скорости испарения 0,5-1% в день — то есть 99% водорода сохраняется после полного дня хранения и около 95% после недели. Системы с активным охлаждением, удаляющие это тепло криокулерами, достигают практически нулевого испарения независимо от качества изоляции, ценой потребления электроэнергии и дополнительной массы.

Барьеры проницаемости: остановка самой маленькой молекулы

Проницаемость водорода — второй доминирующий механизм потерь, и для композитных баков он более коварен. Полимерный лейнер является первичным барьером; он должен быть плотным, непрерывным и без микроотверстий при криогенной температуре. Часто используются лейнеры из полиамида и жидкокристаллического полимера благодаря низкой проницаемости и стойкости к микротрещинам, но ни один чистый полимер не блокирует водород полностью. Практический набор инструментов включает:

• Толстые лейнеры без микроотверстий: Ротационно или компрессионно формованные лейнеры толщиной 2-5 мм снижают стационарный поток проницаемости, удлиняя путь диффузии.
• Неорганические барьерные покрытия: Тонкие слои диоксида кремния, оксида алюминия или алмазоподобного углерода, нанесенные распылением или химическим осаждением из паровой фазы, снижают проницаемость в 10-100 раз там, где поверхность лейнера выдерживает жесткое покрытие.
• Контроль микротрещин в обмотке: Поскольку трещины в композите дают водороду быстрый обход лейнера, упрочненный эпоксид, стойкие к термическому удару смоляные системы и содержание пустот ниже 1% являются обязательными условиями, а не опциями.

Проницаемость количественно выражается спецификацией скорости утечки, обычно 10⁻⁶-10⁻⁸ мбар·л/с для всего бака, проверяемой масс-спектрометрическими испытаниями с гелием и водородом. Покупатели должны рассматривать данные о проницаемости при 20 К как контрактное требование, потому что значения при комнатной температуре завышают характеристики на порядки — полимерная матрица при охлаждении сжимается, становится жестче и хрупче.

Космические изоляционные архитектуры

Три семейства изоляции доминируют в хранении LH2, и выбор между ними — это компромисс между скоростью испарения, весом и стоимостью. Сравнение ниже резюмирует типичные характеристики:

Изоляционная система	Эффективная теплопроводность (Вт/м·К)	Скорость испарения	Влияние на вес	Типичное применение
Вакуумная рубашка + MLI	10⁻⁴-10⁻³	0,5-1% в день	Высокое (15-25% массы бака)	Аэрокосмические ракеты-носители
Вакуум + аэрогелевое одеяло	0,01-0,02	1-2% в день	Умеренное	Наземное мобильное хранение
Напыляемая пена (SOFI)	0,02-0,04	3-6% в день	Низкое	Ускорители ракет-носителей
Вакуум + перлитовый порошок	0,001-0,003	1-2% в день	Высокое	Крупные стационарные резервуары

Многослойная изоляция — это космический стандарт: чередующиеся слои двусторонне алюминизированного майлара и шелковой сетки или полиэфирных прокладок, обычно 20-60 слоев для службы LH2. Она обеспечивает самую низкую теплопроводность среди пассивных систем при сохранном вакууме, поэтому каждая конструкция верхней ступени и орбитального депо опирается на нее. Аэрогелевые одеяла обменивают часть характеристик на надежность — они значительно лучше фольгированных стопок переносят частичную потерю вакуума и грубое обращение — что делает их привлекательными для наземных транспортных баков, которые заправляют, перемещают и иногда роняют. Напыляемая пена — это компромисс ракет-носителей: самый дешевый и легкий вариант на квадратный метр, но с теплопритоком в десять раз выше, чем у хорошей системы MLI.

Квалификация и проверка характеристик

Убедительная программа бака LH2 проверяет оба механизма потерь до запуска в производство. Стандартная последовательность охватывает термическое циклирование между комнатной температурой и −253°C, гелиевые испытания на герметичность собранного бака, измерение испарения на калориметрическом стенде и проверки целостности вакуума в течение месяцев удержания. Для аэрокосмических программ добавляются акустические и вибрационные испытания, подтверждающие, что изоляция выдерживает пусковые нагрузки без деградации. Два числа резюмируют качество системы для покупателя: процент суточного испарения и скорость утечки проницаемости при криогенной температуре. Оба должны поставляться как измеренные данные прототипа, а не как расчетные оценки.

Часто задаваемые вопросы

Сколько водорода теряется на испарение в композитном баке LH2 каждый день?

При высококачественной системе многослойной изоляции с вакуумной рубашкой суточное испарение обычно составляет 0,5-1% хранимой массы, то есть после 24 часов сохраняется не менее 99%, а после недели — около 95%. Бак с напыляемой пеной теряет вместо этого 3-6% в день. Абсолютное число зависит от отношения поверхности к объему, поэтому малые баки теряют пропорционально больше, чем большие: бак объемом 5 м³ может удерживать водород две недели, тогда как резервуар на 500 м³ — месяцы при том же качестве изоляции. Добавление активного криокулера полностью удаляет входящее тепло и обеспечивает нулевое испарение, поэтому долгие космические миссии и высокоценные наземные депо интегрируют активное охлаждение, несмотря на затраты мощности и веса.

Почему водород протекает сквозь полимерный лейнер, а стальные баки не протекают?

Водород — самая маленькая газовая молекула с кинетическим диаметром около 0,3 нанометра, и он диффундирует через полимеры по механизму растворения-диффузии: газ растворяется на поверхности полимера и мигрирует вдоль молекулярной сети. Стали блокируют его, потому что межатомные промежутки в металлической решетке слишком малы для прохода атомов водорода с практической скоростью. Ни один полимерный лейнер не является полностью непроницаемым, поэтому композитные баки полагаются на толстые лейнеры, неорганические барьерные покрытия и контроль микротрещин в обмотке, чтобы довести общую скорость утечки ниже 10⁻⁶ мбар·л/с. Угроза растет при криогенной температуре, если термическое сжатие открывает микротрещины — именно поэтому прочность криогенной смолы является обязательным проектным требованием.

Реалистичен ли бак LH2 с нулевым испарением и чего это стоит?

Да — технология нулевого испарения продемонстрирована. Криокулер перехватывает тепло, которое иначе испарило бы водород, отводя его при комнатной температуре за счет электроэнергии. Для наземного депо мощностью 100 кВт установка криогенного охлаждения потребляет примерно 300-500 кВт электроэнергии и добавляет значительный капитальный расход, поэтому точка безубыточности зависит от ценности сэкономленного водорода. Для длительных космических миссий, где каждый килограмм остаточного топлива продлевает жизнь миссии, нулевое испарение стоит почти любых затрат массы и мощности. Для рутинного наземного хранения с ежедневным оборотом пассивная изоляция с суточным испарением 0,5-1% почти всегда экономически оптимальна, а активное охлаждение приберегается для стратегических резервов и пусковых операций.

Заключение

Композитные баки LH2 преуспевают или терпят неудачу на двух числах: суточном проценте испарения и криогенной скорости проницаемости. Оба контролируются на уровне системы — многослойной изоляцией и вакуумом для тепла, лейнерами, барьерными покрытиями и безмикротрещинной обмоткой для газа — а не одной лишь композитной структурой. Физика безжалостна: перепад температур более 550 К и молекула, проникающая почти во все, требуют инженерной дисциплины в каждой подсистеме.

Для инженеров и покупателей, планирующих программу хранения LH2, практические следующие шаги: требовать измеренные данные об испарении и проницаемости при криогенной температуре, задавать целевые показатели целостности вакуума и веса изоляции и выбирать композитные материалы, сохраняющие безмикротрещинное состояние ниже −200°C. Изучите наш ассортимент углеволоконной продукции для криогенных сосудов давления, или свяжитесь с нашей инженерной командой, чтобы обсудить выбор материалов и квалификационную поддержку для вашей программы баков LH2.
