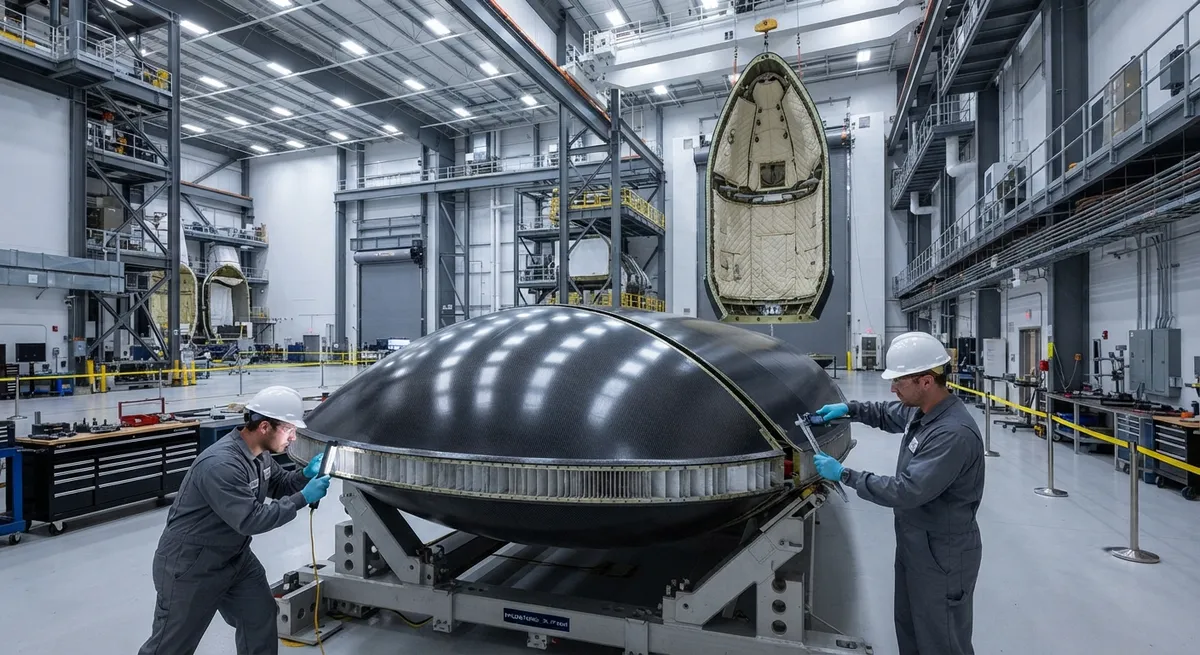

Углеволоконные обтекатели ракет-носителей: снижение акустических нагрузок, системы отделения и многоразовость для орбитальных ракет

Введение

При каждом орбитальном запуске обтекатель полезной нагрузки — первый крупный компонент, который летит, и последний, который виден: он заключает спутник на этапе подъема, воспринимает аэродинамические и акустические нагрузки среды запуска и разделяется на две половины, когда носитель достигает космоса. Для современной орбитальной ракеты обтекатель также является крупнейшей композитной конструкцией на носителе — обычно 4-5 метров в диаметре, 13-18 метров в длину для носителей среднего класса и построен почти полностью из углеволоконных обшивок на сотовом заполнителе. Поскольку обтекатель сбрасывается при отделении, его масса напрямую вычитается из грузоподъемности: каждый сэкономленный на обтекателе килограмм — это килограмм, добавленный к полезной нагрузке.

Проектирование обтекателя — это баланс трех дисциплин. Конструкция должна выдерживать акустическую и давление среды старта; система отделения должна сбрасывать его надежно и без сопутствующих нагрузок, способных повредить спутник; и все чаще обтекатель должен быть возвращаемым и многоразовым, если бизнес-модель носителя зависит от этого. В этой статье рассматриваются каждый из этих проектных факторов с количественными деталями, актуальными для поставщиков углеволокна и интеграторов ракет-носителей.

Роль обтекателя и среда нагружения

Обтекатель полезной нагрузки выполняет три функции в течение примерно десяти минут от зажигания до отделения. Он защищает спутник от аэродинамического нагрева и давления в плотной атмосфере; он экранирует полезную нагрузку от акустической и вибрационной среды, создаваемой двигателями и аэродинамическим потоком; и он обеспечивает чистую аэродинамическую форму, снижающую сопротивление и сохраняющую эффективность траектории носителя. Нагрузки, доминирующие в проектировании обтекателя, многих удивляют: это не конструкционные изгибающие нагрузки, а акустические. При старте уровни звукового давления внутри обтекателя могут достигать 140-150 дБ, создаваемых акустическим полем, излучаемым факелом двигателя и отраженным от стартового стола. Эти колебания давления возбуждают крупные тонкие панели обтекателя, и вызываемая ими вибрация должна удерживаться на уровне, который спутник может выдержать.

Снижение акустических нагрузок

Акустическое снижение в обтекателях работает на двух уровнях: слой звукопоглощающего покрытия внутри обтекателя и жесткость и масса самих сэндвич-панелей. Потери звукоизоляции (STL) через панель растут с увеличением массы и жесткости, а частотный диапазон, вызывающий беспокойство — примерно 50-500 Гц для акустики запуска — находится именно там, где легкие композитные сэндвич-панели слабее всего. Поэтому конструкторы добавляют специальное звукопоглощающее покрытие: многослойный прошивной ковер из стекловолоконного ватина или меламинового пеноматериала, обычно толщиной 25-50 мм, покрытый тонкой непроницаемой пленкой (часто алюминизированный майлар), действующей как массовый слой. В таблице ниже обобщается вклад каждого слоя в общий бюджет акустического ослабления:

Элемент акустического управления	Типичная конфигурация	Ослабление на 100 Гц	Ослабление на 500 Гц	Добавленная масса (кг/м²)
Голая CFRP сэндвич-панель	0,5 мм обшивка / 25 мм соты / 0,5 мм обшивка	5-10 дБ	15-20 дБ	—
Стекловолоконное покрытие	прошивной ватин 25-50 мм	5-8 дБ	8-12 дБ	1,0-1,5
Непроницаемый массовый слой	алюминизированный майлар, 25-75 мкм	2-4 дБ	4-8 дБ	0,05-0,1
Комбинированная система	панель + покрытие + пленка	12-20 дБ	25-35 дБ	1,2-1,7

Эта комбинация снижает внешние уровни звукового давления 140-150 дБ примерно до 120-128 дБ на интерфейсе полезной нагрузки — все еще высоко, что является причиной того, что спутники также проектируются и испытываются на акустические уровни, но управляемо. Покрытие — это осознанная массовая плата: 100-200 кг на обтекателе носителя среднего класса, которой торгуют против альтернативы делать всю панель толще, что стоило бы гораздо больше массы и веса, обусловленного жесткостью. Акустические покрытия остаются стандартом, поскольку они ослабляют в широкой полосе частот, не добавляя структурной жесткости там, где она не нужна.

Сэндвич-конструкция для крупных тонкостенных структур

Сама конструкция обтекателя почти повсеместно сэндвичевая: тонкие углеволоконные обшивки, склеенные с сотовым заполнителем, обычно алюминиевым или арамидным (Nomex). Обшивки воспринимают нагрузки в плоскости, а соты разводят их и воспринимают сдвиг. Эта архитектура придает обтекателю изгибную жесткость гораздо более толстого монолитного ламината при доле его массы, что необходимо для оболочки диаметром 4-5 метров, которая должна выдерживать погрузочно-разгрузочные операции, транспортировку и акустические нагрузки запуска без чрезмерных прогибов или флаттера панелей. Сравнение с подкрепленной обшивкой проясняет компромисс:

Параметр	Сэндвич (CFRP обшивки + соты)	Подкрепленная обшивка (стрингеры/шпангоуты)
Типичная поверхностная масса, 4 м диаметр	4-6 кг/м²	7-10 кг/м²
Изгибная жесткость при равной массе	в 3-5 раз выше	Базовый уровень
Гладкость поверхности	Отличная, нет головок крепежа	Хорошая, детали крепежа/стыков
Акустическое демпфирование	Умеренное (частично дает заполнитель)	Ниже
Сложность производства	Мехобработка сот, склейка пленочным клеем	Сборка шпангоутов, клепка/склейка
Режим отказа	Отслоение обшивки/заполнителя, смятие сот	Потеря устойчивости обшивки между подкреплениями

Сэндвич-конструкция побеждает для обтекателей, потому что режим нагружения определяется жесткостью, акустическим откликом и минимальной массой крупной тонкостенной оболочки — именно в той области, где сотовый сэндвич превосходит все. Углеволоконные обшивки предпочтительнее стеклопластиковых для внешней обшивки, поскольку более высокий модуль снижает прогиб и акустический отклик, а более тонкая обшивка экономит массу. На крупных обтекателях обшивки обычно укладываются автоматической укладкой волокна или намоткой препрега и затем со-склеиваются с заполнителем пленочным клеем в автоклавных или безавтоклавных циклах отверждения.

Системы отделения

Отделение обтекателя — это пиротехническая и механическая хореография, которая должна быть безупречной: две половины открываются и отталкиваются без какого-либо контакта с полезной нагрузкой, а удар, передаваемый спутнику, должен оставаться в пределах нормы. Стандартная архитектура использует продольную линию разъема, кольцевой стык отделения в основании и систему привода:

• Стык отделения: зажимная лента или разрушаемый (взрывной) шнур вдоль продольного разъема и окружности основания. Разрушаемые стыки режут чисто, но создают удар; зажимные ленты освобождают с меньшим ударом, но требуют управления предварительным натяжением.
• Привод: пневматические толкатели, пружинные толкатели или газовые (пиротехнические) толкатели, установленные в основании, расталкивают две половины вбок после освобождения стыка.
• Последовательность отделения: как только инерциальные датчики носителя подтверждают правильную ориентацию, стык срабатывает, толкатели придают относительную поперечную скорость примерно 1-3 м/с, и половины поворачиваются вокруг шарниров в основании или полностью разделяются и кувыркаются прочь.

Удар — критическое ограничение: пиротехническое отделение может создавать переходный удар 1 000-3 000 g на близлежащем оборудовании, поэтому современные носители все чаще используют малоударные непиротехнические системы — устройства освобождения из сплава с памятью формы, резервные электромеханические замки и пневматические поршневые толкатели. Конструкция обтекателя должна быть достаточно жесткой, чтобы чисто передавать нагрузки отделения и не допускать повторного контакта двух половин с полезной нагрузкой при разделении, что требует локального усиления у линии разъема и шарнирной фурнитуры.

Многоразовость: возвращаемый обтекатель

Самое значительное изменение в проектировании обтекателей за последнее десятилетие — многоразовость. Обтекатель составляет значительную долю стоимости носителя — обычно 1-3 млн долларов для носителя среднего класса — и его возврат трансформирует экономику запуска. Ведущие многоразовые обтекатели разворачивают параболоидальные направляющие поверхности, холодногазовые двигатели ориентации и управляемые парафойлы или парашюты для снижения и ловятся кораблями или извлекаются из океана. Возврат накладывает новые требования к проектированию на компонент, изначально созданный для сброса:

• Запас прочности на нагрузки возврата: обтекатель должен выдерживать нагрев при входе в атмосферу, удар раскрытия парашюта и нагрузки приводнения или ловли сетью — новые режимы нагружения поверх среды подъема.
• Теплозащита: набегающие поверхности испытывают умеренный нагрев при входе и нуждаются в дополнительной теплозащите или жертвенных покрытиях.
• Влагостойкость: извлеченные из океана обтекатели нуждаются в защите металлической фурнитуры от коррозии, герметичных авиационных блоках и средствах дренажа, а также быстром высыхании между полетами.
• Контроль и повторная квалификация: возвращенные половины перед повторным использованием проходят контроль (ультразвуковой контроль сэндвич-панелей, проверку крепежа и проверку герметичности запечатанных отсеков) и повторную квалификацию; цель — 5-10 полетов на обтекатель.

Поскольку углеволоконные сэндвич-конструкции жестки, легки и размерно стабильны, они хорошо переносят цикл возврата — при условии, что это было предусмотрено в проектировании. Для цепочки поставок многоразовые обтекатели — привлекательные программы: содержание материала на носитель сопоставимо с одноразовыми конструкциями, но один и тот же планер летает многократно, поэтому долгосрочный спрос на материал стабильнее, а требования к качеству еще выше.

Часто задаваемые вопросы

Почему обтекатели полезной нагрузки делают из углеволокна, а не алюминия?

Углеволоконная сэндвич-конструкция экономит примерно 30-40% массы обтекателя по сравнению с алюминиевой подкрепленной обшивкой, а каждый сэкономленный килограмм напрямую превращается в грузоподъемность орбитального носителя. Более высокий модуль углеволоконных обшивок также снижает прогиб и акустический отклик крупных тонких панелей, а гладкая поверхность без крепежа упрощает интерфейс акустического покрытия и аэродинамическое формирование. На носителе среднего класса снижение массы обтекателя на 300-500 кг может стоить несколько сотен тысяч долларов за запуск в виде дохода от полезной нагрузки.

Насколько громкая акустическая среда внутри обтекателя при запуске?

Уровни звукового давления внутри отсека полезной нагрузки при старте обычно достигают 140-150 дБ, создаваемых акустикой факела двигателя, отраженной от стартового стола. Система акустического покрытия — стекловолоконный или меламиновый прошивной ковер, покрытый тонкой непроницаемой пленкой — в сочетании с жесткостью сэндвич-панелей снижает это примерно до 120-128 дБ на интерфейсе полезной нагрузки. Это все еще суровая среда, поэтому спутники проектируются и проходят наземные испытания на акустические уровни, а массовая плата покрытия в 100-200 кг принимается как наиболее эффективная стратегия ослабления.

Как работает возврат обтекателя и сколько раз его можно использовать повторно?

Многоразовые половины обтекателя используют направляющие поверхности и холодногазовые двигатели для ориентации при снижении, затем разворачивают парафойлы или парашюты для замедления. Они либо ловятся кораблем сетью, либо извлекаются из океана. Обтекатель должен быть конструктивно спроектирован для нагрева при входе, удара парашюта и нагрузок приводнения или ловли с самого начала, поскольку доработка возврата на одноразовую конструкцию практически нереалистична. После каждого полета половины проходят ультразвуковой контроль, повторную квалификацию и возвращаются в эксплуатацию; ведущие программы нацелены на 5-10 полетов на обтекатель, что сокращает вклад стоимости обтекателя в каждый запуск примерно на порядок.

Заключение

Углеволоконные обтекатели полезной нагрузки — крупнейшие композитные конструкции орбитальных ракет-носителей и одни из самых требовательных по спектру нагрузок: акустическая среда выше 140 дБ, удар пиротехнического отделения и — все чаще — тепловые и ударные нагрузки атмосферного возврата. Сэндвич-конструкция с углеволоконными обшивками и сотовым заполнителем обеспечивает соотношение жесткости и массы, необходимое крупным тонким оболочкам, акустические покрытия эффективно управляют шумовым бюджетом, малоударные системы отделения защищают полезную нагрузку, а многоразовые обтекатели переписывают модель стоимости носителя.

Для интеграторов ракет-носителей и поставщиков композитов практическими факторами являются качество сотового заполнителя, надежность склейки пленочным клеем и запас прочности на нагрузки возврата. Изучите наш ассортимент углеволоконных тканей и препрегов, подходящих для крупных сэндвич-конструкций, или свяжитесь с нашей инженерной командой, чтобы обсудить изготовление опытных панелей обтекателя и квалификацию материалов для вашей программы ракеты-носителя.
