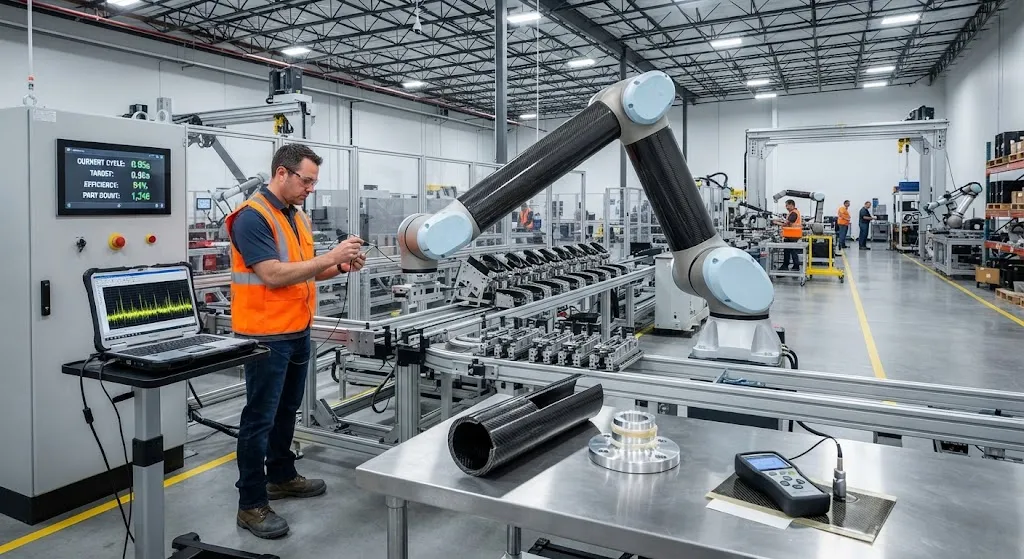

Углеволоконные руки промышленных роботов: проектирование по удельной жесткости для высокоскоростной автоматизации

Введение

Рука промышленного робота — это консоль, которая должна быть жесткой в двух смыслах: статически, чтобы удерживать инструмент и полезную нагрузку в пределах допусков повторяемости, измеряемых сотыми долями миллиметра, и динамически, чтобы быстро гасить колебания после каждого перемещения. Эти требования тянут друг против друга в металле. Чтобы сделать стальную или алюминиевую руку жестче, инженеры добавляют материал, который добавляет массу, которая вынуждает более крупные двигатели и более тяжелые основания, что в свою очередь увеличивает общую динамическую нагрузку и ограничивает скорость. Углеродное волокно разрывает этот цикл, потому что оно обеспечивает жесткость на единицу массы, недостижимую для любого конструкционного металла.

Ставки экономические. В высокоскоростной автоматизации время цикла — это доход: ячейка pick-and-place, работающая 30 циклов в минуту вместо 20, производит на 50% больше деталей за смену на той же площади. Углеродные руки — проверенный путь к этой выгоде, поэтому производители роботов и системные интеграторы для сборки электроники, упаковки и обслуживания станков все чаще задают композитные звенья. В этой статье объясняются логика проектирования, данные о материалах и практическая инженерия клееных и болтовых конструкций в серийной руке робота.

Почему отношение жесткости к весу определяет время цикла

Ограничивающий артефакт любой движущейся машины — первая мода колебаний ее структуры. Каждый раз, когда запястье ускоряется, рука прогибается и затем звенит на собственной частоте; контроллер не может объявить перемещение завершенным, пока колебания не затухнут ниже полосы повторяемости. Собственная частота масштабируется как квадратный корень из жесткости, деленной на массу, поэтому удвоение отношения жесткости к массе значительно сокращает время успокоения и поднимает практический предел скорости профиля движения.

Здесь углерод творит свое волшебство. Удельная жесткость однонаправленного углеродно-эпоксидного ламината составляет примерно 90-110 ГПа на единицу плотности при типичных объемных долях волокна, тогда как у алюминия около 26, а у стали 26-27. Поэтому композитное звено может быть спроектировано с более высокой жесткостью на изгиб и кручение, чем алюминиевое, веся при этом всего 55-60% от него. Более легкое звено также снижает нагрузку на последующие суставы, позволяя конструктору выбирать меньшие сервоприводы на второй и третьей осях; это совокупная экономия, которая стоит больше, чем сама масса руки.

Сравнение материалов: углерод против алюминия против стали

Свойство	Углеродно-эпоксидный ламинат	Алюминий 6061	Сталь
Плотность (г/см³)	1,55-1,60	2,70	7,85
Осевой модуль (ГПа)	120-160	69	200-210
Удельная жесткость (ГПа на г/см³)	75-100	26	26-27
Коэффициент демпфирования (относительный)	Высокий, в 3-5 раз выше алюминия	Низкий	Низкий
Усталостная выносливость	Отличная, пологая кривая S-N	Предел выносливости около 40% прочности	Хорошая при проработке

Таблица показывает, почему алюминий установил базовую линию робототехнической отрасли: его легко лить, обрабатывать и сваривать, а его удельной жесткости для эквивалентной конструкции звена достаточно для большинства роботов. Преимущество углерода должно быть инженерно достигнуто через ориентацию волокна. Звено руки — это балка, изгибающаяся в вертикальной плоскости и скручивающаяся вокруг своей оси, поэтому ламинат укладывает однонаправленные слои вдоль длины для жесткости на изгиб плюс слои плюс-минус 45 градусов для жесткости на кручение, обычно с тканым внешним слоем для устойчивости к ударам и обращению.

Куда идет углерод в руке робота

Не каждое звено выигрывает одинаково, и инженерное правило простое: чем дальше звено от основания робота, тем ценнее углерод. Расстояние от захвата до полезной нагрузки умножает эффект массы, потому что инерция растет с квадратом расстояния от оси вращения. Типичные применения:

• Корпуса запястья и фланцевые пластины: самая дистальная масса, непосредственно на центральной точке инструмента; более легкое запястье позволяет быстрее вращать запястье и повышает соотношение полезной нагрузки к массе робота.
• Звенья предплечья и плеча: основные несущие элементы, где жесткость на изгиб и снижение массы сочетаются, повышая собственную частоту.
• Портальные и консольные балки: длинные неподдерживаемые пролеты, где проект определяется прогибом, а не прочностью, и где углеродные трубы сокращают массу на 30-40% при равной жесткости.
• Инструменты на конце руки и структуры захватов: индивидуальные углеродные сборки, снижающие вес инструмента, который должен нести робот, полезно для многоинструментальных турелей в ячейках обслуживания станков.

Sinofibers, один из ведущих производителей углеродного волокна, явно обозначил руки промышленных роботов как растущее применение своих высокопрочных волокон, отражая сдвиг отрасли к легким конструкционным компонентам по мере того, как роботы движутся быстрее, несут более тяжелые нагрузки и развертываются во все более динамичных процессах.

Суставы, склеивание и структурный интерфейс

Углеродную руку нельзя сварить, поэтому интерфейсы суставов — это обработанные алюминиевые фитинги, вклеенные и приболченные к композиту. Правило проектирования — держать композитные трубы и оболочки непрерывными и переводить каждую нагрузку крепежа в металлическую вставку или фланец. Клеевые соединения, обычно эпоксидные конструкционные клеи с прочностью на сдвиг 20-30 МПа, передают осевые нагрузки через площадь склеивания, а болты зажимают вставку против ламината с мягкими прокладками, чтобы не раздавить композит. Детализация сустава определяет, ведет ли себя рука как задумано, потому что гибкий сустав превращает жесткое звено в расхлябанную сборку.

При неправильной детализации суставов доминируют два режима отказа: фреттинг у кромки отверстия под болт, решаемый втулками и тщательным контролем момента затяжки, и гальваническая пара между углеродом и алюминием во влажной среде, решаемая грунтовкой и изоляционными слоями на интерфейсе. В чистом сухом заводском воздухе эти проблемы управляемы, поэтому руки роботов, в отличие от морских конструкций, редко нуждаются в сложных схемах защиты от коррозии.

Демпфирование, полезная нагрузка и полная стоимость владения

Внутреннее демпфирование углерода, обычно в три-пять раз выше алюминиевого, означает, что колебания руки затухают быстрее после каждого перемещения. Для применений с успокоением по кромке, таких как точная установка компонентов или инспекционные проходы, это напрямую сокращает время успокоения на цикл. Оно также снижает вибрацию, передаваемую на полезную нагрузку и основание, что может улучшить качество последующих процессов, таких как склеивание, дозирование и линейные измерения.

Экономический случай зависит от объема и режима работы. Углеродная рука заметно дороже в закупке, чем литая алюминиевая, поэтому окупаемость приходит от более высоких циклов в минуту, более долгой жизни при высоконагруженном режиме или от робота с меньшей полезной нагрузкой, выполняющего работу более крупного. Для высокообъемной упаковочной линии в три смены выигрыш по времени цикла обычно окупает премию в течение месяцев; для ячейки с эпизодическим использованием алюминий остается рациональным выбором.

Часто задаваемые вопросы

Насколько быстрее может циклировать углеволоконная рука робота по сравнению с алюминиевой?

Единого множителя нет, потому что время цикла зависит от полезной нагрузки, вылета и профиля движения, но механизм хорошо понятен: собственная частота масштабируется как квадратный корень из отношения жесткости к массе, а время успокоения масштабируется с частотой и демпфированием. На практике интеграторы сообщают о снижении времени цикла на 10-25% в приложениях pick-and-place и обслуживания станков после замены дистальной алюминиевой конструкции на углеродную, с наибольшими выгодами на длинновылетных или высоконагруженных конфигурациях, где доминирует масса. Правильный способ предсказать выигрыш — модальный анализ предлагаемой руки против текущей, а не правило большого пальца.

Достаточно ли жестка углеволоконная рука робота для точной установки?

Да, если ламинат и суставы спроектированы под режим работы. Та же удельная жесткость, которая делает углерод конкурентоспособным в первичной аэрокосмической структуре, применима к рукам роботов, а повторяемость в конечном счете задается энкодером, контроллером и люфтом в суставах, а не только материалом звена. Практическое требование в том, чтобы интерфейсы суставов были жесткими алюминиевыми фитингами, хорошо вклеенными в композит, потому что жесткость сборки — это сумма жесткости звена и сустава, и мягкий сустав будет доминировать, какой бы жесткой ни была углеродная часть.

Почему углеродное волокно не используется во всех руках промышленных роботов?

Стоимость и системное упрощение. Литой и обработанный алюминий дешев, хорошо изучен и достаточно жестк для большинства роботов в стандартных задачах pick-and-place и сварки, а переход на углерод добавляет квалификацию, контроль склеивания и сложность цепочки поставок, которой интеграторы избегают, если требования по времени цикла или вылету не вынуждают. Углерод становится правильным ответом, когда робот должен быть легче, чтобы быть быстрее, длиннее, чтобы доставать глубже, или когда отношение полезной нагрузки к собственному весу является аргументом продажи, как на рынках коллаборативных и высокоскоростных роботов.

Заключение

Углеродное волокно — материал, который позволяет руке робота быть одновременно жесткой и быстрой, потому что оно превращает отношение жесткости к весу, ограничивающее каждую металлическую конструкцию, в сконструированное преимущество. Выгоды проявляются как более короткое время успокоения, более легкие дистальные структуры, меньшие суставные двигатели и улучшения времени цикла, складывающиеся в производственную мощность. Инженерная дисциплина — в суставах и ориентации ламината, а не в сыром материале, поэтому успешные углеродные роботные программы — это те, которые с самого начала рассматривают руку как задачу композитной сборки.
