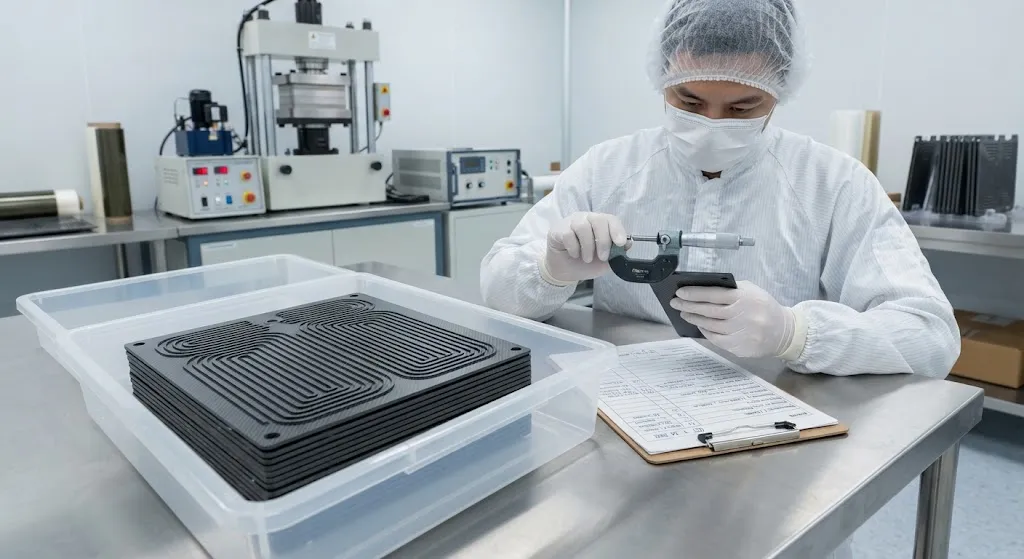

Биполярная пластина водородного топливного элемента: CFRP для компонентов стека PEM

Введение

Протонообменные мембранные (PEM) топливные элементы преобразуют водород и кислород в электричество и воду, при этом биполярные пластины составляют 60–80% веса и стоимости стека. Каждая пластина должна одновременно выполнять четыре функции: распределять потоки водорода и воздуха через микроканалы, проводить электроны между ячейками, удалять продуктивную воду и обеспечивать структурную поддержку для мембранного электродного узла (MEA). Традиционные биполярные пластины изготавливаются из графита или штампуются из нержавеющей стали или титана, но оба подхода имеют ограничения — графит хрупок и дорог в обработке, а металлы корродируют в кислой среде топливного элемента, увеличивая контактное сопротивление界面 (ICR) со временем.

Углепластик (CFRP) с токопроводящими наполнителями предлагает перспективную альтернативу: лёгкую конструкцию с настраиваемой проводимостью, формируемую литьём геометрию и собственную коррозионную стойкость. Задача — обеспечить достаточно низкое сопротивление проводимости по толщине при сохранении механической целостности и газонепроницаемости. В статье объясняется, как формируются, изготавливаются и валидируются CFRP биполярные пластины для топливных элементов, предоставляя практическое руководство для поставщиков материалов и производителей стеков.

Функциональные требования к биполярным пластинам

Биполярная пластина в стеке PEM топливного элемента должна одновременно удовлетворять строгим требованиям нескольких областей производительности:

• Электрическая проводимость: Удельное сопротивление по толщине ниже 20 мОм·см² необходимо для минимизации омических потерь. Целевые значения для автомобильных применений составляют 10–15 мОм·см² при давлении затяжки 1–2 МПа.
• Газонепроницаемость: Пластина должна предотвращать просачивание водорода между соседними ячейками. Обычно规定 показатели утечки гелия ниже 10⁻⁶ мбар·л/с.
• Коррозионная стойкость: Среда топливного элемента кислая (pH 2–3), увлажнённая и электрохимически активная. Пластины должны выдерживать потенциалы 0,6–1,2 В vs. SHE при плотностях тока ниже 1 мкА/см².
• Геометрия каналов: Каналы распределения потока (глубина 0,3–1,0 мм, ширина 0,5–2,0 мм) должны быть точно сформированы для обеспечения равномерного распределения газа и удаления воды.
• Механическая прочность: Пластина должна выдерживать нагрузки затяжки 1–2 МПа без разрушения и переносить вибрацию и тепловые циклы автомобиля.

Эти требования создают конкурирующие запросы: бо́льшая загрузка наполнителя улучшает проводимость, но увеличивает хрупкость и снижает обрабатываемость. Формулировка CFRP должна уравновешивать эти компромиссы для каждого конкретного применения.

Формулировка CFRP для токопроводящих биполярных пластин

Токопроводящие CFRP биполярные пластины сочетают углеродное волокно с токопроводящими наполнителями в термосетной или термопластической матрице. Стратегия формулировки нацелена на три параметра производительности:

Компонент	Типичная загрузка	Функция	Компромисс
Углеродное волокно (измельчённое)	30–50% по весу	Структурное армирование, проводимость в плоскости	Бо́льшая загрузка увеличивает жёсткость, но снижает определение каналов
Графитовые хлопья	10–25% по весу	Проводимость по толщине, газовый барьер	Улучшает проводимость, но увеличивает плотность и снижает прочность
Углеродные нанотрубки / графен	1–5% по весу	Сеть перколяции, межчастичная связность	Малые добавки резко улучшают проводимость; стоимость остаётся высокой
Смола матрицы	25–40% по весу	Связующее, газонепроницаемость, коррозионная стойкость	Эпоксид обеспечивает лучшую химическую стойкость; термопласты дают более быстрые циклы

Ключ к достижению низкого удельного сопротивления по толщине — создание сети перколяции токопроводящих наполнителей, связывающей толщину. Извмельчённое углеродное волокно обеспечивает проводимость в плоскости, но ограниченную связность по толщине; графитовые хлопья и углеродные нанотрубки заполняют промежутки между волокнами, создавая непрерывные токопроводящие пути. Типичная формулировка обеспечивает удельное сопротивление по толщине 8–15 мОм·см² при давлении затяжки 1,5 МПа, соответствующее автомобильным спецификациям.

Производственные процессы

Три производственных маршрута используются для CFRP биполярных пластин, каждый с особыми преимуществами:

• Прессование: Предварительно отмеренная порция токопроводящего CFRP-компаунда размещается в нагретой штамповой матрице и прессуется при 5–15 МПа в течение 30–120 секунд. Это самый высокопроизводительный процесс с временем цикла 30–60 секунд на пластину и обеспечивающий лучшую отделку поверхности для определения геометрии каналов.
• Литьё под давлением: Токопроводящий термопластический компаунд (например, PPS + 40% углеродного волокна + 15% графита) льётся под давлением в пластины близкой к готовой форме. Это позволяет создавать сложные 3D-геометрии и интегрировать такие элементы, как пазы прокладок, но обеспечивает меньшую объёмную долю волокна и бо́льшее контактное сопротивление, чем прессование.
• Передача прессования: Токопроводящий термосетный компаунд передаётся в закрытый штамп под давлением. Этот процесс хорошо заполняет тонкие канальные элементы и обеспечивает хорошее смачивание волокон, но время цикла больше, чем при прессовании (2–5 минут на пластину).

Постформовочные операции обычно включают плоскостную обработку поверхности (шлифовку или полировку для достижения плоскостности ±10 мкм), нанесение токопроводящего покрытия или обработку поверхности для снижения ICR и контроль качества точности размеров каналов и дефектов поверхности.

Валидация производительности для стеков топливных элементов

Валидация CFRP биполярных пластин требует тестирования на уровне компонентов и в работающих стеках топливных элементов:

• Контактное сопротивление (ICR): Измеряется как функция давления затяжки методом четырёхконтактного зонда. ICR должен оставаться ниже 20 мОм·см² при 1,5 МПа на протяжении всего срока службы пластины.
• Коррозионные испытания: Ускоренные коррозионные испытания в имитированных условиях топливного элемента (0,1 М H₂SO₄, 80°С, 0,6–1,2 В vs. SHE) в течение 1000–5000 часов подтверждают стабильность как ICR, так и механических свойств.
• Газопроницаемость: Испытание на утечку гелия подтверждает показатели утечки газа ниже допустимых пределов, обычно 10⁻⁶ мбар·л/с.
• Испытания стека: Пластины собираются в короткие стеки (10–50 ячеек) и тестируются на поляризационную кривую, плотность мощности и долговечность в течение 1000–5000 часов работы.
• Механические испытания: Прочность на излом, ударопрочность и вибрационная усталость подтверждают пригодность пластины для изготовления, сборки и эксплуатации автомобиля.

Стандарты ISO 15118 для интерфейсов топливных элементов автомобилей, SAE J2617 для испытаний биполярных пластин и технические цели Министерства энергетики США по стоимости и производительности обеспечивают основу валидации.

Часто задаваемые вопросы

Как CFRP биполярные пластины сравниваются с графитом и нержавеющей сталью?

CFRP пластины обеспечивают снижение веса на 30–50% по сравнению с графитом при аналогичных уровнях проводимости, а производственные_costs на 40–60% ниже, чем у обработанного графита. Против нержавеющей стали CFRP обеспечивает коррозионную стойкость без необходимости в защитных покрытиях и более низкую плотность (1,6–1,8 г/см³ против 7,9 г/см³). Основной недостаток — проводимость CFRP по толщине (8–15 мОм·см²) выше, чем у нержавеющей стали (2–5 мОм·см²) и приближается к графиту (5–10 мОм·см²), что требует тщательной оптимизации наполнителя. Для автомобильных применений, где вес и стоимость являются основными факторами, CFRP пластины всё чаще предпочитаются обоим альтернативам.

Каков срок службы CFRP биполярных пластин в топливном элементе автомобиля?

CFRP биполярные пластины проектируются на полный срок службы автомобиля — обычно 5000–8000 часов для легковых автомобилей и 25000–30000 часов для тяжёлых грузовиков. Сеть токопроводящих наполнителей образует коррозионностойкую структуру, в отличие от металлических пластин, где продукты коррозии накапливаются со временем. Ускоренные испытания 5000 часов при 80°С и 0,8 В показывают увеличение ICR менее чем на 10% для хорошо сформулированных CFRP пластин, что находится в пределах допустимых пределов для поддержания производительности стека.

Можно ли перерабатывать CFRP биполярные пластины при списании автомобиля?

CFRP биполярные пластины с термопластической матрицей (например, PPS, PEEK) потенциально перерабатываются повторным плавлением и формовкой, хотя загрязнение токопроводящим наполнителем может ограничить повторное применение. Пластины на основе термосетов (эпоксидная матрица) более сложны в переработке, но могут быть измельчены и использованы как наполнитель для вторичных композитных продуктов или как топливо в цементных печах. Влияние утилизации CFRP пластин компенсируется экономией веса во время эксплуатации автомобиля, которая снижает расход топлива и выбросы на протяжении всего срока службы.

Заключение

CFRP биполярные пластины представляют собой привлекательное решение для стеков PEM топливных элементов, обеспечивая снижение веса на 30–50% по сравнению с графитом, коррозионную стойкость без защитных покрытий и формируемую литьём геометрию для высокосерийного производства. Инженерная задача — обеспечение удельного сопротивления по толщине ниже 15 мОм·см² при сохранении газонепроницаемости и механической прочности — решается за счёт оптимизированной формулировки наполнителя и процесса прессования. Для производителей стеков, оценивающих материалы биполярных пластин, ключевые факторы — стабильность ICR в эксплуатационных условиях, коррозионная стойкость в кислой среде топливного элемента и компромиссы стоимости и производительности по сравнению с металлическими альтернативами.

Для поставщиков материалов и интеграторов систем топливных элементов критические вопросы — оптимизация загрузки наполнителя, масштабируемость производства и данные о долговечности. Ознакомьтесь с нашими продуктами из углеродного волокна для топливно-энергетических применений или свяжитесь с нашей инженерной командой для обсуждения формулировки токопроводящего CFRP и разработки биполярных пластин для вашего проекта топливного элемента.
