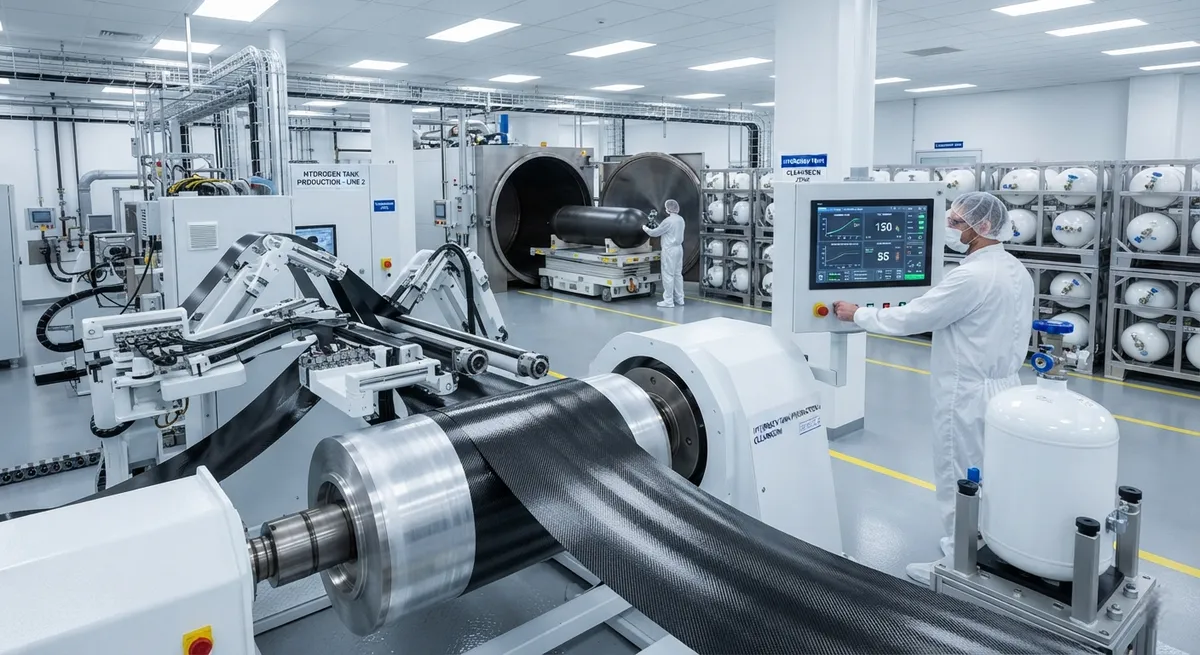

Баки IV типа для водорода в легковых автомобилях: Honda CR-V e:FCEV и американская линия баков для FCEV

Введение

Автомобили на водородных топливных элементах два десятилетия оставались нишевой технологией, сдерживаемой не столько топливным стеком, сколько хранением: чтобы взять на борт достаточно водорода для реального запаса хода, нужен бак, который одновременно легок, прочен и безопасен. Решение — бак IV типа: сосуд давления с углеродным волокном и полимерным лайнером, работающий при 70 МПа (около 700 бар). Когда Honda начала производство CR-V e:FCEV на Центре передового производства (PMC) в Мэрисвилле, штат Огайо, она впервые принесла производство баков IV типа в североамериканское производство легковых автомобилей, при этом баки изготавливаются на линии, которая также поддерживает разработку водородных грузовиков класса 8.

В этой статье рассматривается, как производится CR-V e:FCEV, из чего состоит бак IV типа и почему линия баков в Огайо важна не только для одной машины — как маркер индустриализации хранения водорода в США и важный сигнал для поставщиков углеродного волокна, обслуживающих этот рынок.

CR-V e:FCEV и его система хранения

CR-V e:FCEV — подключаемый гибрид на топливных элементах: система топливных элементов обеспечивает мощность, аккумулятор добавляет возможность зарядки от сети, а общий запас хода автомобиля составляет примерно 435 км (около 270 миль) по оценке EPA США. Водород хранится в баках IV типа при 70 МПа, полезная емкость водорода — около 4,3 кг. Несколько деталей дизайна отличают этот автомобиль:

• Хранение IV типа при 70 МПа: Система хранения использует композитные баки с углеродным волокном и полимерным лайнером — та же архитектура, что и в Honda Clarity Fuel Cell предыдущего поколения, доработанная для эффективности производства.
• Подключаемая архитектура: Перезаряжаемый аккумулятор продлевает ежедневный запас хода на одной электроэнергии, позиционируя автомобиль как практичный первый опыт владения водородным автомобилем на рынках с ограниченной инфраструктурой заправок.
• Сборка в США: CR-V e:FCEV собирается на PMC в Огайо — на площадке малого объема и высокого мастерства, которую Honda переоборудовала специально под нишевые автомобили, при этом интеграция топливной системы и баков выполняется в том же комплексе.

Для индустрии хранения водорода примечателен не столько сам автомобиль, сколько производственная среда: баки IV типа теперь производятся и интегрируются в легковой автомобиль на территории США, на линии, спроектированной под повторяемый сертифицированный выпуск композитных сосудов давления.

Из чего на самом деле состоит бак IV типа

Водородный бак IV типа — это сосуд давления из четырех функциональных слоев. Таблица ниже обобщает каждый слой и его роль в системе на 70 МПа:

Слой	Материал	Функция
Полимерный лайнер	Полиэтилен высокой плотности или полиамид	Барьер проницаемости водорода; внутренний уплотнительный слой
Обмотка из углеродного волокна	Высокопрочное углеродное волокно (обычно жгут 12K-24K) в эпоксидной смоле	Несет структурную нагрузку внутреннего давления 70 МПа
Защита внешней поверхности	Стекловолокно или защитное покрытие	Защищает углеродную обмотку от истирания и ударных повреждений
Клапан и горловина	Алюминий или нержавеющая сталь	Интерфейс газового потока и интеграция точки крепления

Обмотка из углеродного волокна — сердце конструкции. Намотанная по контролируемой схеме — спиральная намотка для осевой прочности и кольцевая для окружной — она должна безопасно сдерживать давление 700 бар, сохраняя при этом бак достаточно легким для легкового автомобиля. Типичный автомобильный бак на 70 МПа хранит примерно 4-5 кг водорода в сосуде весом 40-60 кг, поэтому благодаря соотношению прочности к весу углеродное волокно — единственный практичный материал для этой задачи.

От машин к грузовикам: общая производственная линия

Водородная стратегия Honda в США сочетает CR-V e:FCEV с работой над грузовиком класса 8 на топливных элементах, и обе программы разделяют технологию баков. Крупным коммерческим автомобилям нужно больше водорода, чем легковым: тягач класса 8 обычно несет 40-80 кг в нескольких баках, — но базовая архитектура IV типа, производственный процесс и подход к квалификации безопасности одинаковы. Поэтому линия в Огайо производит баки в масштабе и спецификации, поддерживающих оба класса транспортных средств, позволяя Honda амортизировать производственную возможность баков между программами, а не строить отдельную линию для низкообъемного легкового автомобиля.

Эта модель общей линии важна для цепочки поставок. Она создает устойчивый сертифицированный сигнал спроса на углеродное волокно аэрокосмического качества в Северной Америке — те же семейства волокон, что используются в планерах и сосудах давления, — и дает производителям баков производственный шаблон для масштабирования от программ легкового масштаба к тяжелым коммерческим программам без повторной квалификации с нуля.

Что это значит для цепочки поставок водорода в США

Линия баков CR-V e:FCEV — точка данных в более широкой тенденции индустриализации:

• Производство баков IV типа легкового масштаба теперь в США: Северная Америка больше не является только рынком импорта систем хранения для автомобилей на топливных элементах; возможность производства теперь существует на месте.
• Инфраструктура квалификации строится: Сертифицированное производство баков на 70 МПа требует гидравлических испытаний на разрушение, циклических испытаний, прослеживаемости материалов и соответствия стандартам, таким как SAE J2579 для автомобильного хранения водорода, — инфраструктура, которая приносит пользу каждой будущей программе.
• Спрос на углеродное волокно становится промышленной кривой: Каждый легковой FCEV использует примерно 40-60 кг углеродного волокна в своих баках; по мере роста объемов с тысяч до десятков тысяч автомобилей в год кривая становится значимой для производителей волокна и препрегов.

Ничто из этого не означает, что легковые автомобили на водороде вот-вот масштабируются в одночасье — инфраструктура заправки, цены на водород и стоимость автомобиля остаются структурными ограничениями. Но линия производства баков — это долгосрочный спрос высокой определенности, который нужен индустрии углеродного волокна для оправдания мощностей, и она закрепляет производство хранения водорода внутри промышленной базы США.

Часто задаваемые вопросы

Почему автомобили на водородных топливных элементах используют баки из углеродного волокна, а не из стали?

Потому что объемная плотность энергии водорода очень низка: автомобиль должен нести его под высоким давлением — 70 МПа — для достижения полезного запаса хода, и вес бака при этом давлении становится доминирующим ограничением. Стальной бак, достаточно прочный, чтобы выдержать 700 бар, был бы настолько тяжелым, что съел бы преимущество по запасу хода, которое дает водород. Композитные баки из углеродного волокна (IV типа) достигают того же номинального давления при весе примерно в треть-четверть от сопоставимого металлического сосуда, и это разница между водородным автомобилем с запасом хода более 400 км и тем, который не может взять достаточно топлива, чтобы быть практичным. Оборотная сторона — стоимость: хранение из углеродного волокна дорого, поэтому оно остается значительной долей общей стоимости автомобиля на топливных элементах.

Сколько водорода может хранить легковой автомобиль на топливных элементах и как далеко он проезжает?

Легковые автомобили на топливных элементах обычно хранят 4-6 кг водорода при 70 МПа в одном или нескольких баках IV типа. Например, Honda CR-V e:FCEV хранит примерно 4,3 кг полезного водорода и достигает оценочного запаса хода EPA около 435 км на водороде, плюс подключаемый электрический запас хода от перезаряжаемого аккумулятора. Для контекста: 1 кг водорода содержит около 33,3 кВт·ч энергии, а система топливных элементов преобразует ее в электричество с КПД примерно 50-60%, поэтому хорошо спроектированный FCEV достигает около 90-100 км на килограмм водорода на шоссейном цикле. Запас хода в конечном счете определяется емкостью бака, эффективностью системы и условиями вождения.

Какие стандарты сертификации применяются к автомобильным бакам IV типа для водорода?

В США основной стандарт для автомобильных систем хранения водорода — SAE J2579, охватывающий проектирование, производство и квалификацию систем хранения сжатого водорода для автомобилей на топливных элементах через комбинацию испытаний и проектного анализа. На глобальном уровне сопоставимые рамки включают ГТП ООН № 13 и ECE R134 для автомобильного хранения водорода и ISO 19881 для водородных сосудов давления. Сертификация включает испытания на разрушение до кратного значения номинального рабочего давления, гидравлическое циклирование давления, циклирование водородом/воздухом, где применимо, испытания на падение и прокол, испытания на утечку и требования к прослеживаемости материалов. Эти стандарты — причина, по которой производство баков IV типа требует сертифицированного объекта с контролируемыми процессами намотки, отверждения и контроля — и почему линия в Огайо представляет реальную инфраструктуру, а не просто сборку автомобилей.

Заключение

Honda CR-V e:FCEV и ее линия баков IV типа в Огайо знаменуют приход хранения водорода из углеродного волокна в североамериканское производство легковых автомобилей. Сама технология — сосуд давления с полимерным лайнером и обмоткой из углеродного волокна при 70 МПа — зрелая, но ее производство на территории США, на линии, разделяемой с программой грузовиков класса 8, — шаговое изменение промышленного присутствия. Для цепочки поставок углеродного волокна значение конкретно: сертифицированный устойчивый спрос на высокопрочный жгут для автомобильных сосудов давления с производственным шаблоном, который масштабируется от автомобилей до коммерческих транспортных средств.

Для инженеров и покупателей, оценивающих материалы для хранения водорода, практические вопросы: выбор марки волокна, однородность поверхностной плотности жгута, квалификация процесса намотки и поддержка сертификации. Ознакомьтесь с нашей продукцией из углеродного волокна для сосудов давления и хранения водорода или свяжитесь с нашей инженерной командой, чтобы обсудить выбор материалов и поддержку квалификации для вашей программы баков IV типа.
