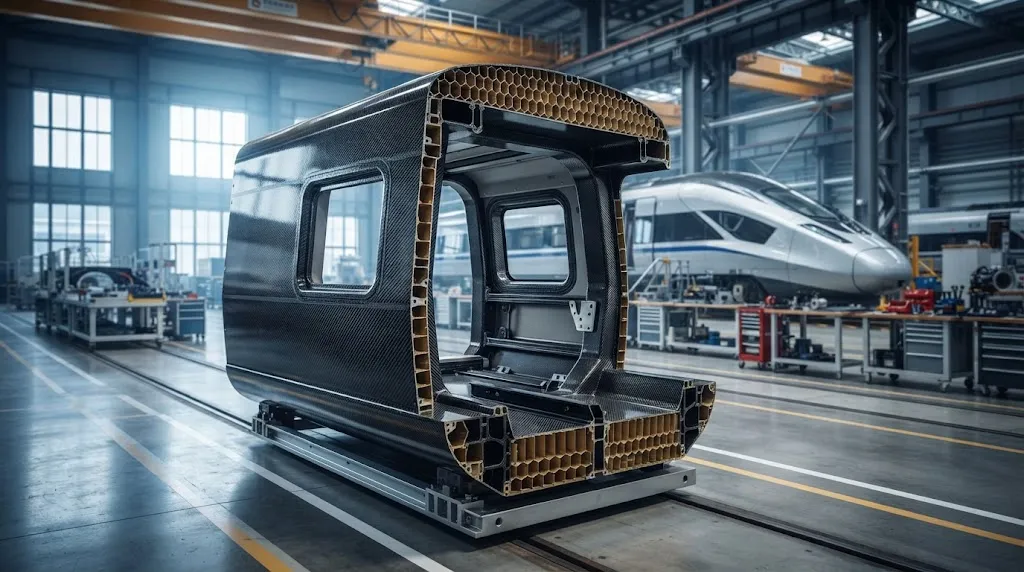

Каркас вагона высокоскоростного поезда: конструкции CFRP для железнодорожного транспорта со скоростью 350+ км/ч

Введение

Сети высокоскоростных поездов расширяются по всему миру: по состоянию на 2026 год эксплуатируются более 56 000 км линий, а 35 000 км находятся в стадии строительства. Китай лидирует с 42 000 км линий со скоростью 350 км/ч, за ним следуют Европа, Япония и развивающиеся сети в Юго-Восточной Азии, на Ближнем Востоке и в Северной Америке. По мере увеличения скорости поездов до 350-400 км/ч и выше аэродинамическое сопротивление доминирует в энергопотреблении — возрастают с кубом скорости, что делает снижение веса首要 инженерной задачей.

Алюминиевые сплавы доминируют в строительстве высокоскоростных поездов с 1990-х годов, обеспечивая хорошую удельную прочность, зрелые технологии изготовления и устоявшиеся цепочки поставок. Однако алюминий достигает практических пределов веса при скоростях 350+ км/ч: типичный 8-вагонный состав из алюминия весит 380-450 тонн, при этом каркас вагона составляет 45-55% общего веса. Конструкции каркаса из CFRP обеспечивают снижение веса на 30-50% в структурной оболочке, снижая вес состава на 8-12 тонн и давая измеримые преимущества в энергопотреблении, динамике разгона, нагрузке на путь и тормозном пути.

В статье рассматриваются системы материалов CFRP, конструктивные решения, технологии производства и требования пожарной безопасности для приложений каркаса вагона высокоскоростных поездов, с особым вниманием к компромиссам проектирования, определяющим, обеспечивает ли CFRP экономическую выгоду по сравнению с оптимизированными алюминиевыми решениями.

Системы материалов для конструкций каркаса вагонов

Конструкции каркаса вагонов из CFRP для высокоскоростных поездов должны удовлетворять конкурирующим требованиям: высокая удельная жесткость для сопротивления аэродинамическим нагрузкам, поглощение энергии при столкновении для пассивной безопасности, соответствие пожарной безопасности и усталостная прочность более 30 лет. Системы материалов, отвечающие этим требованиям:

Система материала	Применение	Удельная жесткость	Поглощение энергии при столкновении	Пожарный рейтинг
Однонаправленный/5-арочный сатин CFRP	Оболочка вагона, крыша, борта	85-110 ГПа/(г/см3)	25-40 кДж/кг	EN 45545-2 HL2
Сэндвич-панель CFRP сотового сердечника	Пол, панели крыши	120-180 ГПа/(г/см3)	15-25 кДж/кг	EN 45545-2 HL2
Гибридная конструкция CFRP/алюминий	Борта, торцевые крышки	65-90 ГПа/(г/см3)	30-50 кДж/кг	EN 45545-2 HL2
CFRP с термопластической матрицей (PEEK/PA)	Поглотители энергии столкновения	50-70 ГПа/(г/см3)	40-60 кДж/кг	EN 45545-2 HL1
Алюминиевый сплав 6005A-T6 (эталон)	Оболочка вагона (текущая практика)	26 ГПа/(г/см3)	20-35 кДж/кг	EN 45545-2 HL2

Снижение веса и энергетические преимущества

Снижение веса конструкций CFRP создает каскадный эффект: более легкая конструкция вагона позволяет легкие тележки, компактные тормозные системы, снижение нагрузки на путь и уменьшение энергопотребления. Количественный анализ 8-вагонного состава со скоростью 350 км/ч показывает:

Прямое снижение веса: Оболочка вагона CFRP заменяет алюминий с снижением веса 30-50% в структурной оболочке. Для типичного состава с весом каркаса 120-160 тонн CFRP снижает его на 36-80 тонн. Однако практические ограничения (конструктивные узлы, противопожарные слои, крепление интерьера) уменьшают чистое снижение до 8-12 тонн на состав.

Снижение энергопотребления: На скорости 350 км/ч аэродинамическое сопротивление составляет 75-80% энергии тяги, сопротивление качению — 10-12%, вспомогательные нагрузки — 10-15%. Снижение веса в основном benefit сопротивление качению и энергию разгона. Снижение веса на 8-12 тонн обеспечивает 15-25% снижения чистого энергопотребления на поездо-километр в зависимости от профиля эксплуатации (частота разгона, максимальная скорость, уклон).

Снижение нагрузки на путь: Конструкции CFRP снижают нагрузку на ось с 17-18 тонн (алюминий) до 14-16 тонн, что снижает стоимость обслуживания пути и полотна на EUR 500-1500 в год на поезд.

Улучшение динамики разгона: Более легкие составы обеспечивают равное ускорение с компактными тяговыми двигателями, снижая стоимость тяговой системы на 8-15% и обеспечивая рекуперацию энергии при торможении.

Управление энергией столкновения

Требования к пассивной безопасности высокоскоростных поездов представляют наиболее серьезную инженерную проблему для конструкций CFRP. Стандарт EN 15227 (Железнодорожный транспорт — требования к пассивной безопасности вагонов) определяет минимальное поглощение энергии при столкновении 2,5 МДж для поездов со скоростью 350 км/ч, достигаемое контролируемой деформацией зон поглощения на концах состава.

Поглотители энергии из CFRP превосходят алюминий по удельному поглощению энергии: трубки из CFRP поглощают 25-60 кДж/кг против 20-35 кДж/кг для алюминия, обеспечивая снижение веса в зонах поглощения на 30-50%. Однако поведение CFRP при поглощении энергии более чувствительно к скорости нагружения, ориентации волокон и граничным условиям, чем у алюминия, что требует обширных испытаний компонентов и полномасштабных краш-тестов для подтверждения численных прогнозов.

Конструкция вагона CFRP также должна обеспечивать переход между жестким пассажирским отсеком и деформируемой зоной поглощения, гарантируя, что поглощение энергии происходит в обозначенных зонах без ущерба для целостности пассажирского пространства. Обычно это требует гибридной конструкции CFRP/алюминий с инициаторами поглощения из CFRP и переходными участками из алюминия, что增加了 сложность изготовления, но обеспечивает снижение веса на 25-40% в системе поглощения по сравнению с полностью алюминиевыми конструкциями.

Пожарная безопасность

Требования пожарной безопасности в соответствии со стандартом EN 45545-2 (Защита от пожаров на железнодорожном транспорте — Часть 2: Требования к огнестойкости материалов и компонентов) классифицируют материалы по уровням опасности HL1-HL3 в зависимости от типа эксплуатации поезда. Высокоскоростные поезда, эксплуатируемые в тоннелях, требуют соответствия HL2.

Для материалов CFRP соответствие требованиям пожарной безопасности требует тщательного выбора смольной системы. Стандартные эпоксидные смолы выделяют большое количество тепла и токсичный дым, не соответствующие требованиям HL2 без модификации. Модифицированные фенольные эпоксиды, фосфорсодержащие эпоксидные системы и керамически наполненные препреги обеспечивают соответствие HL2 при сохранении 80-95% механических свойств стандартных авиационных эпоксидов. Эти огнестойкие смольные системы увеличивают стоимость материалов на 10-20%, но необходимы для железнодорожных приложений.

Проблема пожарной безопасности выходит за рамки выбора материалов: конструкции CFRP должны поддерживать структурную целостность при воздействии огня в течение достаточного времени для эвакуации пассажиров (обычно 15-30 минут). Это требует огнестойкой теплоизоляции, интумесцентных покрытий и структурного резервирования, увеличивающих вес и стоимость, частично компенсируя преимущества CFRP в снижении веса.

Производственные挑战и

Конструкции каркаса вагонов из CFRP для высокоскоростных поездов представляют уникальные производственные трудности из-за размеров (25 метров один вагон), конструктивной сложности и требований к производственной мощности (20-40 вагонов в год для крупных программ).

Автоклавная обработка: Аэрокосмический CFRP с оптимальной объемной долей волокна (55-60%) и пористостью (<1%) требует автоклавного отверждения при 180°C и давлении 6-7 бар. Однако размеры железнодорожного вагона (25 м x 3,2 м x 2,8 м) превышают возможности большинства автоклавов, требуя сегментации (5-8 секций на вагон, склеенных вместе) или обработки вне автоклава (OoA). Сегментация увеличивает вес конструкции на 15-25% за счет нахлёстных швов и клеевых соединений.

Обработка вне автоклава: Вакуумно-OLUMNные (VBO) препреги и формование переносом смолы (RTM) позволяют изготавливать крупные одночастные конструкции из CFRP без ограничений автоклава. VBO-препреги обеспечивают объемную долю волокна 55-65% и пористость <2% — достаточные для большинства требований конструкций железнодорожного транспорта, но с механическими свойствами на 5-10% ниже, чем у автоклавно отвержденных аналогов. Преимущество производственной мощности (отсутствие планирования автоклава) делает обработку OoA привлекательной для высокообъемных железнодорожных программ.

Технология соединения: Конструкции CFRP требуют надежных методов соединения для структурной сборки. Склеивание обеспечивает непрерывную передачу нагрузки, но требует подготовки поверхности и защиты от окружающей среды. Механическое крепление (болты, заклепки) обеспечивает разборку для обслуживания, но вводит концентрации напряжений, снижающие усталостную прочность. Гибридные соединения склейка/болты обеспечивают оптимальный баланс, с усталостной прочностью, превышающей 10 миллионов циклов при расчетных нагрузках.

Анализ стоимости и рыночные прогнозы

Экономическая целесообразность конструкций CFRP зависит от баланса между премией к стоимости материалов и операционной экономией за 30-летний срок службы. Текущая стоимость конструкций CFRP для вагонов составляет EUR 80-150 за кг в установленном виде по сравнению с EUR 15-30 за кг для алюминиевого сплава — премия в 5-8 раз. Однако снижение веса на 8-12 тонн генерирует операционную экономию:

Экономия энергии: EUR 3 000-8 000 за поезд в год при стоимости электроэнергии EUR 0,15-0,25 за кВт·ч в зависимости от профиля эксплуатации.

Снижение стоимости обслуживания пути: EUR 500-1 500 за поезд в год благодаря снижению нагрузки на оси.

Экономия на тяговой системе: EUR 200 000-500 000 на состав за счет компактных двигателей и снижения требований к тормозной системе.

Анализ стоимости жизненного цикла: За 30 лет операционная экономия от конструкций CFRP составляет EUR 110 000-290 000 на тонну снижения веса по сравнению с премией к стоимости материалов CFRP EUR 600-1 200 за установленную тонну. Точка безубыточности жизненного цикла зависит от цен на энергию, коэффициентов использования и ставок дисконтирования, но обычно favors поезда, эксплуатируемые более 300 000 км в год на скоростях более 320 км/ч.

Мировой рынок CFRP для высокоскоростных поездов, по прогнозам, достигнет EUR 2,8-4,2 млрд к 2030 году, благодаря новым программам в Китае, Индии, Юго-Восточной Азии и на Ближнем Востоке, а также обновлению парка в Европе и Японии. Доля CFRP на состав, по прогнозам, вырастет с текущих 2-5% до 12-18% к 2030 году, а полностью CFRP-вагоны начнут эксплуатироваться к 2032-2035 годам.

Какова усталостная прочность конструкций CFRP по сравнению с алюминием?

Конструкции каркаса вагонов из CFRP демонстрируют превосходную усталостную прочность по сравнению с алюминиевыми сплавами: предел усталости (амплитуда напряжения при 10 миллионах циклов) составляет 60-70% от статической прочности для CFRP против 30-40% для алюминиевого сплава 6005A-T6. Для типичного вагона высокоскоростного поезда, испытывающего 10 миллионов циклов нагрузки за 30 лет, конструкции CFRP сохраняют 85-95% начальной жесткости и прочности, тогда как алюминиевые конструкции могут демонстрировать деградацию на 5-15%, требующую осмотра и усиления. Преимущество CFRP в усталостной прочности особенно显著но на сварных швах алюминиевых конструкций, где усталостная прочность снижается до 20-30% от прочности базового материала — ограничение, которого нет у клеевых соединений CFRP.

Как сравнивается вес каркаса CFRP и алюминия для различных конфигураций поездов?

Для 8-вагонного состава со скоростью 350 км/ч алюминиевые каркасы вагонов обычно весят 180-220 тонн (только конструкция), тогда как каркасы из CFRP — 100-140 тонн — снижение веса на 35-45%. Снижение веса концентрируется в оболочке вагона (крыша, борта, конструкция пола), а не в торцевых крышках и хребтовой раме, которые обычно остаются алюминиевыми для управления энергией столкновения и совместимости интерфейсов. Для 16-вагонных конфигураций, используемых на некоторых линиях Китая и Японии, снижение веса CFRP масштабируется пропорционально, достигая 16-24 тонн на состав. Конфигурации электропоездов (EMU) benefit от снижения веса CFRP в большей степени, чем тяговые 구성ления, поскольку более легкие вагоны напрямую снижают потребление тяговой энергии во всем поезде.

Каковы основные барьеры для внедрения CFRP в высокоскоростные поезда?

Четыре основных барьера ограничивают внедрение CFRP: (1) стоимость — каркасы CFRP стоят в 5-8 раз дороже за кг, чем алюминий, требуя обоснования на основе стоимости жизненного цикла, зависящего от коэффициентов использования и цен на энергию; (2) производственная мощность — текущие объемы производства CFRP составляют 5-10 вагонов в месяц на производственную линию, что не соответствует требуемым 20-40 в месяц для крупных железнодорожных программ; (3) пожарная безопасность — соответствие EN 45545-2 HL2 с материалами CFRP требует специальных смольных систем и структурной защиты, увеличивая стоимость и вес; (4) инфраструктура обслуживания — железнодорожные операторы не tienen experiencia с ремонтом и контролем CFRP, создавая сопротивление внедрению. Эти барьеры преодолеваются благодаря обработке вне автоклава, разработке огнестойких смол и программам подготовки операторов, а полностью коммерческие каркасы CFRP ожидаются к 2032-2035 годам.

Заключение

Конструкции каркаса вагонов из CFRP обеспечивают трансформационное снижение веса для высокоскоростных поездов: 8-12 тонн на состав, 15-25% экономия энергии, снижение нагрузки на путь и улучшение динамики разгона. Инженерные проблемы — управление энергией столкновения 2,5 МДж, соответствие пожарной безопасности EN 45545-2 и усталостная прочность более 30 лет — решаются гибридными конструкциями CFRP/алюминий, огнестойкими смольными системами и подтвержденным анализом конструкций. Производственные барьеры в области стоимости и производственной мощности снижаются благодаря обработке вне автоклава и проектированию с учетом технологичности.

Аргументация стоимости жизненного цикла конструкций CFRP усиливается по мере роста скорости поездов, коэффициентов использования и цен на энергию. Для железнодорожных операторов и производителей, оценивающих следующее поколение высокоскоростных платформ, конструкции каркаса вагонов из CFRP представляют собой стратегические инвестиции в operational efficiency и конкурентоспособность. Ознакомьтесь с нашим ассортиментом углеволоконных тканей и армирующих материалов для железнодорожных материалов CFRP или свяжитесь с нашей инженерной командой для обсуждения спецификаций материалов для вашей программы высокоскоростных поездов.
