Углепластиковые обода велосипедных колёс: производственный процесс и оптимизация аэродинамики

Введение: Инженерная задача углепластиковых ободов

Углепластиковые обода велосипедных колёс представляют одно из самых требовательных применений композитного производства в индустрии спортивных товаров. Современный обод должен одновременно удовлетворять требованиям аэродинамической эффективности (снижение лобового сопротивления на 15–30% по сравнению с алюминиевыми ободами коробчатого сечения), боковой жёсткости для спринтерских и поворотных нагрузок, радиальной податливости для комфорта гонщика, термостойкости тормозной дорожки для температур, превышающих 220°C, и веса 280–450 г на обод.

Рынок углепластиковых ободов рос со среднегодовым темпом 14,3% с 2020 по 2025 год. В 2025 году было произведено примерно 2,8 миллиона ободов, потребляющих около 1 200–1 500 метрических тонн углепластикового препрега ежегодно.

Производственные процессы

Выкладка препрега и расписание слоёв

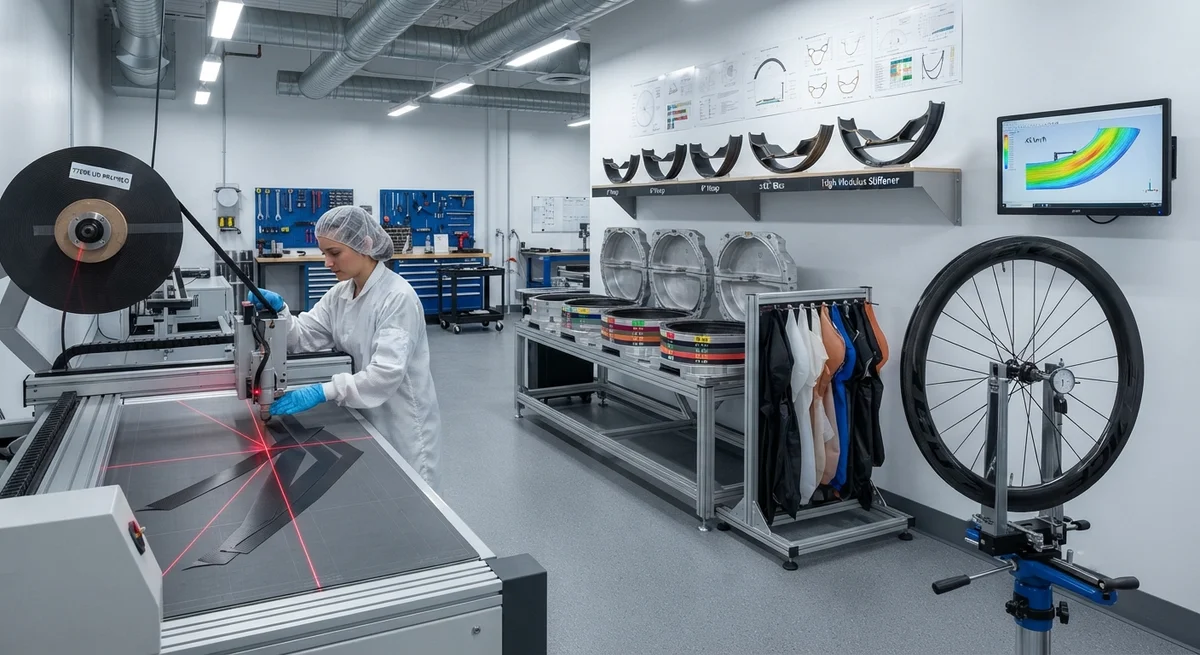

Подавляющее большинство высококачественных углеободов (85–90% по стоимости) изготавливаются с использованием однонаправленного препрега, укладываемого вручную или роботом в двухчастную алюминиевую или стальную форму. Расписание слоёв следует общей архитектуре: кольцевой слой 0°, диагональные слои ±45° и радиальный слой 90°.

Оптимизация аэродинамики

Профиль обода и выбор аэродинамического профиля

Аэродинамические характеристики углеобода определяются его поперечным сечением. Современные аэрообода используют усечённые аэродинамические профили, оптимизированные для диапазона чисел Рейнольдса велосипедных колёс — Re = 1,5×10⁵ до 4,0×10⁵.

Часто задаваемые вопросы

В: В чём разница между низкомодульным и высокомодульным углеволокном в ободах?

О: Низкомодульные волокна (220–250 ГПа) — T700S, T800S — используются для основных структурных слоёв. Высокомодульные волокна (350–640 ГПа) — M40J, M46J, K63712 — для выборочных усиливающих слоёв. Оптимальное соотношение — 15–30% высокомодульных слоёв по массе волокна.

В: Безопаснее ли углеобода с дисковыми тормозами?

О: С термической точки зрения — да. Дисковые тормоза полностью устраняют риск перегрева тормозной дорожки. Однако дисковые колёса в целом тяжелее.

В: Какие производственные дефекты наиболее распространены?

О: Пористость тормозной дорожки (28%), асимметрия спицевых отверстий (22%), волнистость тормозной дорожки (18%), неправильная ориентация слоёв (12%).

В: Как тестируются углеобода?

О: По стандарту ISO 4210 — ударные и усталостные испытания. Дополнительно по стандарту DIN PLUS — увеличенная на 50% энергия удара.

В: Можно ли отремонтировать углепластиковые обода после аварийного повреждения?

О: Небольшие косметические повреждения (поверхностные царапины, сколы краски) не влияют на структурную целостность. Трещины, расслоение или деформация требуют профессиональной оценки. К ремонтопригодным повреждениям обычно относятся трещины в ложе спиц, расслоение поверхности тормозной дорожки диаметром менее 10 мм или ударные повреждения в пределах одного сегмента длиной 50 мм. Неремонтопригодные повреждения включают полные кольцевые трещины, деформацию тормозной дорожки с радиальным биением более 0,5 мм или любые повреждения по всей толщине стенки обода. Отремонтированные обода не следует использовать в положении переднего колеса; их максимальная нагрузка должна быть снижена до 80% от исходной спецификации.

Заключение
