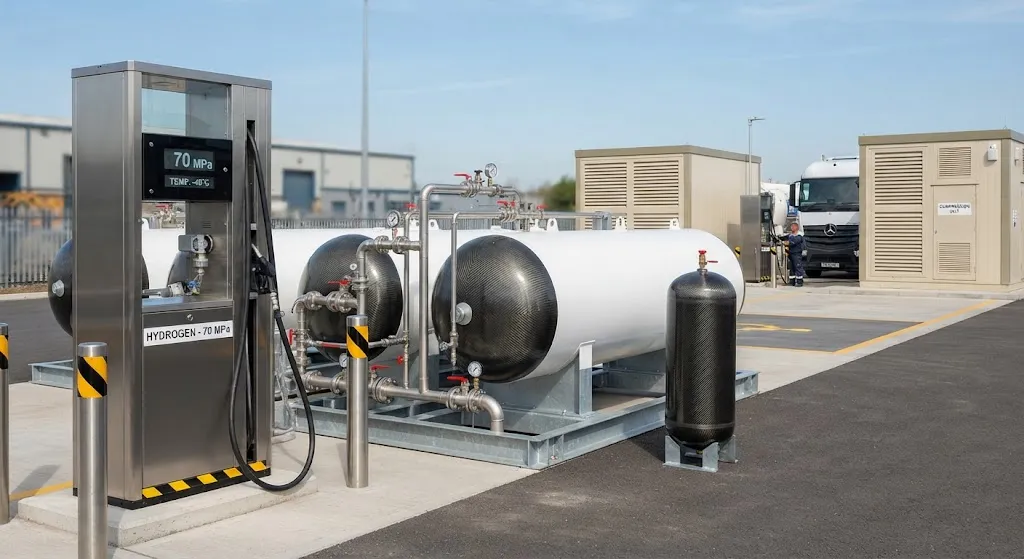

Хранение водорода на заправочной станции: композитные буферные сосуды и распределение высокого давления

Введение

Водородная заправочная станция — это система высокого давления, выстроенная вокруг одного вопроса: как удерживать сжатый газ между поставкой и заправкой. Между поступающим водородом — доставленным танковозом, по трубопроводу или произведённым на месте электролизером — и топливным резервуаром автомобиля станции нужен буферный объём для сглаживания работы компрессора и каскадные ступени на разных давлениях для эффективной заправки. Почти всё это промежуточное хранение сегодня размещено в композитных сосудах давления, а наземное хранение на станциях плюс энергохранение сетевого масштаба дают примерно 30 процентов мирового спроса на водородные резервуары, по данным IndexBox.

В статье рассмотрена архитектура станции, сравнение четырёх типов сосудов по цифрам, которые реально решают экономику станции, и изложена логика усталости, безопасности и нормативов, удерживающая композитные резервуары в сердце водородной инфраструктуры.

Архитектура хранения на станции

Типичная станция хранит водород каскадом: несколько ступеней сосудов, заряженных до разных уровней давления, чтобы диспенсер мог заправлять автомобиль из ступени с наименьшим достаточным давлением и переходить выше, пока компрессоры и буферный объём пополняют ступени. Легковые автомобили заправляются на 70 МПа, а тяжёлые грузовики и автобусы обычно на 35 МПа — примерно половине давления, что меняет экономику и сосудов, и компрессоров. Поскольку газ при сжатии нагревается, заправка на 70 МПа требует предварительного охлаждения водорода примерно до минус 40 градусов Цельсия у диспенсера, что добавляет станции контур охлаждения.

Масштаб не менее важен, чем давление. Станция на несколько автобусов может хранить 200-300 килограммов водорода; загруженный мульти-транспортный узел — более 1 000. Компрессоры поднимают умеренное давление доставки до давления хранения по ступеням, а буферные резервуары поглощают разницу между стабильной работой компрессора и внезапным спросом заправки автомобиля. Капитал станции в ёмкости хранения несёт именно ступень сосудов, а не компрессор, — поэтому выбор типа сосуда является решением уровня проектирования станции, а не деталью компонента.

Типы сосудов, используемых на станциях

Наземное хранение станции охватывает все четыре семейства сосудов давления. В таблице сведены компромиссы применительно к заправочным станциям:

Тип сосуда	Типичное рабочее давление	Лейнер / конструкция	Относительная стоимость за кг хранения	Характер циклического ресурса	Роль на станции
Тип I	10-30 МПа	Цельнометаллическая сталь	Самая низкая	Стойкость к объёмным циклам	Низконапорный буферный объём
Тип II	20-45 МПа	Стальной лейнер, кольцевая намотка CFRP	Низкая-умеренная	Хорошая усталость с толстым металлическим лейнером	Доминирующее объёмное наземное хранение
Тип III	35-70 МПа	Металлический лейнер, полная намотка CFRP	Высокая	Полная намотка снижает усталость лейнера	Каскадные ступени на 70 МПа
Тип IV	35-87,5 МПа	Полимерный лейнер, полная намотка CFRP	Самая высокая, самый лёгкий	Лучшая усталость на единицу массы	Ступени на 70 МПа, плотные площадки

Закономерность столь же экономическая, сколь техническая. Сосуды типа I и II дёшево несут объём на низких и средних давлениях — стальной лейнер держит напряжение, а кольцевая намотка типа II добавляет окружную прочность там, где напряжение стенки максимально, примерно удваивая допустимое давление за умеренные вложения волокна. Типы III и IV идут с полной намоткой для рабочих давлений 70 МПа, которых требует заправка легковых машин, где лейнер должен быть либо достаточно толстым, чтобы выдержать усталость, либо полностью выведен из силовой схемы, как полимерный лейнер типа IV. Для фиксированной площадки компромисс между объёмными ступенями типа II и высоконапорными ступенями типа IV определяется тем, сколько ёмкости на 70 МПа реально требует парк автомобилей.

Драйверы проектирования: усталость, стоимость и безопасность

Станционные сосуды циклируют иначе, чем автомобильные резервуары, и конструкция это отражает. Автомобильный баллон наполняется и опорожняется несколько раз в день; буферный резервуар станции может циклировать много раз в день, пока компрессоры заряжают его, а диспенсеры опорожняют. Спектр усталости определяется частичными циклами — колебаниями давления между минимумом ступени и заданной точкой компрессора, а не полными опорожнениями, — поэтому ресурс проектируется по реалистичным графикам работы, а не по наихудшим допущениям. Композиты с полной намоткой справляются с этим хорошо: волокно несёт нагрузку, а металлический лейнер поддерживается предварительным натяжением намотки; полимерные лейнеры типа IV просто не устают, как сталь.

Безопасность и нормативы — сложившийся каркас. Проектирование станций следует ISO 19880-1, международному стандарту для станций заправки газообразным водородом; протоколы заправки — SAE J2601, определяющему скорость, давление и предварительное охлаждение для легковых автомобилей; сами автомобильные баллоны подпадают под UN ECE R134 и сопоставимые национальные акты. Расчётное давление разрушения высоконапорных водородных сосудов обычно составляет 2,25 рабочего давления; наземные станции обычно закладывают ещё больший запас, поскольку на стационарных установках нет ограничений по массе и обмотку можно сделать толще. Композитный слой проектируется так, чтобы режимы отказа были обнаружимы — утечка до разрушения, — а планировка станции обеспечивает защитные дистанции для окружающей инфраструктуры.

Энергия сжатия — скрытая статья затрат. Подъём газа с давления доставки до хранения на 70 МПа стоит реального электричества, примерно 3-5 кВт·ч на килограмм в зависимости от конечного давления и эффективности, поэтому станции, хранящие большую часть водорода при умеренном давлении и повышающие его только для заправки, тратят на электричество меньше. Буферная стратегия — стабильно сжимать, хранить, выдавать импульсами — и есть то, что позволяет компрессору станции работать в эффективных точках, а не гнаться за каждым прибывшим автомобилем.

Рынок и драйверы спроса

Заправочная инфраструктура перешла от пилотов к программам. В мире действует более тысячи публичных водородных заправочных станций, лидируют Китай, Европа, Южная Корея и Япония; Корея уже эксплуатирует одну из самых плотных национальных сетей в абсолютных числах, а провинциальные цели Китая продолжают давать трёхзначный годовой рост. Тяжёлый транспорт — центр тяжести спроса: один автобус потребляет на порядки больше водорода, чем легковой автомобиль, поэтому станции, спроектированные под парки, доминируют в перемещаемых объёмах. Буферные и каскадные сосуды этих станций — повторяющийся инфраструктурный спрос: установлены один раз на площадке, заменяются по исчерпании ресурса, — поэтому IndexBox объединяет станционное хранение с сетевым буферированием в примерно 30 процентов мирового спроса на резервуары.

• Выбирайте сосуды типа II с кольцевой намоткой для объёмного хранения на низких и средних давлениях; они дают максимум хранения на доллар на фиксированной площадке.
• Для каскадных ступеней на 70 МПа под легковые автомобили указывайте сосуды типа III или IV с полной намоткой.
• Проектируйте частичные циклы усталости по реалистичным суточным графикам, а не из допущений о полном опорожнении.
• Закладывайте энергию сжатия: хранить при умеренном давлении и повышать для заправки дешевле, чем держать всё на 70 МПа.
• Квалифицируйте сосуды по требованиям станций ISO 19880-1 и следуйте протоколам заправки SAE J2601 у диспенсера.

Часто задаваемые вопросы

Почему бы не хранить весь водород станции на 70 МПа и не отказаться от каскада?

Энергия сжатия и стоимость сосудов наказывают такой подход. Подъём каждого килограмма до 70 МПа стоит примерно 3-5 кВт·ч энергии сжатия и заставляет все резервуары перейти в дорогое семейство полной намотки; хранение основной массы на 20-45 МПа в сосудах типа II с повышением давления только для заправки экономит и то и другое. Каскад существует потому, что требования к заправке ступенчаты по давлению — почти пустой резервуар автомобиля может начинать со ступени умеренного давления, и лишь завершающая часть заправки требует максимального давления.

Буферные резервуары станции выходят из строя от усталости, как автомобильные баллоны?

У них другой спектр усталости: много частичных циклов в день вместо нескольких полных. Сосуды типа IV с полимерным лейнером почти полностью исключают усталость лейнера, а типы с металлическим лейнером и полной намоткой поддерживаются предварительным натяжением обмотки. Станционные сосуды также проектируются с запасом на разрушение 2,25 рабочего давления и выше, поскольку наземные установки не имеют ограничений по массе. Практические режимы отказа — утечка до разрушения, которую фиксируют системы газового мониторинга станции, а не внезапный разрыв.

Сколько стоит хранение на станции за килограмм водорода?

Репрезентативные цифры объёмного наземного хранения — примерно 1 300-2 900 долларов за килограмм ёмкости хранения без учёта сжатия и монтажа, типы I и II в нижнем диапазоне, сосуды полной намотки высокого давления в верхнем. Этот разброс и есть причина, по которой проектировщики загружают большую часть хранимого объёма в самое дешёвое семейство сосудов, удовлетворяющее профилю давления заправки, — выбор композита напрямую является строкой капитальных затрат станции.

Заключение

Хранение водорода на заправочной станции сошлось к единой архитектуре: каскадные ступени композитных сосудов держат давление, буферируют компрессор и выдают 35 или 70 МПа автомобилям по правилам ISO 19880-1. Сосуды типа II с кольцевой намоткой дёшево несут основной объём; типы III и IV с полной намоткой владеют высоконапорными ступенями; а усталостное проектирование следует спектру частичных циклов, с которым композиты справляются лучше металла. При приближении станционного хранения и сетевого буферирования к 30 процентам мирового спроса на резервуары композитный сосуд давления — не аксессуар водородной экономики, а резервуарный парк под каждым диспенсером.
