Обертывание колонн CFRP для сейсмической реконструкции: руководство по проектированию и монтажу

Введение

Обертывание колонн CFRP стало одним из наиболее широко применяемых методов сейсмической реконструкции. Этот метод увеличивает пластичность колонн на 200–400%, прочность на срез на 30–80% и осевую несущую способность на 15–40%.

Спецификации материалов

Свойство	Стандартный CFRP	Высокомодульный CFRP
Поверхностная плотность	300–600 г/м²	300–450 г/м²
Прочность на растяжение	3 400–4 100 МПа	2 800–3 500 МПа
Модуль упругости	225–240 ГПа	350–400 ГПа

Принципы проектирования

Давление обжатия рассчитывается по ACI 440.2R-17. Минимальное отношение обжатия для круглых колонн: fl/fc' ≥ 0,08. Обычно 2–5 слоев для сейсмической реконструкции.

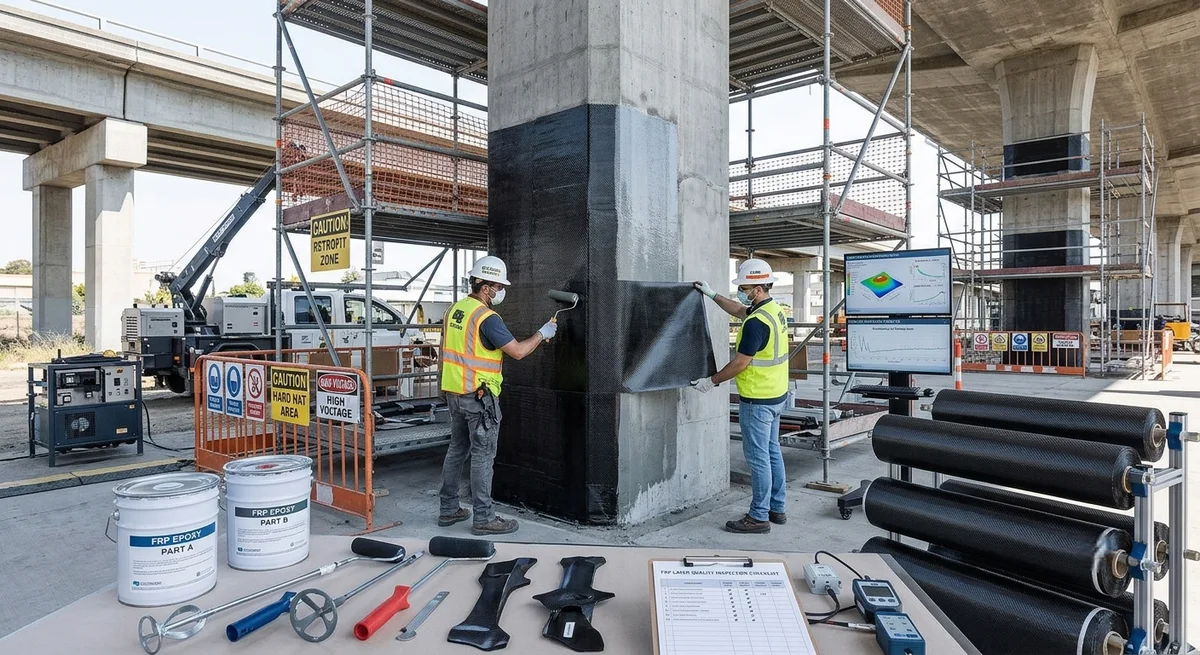

Процедура монтажа

Подготовка поверхности → Скругление углов (мин. 13 мм) → Грунтовка → Пропитка ткани → Нанесение (нахлест ≥100 мм) → Отверждение → Защитное покрытие.

FAQ

Как CFRP обертывание сравнивается со стальным усилением?

CFRP на 30–50% легче, устанавливается в 3–5 раз быстрее и обеспечивает лучшую коррозионную стойкость.

Каков срок службы CFRP обертывания?

30–50 лет при правильном монтаже. Рекомендуется осмотр каждые 5 лет.

Можно ли наносить CFRP на нагруженные колонны?

Да, система обеспечивает обжатие, которое вступает в силу при сейсмическом воздействии.
