Панели мостовых настилов из FRP: лёгкая замена для стареющих автомобильных и пешеходных мостов

Введение

Мостовой парк Северной Америки, Европы и Азии имеет общую проблему: большое поколение автомобильных и пешеходных мостов, построенных с 1960-х по 1980-е годы, уже прошло или приблизилось к расчётному сроку службы, и раньше всего выходит из строя настил. Настил — элемент моста, который непосредственно несёт движение, постоянно получает поток противообледенительных солей в холодном климате и принимает на себя основную нагрузку циклов замораживания-оттаивания. Когда настил разрушается, у владельцев остаётся бинарный выбор — полная замена или ограничение нагрузки — и оба варианта дороги. За последние два десятилетия панели настилов из FRP стали третьим путём: сборная замена, заметно более лёгкая, чем бетон, невосприимчивая к механизму коррозии, который убивает обычные настилы, и монтируемая за часы, а не за недели.

В статье рассматриваются проблема разрушения настилов, преимущество веса, делающее замену на FRP возможной без усиления подконструкции, модульный монтаж, поддерживающий ночные и выходные перекрытия, а также вопросы выбора и квалификации, которые владельцам следует решить до спецификации панельных систем на реальных проектах.

Почему настилы выходят из строя первыми

Настил — самый затратный по обслуживанию элемент моста. Железобетонные настилы поглощают ионы хлора из противообледенительных солей; хлор мигрирует к стальной арматуре, продукты коррозии расширяются и растрескивают бетон, за чем следует скалывание. Стальные ортотропные настилы на крупных речных переходах страдают от усталостных трещин в деталях сварных швов и разрушения покрытия. Результат — популяция настилов с предсказуемой кривой отказа: настилы, построенные по стандартам 1960-1980-х годов при воздействии солей, обычно достигают предельного состояния через 30-50 лет после строительства — ровно там сейчас и находится мировой парк. Сравнение ниже ставит панели FRP рядом с обычными альтернативами:

Тип настила	Вес (относительно)	Коррозионное поведение	Монтаж на месте	Основной режим отказа
Железобетонная плита	1.0 (база)	Коррозия арматуры под хлоридами	Недели опалубки, выдержки, заливки	Скалывание, расслоение
Стальной ортотропный настил	0.5-0.7	Зависит от покрытия	Тяжёлый монтаж, полевые сварные швы	Усталостные трещины в швах
Панель настила FRP	0.2-0.25	Композит не корродирует	Крановый монтаж, клеевые/механические соединения	Обслуживание слоя износа и швов

Панели FRP заменяют механизм коррозии на задачу управления усталостью и слоем износа — это задача обслуживания, а не структурная авария. Это различие определяет большую часть экономики жизненного цикла.

Преимущество меньшего веса

Вес — свойство, которое открывает стратегию замены на FRP. Панель настила FRP полной глубины весит примерно в четыре-пять раз меньше эквивалентной железобетонной плиты. В терминах моста эта разница каскадно распространяется: снижение постоянной нагрузки такой величины способно восстановить потерянный класс нагрузки, не касаясь балок, вант или опор. Мост, ограниченный по классу из-за того, что старый настил добавил веса, а конструкция состарилась, часто можно вернуть к исходному классу — или даже повысить — просто заменив настил на более лёгкий. Для пешеходных и легковых мостов эффект сильнее всего, поэтому самые ранние установки сосредоточились именно там; более тяжёлые дорожные маршруты последовали по мере накопления панельными системами усталостных данных.

Преимущество веса достигает и подконструкции. Поскольку заменяющий настил легче, существующие опоры, устои и фундаменты во многих случаях остаются валидными — замена настила избегает полной перестройки верхнего строения. Там, где определяющим является сейсмическое проектирование, меньшая масса снижает инерционные силы, которые мост должен выдерживать, что является дополнительным преимуществом на проектах модернизации в активных регионах.

Модульный монтаж и ночные перекрытия движения

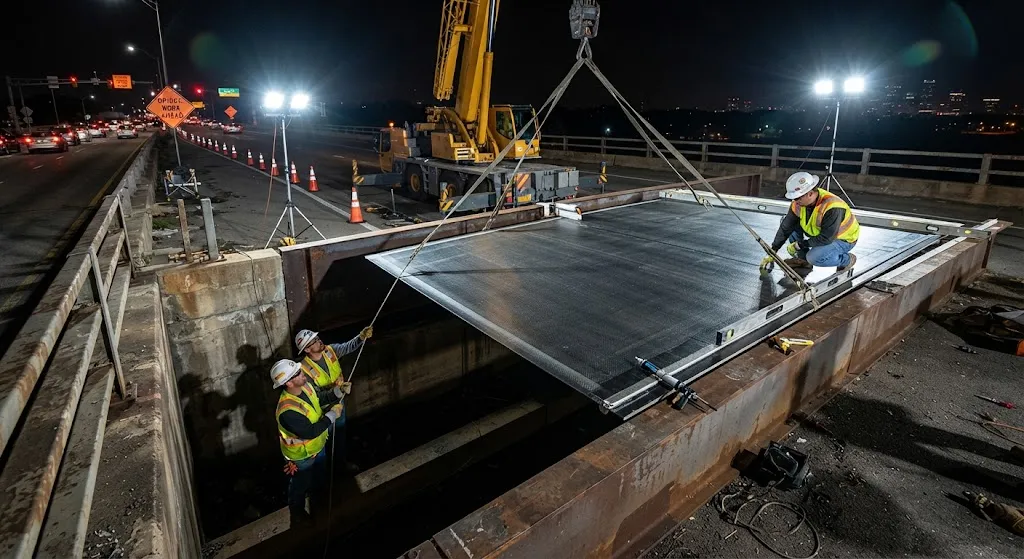

Второе эксплуатационное преимущество — график. Настилы FRP предварительно изготавливаются панелями на заводе, доставляются на объект и монтируются кранами и меньшими бригадами, чем требуется для монолитного бетона. Соединения панелей выполняются клеевым склеиванием, механическим крепежом или их комбинацией, а слой износа наносится либо на заводе, либо тонким покрытием на месте. Практическое следствие: одна полоса или один пролёт могут быть заменены за ночное или выходное перекрытие, с восстановлением движения до следующего часа пик. Агентства, которые не могут позволить себе недели полного закрытия — городские переходы, магистрали, школьные маршруты, — могут вести работы полоса за полосой.

Ночной монтаж меняет экономику замены настила: стоимость организации движения, которая на оживлённых коридорах может превышать стоимость материала настила, резко падает, когда перекрытия сжимаются с недель до часов. Предварительное изготовление также сосредоточивает контроль качества на заводе, где склеивание, отверждение и размерные проверки выполняются в контролируемых условиях, а не на мокрой стройплощадке.

Конструкция панелей и критерии выбора

Системы настилов FRP — не единый продукт; они делятся на пултрузионные и сэндвич-конструкции, каждая для своего диапазона пролётов и нагрузок, и покупателям следует отбирать их по проектным критериям:

• Класс нагрузки и усталостные данные: подтвердите, что панели имеют опубликованные усталостные испытания для целевого спектра грузовиков, а не только статическую предельную прочность.
• Система слоя износа: верхняя поверхность определяет интервал обслуживания; требуйте документированного сцепления покрытия с подложкой панели.
• Деталь швов и соединений: соединения панели с панелью и панели с балками должны выдерживать тепловые перемещения и строительные допуски на месте.
• Замораживание-оттаивание и влага: проверьте стойкость к противообледенительным солям и циклам замораживания-оттаивания в климатической зоне проекта.
• Огонь и дым: для тоннелей и закрытых участков настила проверяйте смоляные системы на соответствие местным классам пожарной безопасности.
• Устойчивость к ударам и злоупотреблению: пешеходные барьеры, обслуживающие машины и падающие предметы создают локальные нагрузки, которые сэндвич-панели должны выдерживать без повреждения сердечника.

Каждый критерий соответствует конкретному пункту спецификации, поэтому владельцы, требующие документальных данных по этим шести пунктам, избегают самых частых сбоев спецификации: панелей, сильных на бумаге, но ограниченных по усталости, или покрытий, отслаивающихся за несколько зим.

Данные, испытания и квалификация

Среда квалификации настилов FRP заметно созрела. Базовые установки на пешеходных мостах, местных дорогах и растущем числе дорожных переходов дают опыт эксплуатации, а лабораторные усталостные испытания полноразмерных панелей под моделируемой нагрузкой грузовиков стали стандартной практикой в закупочной документации ряда транспортных агентств. Владельцам следует искать панели с опубликованной историей службы в климатах, сходных с их собственным, и требовать отчёты о статических и усталостных испытаниях из аккредитованной лаборатории для конкретной конфигурации панели, по которой ведётся торг — а не для обобщённого семейства систем. Качество монтажа — другая переменная: склеивание и сборка соединений — полевые операции, и документированная программа обучения монтажников является законным требованием закупки.

Часто задаваемые вопросы

Насколько панель FRP легче бетонного настила?

Панель настила FRP обычно весит в четыре-пять раз меньше эквивалентной железобетонной плиты. Этого снижения постоянной нагрузки часто достаточно, чтобы вернуть ограниченный мост к исходному классу без усиления балок, опор или фундаментов, и оно снижает сейсмические инерционные силы на проектах модернизации. Преимущество веса наиболее выражено на пешеходных и легковых мостах; для более тяжёлых дорожных маршрутов потребуются опубликованные усталостные данные для целевого спектра грузовиков, прежде чем применится та же экономика.

Можно ли монтировать настилы FRP без полного закрытия моста?

Да. Настилы FRP изготавливаются заранее и поставляются готовыми к установке, монтируются кранами и меньшими бригадами, чем монолитный бетон, с соединениями на клеевом склеивании, механическом крепеже или их комбинации. Поскольку монтаж полосы или пролёта — ночная или выходная операция, агентства могут вести замену полоса за полосой и восстанавливать движение до следующего часа пик. Это резко сокращает затраты на организацию движения, которые на оживлённых коридорах нередко превышают стоимость материала обычной замены.

Как долго служат мостовые настилы FRP?

Настилы FRP устраняют механизм коррозии, убивающий обычные железобетонные настилы, поэтому их срок службы определяется слоем износа, швами и усталостными характеристиками панели, а не скалыванием под действием хлоридов. При наличии усталостных данных для расчётного спектра грузовиков и поддерживаемом слое износа первые установки настилов FRP демонстрируют срок службы более двух десятилетий, а полный расчётный срок службы остаётся активным вопросом исследований, за которым владельцы следят через программы мониторинга.

Заключение

Панели мостовых настилов из FRP превращают самую дорогую проблему обслуживания мостового парка — разрушение настила — в сборную лёгкую операцию замены. При весе в четверть-пятую часть бетона они восстанавливают класс нагрузки без усиления подконструкции; благодаря иммунитету к коррозии они устраняют доминирующий механизм отказа; а благодаря ночному монтажу они сокращают транспортные перерывы, которые делают обычную замену настила такой дорогой на оживлённых маршрутах. Владельцы, которые квалифицируют панельные системы по усталостным данным, характеристикам слоя износа и деталям швов и проверяют возможности монтажников, найдут в настилах FRP практичный и долговечный ответ для стареющего мостового парка.
