Комплексное техническое руководство по международным стандартам для намотанных углепластиковых сосудов под давлением — требования ISO 11119, ASME Section X и DOT/CFR Title 49.

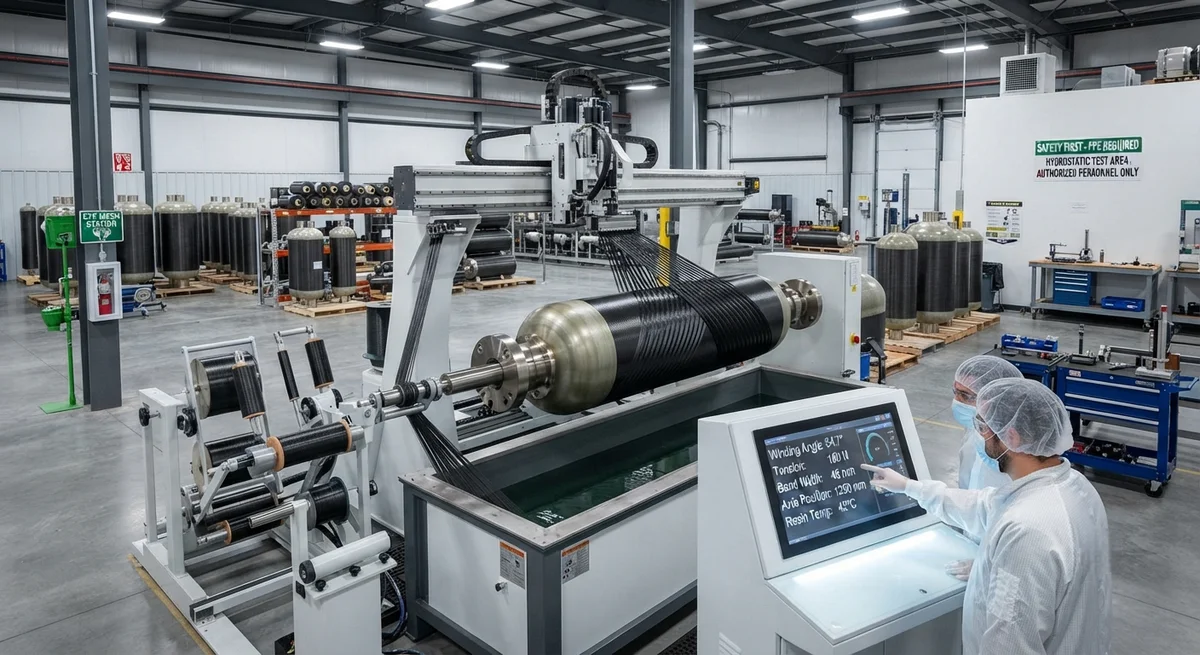

Введение в стандарты композитных сосудов давления
Переход к чистым энергоносителям создал беспрецедентный спрос на легкие решения для хранения под высоким давлением. Намотанные из углеволокна сосуды давления — типа 3 (металлический лейнер с композитной обмоткой) и типа 4 (полимерный лейнер) — стали предпочтительной технологией для хранения сжатого природного газа, водорода под 350–700 бар, промышленных газов и дыхательных баллонов. Рынок композитных сосудов давления оценивался в $2,8 млрд в 2025 году и превысит $5,1 млрд к 2032 году (CAGR 8,9%). Намотанные углепластиковые сосуды составляют более 55% этого рынка.
Для производителей и покупателей понимание требований ISO 11119, ASME Section X и DOT 49 CFR необходимо для доступа на рынки разных юрисдикций. Это руководство сравнивает эти стандарты, охватывая квалификацию конструкции, прототипные испытания, контроль качества и новые правила для водородных сосудов.
ISO 11119: Международный стандарт
ISO 11119 — наиболее широко используемый международный стандарт для композитных газовых баллонов. Часть 1 (тип 3 с металлическим лейнером), часть 2 (тип 3 с несущим металлическим лейнером) и часть 3 (тип 4 с неметаллическим лейнером) определяют проектирование, производство, испытания и периодическую проверку. Ключевые требования: минимальное давление разрушения 2,25× рабочего давления (3,0 для типа 4 с водородом), ускоренные испытания при 65°C и 1,25× рабочего давления в течение 1000 часов, а также циклические испытания (10 000–50 000 циклов).
| Параметр | ISO 11119-2 (Тип 3) | ISO 11119-3 (Тип 4) | DOT 49 CFR | ASME Section X |
|---|---|---|---|---|
| Коэф. безопасности | 2,25 | 3,0 (H₂) | 3,0 | 3,5 |
| Гидроиспытание | 1,5×РД | 1,5×РД | 1,5×РД | 1,5×MAWP |
| Циклы усталости | 15 000 | 15 000–50 000 | 10 000–15 000 | 50 000+ |
| Интервал проверки | 5 лет (15 лет макс) | 5 лет (15–30 лет) | 3–5 лет | 5 лет (20+ лет) |
ASME Section X
ASME Section X — стандарт для композитных сосудов под давлением в США. Класс II обязателен для намотанных углепластиковых сосудов: испытание на разрушение при 3,5×MAWP и усталостные испытания на 50 000+ циклов. Требуется сертификат ASME "RP" и ежегодные аудиты.
- Коэф. безопасности 3,5 — выше, чем ISO 11119 (2,25–3,0)
- Система качества: документированные процедуры, прослеживаемость материалов, персонал по ASNT SNT-TC-1A
- Ремонт: ограниченный ремонт разрешен — уникальная особенность
- Маркировка: табличка ASME с клеймом "RP"
DOT/CFR Раздел 49
Правила DOT для композитных сосудов — Раздел 49 CFR, части 107, 171–180. Обязательны для транспортировки опасных грузов в США. Маркировка DOT 3FCM/4FCM. Периодическая квалификация каждые 3–5 лет, максимальный срок службы 15–20 лет.
Часто задаваемые вопросы
Разница между баллонами типа 3 и типа 4?
Тип 3 — металлический лейнер (30–40% нагрузки) + композитная обмотка. Тип 4 — полимерный лейнер (только барьер), обмотка несет 100% нагрузки. Тип 4 легче на 20–35%, но сложнее в производстве.
Какой стандарт для хранения водорода?
Стационарное — ASME Section X. Транспортное — UN GTR No. 13 и ISO 11119-3. Европа — EN 17339. Коэф. безопасности ≥ 3,0 для типа 4.
Сколько времени занимает сертификация?
ISO 11119: 8–14 месяцев. ASME Section X: 12–18 месяцев. DOT 49 CFR: 10–16 месяцев. Стоимость: $150 000–$500 000 на семейство конструкций.
