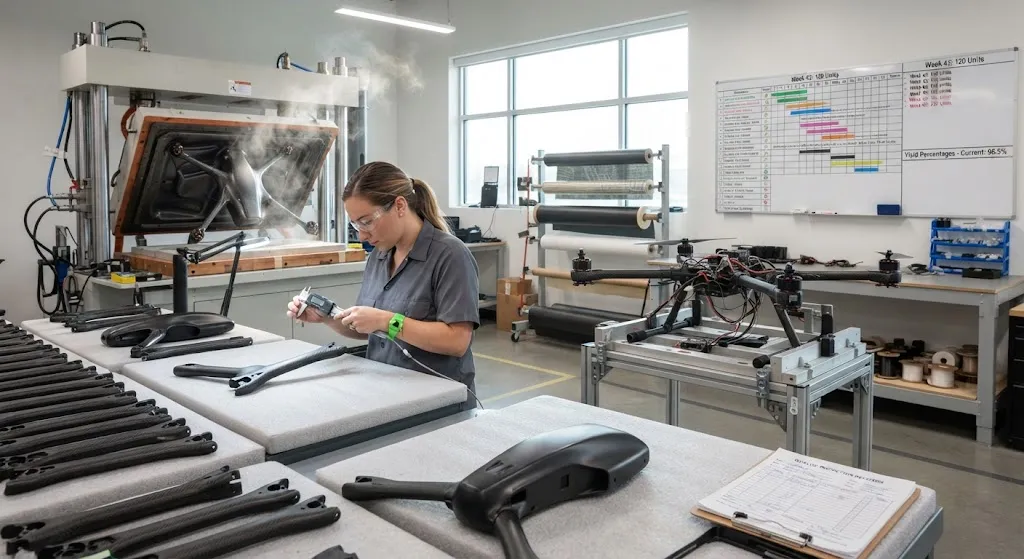

Углеволоконные планеры дронов для доставки последней мили: экономичные конструкции в серийном производстве

Введение

Коммерческая доставка дронами пересекла порог от демонстрации к развертыванию. Операторы выполняют регулярные маршруты доставки еды, лекарств и посылок в городских и пригородных коридорах, и логистическая отрасль теперь рассматривает малые беспилотные аппараты как реальный транспортный слой, а не новинку. Экономика решается на самом дроне: дрон доставки должен нести значимую полезную нагрузку, летать на полезное расстояние и приносить прибыль за полет на машине, которая покупается и обслуживается в условиях жесткой маржи.

В этом расчете решающим является планер. Планер составляет примерно 55-60 процентов веса пустого типичного мультироторного дрона доставки, и он задает бюджет структурного веса, который должны поднимать силовая установка и батареи. Углеволокно стало ответом по умолчанию для материала планера, поскольку оно обеспечивает прочность и жесткость, необходимые для ударопрочных и погодостойких конструкций, при весе, которого не достигает ни один металл при равных характеристиках. Вопрос, определяющий текущее поколение, больше не в том, использовать ли углеволокно, а в том, как сделать углеволоконные планеры достаточно дешевыми для флотов из сотен аппаратов.

Движущие факторы проектирования: нагрузка, дальность и бюджет веса

Планер дрона доставки специфицируется обратным путем от миссии. Типичный квадрокоптер последней мили несет полезную нагрузку 1-3 килограмма на маршрут протяженностью 5-20 километров туда и обратно, и цели проектирования каскадом следуют из этих двух цифр:

• Доля веса пустого аппарата: Эффективные конструкции удерживают массу планера на уровне 20-25 процентов общей взлетной массы, оставляя остальное на батареи, двигатели, авионику и полезную нагрузку. Углеволоконные компоненты — инструмент, который делает эту долю достижимой.
• Структурная жесткость: Планер должен выдерживать крутящий момент двигателей и посадочные нагрузки без резонанса и изгиба, дестабилизирующего управление полетом; удельный модуль углеволокна (модуль, деленный на плотность) примерно в 4-5 раз выше, чем у алюминия.
• Ударопрочность: Нормативные требования и страхование требуют повреждений, не угрожающих людям на земле, поэтому лучи и посадочные конструкции проектируются с деформацией в контролируемых местах, а не с разрушением на осколки.

Эти факторы подталкивают конструкторов к легким, жестким и предсказуемо разрушающимся конструкциям — именно тем свойствам, в которых превосходит однонаправленное и тканое углеволокно. Следствие видно во всей отрасли: почти каждая серьезная платформа доставки, от гибридных квадрокоптеров до конвертопланов, использует углеволокно для лучей, корпусов и конструкций фюзеляжа.

Процессы серийной формовки, контролирующие стоимость

Стоимость — причина того, что планеры дронов доставки до недавнего времени изготавливались как прототипы ручной выкладки. Масштабирование до серийного производства требует процессов, которые повторяют размеры и структуру без ручного навыка как переменной. Три процесса доминируют в производстве серийных планеров дронов:

Процесс	Типичное время цикла	Сложность деталей	Подходящий годовой объем	Стоимость оснастки
Компрессионное формование (BMC/SMC)	3-8 минут	Простые корпуса, лучи	Более 50 000 деталей	Высокая
Трансферное формование смолы (RTM)	20-60 минут	Сложные полые детали	5 000-50 000 деталей	Высокая
Вакуумный мешок / инфузия смолы	2-8 часов	Крупные или цельные конструкции	До 10 000 деталей	Низкая-средняя

Компрессионное формование с рублеными углеволоконными компаундами — чемпион по объему: оно производит формованные лучи и пластины корпуса с циклом в минуты и повторяемостью размеров, которой не достичь ручной выкладкой. RTM добавляет возможность формования полых трехмерных конструкций, таких как цельные корпуса фюзеляжа с интегрированными ребрами, причем стоимость детали резко падает после амортизации оснастки на заказ флота. Для гибридных и конвертопланных дронов инфузия цельнокрылых крыльев или фюзеляжа остается привлекательной при ограниченном бюджете оснастки.

Структурные решения: лучи, корпуса и интегрированные элементы

Серийные углеволоконные планеры дронов решают структурную задачу небольшим семейством конфигураций. Каждая конфигурация балансирует стоимость ремонта после аварии, простоту производства и жесткость:

• Формованные лучи: Самый нагруженный компонент мультиротора. Серийные лучи — это компрессионно формованные трубы из однонаправленного или тканого материала с интегрированными кронштейнами двигателей, заменяющие болтовые алюминиевые ступицы одной деталью.
• Монококовые корпуса: Цельные формованные оболочки несут батарею, авионику и полезную нагрузку, одновременно обеспечивая крутильную жесткость всего аппарата. Корпуса RTM с формованными ребрами легче склеенных панелей.
• Интегрированные посадочные конструкции: Ноги, полозья и зоны деформации формуются в основную конструкцию, устраняя отдельные металлические кронштейны и снижая число деталей, определяющее трудозатраты сборки.

Измеримый результат этих решений — сокращение числа деталей, типичное для хорошо спроектированных аэрокосмических конструкций: серийный углеволоконный корпус мультиротора часто использует на 30-50 процентов меньше деталей, чем эквивалентная конструкция из алюминиевых труб и кронштейнов, что сокращает время сборки и снижает гарантийные расходы на каждый аппарат.

Экономика стоимости единицы при разных размерах флота

Структура стоимости углеволоконного планера дрона резко меняется с объемом производства. При объемах прототипа в десятки единиц планер ручной выкладки стоит в несколько раз дороже своей конечной цены. При объемах в тысячи единиц формованные углеволоконные детали достигают стоимости, конкурирующей с металлом на уровне детали, при меньшем весе:

Сценарий флота	Объем планеров	Используемый процесс	Относительная стоимость	Вес против алюминия
Пилотный проект	10-50 единиц	Ручная выкладка / инфузия	1,0 (базовый)	Легче на 30-40%
Региональный флот	100-500 единиц	RTM + компрессионное формование	0,35-0,5	Легче на 35-45%
Национальный флот	Более 1 000 единиц	Компрессионное формование (BMC/SMC)	0,2-0,3	Легче на 25-35%

Отсюда следуют два вывода. Во-первых, бизнес-обоснование оператора улучшается на каждом шаге масштабирования, потому что планер — самый дорогой отдельный структурный элемент — дешевеет быстрее любого другого компонента. Во-вторых, выбор процесса формования — это решение о размере флота, а не деталь проектирования: выбор ручной выкладки для платформы, предназначенной к национальному развертыванию, фиксирует структуру затрат, которую конкуренция сделает невыгодной.

Соображения качества и сертификации

Серийное производство повышает планку согласованности. Операторам флотов нужны планеры, которые летают одинаково от аппарата к аппарату, а авиационные власти требуют доказательств сохранения структурного качества на протяжении производства. Формованное углеволокно лучше ручной выкладки удовлетворяет обе потребности:

• Повторяемость размеров: Формованные детали удерживают допуски порядка 0,1-0,3 миллиметра, что сохраняет выравнивание плоскостей роторов и положение центра тяжести согласованными во флоте.
• Прослеживаемость свойств: Объемная доля волокна, пористость и отверждение контролируются настройками процесса, а не техникой оператора, что дает аудиторам измеримые доказательства качества.
• Контролируемость повреждений: Серийные планеры проектируются с определенными путями нагрузки, поэтому цели контроля предсказуемы — формованные контрольные метки и стандартные точки испытаний поддерживают рутинный контроль флота.

Для операторов путь сертификации также вознаграждает формованные конструкции: повторяемые детали делают данные структурных испытаний переносимыми на весь флот, сокращая цепочку доказательств, требуемую регуляторами для полетов за пределами прямой видимости.

Часто задаваемые вопросы

Почему углеволокно — материал планера дронов доставки по умолчанию?

Углеволокно обеспечивает наивысшую прочность и жесткость на единицу веса среди всех распространенных инженерных материалов, что напрямую увеличивает полезную нагрузку и дальность при фиксированной взлетной массе. Луч из углеволокна примерно на 35-45 процентов легче алюминиевого эквивалента при той же жесткости, а планер составляет около 55-60 процентов веса пустого дрона, поэтому экономия накапливается на всем аппарате. Процессы формования теперь делают углеволокно конкурентоспособным по цене при объемах флота, устраняя историческое стоимостное возражение.

Какой процесс формования самый дешевый для планеров дронов высокого объема?

Компрессионное формование с рублеными углеволоконными компаундами (BMC или SMC) — самый дешевый процесс при объемах выше примерно 10 000 деталей в год, с циклом 3-8 минут на деталь. RTM предпочтительнее для полых или геометрически сложных деталей, таких как цельные корпуса фюзеляжа с интегрированными ребрами, обменивая более длинные циклы на свободу проектирования. Правильный выбор зависит от размера флота: ниже нескольких тысяч единиц часто выигрывают инфузия и RTM с более низкой стоимостью оснастки.

Насколько легче углеволоконный планер дрона по сравнению с алюминиевым?

При эквивалентной жесткости хорошо спроектированный углеволоконный планер обычно на 30-45 процентов легче конструкции из алюминиевых труб и кронштейнов, в зависимости от нагружения и конфигурации. Точное число зависит от содержания волокна, ориентации слоев и интеграции деталей — цельные формованные монококовые корпуса экономят дополнительный вес за счет устранения кронштейнов и крепежа, которые требуются металлическим конструкциям. Сэкономленный вес напрямую переходит в полезную нагрузку или емкость батареи.

Заключение

Углеволокно перешло из выбора по производительности для дронов доставки в конкурентоспособный стандарт для них. Движущие факторы проектирования — полезная нагрузка, дальность и бюджет веса — все в пользу преимущества углеволокна по соотношению прочности и веса, а процессы формования — компрессионное формование, RTM и инфузия — привели стоимость единицы в диапазон, приемлемый для флотов. Операторы, масштабирующиеся до сотен или тысяч аппаратов, получают накопительное преимущество по затратам, поскольку планер дешевеет быстрее любого другого компонента с ростом объема, а сертифицируемое качество становится проще доказать повторяемыми формованными конструкциями.

Для OEM-производителей дронов и операторов флотов, проектирующих следующую платформу, решения по материалу и процессу планера — главный рычаг бизнес-обоснования. Ознакомьтесь с нашими углеволоконными материалами для планеров дронов или свяжитесь с нашей инженерной командой, чтобы обсудить марки материалов и поддержку формования для вашей программы дронов доставки.
