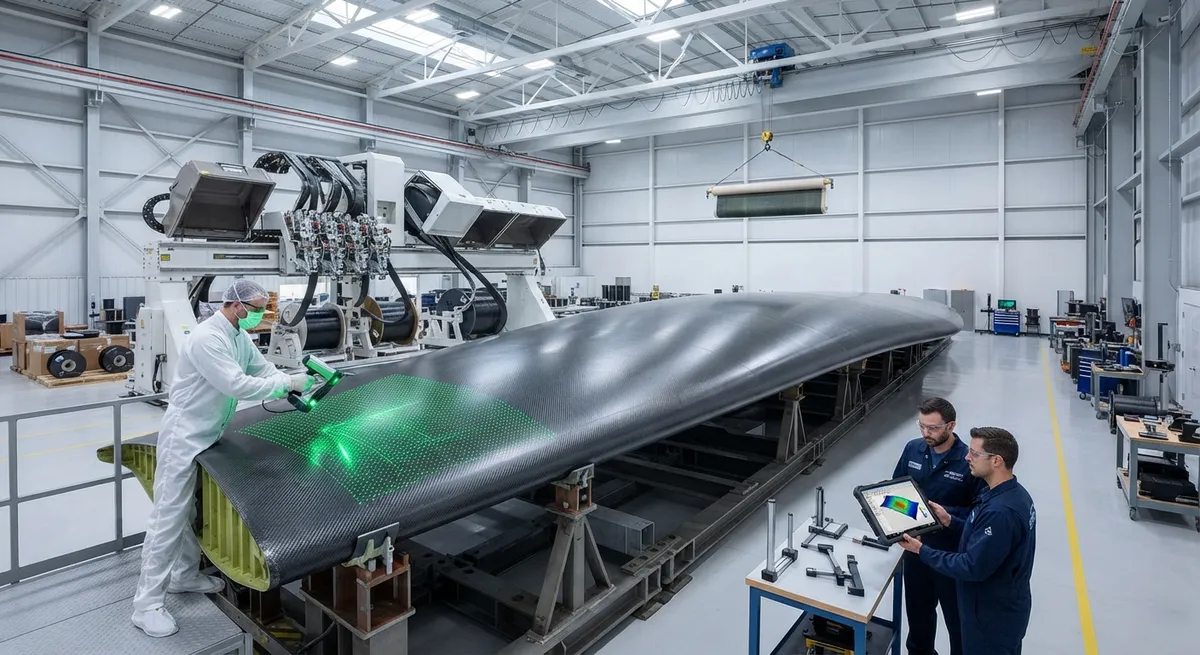

Композитные конструкции крыла с фюзеляжем: планер JetZero Z4 и следующее поколение пассажирских самолетов

Введение

Классическая архитектура «труба и крыло» определяла облик коммерческой авиации семь десятилетий, но ее аэродинамические и структурные пределы уже хорошо изучены. Крыло с фюзеляжем — самолет, где фюзеляж и крыло сливаются в единую несущую поверхность, — атакует оба предела одновременно: снижает аэродинамическое сопротивление, интегрируя корпус в генерацию подъемной силы, и дает конструкции принципиально иной путь передачи нагрузки, чем герметичный цилиндр, подвешенный к коробке лонжерона крыла. JetZero, стартап из Калифорнии, строит Z4 — демонстратор крыла с фюзеляжем на 200-250 мест с целевым первым полетом в 2027 году, поддержанный ВВС США и отраслевыми партнерами. Краеугольный камень конструкции в том, что планер Z4 строится как структура из углеродного композита — категория производства, которая делает BWB экономически и структурно жизнеспособным вообще.

В этой статье рассматривается, как композитные материалы делают возможной архитектуру BWB, какие требования к производственной технологии предъявляет выпуск планера класса Z4 и что программа означает для индустрии аэрокосмических композитов и ее цепочки поставок.

Почему BWB требует композитов

Структурное преимущество BWB — одновременно и его производственная проблема. Фюзеляж «трубы и крыла» несет нагрузки давления в простом цилиндре — форме, которая по своей природе эффективна по кольцевым напряжениям и проста в изготовлении намоткой или даже металлическими панелями. Центральный корпус BWB — это широкий, сплющенный герметизируемый корпус, поперечное сечение которого непрерывно меняется от цилиндрического герметичного отсека кабины пилотов к широким несущим секциям; его пути нагрузки проходят через сложное сочетание обшивки, лонжеронов, нервюр и рам, которые должны нести и нагрузки давления, и изгибающие нагрузки без чистого цилиндрического пути нагрузки, на который можно опереться.

Металлическая конструкция становится непрактичной для такой геометрии: сложная дважды изогнутая металлическая оболочка потребовала бы тысяч отдельно сформованных и соединенных панелей с огромным весовым штрафом за соединения и крепеж. Композитная конструкция, напротив, позволяет укладывать и соотверждать большие бесшовные дважды изогнутые обшивки как единые детали, с волокнами, ориентированными под точные локальные пути нагрузки. Это решающее преимущество — структура BWB и композитное производство фактически созданы друг для друга. Таблица ниже обобщает сравнение:

Атрибут	Труба и крыло	Крыло с фюзеляжем
Путь нагрузки	Герметичный цилиндр + отдельная коробка крыла	Интегрированная многокомпонентная оболочка
Эффективная металлическая конструкция	Да (цилиндрическая геометрия)	Нет (сложная двойная кривизна)
Эффективная композитная конструкция	Хорошо (бочка + панели)	Отлично (бесшовные соотверждаемые оболочки)
Связь давления и изгиба	Разделена, хорошо понята	Связана, требует анализа и испытаний
Число соединений обшивки	Много (панели, стрингеры, рамы)	Мало (крупные соотверждаемые детали)

На практике планер класса Z4 проектируется как почти полностью композитная структура: центральный корпус, обшивки крыла и несущие поверхности построены из панелей и соотверждаемых сборок из армированного углеродным волокном полимера.

Вызов композитного производства

Производство планера крыла с фюзеляжем подталкивает каждый этап аэрокосмического композитного производства. Доминируют четыре темы:

• Возможность крупных автоклавов и производство вне автоклава: Обшивки BWB — одни из крупнейших единичных композитных деталей, когда-либо планировавшихся для пассажирских самолетов: панели обшивки центрального корпуса значительно больше обычных фюзеляжных бочек. Программы вроде Z4 зависят от объектов с очень большими автоклавами и автоматизацией для перемещения и отверждения таких деталей.
• Автоматизированная укладка волокна (AFP): Дважды изогнутые обшивки переменной толщины с управляемыми траекториями волокна — область станков AFP, которые укладывают узкие ленты жгута на оснастку с точностью и скоростью, недостижимыми при ручной укладке. Скорость обработки AFP и готовность головок становятся сдерживающими факторами темпа BWB.
• Оснастка и допуски: Аэродинамическая гладкость на крыле с фюзеляжем — жесткое требование: несущая поверхность и есть корпус, — поэтому допуски обшивки, стыки и утопленный крепеж должны выдерживаться по аэрокосмическим стандартам на значительно более крупных и изогнутых поверхностях, чем на фюзеляжной бочке.
• Сборка и интеграция герметичного отсека: Герметичный центральный корпус должен стыковаться с несущими поверхностями, выполняя те же требования отказобезопасности и толерантности к повреждениям, что и обычный фюзеляж, что требует стратегий соотверждения и гибридного соединения, которые еще созревают.

Производственные темы не теоретичны — они описывают инженерную программу, которую JetZero и его партнеры, включая цепочку поставок, выполняют для достижения первого полета в 2027 году.

Выигрыш в эффективности и экономика программы

Обоснование структурной сложности BWB — эксплуатационная эффективность. Конструкции крыла с фюзеляжем заявляют о снижении расхода топлива на 30-50% по сравнению с сопоставимыми самолетами «труба и крыло», достигаемом за счет более низкого индуцированного сопротивления и сопротивления омываемой поверхности, и предлагают больше полезного объема кабины при той же структурной площади. Для ВВС США — якорного заказчика программы Z4 — ценность также миссионерская: более высокая эффективность и большая продолжительность полета для задач заправщика и транспортника. Для коммерческих операторов снижение расхода топлива более чем на 30% при текущих ценах на топливо — решающее ценовое преимущество, поэтому каждый крупный авиастроитель изучает производные BWB, пока JetZero — первый, кто обязался летать на такой машине в пассажирском масштабе.

Обратная сторона — стоимость разработки и производства: новая архитектура планера, новая оснастка, новая последовательность сборки и сертификация новых типов конструкции. Экономика BWB закрывается только если композитное производство может выпускать крупные интегрированные детали доступно и с достаточным темпом — точка, где зрелость цепочки поставок композитов, а не аэродинамика, определяет график.

Что это сигнализирует цепочке поставок композитов

Для индустрии аэрокосмических композитов программа Z4 — сигнал спроса на конкретный набор возможностей:

• Широкие форматы углеродных тканей и препрегов: Крупные обшивки BWB вознаграждают широкоформатные (2-3 метра) армирования, которые сокращают стыки и повышают пропускную способность AFP и укладки.
• Внеавтоклавные и автоматизированные темпы: Экономика производства BWB благоприятствует препрегам OoA и процессам на основе AFP, избегающим узкого места в виде массивных циклов автоклава.
• Квалификация новых материалов: Новая структурная конфигурация означает обширные испытания новых допускаемых значений, создавая спрос на статистически полные наборы данных материалов по волокнам, смолам и форматам.

Ни одна из этих возможностей по отдельности не экзотична — это те же линии тренда (автоматизация, OoA, широкие форматы), которые в целом ведут аэрокосмические композиты. BWB ускоряет их в одной программе, потому что весь самолет, а не отдельные детали, является композитным.

Часто задаваемые вопросы

Что такое самолет с крылом и фюзеляжем и почему он эффективнее?

Крыло с фюзеляжем сливает фюзеляж и крылья в единую несущую поверхность, поэтому корпус сам создает подъемную силу вместо того, чтобы быть пассивной пассажирской трубой, подвешенной к крылу. Это снижает так называемую омываемую площадь и индуцированное сопротивление: нет резкого стыка между фюзеляжем и крылом, и весь самолет участвует в генерации подъемной силы. Результат — экономия топлива, обычно оцениваемая в 30-50% по сравнению с сопоставимыми конструкциями «труба и крыло», плюс дополнительный объем кабины при той же структурной площади. Структурный компромисс — сложная герметизируемая дважды изогнутая оболочка вместо простого цилиндрического фюзеляжа — причина, по которой самолеты BWB практичны только при композитном производстве, способном эффективно выпускать крупные бесшовные изогнутые обшивки.

Почему конструкция из углеродного композита необходима для самолета с крылом и фюзеляжем?

Потому что геометрия BWB делает неэффективным металлическое производство. Металлический BWB потребовал бы тысяч отдельно сформованных и соединенных дважды изогнутых панелей, с потерей прочности на каждом соединении и линии крепежа. Композиты позволяют укладывать ту же геометрию как крупные бесшовные соотверждаемые обшивки с волокнами, ориентированными под локальные пути нагрузки, поэтому структура легче, а соединения, которые доминировали бы в металлическом планере, в основном исчезают. Композиты также хорошо справляются со связанной нагрузкой давления и изгиба центрального корпуса BWB. Без композитного производства BWB был бы слишком тяжелым и слишком дорогим в постройке — архитектура и класс материалов взаимозависимы.

Каков текущий статус программы JetZero Z4?

JetZero разрабатывает Z4, демонстратор крыла с фюзеляжем класса 200-250 мест, с ВВС США в качестве якорного заказчика и партнерами, включая крупных аэрокосмических поставщиков. Заявленная цель программы — первый полет в 2027 году, планер строится как структура из углеродного композита. Z4 позиционируется как полномасштабный демонстратор технологий и интеграции, который может послужить основой для серийного транспортника с крылом и фюзеляжем для военных миссий и, потенциально, коммерческих применений. Как и во всех таких программах, график амбициозен, и гейтирующий риск — в производстве крупных композитных деталей и сертификации новой конструкции, а не в аэродинамике, которая хорошо подтверждена предыдущими исследовательскими программами и испытаниями в аэродинамических трубах.

Заключение

Крыло с фюзеляжем — самый ясный кандидат на следующее поколение пассажирских самолетов, и структурно это углеродная программа от первой обшивки до последней рамы. Z4 от JetZero с целевым первым полетом в 2027 году — программа, которая докажет, закрывается ли экономика BWB в пассажирском масштабе, — вопрос, решаемый меньше аэродинамикой, чем зрелостью композитного производства: возможностью крупных деталей, пропускной способностью AFP, процессами OoA и квалификацией новых материалов. Для индустрии аэрокосмических композитов Z4 — конкретный сигнал спроса именно на те возможности, которые отрасль уже строит.

Для инженеров и проектных команд, оценивающих материалы для концепций планеров следующего поколения, актуальные вопросы: доступность широкоформатных армирований, статус квалификации OoA и производственные партнерства, масштабирующиеся под крупные интегрированные детали. Ознакомьтесь с нашими аэрокосмическими углеродными тканями и армированиями или свяжитесь с нашей инженерной командой, чтобы обсудить форматы материалов и поддержку квалификации для программ крыла с фюзеляжем и планеров следующего поколения.
