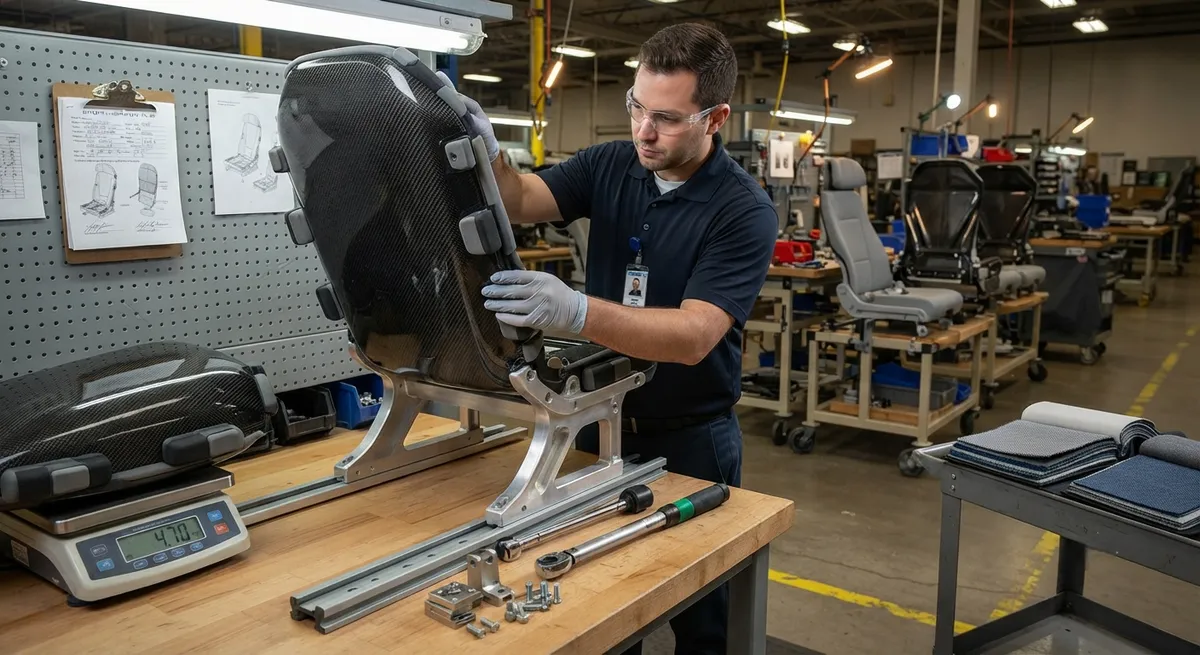

Углеволоконные авиационные кресла и салонная мебель: легкие конструкции для экономии топлива и комфорта пассажиров

Введение

Кресло эконом-класса весит примерно 11-13 килограммов, а узкофюзеляжный авиалайнер перевозит от 150 до 200 таких кресел. В отрасли, где один сэкономленный килограмм на самолете стоит около 3 000 долларов затрат на топливо и выбросы за срок службы, кресла — одна из самых концентрированных возможностей снижения веса в салоне. Углеволокно уже много лет является материалом выбора для спинок кресел премиум-класса, но снижение стоимости материалов и зрелые данные сертификации теперь продвигают полностью углеволоконные конструкции кресел и в эконом-класс.

В этой статье рассматривается, почему вес кресла имеет финансовое значение, как углеволоконные каркасы и спинки кресел достигают снижения веса на 30-45% по сравнению с алюминиевыми аналогами, и что поставщики кресел и салонного оборудования должны доказать для сертификации своих конструкций в соответствии с FAR 25.853 и динамическими испытаниями кресел на перегрузку 16g.

Экономика веса: почему кресла оцениваются за килограмм

Авиакомпании рассматривают вес кресла как статью прямых эксплуатационных расходов. Согласно отраслевому эмпирическому правилу, пожизненная ценность одного килограмма сэкономленного веса составляет 3 000-5 000 долларов на самолет с учетом топлива, платежей за выбросы и грузоподъемности. Узкофюзеляжный самолет на 180 мест, экономящий 4 кг на кресло, устраняет 720 кг веса конструкции — это эквивалент запаса полезной нагрузки примерно на шесть-восемь пассажиров или экономии топлива, позволяющей на каждом рейсе приблизиться к пределу дальности на несколько сотен километров.

Экономика накапливается за 10-15-летний срок службы кресла. Производители кресел, такие как Recaro, Safran и Collins, представили углеволоконные конструкционные компоненты, и показатели снижения веса теперь фигурируют в тендерных документах авиакомпаний как жесткие цифры, а не как качественные аргументы.

Компонент кресла	Алюминиевый базовый (кг)	Углеволокно (кг)	Снижение веса
Спинка эконом-класса	2,8	1,5-1,8	35-45%
Каркас/ножки кресла	3,5	2,1-2,5	30-40%
Подлокотники и столик	1,6	1,0-1,2	25-35%
Каркас багажной полки и щиты	2,2	1,4-1,6	30-40%
Каркас кресла бизнес-класса	18-25	11-15	35-45%

Самый большой выигрыш — в салонах премиум-класса: одно кресло бизнес-класса с механизмом полного откидывания может весить 60-90 кг. Снижение веса на 15-20 кг в каждом из 30 кресел убирает более половины тонны с широкофюзеляжного самолета — экономия, напрямую конвертируемая в грузовой доход или увеличенную дальность.

Углеволоконные конструкции кресел: каркасы, спинки и интеграция

Углеволокно входит в кресло в двух конструкционных ролях. Спинка — классическое применение: тонкостенный ламинат двойной кривизны, который должен ощущаться жестким под нагрузкой откидывания пассажира, оставаясь достаточно легким, чтобы оправдать премию за материал. Современные спинки эконом-класса представляют собой ламинаты из углеволокна саржевого или полотняного переплетения толщиной 1,2-1,8 мм, часто формуемые совместно с креплениями пенопластовых подушек и интегрированными точками крепления подлокотников и столиков.

Каркас и ножки — более ответственная роль. Ножки кресла должны выдерживать аварийные нагрузки 9g вперед и 16g вертикально, определяемые динамическими испытаниями, и стыковаться с рельсами кресел, встроенными в пол салона. Удельная прочность углеволоконного каркаса примерно в три раза выше алюминиевой, но крепежная фурнитура — фитинги рельсов, тяги и анкеры ремней — остается металлической и должна передавать нагрузку в композит, не разрушая его.

• Совместное формование: Крепления пены, кабельные каналы и бобышки аксессуаров формуются прямо в спинку, устраняя вторичную сборку и снижая число деталей.
• Гибридные пакеты: Углеволокно, усиленное стеклянными или арамидными слоями в точках крепления, повышает несущую способность и поглощение энергии в зонах удара.
• Огнестойкие смолы: Фенольные или огнезамедленные эпоксидные системы отвечают требованиям пожаробезопасности FAR 25.853(a), сохраняя структурные свойства.

Сертификация: FAR 25.853 и динамические испытания 16g

Сертификация кресел определяется двумя регламентами. FAR 25.853 регулирует горючесть: подушки, ткани и конструкционные пластики должны пройти испытания на вертикальное горение, а от структурной оболочки дополнительно требуется подтвердить пределы тепловыделения и дымовыделения согласно руководству FAA. Углеволокно с огнезамедленными смоляными системами показывает здесь отличные результаты — сами волокна негорючи, а смола составлена так, чтобы самозатухать.

Второе требование — динамические испытания 16g. Кресла должны защищать пассажира при вертикальном ударе 16g и фронтальном ударе 9g с использованием антропоморфных манекенов, при этом конструкция должна управлять энергией без образования опасных обломков и нарушения критериев травматизма. Высокое удельное поглощение энергии углеволокна делает его привлекательным для этих нагрузочных случаев, но характер разрушения — внезапное хрупкое растрескивание при неправильном проектировании — требует от поставщиков тщательного управления переходом от композитной конструкции к металлическим фитингам. Отраслевой ответ — гибридный подход: углеволокно для эффективной по массе оболочки и каркаса, алюминий или титан для ввода нагрузки, с элементами поглощения энергии, настраиваемыми по результатам испытаний.

Комфорт и вторичные преимущества легких конструкций

Вес — не единственный аргумент в пользу углеволоконных кресел. Высокое отношение жесткости к весу материала позволяет создавать более тонкие спинки, вмещающие больше пассажирского пространства в том же шаге кресел, а его усталостная стойкость — практически неограниченная для углеволокна при нагрузках салона — сохраняет спинку жесткой и качественной весь срок службы. Формованные элементы также уменьшают число острых кромок и твердых точек — реальное улучшение комфорта и безопасности в ограниченном пространстве салона эконом-класса.

Для салонной мебели — кухонных конструкций, кресел экипажа, перегородок туалетов и панелей перегородок — та же логика работает в большем масштабе. Кухня из алюминиевых сот с углеволоконными обшивками может снизить вес конструкции на 20-30% по сравнению с цельнометаллической, а жесткость панелей снижает вибрацию и шум, передаваемые в салон.

Часто задаваемые вопросы

Сколько топлива реально экономит углеволоконное авиационное кресло?

Стандартная отраслевая оценка: один килограмм сэкономленного веса конструкции стоит 3 000-5 000 долларов за срок службы с учетом топлива, выбросов и полезной нагрузки. Узкофюзеляжный самолет на 180 мест, экономящий 4 кг на кресло, убирает около 720 кг, что составляет примерно 2,2-3,6 млн долларов пожизненной ценности для одного самолета. Авиакомпании со 100+ самолетами рассматривают это как снижение эксплуатационных расходов в масштабе флота.

Проходят ли углеволоконные кресла проверки на горючесть и задымление?

Да, при использовании огнезамедленных смоляных систем. Сами углеродные волокна негорючи, а огнезамедленные эпоксидные или фенольные матрицы составлены так, чтобы пройти испытания FAR 25.853 на вертикальное горение, тепловыделение и дымовыделение. Сертификация требует полной программы квалификации, включая испытания на горение готовых спинок, и та же цепочка испытаний применяется к салонной мебели и перегородкам.

Почему в углеволоконных каркасах кресел все еще используются металлические фитинги?

Точки ввода нагрузки — фитинги рельсов кресел, крепления тяг и анкеры ремней — остаются металлическими, потому что несущая способность композита на сжатие намного ниже его прочности на растяжение, а аварийные нагрузки требуют предсказуемых пластичных путей нагрузки в точках крепления. Стандартный инженерный подход — гибридная конструкция: углеволокно там, где важны масса и жесткость, алюминий или титан там, где нагрузка передается в металлические рельсовые системы, а энергия удара поглощается настроенными элементами.

Заключение

Авиационные кресла и салонная мебель — самый доступный высокоценный рынок снижения веса в коммерческой авиации. Углеволоконные спинки, каркасы и кухонные конструкции дают снижение веса на 30-45% с сертифицированной пожаробезопасностью и ударной стойкостью, а экономика достаточно сильна, чтобы вес теперь фигурировал в закупочных документах авиакомпаний, а не в маркетинговых брошюрах. Переход от конструкций только премиум-класса к эконом-классу идет полным ходом, и поставщики, освоившие совместное формование и гибридные металло-композитные пути нагрузки, определят следующее поколение салонного оборудования.
