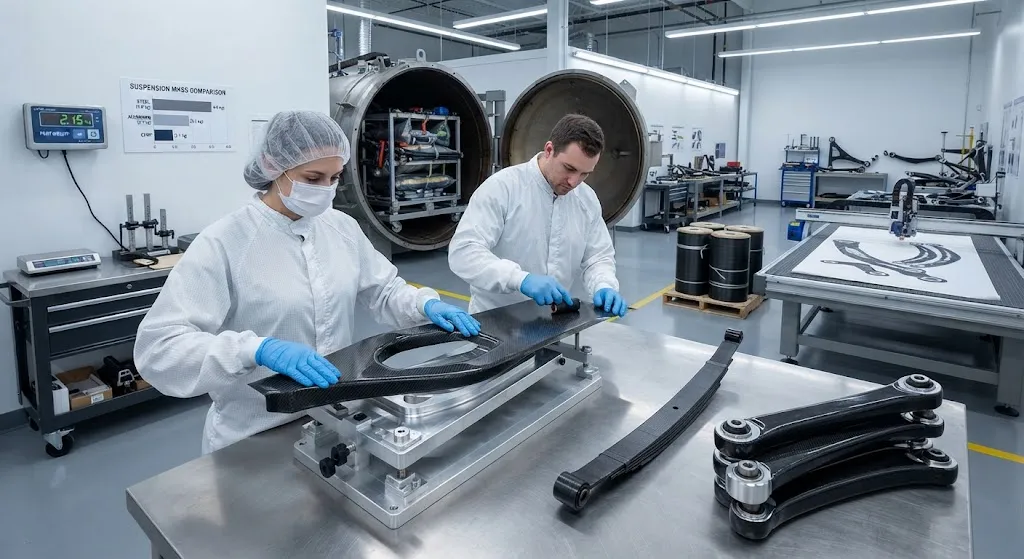

Углеволоконные компоненты подвески: листовые рессоры, рычаги и снижение неподрессоренной массы для электромобилей

Введение

Компоненты подвески находятся по неправильную сторону уравнения массы автомобиля. Килограмм подрессоренной массы — кузов, аккумулятор, салон — несется пружинами и амортизаторами, которые изолируют пассажиров от дороги. Килограмм неподрессоренной массы — колеса, ступицы, тормоза и сами рычаги подвески — должен контролироваться пружинами и амортизаторами, и каждый грамм этой массы ухудшает способность шины следовать за поверхностью дороги. Именно поэтому снижение неподрессоренной массы считается более ценным, чем снижение подрессоренной массы, в каждой серьезной программе разработки автомобиля.

Углеволокно входит в эту сложную область двумя проверенными путями: композитные листовые рессоры — зрелая технология коммерческого транспорта — и углеволоконные рычаги подвески, более новое применение, которое переходит в серийное производство для премиальных электромобилей. В этой статье объясняется, почему неподрессоренная масса так важна для электромобилей, рассматривается конструкция углеволоконных рессор и рычагов, сравниваются материалы на реальных данных и описываются производственные и стоимостные соображения для B2B-покупателей, оценивающих программы подвески.

Почему неподрессоренная масса важна для электромобилей

Физика здесь проста: неподрессоренная масса, которая не может следовать за поверхностью дороги, теряет сцепление, а потеря сцепления на тяжелом электромобиле означает, что энергия рассеивается в виде тепла в шинах, а не преобразуется в поступательное движение. Отраслевые исследования обычно приписывают снижению неподрессоренной массы на 10% улучшение индексов плавности хода на 2-4% и измеримые улучшения удержания дороги, причем эффект усиливается на более высоких частотах неровностей дороги. На электромобиле массой 2,2 тонны снятие 20 кг неподрессоренной массы с четырех углов примерно эквивалентно по плавности хода и управляемости удалению 40-60 кг из кузовной структуры.

Электромобили усиливают проблему двумя способами. Во-первых, аккумуляторный пакет добавляет 400-700 кг подрессоренной массы, поэтому подвеска должна работать интенсивнее, контролируя движение колес относительно более тяжелого кузова. Во-вторых, колеса электромобилей сами по себе тяжелее: колеса большего диаметра, более жесткие боковины и интегрированные тормозные и моторные компоненты увеличивают неподрессоренную массу.

Углеволоконные листовые рессоры: проверенная технология коммерческого транспорта

Композитные листовые рессоры — самое зрелое применение углеволокна в подвеске, с более чем тридцатилетней историей серийного производства в коммерческом транспорте. Традиционный многолистовой стальной пакет рессор для легкого грузовика весит 25-40 кг; CFRP-монорессора эквивалентной допустимой нагрузки весит 7-12 кг — снижение на 60-70%, которое убирает именно ту массу, что ухудшает плавность хода. Композитная рессора — это единый сужающийся лист из однонаправленного углеволокна в эпоксидной матрице, уложенный или намотанный так, чтобы нести изгибающую нагрузку вдоль оси рессоры.

Усталостная история — самое сильное преимущество технологии. Стальные рессоры устают при циклическом изгибе и уязвимы для коррозионных трещин в среде дорожных солей, поэтому проржавевшие пакеты рессор — частый предмет замены на коммерческих парках. Углеволоконные рессоры демонстрируют усталостную выносливость на порядок выше при эквивалентной циклической нагрузке, не корродируют и сохраняют свои характеристики жесткости в широком диапазоне температур. Их режим разрушения также прогрессивен — волокна рвутся, и жесткость деградирует постепенно, а не внезапно — что обеспечивает предупреждение до потери функции.

Рессора удерживается в центральной втулке из уретана или эластомера, со скользящими или шаклевыми концами, которые обеспечивают продольное перемещение рессоры при прогибе. Прокладки из натурального каучука и полиуретана предотвращают гальванический контакт между углеволокном и стальным креплением моста — стандартная деталь конструкции композитной рессоры.

Рычаги подвески: новый рубеж

Рычаги подвески (поперечные рычаги) определяют передне-заднее и поперечное положение колеса и передают тормозные и поворотные нагрузки в кузов. Обычный кованый алюминиевый рычаг для автомобиля среднего класса весит 2,5-4,0 кг; версия из углеволокна с эквивалентной жесткостью весит 1,4-2,2 кг — снижение на 35-45%. Удаленная масса — почти чистая неподрессоренная масса, расположенная в самой внешней точке геометрии подвески, где ее влияние на контроль колеса максимально.

Инженерная задача — введение нагрузки. Рычаги подвески несут сосредоточенные нагрузки в интерфейсах шарового шарнира и втулки — именно там, где волокнистые композиты слабее всего без тщательной проработки конструкции. Серийные CFRP-рычаги используют гибридную стратегию: корпус из непрерывного углеволокна с металлическими или гибридными вставками в шаровом шарнире, втулках и точках крепления, где доминируют локальные подшипниковые нагрузки.

Углеволоконный рычаг можно спроектировать с высокой поперечной жесткостью и настроенной податливостью в передне-заднем направлении, ориентируя слои волокна вдоль рычага по-разному — степень свободы, недоступная в изотропных алюминии или стали. Такая направленная настройка жесткости позволяет инженерам шасси одновременно улучшить реакцию рулевого управления и изоляцию от ударов.

Сравнение материалов и технологий производства

• Пресс-формование из препрега: однонаправленный углеродный препрег кроится, укладывается и формуется при 130-160°C, обеспечивая высочайшее соотношение жесткости и веса для структурных рычагов и листов рессор. Циклы 10-25 минут подходят для средних объемов и премиальных платформ.
• Трансферное формование смолы (RTM): сухие волокнистые преформы пропитываются эпоксидной смолой под давлением, обеспечивая сложные 3D-формы, хорошее качество поверхности и циклы 15-40 минут. Хорошо подходит для рычагов с интегрированными вставками.
• Намотка нити: непрерывное волокно наматывается на оправку, идеально для рессор постоянного сечения и торсионных элементов, где волокно напрямую следует по пути нагрузки. Высокое выравнивание волокна дает максимальную жесткость при минимальной массе.
• Пресс-формование со структурным пенным сердечником: сэндвич-конструкция с легким сердечником между углеродными обшивками увеличивает жесткость на изгиб при низкой массе, применяется для рычагов и кронштейнов рессор, где доступна глубина сечения.

Свойство	Стальная рессора	CFRP-рессора	Алюминиевый рычаг	CFRP-рычаг
Плотность (г/см³)	7,85	1,55-1,60	2,70	1,55-1,60
Модуль растяжения (ГПа)	200-210	130-150 (однонаправленный)	69-72	130-150 (однонаправленный)
Удельная жесткость (ГПа/(г/см³))	26-27	85-95	26	85-95
Типичная масса детали, авто среднего класса (кг)	25-40 (пакет рессор)	7-12 (моно)	2,5-4,0	1,4-2,2
Снижение массы относительно базовой	Базовая	60-70%	Базовая (рычаг)	35-45%
Усталостная выносливость (циклы)	10⁶-10⁷ (ограничена коррозией)	10⁷-10⁸	10⁶-10⁷	10⁷-10⁸
Коррозионное поведение	Требует покрытия, чувствительна к солям	Иммунитет	Требует анодирования или покрытия	Иммунитет
Индекс стоимости оснастки	0,6x (штамповка)	1,2-1,6x	0,7x (ковка)	1,3-1,8x
Время цикла	Секунды (штамповка)	10-25 мин	Ковка, секунды	10-40 мин

Таблица проясняет компромисс: углеволокно обеспечивает снижение массы на 35-70% и превосходную усталостную и коррозионную стойкость ценой более длинных циклов и больших инвестиций в оснастку. Применение, оправдывающее надбавку, — неподрессоренная масса на платформах электромобилей, где снижение массы усиливает запас хода, плавность хода и управляемость — преимущества, которые ощущают потребители и которые продают маркетинговые отделы.

Соображения стоимости и жизненного цикла

На уровне компонентов углеволоконные детали подвески стоят в 2-4 раза дороже стальных или алюминиевых аналогов, но учет на системном уровне более благоприятен. Для серийной программы электромобиля снижение неподрессоренной массы на 20 кг способствует более легкой и простой настройке подвески, снижает требования к амортизаторам и может позволить несколько меньший аккумуляторный пакет при том же динамическом запасе хода — экономия, компенсирующая часть надбавки. Стоимость материалов также снижается: цены на углеволокно стабильно падали в течение последнего десятилетия, и автомобильные марки для больших объемов значительно дешевле аэрокосмических.

Квалификация — решающий фактор внедрения. Компоненты подвески критичны для безопасности, поэтому CFRP-рычаги и рессоры должны пройти полную валидацию на долговечность, коррозию, удар камнями и термоциклирование на уровне автомобиля до серийного производства. Отрасль теперь располагает референсными данными для этих квалификаций — композитные рессоры имеют десятилетия парковой службы, а программы рычагов завершают те же валидационные циклы. Для покупателей практичная точка входа — гибридный подход: внедрять углеволокно там, где выгода от снижения неподрессоренной массы максимальна, например в передних нижних рычагах производительного электромобиля, сохраняя традиционные материалы в остальных местах.

Часто задаваемые вопросы

Сколько запаса хода реально добавляет снижение неподрессоренной массы электромобилю?

Выгода по запасу хода косвенна, но реальна. Снижение неподрессоренной массы на 20 кг уменьшает энергию проскальзывания шин на неровных поверхностях и снижает паразитные потери от движения подвески — обычно это 0,5-1,5% улучшения запаса хода на комбинированных циклах, или примерно 3-9 км на автомобиле с запасом 600 км. Большие преимущества — динамические: лучшая плавность хода, уменьшенное подпрыгивание колес и улучшенная устойчивость на высокой скорости, которые часто ценнее для OEM-производителей, чем сам прирост запаса хода.

Почему листовые рессоры остаются актуальными, если рычаги — новое применение?

Листовые рессоры — несущий и направляющий элемент для ведущих мостов, все еще доминирующих в грузовиках, фургонах и легком коммерческом транспорте, где мост приводится в движение, а рессора удваивается как структурное звено. CFRP-монорессора заменяет стальной пакет 25-40 кг деталью 7-12 кг при равной допустимой нагрузке, а ее усталостные и коррозионные преимущества напрямую снижают затраты на обслуживание парка. Рычаги, напротив, обслуживают независимые подвески пассажирских электромобилей. Эти два применения дополняют друг друга: рессоры адресуют сегмент коммерческого транспорта, рычаги — премиальные пассажирские платформы.

Можно ли ремонтировать или заменять углеволоконные компоненты подвески в эксплуатации?

Замена следует той же модели обслуживания, что и для металлических деталей: поврежденная рессора или рычаг снимаются и заменяются узлом в сборе, после чего автомобиль проходит развал-схождение. Ремонт самого композитного компонента в эксплуатации не является стандартной практикой, но прогрессивный режим разрушения углеволокна дает более раннее предупреждение, чем металл, а опыт парков с композитными рессорами показывает, что интервалы замены определяются критериями хода и нагрузки, а не скрытой коррозией. Втулки, прокладки и проушины остаются заменяемыми сервисными элементами, поэтому окружающее оборудование не нужно менять при назначении композитного компонента.

Заключение

Углеволоконные компоненты подвески превращают старейшее правило динамики автомобиля — неподрессоренная масса дороже подрессоренной — в производственное преимущество. CFRP-рессоры дают проверенное снижение массы на 60-70% в коммерческом транспорте с превосходной усталостной и коррозионной стойкостью, а углеволоконные рычаги приносят снижение на 35-45% платформам электромобилей, добавляя направленную настройку жесткости, недоступную металлу. По мере снижения стоимости материалов и накопления квалификационных данных технология движется от премиальных и коммерческих ниш к более широкому внедрению в автомобилестроении.

Для B2B-покупателей, оценивающих программы подвески, критериями решения являются допустимая нагрузка, соотношение жесткости и массы, усталостный ресурс и подтвержденная долговечность в условиях дорожных солей и ударов камнями. Изучите наш ассортимент углеволоконных листов и профилей, подходящих для листов рессор и рычагов, или свяжитесь с нашей инженерной командой для подбора материалов и прототипной поддержки вашей следующей программы подвески.
