Изучите конструкцию и производство заднего пола из углеродного волокна с интегрированным поддоном батареи для электромобилей. Снижение веса, повышение жесткости и безопасности.
Парадигма структурно-батарейной интеграции
Производители электромобилей все чаще применяют структурную интеграцию батареи, используя корпус батареи как несущий элемент кузова. Задний пол из углепластика объединяет пол, поддон батареи и поперечины в одну деталь.
| Параметр | Сталь | Алюминий | CFRP |
|---|---|---|---|
| Масса (кг) | 38,5 | 22,0 | 11,5 |
| Детали | 42 | 18 | 1 |
| Жесткость | 8,2 | 9,5 | 14,8 |

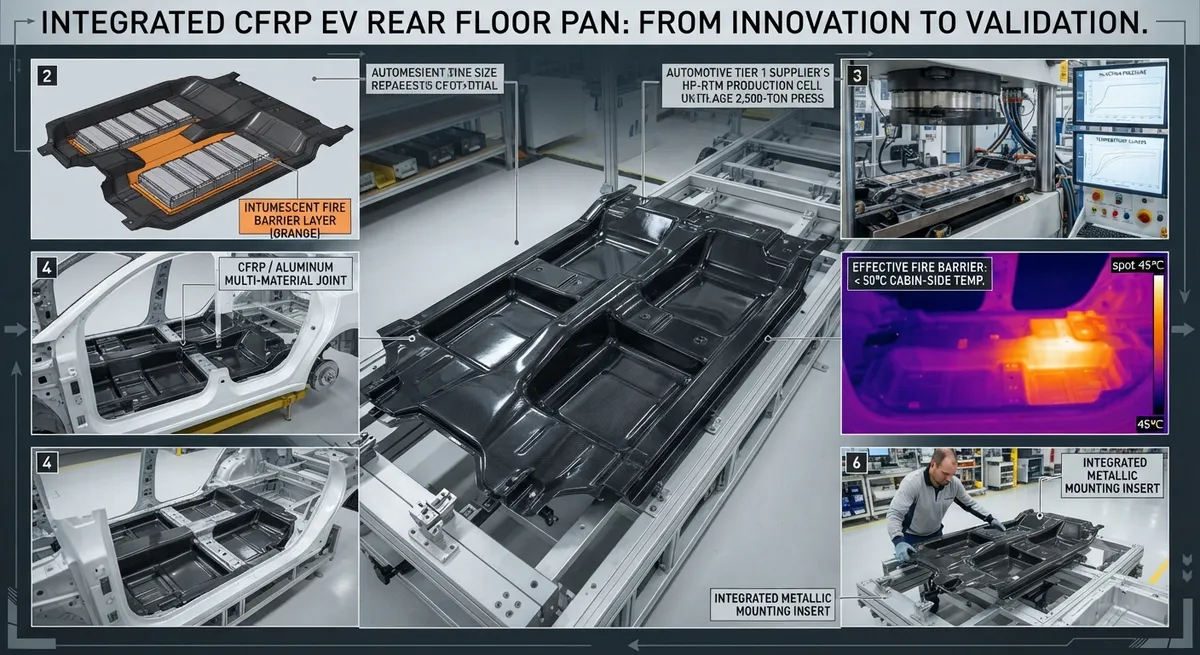

Процесс производства: HP-RTM
Задний пол изготавливается методом высоконапорного RTM. Цикл от впрыска до извлечения — 8–12 минут.
Часто задаваемые вопросы
Как поддон из углепластика справляется с тепловым разгоном?
Трехслойная система безопасности: вспучивающееся покрытие, аэрогелевый мат и сам углепластик. Тесты UN ECE R100 показывают >15 минут огнестойкости.
Какова стоимость CFRP по сравнению с алюминием?
При объеме 10 000–30 000 ед./год стоимость CFRP $420–$580. Системная экономия делает его конкурентоспособным.
