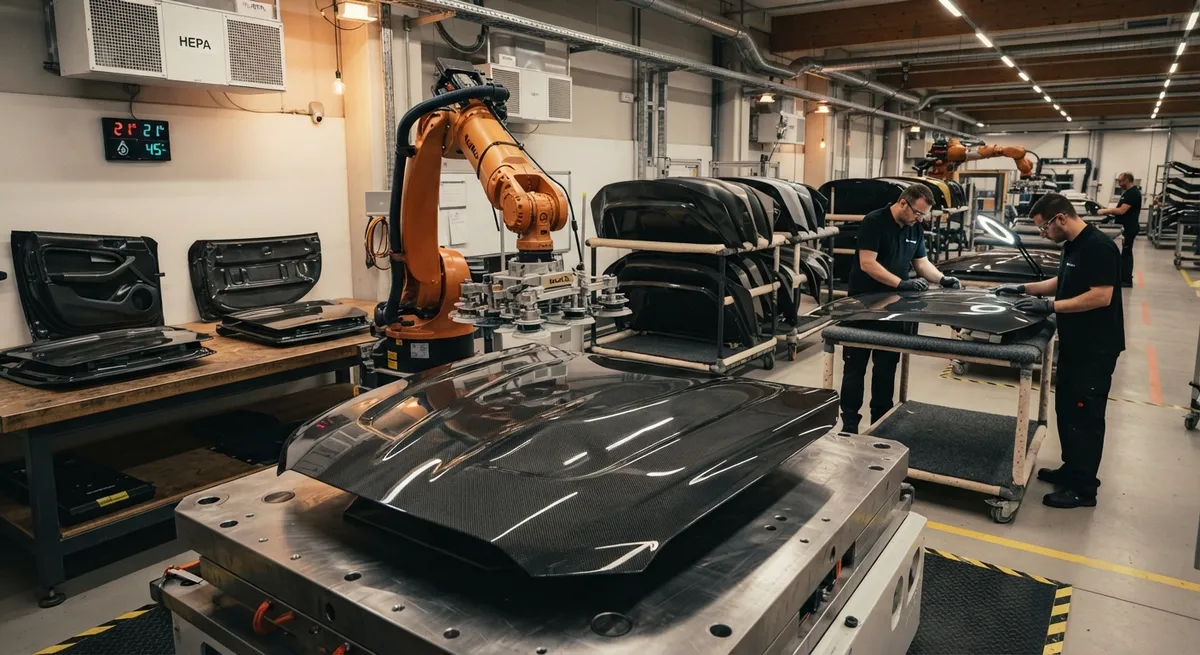

Автомобильные закрывающие панели — капоты, крышки багажника и дверные панели — представляют один из наиболее быстрорастущих сегментов применения углеродных композитов в автомобильной промышленности. В отличие от структурных компонентов, таких как шасси или силовые конструкции, закрывающие панели.
Автомобильные закрывающие панели — капоты, крышки багажника и дверные панели — представляют один из наиболее быстрорастущих сегментов применения углеродных композитов в автомобильной промышленности. В отличие от структурных компонентов, таких как шасси или силовые конструкции, закрывающие панели сталкиваются с уникальным сочетанием требований: большие видимые поверхности с отделкой класса А, термическое воздействие окрасочной линии до 180°C, размерная стабильность в экстремальных температурных диапазонах и время цикла массового производства, измеряемое минутами, а не часами. В данной статье представлен всесторонний технический обзор для автомобильных инженеров и поставщиков 1-го уровня, оценивающих программы по закрывающим панелям из углеродного волокна для премиальных автомобилей.
Рыночный контекст и драйверы роста
Мировой рынок автомобильных композитов из углеродного волокна достиг 4.2 млрд долларов США в 2025 году, на закрывающие панели приходится примерно 18% объема. Премиальные OEM, включая BMW, Mercedes-Benz, Lamborghini и Ferrari, создали программы по закрывающим панелям из углеродного волокна на нескольких платформах. Ключевые драйверы включают:
- Снижение веса: Капот из углеродного волокна на 50–65% легче стального и на 35–45% легче алюминиевого, что дает 8–15 кг экономии массы на комплект закрывающих панелей
- Снижение центра тяжести: Замена стального капота и крышки багажника снижает неподрессоренную массу передней/задней оси, улучшая управляемость
- Свобода дизайна: Композитная оснастка позволяет создавать сложные геометрии — интегрированные вентиляционные каналы, скульптурные поверхности и тонкие линии, невозможные при штамповке металла
- Брендовая дифференциация: Открытая углеродная ткань на капотах и спойлерах стала маркером статуса в автомобильном сегменте от 80,000 долларов
Сравнение производственных процессов
| Параметр | Препрег-автоклав | HP-RTM | Влажное компрессионное формование |
|---|---|---|---|
| Время цикла (на панель) | 60–120 мин | 4–10 мин | 3–6 мин |
| Объемная доля волокна | 62–68% | 55–62% | 45–55% |
| Поверхность класса А | Отлично (внутриформенное покрытие) | Хорошо (требует доработки) | Умеренно (требует значительной доработки) |
| Стоимость оснастки (долл./комплект) | $800,000–1,500,000 | $500,000–900,000 | $200,000–400,000 |
| Стоимость панели при 50,000 ед./год (долл.) | $180–280 | $95–150 | $75–120 |
| Годовая производственная мощность (панели) | 5,000–15,000 | 50,000–120,000 | 80,000–200,000 |
| Уровень автоматизации | Низкий (ручная выкладка) | Высокий (роботизированное преформирование, инжекция) | Средний (автоматическая резка SMC, ручная загрузка) |
| Энергопотребление (кВт·ч/панель) | 45–70 | 8–15 | 6–10 |
Выбор материала
Архитектура волокна
Выбор архитектуры углеродного армирования существенно влияет как на механические свойства, так и на качество поверхности:
- Однонаправленный (UD) препрег: Используется для локального усиления в зонах петель и замков. Волокна высокого модуля (230–290 ГПа) позволяют создавать тонкие (0.8–1.2 мм) местные утолщения без видимого отпечатывания на поверхности.
- Ткань полотняного переплетения 2×2: Стандарт для видимых углеродных применений. Наилучшая драпируемость на двоякоизогнутых поверхностях. Вес ткани 200–300 г/м² дает толщину слоя 0.3–0.5 мм.
- Нетканые мультиаксиальные ткани (NCF): Предпочтительны для процессов HP-RTM. Многоаксиальные сшитые слои (0°/±45°/90°) обеспечивают квазиизотропные свойства с минимальной волнистостью волокон. Типичный поверхностный вес: 400–600 г/м².
- Углеродный SMC (листовой формовочный материал): Рубленое волокно (25–50 мм) в эпоксидной или винилэфирной матрице. Более низкие механические свойства, но самое быстрое время цикла. Подходит для внутренних панелей или окрашенных наружных панелей без структурных требований.
Смоляные системы
Выбор смолы должен удовлетворять как технологическим, так и эксплуатационным требованиям:
| Свойство | Эпоксидная (препрег) | Эпоксидная (HP-RTM) | Винилэфирная (SMC) |
|---|---|---|---|
| Температура стеклования (°C) | 160–220 | 140–180 | 120–150 |
| Совместимость с сушкой краски | Отличная | Хорошая | Умеренная (требует термостабилизации) |
| Качество поверхности (Ra, мкм) | <0.5 (IMC) | 0.5–1.5 | 1.0–3.0 |
| Совместимость с ремонтом | Отличная | Хорошая | Ограниченная |
| Относительная стоимость материала | 1.0x (базовая) | 0.75x | 0.5x |
Проблемы поверхности класса А
Достижение автомобильной поверхности класса А на углеродных закрывающих панелях остается наиболее технически сложным аспектом производства. Необходимо решить три критических проблемы:
Отпечатывание волокна: Разница в тепловом расширении между углеродными волокнами (КТР near zero) и смоляной матрицей вызывает проявление рисунка волокна через краску после термоциклирования. Стратегии смягчения включают низкопрофильные добавки, поверхностные покровные слои и внутриформенное покрытие (IMC), наносимое в процессе формования до полного отверждения смолы.
Контроль пористости: Захваченный воздух на границах слоев или вдоль границ жгутов создает точечные дефекты, видимые после покраски. Процессы HP-RTM контролируют это с помощью вакуумной инжекции (остаточное давление 1–5 мбар). Препрег требует автоклавного давления 6–8 бар для содержания пустот ниже 1%.
Согласование теплового расширения: Закрывающие панели должны сохранять допуски посадки (±1.0 мм) в диапазоне температур от −40°C до +80°C. Несоответствие КТР углеродного волокна (0–2×10⁻⁶/K) и соседних стальных или алюминиевых панелей кузова (12–23×10⁻⁶/K) требует тщательного проектирования точек крепления и плавающих стратегий крепежа.
Интеграция с OEM-сборочными линиями
Интеграция углеродных закрывающих панелей в существующие сборочные линии представляет логистические и технологические challenges:
- Совместимость с окрасочной линией: Капоты и крышки багажника из углеродного волокна должны выдерживать циклы сушки эко-покрытия OEM (180°C, 20–30 минут). Смоляные системы должны сохранять размерную стабильность при термоциклировании без деформации после отверждения.
- Обработка и оснастка: Панели CFRP на 50–65% легче стальных аналогов, требуя модифицированных конвейерных систем и роботизированных захватов с податливыми поверхностями во избежание следов.
- Электропроводность: Электропроводность углеродного волокна отличается от стали, требуя адаптированных параметров электростатического нанесения краски. В панель должны быть встроены точки заземления для стабильной эффективности переноса краски.
- Внутрипроцессный контроль: Системы автоматического оптического контроля (AOI), откалиброванные для специфических отражательных характеристик CFRP-поверхностей, необходимы для 100% проверки качества в линии.
Стоимостной анализ по типу панели
Детальная разбивка затрат для типовой программы люксового внедорожника (30,000 ед./год, процесс HP-RTM):
| Компонент затрат | Капот (долл.) | Крышка багажника (долл.) | Дверная панель (долл./пара) |
|---|---|---|---|
| Углеродное армирование | $42 | $34 | $58 |
| Смола и расходные материалы | $12 | $9 | $16 |
| Преформирование | $8 | $6 | $12 |
| Формование и извлечение | $14 | $11 | $20 |
| Обрезка и сверление | $7 | $5 | $10 |
| Отделка поверхности и покраска | $25 | $18 | $30 |
| Контроль качества | $6 | $4 | $8 |
| Сборочная фурнитура | $11 | $9 | $15 |
| Итого на панель | $125 | $96 | $169 (пара) |
| Вес панели (кг) | 4.2 | 3.1 | 2.8 (каждая) |
| Экономия веса vs алюминий (%) | 42% | 40% | 38% |
Часто задаваемые вопросы
Каков минимальный объем производства для экономически эффективных углеродных закрывающих панелей?
Для HP-RTM минимальный экономический объем составляет примерно 15,000–20,000 панелей в год, при условии амортизации капитальных затрат в течение 5-летней программы. Ниже этого порога препрег-автоклав становится конкурентоспособным из-за более низкой стоимости оснастки, несмотря на более длительное время цикла. При объемах, превышающих 80,000 панелей/год, влажное компрессионное формование (углеродный SMC) становится наиболее экономичным вариантом, с компромиссами в качестве поверхности и механических свойствах.
Можно ли отремонтировать углеродные закрывающие панели после повреждения?
Да, но процедуры ремонта принципиально отличаются от металлических панелей. Косметические повреждения окрашенных наружных поверхностей можно отремонтировать стандартными методами шпаклевки, если нижележащие слои волокна не повреждены. Структурные повреждения требуют ремонта со скосом в соответствии со спецификациями производителя с использованием соответствующего препрега или мокрой выкладки. Большинство OEM указывают специализированные центры ремонта углеродного волокна для структурных повреждений, так как неправильный ремонт может нарушить crash-характеристики. Стоимость страховки для автомобилей с CFRP-кузовом остается на 15–25% выше из-за специализированных требований к ремонту.
Как производство углеродных закрывающих панелей влияет на устойчивость и утилизацию автомобиля?
Углеродные закрывающие панели обеспечивают два преимущества устойчивости в фазе эксплуатации: снижение веса уменьшает расход топлива (ДВС) или увеличивает запас хода (EV) примерно на 3–5% на каждые 100 кг сэкономленного веса. Однако утилизация по окончании срока службы остается сложной. Текущая механическая переработка (измельчение и даунсайклинг в неструктурные материалы) восстанавливает около 40–60% воплощенной энергии. Новые технологии пиролиза и сольволиза могут восстанавливать углеродные волокна с 90–95% от исходных механических свойств, но коммерческая инфраструктура переработки остается ограниченной. Несколько OEM внедрили программы возврата отходов производства CFRP и панелей по окончании срока службы.
Заключение
Углеродные закрывающие панели перешли от эксклюзивных элементов суперкаров к устоявшимся производственным опциям в премиальном автомобильном сегменте. Выбор производственного процесса зависит в первую очередь от объема производства, требований к качеству поверхности и интеграции с существующей инфраструктурой OEM-сборки. HP-RTM стал предпочтительным процессом для среднесерийных программ (15,000–80,000 панелей/год), предлагая наилучший баланс времени цикла, качества поверхности и стоимости. Препрег-автоклав остается эталоном для сверхвысокого качества поверхности при низких объемах, а влажное компрессионное формование (SMC) доминирует в крупносерийных применениях, где приемлема окрашенная, а не открытая углеродная поверхность.
YongXian CarbonFiber поставляет инженерные углеродные ткани и преформы, оптимизированные для автомобильных процессов HP-RTM и препрегов, с постоянным натяжением жгутов, допуском поверхностного веса ±3% и качеством поверхности, адаптированным для применений класса А. Свяжитесь с нашей командой по автомобильным композитам для технической консультации по выбору процесса для вашей конкретной программы закрывающих панелей.
