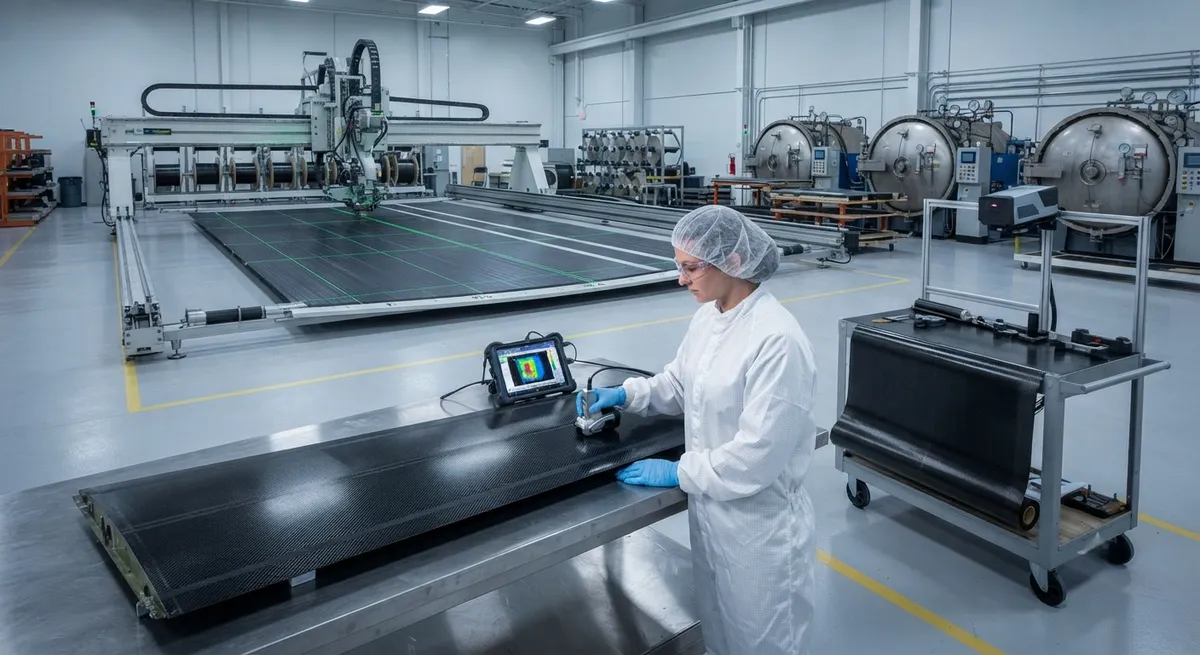

Углеволоконные панели обшивки крыла самолета: проектирование подкрепленных панелей, интеграция стрингеров и сборочные допуски

Введение

Обшивка крыла — крупнейший единый конструкционный компонент планера современного авиалайнера, и на программах нынешнего поколения она же является наиболее наглядной демонстрацией конструкционных возможностей углеволокна. На Airbus A350 XWB и Airbus A220 верхняя и нижняя обшивки крыла изготавливаются как крупные цельные панели из углепластика (CFRP). Одна верхняя панель обшивки может превышать 30 метров в длину и 4 метра в ширину, воспринимая основную долю изгибающих нагрузок крыла, в то время как стрингеры, лонжероны и нервюры завершают путь нагружения. Изготовление этих панелей как одной непрерывной детали устраняет тысячи крепежных элементов и тяжелые металлические стыковые пластины, которые требует алюминиевая конструкция крыла.

Достижение такого результата — это не просто замена металла композитом. Обшивка крыла должна проектироваться как подкрепленная панель, интегрироваться со стрингерами одним из нескольких способов склейки и выдерживать сборочные допуски, которыми традиционные металлические планеры никогда не управляли. В этой статье объясняется каждый из трех уровней — проектирование подкрепленной панели, интеграция стрингеров и сборочные допуски — с количественными деталями, необходимыми инженерам при оценке программ CFRP-обшивки крыла и требований к их цепочке поставок.

Концепция подкрепленной панели

В полете крыло испытывает изгиб, кручение и сдвиг. Верхняя обшивка сжимается изгибом крыла, нижняя воспринимает растяжение; обе передают сдвиговые нагрузки на лонжероны. Лист обшивки, достаточно тонкий для эффективной массы, потерял бы местную устойчивость задолго до достижения прочности материала, поэтому обшивка подкрепляется стрингерами, идущими вдоль размаха. Стрингеры делят обшивку на короткие отсеки, повышая допускаемые напряжения потери устойчивости, так что панель может работать на гораздо более высоком уровне напряжений.

Выбор стрингера — классический конструкционный компромисс, и три профиля доминируют в проектировании CFRP-обшивки крыла:

• Пластинчатые стрингеры: простые прямоугольные стенки, самые дешевые в производстве и контроле, с несколько меньшей эффективностью против потери устойчивости. Они предпочтительны там, где технологичность и доступность для контроля важнее предельной нагрузки.
• Двутавровые стрингеры: сбалансированная жесткость и устойчивость с хорошим вводом нагрузки, но более сложная оснастка и переходы слоев в зоне соединения полки и стенки.
• Омега-образные (шляпные) стрингеры: наиболее эффективны против местной потери устойчивости и проще всего совместно отверждаются со сложными контурами, но образуют закрытые полости оснастки, что усложняет приложение давления и вентиляцию при отверждении.

Типичный шаг стрингеров на CFRP-обшивке крыла составляет от 150 до 250 мм в зависимости от интенсивности нагрузки и толщины обшивки. На обшивку крыла со стрингерами приходится примерно 40-50% общей массы крыла — именно поэтому решения по панелям доминируют в массе и стоимости крыла.

Методы интеграции стрингера и обшивки

Подкрепленная панель может собираться тремя принципиально разными способами, и выбор определяет стоимость оснастки, время цикла и структурные характеристики. В таблице ниже сравниваются методы для типичной 30-метровой панели обшивки крыла:

Метод интеграции	Описание процесса	Адгезионный слой	Время цикла (автоклав)	Стоимость оснастки	Толерантность к повреждениям	Типичное применение
Совместное отверждение	Обшивка и стрингеры отверждаются вместе за один цикл, преформы стрингеров укладываются в сложную закрытую оснастку	Нет	1 цикл (~6-8 ч)	Наивысшая — механически обработанные оправки на каждый стрингер	Наилучшая — непрерывная сеть волокон, нет адгезионного интерфейса	Верхние обшивки, где доминируют сжатие и удары
Совместная склейка	Предварительно отвержденные стрингеры склеиваются с неотвержденной обшивкой, отверждение во втором цикле	Пленочный клей	2 цикла (~10-12 ч)	Умеренная	Хорошая — адгезионное соединение с запасом прочности	Большинство серийных обшивок крыла сегодня
Вторичная склейка	Обшивка и стрингеры полностью отверждены, соединены пленочным клеем в отдельном цикле	Пленочный клей	3 цикла (~14-16 ч)	Наинизшая	Слабее — только склеенный интерфейс, зависит от прочности клея	Слабонагруженные панели, ремонтные накладки

Совместное отверждение дает наилучшую структурную эффективность, поскольку сеть волокон непрерывна и отсутствует адгезионный интерфейс, способный к расслоению, но требует самой сложной оснастки: каждая полость стрингера нуждается в собственной оправке с тщательным управлением давлением и вентиляцией, а любой дефект означает списание всей дорогой панели. Совместная склейка — рабочая лошадка современных программ: предварительно отвержденные стрингеры укладываются на неотвержденную обшивку с пленочным клеем между ними, и соединение формируется во время второго отверждения. Она обеспечивает баланс структурных характеристик, простоты оснастки и ремонтопригодности — именно поэтому программы A350 и A220 широко ее применяют. Вторичная склейка используется только в слабонагруженных местах и при ремонте, поскольку склеенный интерфейс является самым слабым звеном.

Сбросы слоев и управление толщиной

Панель обшивки крыла намеренно не является ламинатом постоянной толщины. Изгибающий момент растет к корню крыла, поэтому толщина изменяется примерно с 25-30 мм у корня до 3-5 мм у законцовки на верхней обшивке широкофюзеляжного самолета. Этот переход достигается сбросами слоев — прекращением отдельных слоев на разнесенных по размаху позициях. Главное правило — пологий темп сброса: один слой может быть сброшен на каждые 1,5-2,5 мм толщины, и сбросы чередуются как в плоскости, так и по толщине, чтобы никакие два шага сброса не совпадали — иначе возникла бы концентрация напряжений и слабое место для расслоения. Обычны эффективные отношения сужения 25:1 и более.

Современное оборудование автоматической укладки волокна (AFP) управляет этим точно, укладывая ровинги с управлением старт-стоп, которое встраивает сбросы слоев непосредственно в выкладку без ручных этапов раскроя. Там, где необходимо соединить отдельные секции панелей, используются стыковые соединения с нахлестом или внешними стыковыми пластинами, спроектированные так, чтобы прочность соединения соответствовала основному ламинату. В результате карта толщины панели, график сброса слоев и расположение соединений определяются в инженерной модели и проверяются слой за слоем ультразвуковым контролем после отверждения.

Сборочные допуски и подгонка

Самое сложное в крупных CFRP-обшивках крыла — не сделать их прочными, а добиться их совпадения по месту. Крыло собирается из обшивок, стрингеров, лонжеронов и нервюр в крупных стапелях, и панели обшивки должны стыковаться в соединениях панель-панель, у передней и задней кромок и в зонах крепления к лонжеронам. Допуски композитов накапливаются: толщина отвержденных слоев варьируется, пружинный возврат при усадке при отверждении меняет углы, а поглощение влаги изменяет размеры. Поэтому конструкторам приходится управлять реалистичным бюджетом допусков, а не гнаться за металлическими размерами.

• Контроль толщины: толщина отвержденной обшивки обычно удерживается в пределах ±0,1-0,2 мм по ламинату с помощью калиброванного уплотнения и управляемого удаления смолы, чтобы последующая механическая обработка и сверление были предсказуемыми.
• Геометрическая подгонка: хорда и крутка панели задаются оснасткой для отверждения; пружинный возврат компенсируется в проектировании оснастки; зазоры 0,3-0,5 мм при сборке заполняются жидкой прокладкой (инъектируемой эпоксидной пастой) вместо металлических прокладок алюминиевых планеров.
• Контроль крепежа и стыков: зазоры в стыках панель-панель удерживаются в долях миллиметра с помощью сверления с лазерной проекцией и автоматических сверлильно-клепальных машин, поскольку качество отверстий в CFRP — выход волокна, расслоение и допуск на размер отверстия — напрямую ограничивает усталостную долговечность соединений.
• Воздействие окружающей среды: обшивки поглощают влагу в эксплуатации и слегка увеличиваются; влияние влажности и температуры на размерную стабильность закладывается в бюджет допусков, а не устраняется.

Эти практики переносят инженерные усилия с парадигмы металлических планеров «обработка до размера» на процессно-управляемую сборку по фактическим измерениям — ключевая причина, по которой композитные программы крыла активно инвестируют в метрологию, лазерную проекцию и автоматизированные крепежные системы.

Опыт серийных программ

A350 XWB и A220 — доказательные точки серийного производства: цельные CFRP-панели обшивки крыла с интегрированными стрингерами налетали миллионы летных часов, при этом доля повреждений в эксплуатации определяется наземными инцидентами, а не структурными проблемами. Программа Airbus Wing of Tomorrow продвинула концепцию дальше, продемонстрировав полное CFRP-крыло с интегрированными лонжеронами и нервюрами с целью сборки за один день и выпуска по одной детали в день, а также подтвердив совместную склейку стрингеров на автоматизированной высокопроизводительной линии. Для цепочки поставок практический вывод таков: панели обшивки крыла — одни из самых требовательных углеволоконных компонентов: им нужны стабильный модуль и прочность на растяжение по всей 30-метровой панели, строгий контроль толщины после отверждения и документированный контроль процесса — именно те качества, которые квалифицируют поставщика углеволокна для первичных авиационных конструкций.

Часто задаваемые вопросы

Почему панели обшивки крыла делают из углеволокна, а не алюминия?

Доминируют три причины. Первая — вес: обшивка крыла со стрингерами из углеволокна экономит примерно 20-25% массы крыла по сравнению с эквивалентной алюминиевой конструкцией, что накапливается в экономию топлива за 25-летний срок службы. Вторая — усталость: алюминий склонен к усталостным трещинам у отверстий под крепеж и в стыках, тогда как CFRP обладает практически неограниченной усталостной долговечностью в нижней обшивке, где доминирует растяжение, и превосходной толерантностью к повреждениям в верхней обшивке, где доминирует сжатие. Третья — количество деталей: цельная CFRP-панель заменяет многопанельную алюминиевую сборку с тысячами крепежей и стыковых пластин, резко сокращая трудоемкость сборки и объем контроля.

В чем разница между совместным отверждением и совместной склейкой стрингеров?

При совместном отверждении обшивка и стрингеры отверждаются вместе за один цикл в автоклаве; волокна и смола образуют непрерывную сеть без адгезионного интерфейса, что дает наилучшую толерантность к повреждениям, но требует самой сложной оснастки — отдельной оправки для каждой полости стрингера. При совместной склейке стрингеры предварительно отверждаются, а затем склеиваются с неотвержденной обшивкой пленочным клеем во время второго цикла отверждения. Адгезионный интерфейс делает соединение несколько менее эффективным структурно, но значительно упрощает оснастку, снижает риск брака и улучшает ремонтопригодность — поэтому совместная склейка является доминирующим методом в серийных программах сегодня.

Насколько строги сборочные допуски на углеволоконной обшивке крыла?

В абсолютном выражении реалистичные композитные допуски шире допусков металлообработки, но их нужно контролировать очень осознанно. Толщина отвержденной обшивки обычно удерживается в пределах ±0,1-0,2 мм; зазоры в стыках панель-панель подгоняются до 0,3-0,5 мм жидкой прокладкой, а не металлической; отверстия под крепеж сверлятся автоматическими машинами под лазерной проекцией для контроля размера отверстия и выхода волокна, поскольку качество отверстий напрямую определяет усталостную долговечность соединений. Пружинный возврат и рост при влагопоглощении компенсируются в оснастке и закладываются в бюджет допусков, а не гонятся до невозможных размеров.

Заключение

Углеволоконные панели обшивки крыла — определяющее конструкционное применение композитов в современных авиалайнерах. Проектирование подкрепленной панели превращает тонкую обшивку в эффективную по массе несущую поверхность, стратегия интеграции стрингеров — с доминированием совместной склейки — уравновешивает структурные характеристики с технологичностью, а дисциплинированное управление сборочными допусками позволяет крупным панелям стыковаться по месту в серийном производстве. Программы A350, A220 и Wing of Tomorrow превратили эти принципы в миллионы летных часов, а поддерживающая их цепочка поставок — одна из самых требовательных в композитах.
