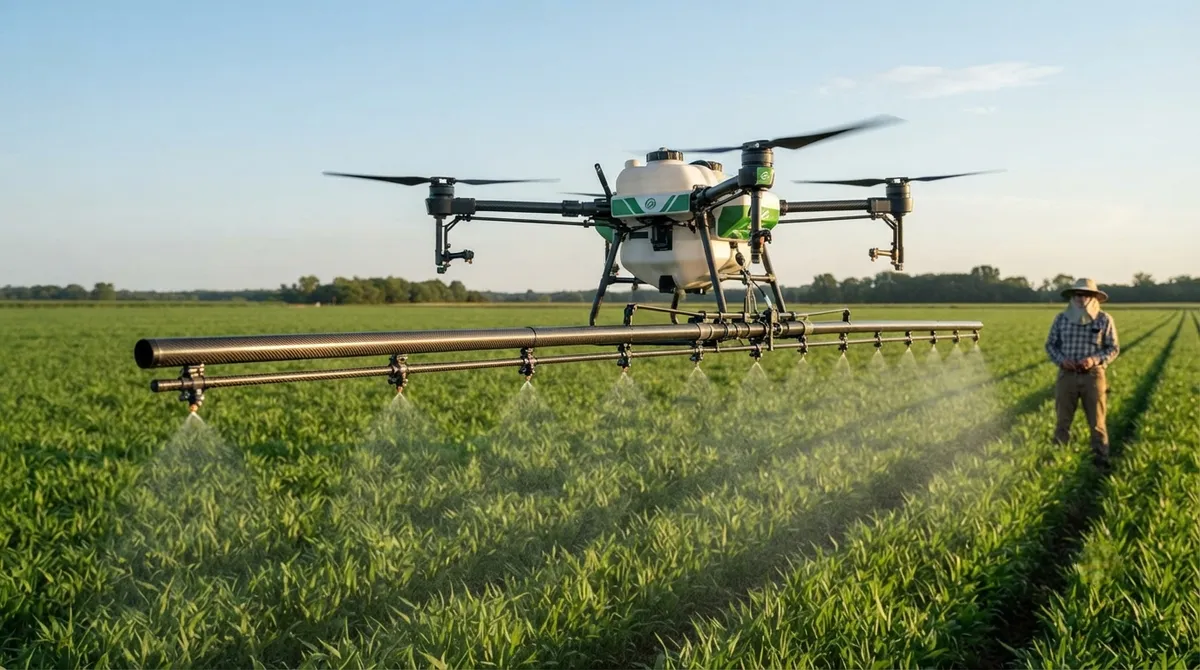

Углеволоконные штанги опрыскивателей сельскохозяйственных дронов: коррозионная стойкость, жесткость и эффективность полезной нагрузки

Введение

Сельскохозяйственные дроны превратились из новинки в основной производственный инструмент крупномасштабной защиты растений. Одна роторная платформа с баком на 10-20 литров за час может обработать 15-30 гектаров, заменяя ручное распыление со спины и снижая воздействие химикатов на операторов. Всю полезную нагрузку средств защиты растений несет один компонент — штанга опрыскивателя. Она должна быть достаточно жесткой, чтобы удерживать ровный предсказуемый факел распыления на скорости, достаточно легкой, чтобы оставался объем для химикатов, и устойчивой к агрессивным концентратам, с которыми она контактирует постоянно.

Металлические штанги были первым выбором на заре дронного опрыскивания, но сочетание веса, коррозии и усталости от вибраций рамы быстро привело производителей к углеволоконным композитам. В статье детально описаны свойства, делающие углеволоконные штанги превосходящими, требования к жесткости и прогибу, механизм коррозионной стойкости композита в агрохимической среде и варианты производства для изготовителей оборудования.

Почему штанга из углеволокна

Штанга опрыскивателя — конструкция простая по замыслу: длинная тонкая балка на всю ширину дрона, нагруженная собственным весом, весом узлов форсунок и вертикальным усилием потока химикатов через распылители во время облета. В работе ее отклонение должно оставаться в пределах нескольких сантиметров, чтобы крайние форсунки попадали в рабочую полосу, и она должна выдерживать повторную химическую нагрузку, ультрафиолет и циклы обмывки между полями. Углеволокно решает каждое из этих требований лучше альтернатив:

Свойство	Труба из углеволокна	Алюминиевая труба 6061	Стальная труба
Прочность на растяжение	1 500-2 500 МПа	310 МПа	400-500 МПа
Модуль упругости	100-300 ГПа (зависит от схемы)	69 ГПа	200 ГПа
Плотность	1,5-1,6 г/см³	2,7 г/см³	7,85 г/см³
Усталостная прочность	Аэрокосмическая, без предела	Средняя при вибрации	Хорошая, но коррозионная
Стойкость к агрохимии	Отличная	Корродирует от хлоридных удобрений	Ржавеет, нужно покрытие
Вес штанги 2 м	0,3-0,5 кг	0,7-1,0 кг	1,8-2,5 кг

Соотношение жесткости и веса — главное преимущество. При том же наружном диаметре углеволокно обеспечивает ту же жесткость, прочность и химическую стойкость при весе на 50-70% меньше, чем у алюминия, и на 80% меньше, чем у стали. На дроне, запас полезной нагрузки которого измеряется литрами химикатов на верхней границе конверта, каждый сэкономленный килограмм конструкции становится распыленной химией и дополнительным временем полета.

Коррозионная стойкость в агрохимической среде

Самая недооцененная причина перехода производителей дронов на углеволокно — химическая коррозия. Постоянный контакт с жидкими удобрениями и пестицидами подвергает поверхность длительному воздействию веществ, агрессивных для металлов:

• Хлоридные удобрения: растворы хлорида аммония, хлористого калия и хлористого кальция — основной источник питтинговой коррозии и стресс-коррозионного растрескивания алюминиевых и нержавеющих штанг.
• Медные растворы (сульфат меди), обычные для садов, во влажном состоянии электрохимически действуют на алюминий.
• Кислотные препараты с pH 2-5 химически атакуют неокрашенную сталь и медленно разрушают порошковые покрытия.
• Эмульгируемые концентраты и ПАВ постепенно разрушают окрашенную металлическую поверхность, обнажая металл под ней.

Углеволоконный полимер по своей природе инертен к этим агрохимикатам: эпоксидная или винилэфирная матрица образует герметичную нереакционную поверхность, а сами углеродные волокна не корродируют, не образуют питтинга и не дают электрохимических продуктов реакции. Никакое защитное покрытие — анодирование, гальванизация или порошковая окраска — не требует обслуживания, что устраняет два самых частых отказа штанг в полевой эксплуатации: точечную коррозию у крепежных отверстий и стресс-коррозионное растрескивание вблизи изгибов.

Жесткость штанги и контроль прогиба

Штанга работает на изгиб: она представляет собой просто опертую или защемленную балку под равномерно распределенным весом жидкости и собственного веса, с сосредоточенными нагрузками в форсунках. Прогиб навершия должен быть небольшим — обычно 5-15 мм, — потому что провисшая вершина меняет угол распыла, снижает покрытие края полосы и заставляет дрон компенсировать это более медленным полетом, теряя производительность.

Ключевые параметры проектирования углеволоконной штанги следуют из классической теории балок в сочетании со свойствами композитных слоев:

• Диаметр трубы против толщины стенки: жесткость растет в четвертой степени радиуса (I = π(D⁴−d⁴)/64), поэтому небольшое увеличение диаметра дает большой выигрыш в жесткости без роста толщины стенки или массы. Труба наружным диаметром 14 мм со стенкой 1,5 мм жестче, чем труба 10 мм со стенкой 2,5 мм, при меньшем весе.
• Ориентация волокна: осевые (0°) углеродные волокна дают изгибную жесткость вдоль штанги, а слои ±45° воспринимают сдвиг и скручивание от потока от винтов и нагрузок маневра рыскания. Схема 0/±45/0 типична для штанг умеренного диаметра.
• Шаг опор: чем меньше интервал крепления к раме, тем короче эффективный пролет и меньше прогиб. Уменьшение шага опор с 0,5 м до 0,35 м снижает прогиб середины штанги при заданной нагрузке более чем вдвое.

Для штанги длиной 2 метра на дроне с баком 25 литров бюджет прогиба 5-8 мм под полным баком достигается цельной углеродной трубой наружным диаметром 16 мм и стенкой 2 мм, обеспечивающей расчетную изгибную жесткость до 1 200-1 600 Н·мм² (модуль изгиба 120-150 ГПа). Алюминиевый аналог потребовал бы диаметр 34 мм со стенкой 3 мм, увеличив массу примерно на 0,8 кг и не обеспечив сравнимый прогиб при той же длине.

Эффективность полезной нагрузки и экономика

Экономия веса дает прямое, измеримое влияние на экономику операции опрыскивания. Авиаопрыскивание оплачивается за гектар, и экономика оператора примерно линейно зависит от: полного объема бака за вылет, продолжительности полета от батареи за вылет и времени оборота.

• Превращение конструкции в полезную нагрузку: экономия 0,5 кг веса штанги на дроне с собственным весом 15 кг и баком 20 л повышает эффективность полезной нагрузки примерно на 2-3% за вылет — небольшой, но накапливающийся за тысячи обрабатываемых гектаров за сезон выигрыш.
• Расход батареи: каждый сохраненный килограмм снижает ток тяги при наборе высоты и на ветровых проходах, добавляя 30-60 секунд полетного времени за вылет.
• Циклы обслуживания: углеродная штанга не требует покраски, анодирования и ежевесеннего перекрашивания; интервал замены определяется графиком срока службы (обычно ≥ 4 сезона), а не коррозией (1-3 сезона у алюминия).

Стоимость: углеродная штанга в 3-6 раз дороже алюминиевой как компонент, но общая стоимость владения за полный сезон опрыскивания часто ниже благодаря исключению ремонта ржавчины, перекрашивания и покупки промежуточных штанг. Оптовая цена углеродных труб в типовых для агродронов диаметрах продолжает снижаться по мере роста мощностей пултрузии в мире.

Варианты изготовления штанг

Производители штанг агро-дронов выбирают маршрут из ряда процессов переработки углеродного волокна в зависимости от объема производства и требуемой жесткости:

Процесс изготовления	Объем производства	Типичный диапазон OD	Преимущество	Ограничение
Пултрузия (непрерывная)	Высокий (метры в час)	8-40 мм, круг или профиль	Низкая стоимость за метр, постоянное сечение	Только прямые формы
Рулонная намотка + печь	Средний	8-60 мм	Гибкие слои, малая оснастка	Медленнее, ручная
Намотка нитью	Средний-высокий	10-120 мм	Устойчивость под давлением, угловая прочность	Дорогая оснастка, не для малых партий
Плетение + трансфер смолы	Средний	10-50 мм	Стойкость к ударам, сложные профили	Выше стоимость

Для большинства применений штанг стандартным маршрутом является пултрузия углеродного волокна: низкая стоимость за метр, управляемая доля волокна (55-65%) и постоянный диаметр для упрощения крепления держателей форсунок. Штанга обычно собирается из секций — центральной с интерфейсом крепления бака и двух боковых, заканчивающихся на внешних форсунках, — соединяемых легкими алюминиевыми или литьевыми деталями.

Компоненты штанги и герметичность

Полный узел штанги включает помимо углеродной трубы набор деталей. Держатели форсунок — наиболее многочисленные движущиеся части и наиболее чувствительные к среде:

• Держатели и хомуты форсунок: литые из полипропилена или PEEK, выбраны по химической инертности и заменяются по регламенту.
• Торцевые крышки и концевые грузы: защищают открытую углеродную кромку от расслоения (герметизация тонким эпоксидом) и добавляют аэродинамическую массу на концах для стабилизации штанги.
• Центральное соединение: болтовой или быстроразъемный узел, соединяющий две половины штанги для погрузочного обслуживания.
• Химическая изоляция: штанга обычно не служит герметичным трубопроводом для жидкости; химикаты теку по отдельным подводящим трубкам, закрепленным вдоль монтажного шва, изолируя силовую трубу от химической линии.

При этих деталях срок службы штанги в значительной степени детерминирован: ультрафиолет медленно пожелтеет прозрачный защитный лак, но не вредит волокнам, а главный повод замены — механическое повреждение при транспортировке, падении или ударе о ветки — а не химическое или усталостное разрушение.

Часто задаваемые вопросы

Почему не алюминий, раз он дешевле?

Алюминий действительно дешевле за метр, но на дроне его весовой штраф напрямую снижает объем распыляемой жидкости и полетное время батареи, а в поле коррозия алюминиевых хомутов и кронштейнов создает повторяющиеся ремонты от питтинга. За один полный сезон общая стоимость владения алюминиевой штангой (покупка, покрытие, ремонт ржавчины, досрочная замена) обычно выше, чем у углеродной, если учесть труд и простои. Углеволокно стало стандартом именно потому, что вопрос запаса — нагрузка полета — оказывается гораздо важнее разницы цены за метр.

Разрушит ли раствор эпоксидную матрицу композита?

Эпоксидные и винилэфирные смолы — одно из коррозионно-инертных семейств, используемых на химических производствах: они устойчивы к водным растворам соляной кислоты, разбавленной серной кислоты, хлорам и растворителям большинства препаратов защиты растений до температуры термостойкости матрицы. При длительном контакте с агрессивными растворителями (ароматические углеводороды, некоторые масляные адъюванты при 60-80°C) может возникнуть размягчение поверхности; для обычных водных и эмульсионных формул, используемых агро-дронами, достаточно промывочного цикла с чистой водой в конце сезона, чтобы сохранить матрицу на годы. Сама матрица не находится в потоке жидкости, поскольку раствор течет по отдельным подводящим трубкам, уложенным вдали от силового элемента.

Тип наружного диаметра и раскладка нужны для дрона с баком 20-40 литров?

Для бака 20 литров обычный размах штанги 1,6-2,2 м; углеродная труба 22-26 мм наружного диаметра со стенкой 2 мм (раскладка 0/±45/0) даст целевой прогиб 5-8 мм. Для более тяжелого дрона с баком 40 л и большей скоростью полета предпочтительна труба 30-36 мм или штанга с внутренней пеной. Исходная точка для расчёта: жесткость (EI) поперечного сечения и шаг крепления — два главных параметра; уточнение положения хомутов более эффективно, чем наращивание диаметра после достижения требуемой жесткости.

Заключение

Углеродное волокно стало материалом по умолчанию для штанг дронов-опрыскивателей не потому, что это самый дешевый исходный материал, а потому, что по трем измерениям, которые на самом деле определяют работу системы — коррозионная стойкость при распылении химикатов, жесткость на изгиб для стабильного ровного факела и малый вес для полезной нагрузки и батареи, — оно превосходит и алюминий, и сталь при управляемой стоимости жизненного цикла. Предложения на рынке тоже созрели: пултрузия и намотка нитью теперь поставляют трубы штанг в тех диаметрах и стенках, которые требуют производители дронов, с допусками и контролем прямолинейности, необходимыми для серийной сборки.
