Углеродное волокно в реверсивных устройствах | Композитные конструкции гондол

Исследование применения углеродных композитов в реверсивных устройствах современных авиационных гондол — снижение веса, термостойкость и структурная целостность в экстремальных условиях эксплуатации.

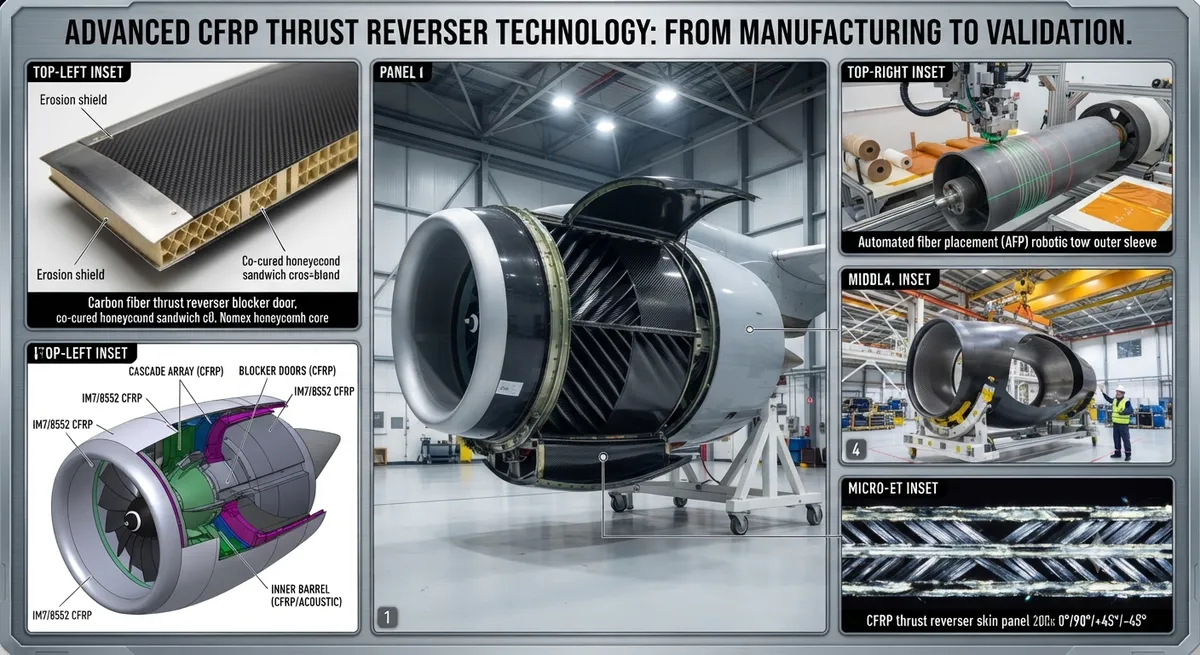

Реверсивные устройства тяги являются одними из наиболее механически и термически нагруженных компонентов в современной системе гондолы турбовентиляторного двигателя. Они должны выдерживать экстремальные температуры, высокоцикловую усталость, удары птиц и события вылета лопатки вентилятора, оставаясь при этом достаточно легкими для обеспечения общей топливной эффективности. Композиты с углеродным волокном (CFRP) стали материалом выбора для реверсивных устройств следующего поколения, заменяя традиционные алюминиевые и титановые узлы с существенным приростом производительности.

Требования к конструкции реверсивных устройств

Система реверса тяги перенаправляет выхлопные газы двигателя вперед для создания тормозного усилия при посадке. Это создает уникальный набор требований к материалам:

Высокая термостойкость: Температура выхлопных газов может достигать 350–500°C в зоне каскада, требуя смоляных систем с высокой температурой стеклования (Tg).
Ударопрочность: Реверсивное устройство должно выдерживать удары птиц весом до 4 фунтов на крейсерской скорости и сдерживать обломки при нелокализованном разрушении двигателя.
Размерная стабильность: Подвижные втулки и каскадные сегменты должны сохранять точные зазоры (0,5–1,5 мм) в диапазоне температур от −55°C до +120°C.
Чувствительность к весу: Каждый сэкономленный килограмм на гондоле снижает расход топлива примерно на 0,015% за полетный цикл.
Акустическое демпфирование: Внутренний цилиндр реверса должен включать акустическую обработку для соблюдения норм шума Stage 5.

Марки CFRP для реверсивных устройств

Марка материала	Смоляная система	Tg (°C)	Модуль упругости (GPa)	Типичное применение	Вес vs Al 2024
IM7/8552	Высоковязкий эпоксид	182	165	Каскадные лопатки, створки	−38%
AS4/PR520	Высокотемпературный эпоксид	210	140	Подвижные втулки	−32%
T800/3900-2	Высоковязкий BMI	250	175	Внутренние панели кожуха	−40%
HTS40/977-2	Высокотемпературный эпоксид	195	155	Опорная конструкция каскада	−35%

Производственные процессы

Компоненты реверсивных устройств производятся преимущественно с использованием автоматической выкладки волокна (AFP), трансферного формования смолы (RTM) и компрессионного формования. AFP предпочтителен для крупных двояковогнутых деталей, таких как внешняя втулка и каскадное кольцо. RTM используется для сложных ребристых структур, достигая формы, близкой к окончательной. Компрессионное формование обеспечивает высокопроизводительное изготовление каскадных лопаток стабильного качества.

Управление температурой и защита от эрозии

Компоненты реверсивных устройств в тракте горячего газа сталкиваются с серьезными термическими и эрозионными нагрузками. Плоскость выхлопа каскада испытывает локальные температуры до 200°C при работе реверса с кратковременными пиками до 350°C. Для защиты CFRP структуры применяется многослойная система эрозионной защиты. Внешний слой — плазменно-напыленное керамическое покрытие из диоксида титана (TiO₂, 75–125 мкм), нанесенное на никель-алюминидный подслой (25–50 мкм). Под ним — слой стеклоткани S-glass (0,15 мм) для теплового барьера. В горячих зонах CFRP подложка использует высокотемпературную BMI смолу (Tg > 250°C). Эта система продемонстрировала срок службы более 25 000 полетных циклов.

Контроль качества и неразрушающий контроль

Компоненты реверса проходят строгий неразрушающий контроль. Автоматизированное ультразвуковое C-сканирование (5–10 МГц) обнаруживает расслоения и поры. Лазерная сдвигография используется для контроля сотовых заполнителей. Фазированные решетки (PAUT) в зоне крепления каскадных лопаток обеспечивают объемный контроль критических соединений. Все данные НК записываются в цифровой двойник детали с отслеживанием каждой партии смолы и волокна.

Часто задаваемые вопросы

Каковы основные виды отказов компонентов CFRP реверсивных устройств?

Основные виды отказов включают растрескивание матрицы от термоциклирования (обычно после 15 000–20 000 циклов), расслоение в зонах клеевых соединений и эрозию защитного покрытия передней кромки. Большинство отказов обнаруживается при плановых бороскопических проверках и ультразвуковом C-сканировании. Операторы обычно заменяют композитные панели реверса через 25 000–30 000 полетных циклов.

Можно ли ремонтировать углеродные реверсивные устройства в эксплуатации?

Да. Большинство композитных конструкций реверсивных устройств проектируются с возможностью ремонта согласно Руководству по структурному ремонту (SRM) OEM. Типичные ремонты включают конические заплаты для ударных повреждений (до 25 мм), накладки для небольших расслоений и инъекционный ремонт отслоений. Оборудование для горячего склеивания с вакуумными пакетами является стандартным на крупных MRO предприятиях.

Как CFRP сравнивается с титаном для горячих зон реверсивных устройств?

CFRP обеспечивает экономию веса на 35–42% по сравнению с титаном Ti-6Al-4V. Однако титан сохраняет тепловое преимущество — он выдерживает непрерывное воздействие 400°C, в то время как даже высокотемпературные марки CFRP ограничены 230–260°C. Поэтому компоненты горячей зоны у выхлопного сопла (последние 8–12 дюймов каскада) по-прежнему используют титановые или никелевые экраны.
