Сравнение рам дронов из углеволокна и алюминия: вес, стоимость и данные по авариям

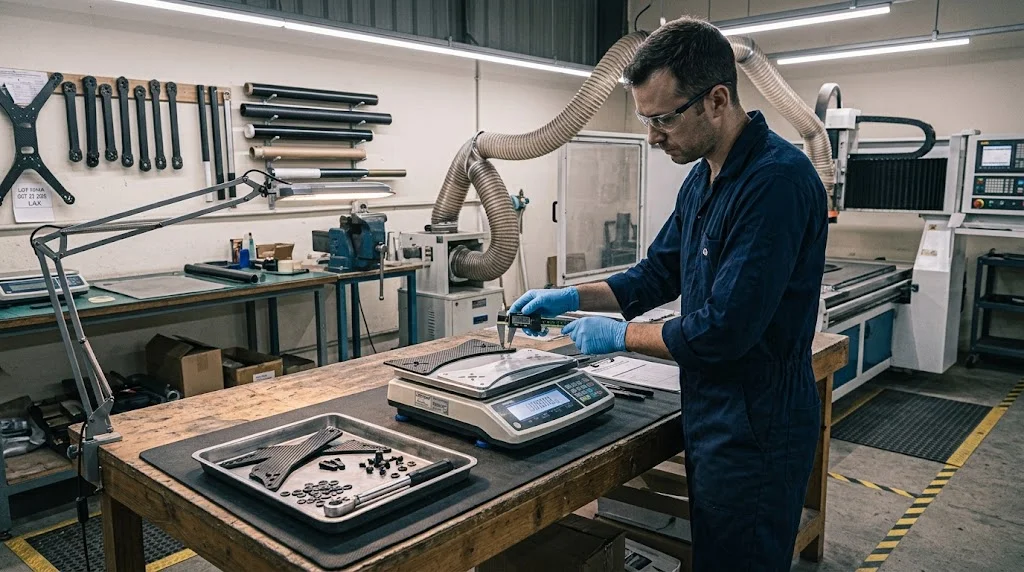

Спор о выборе между carbon fiber vs aluminum drone быстро заканчивается, как только поставить обе рамы на весы: рама квадрокоптера класса 250 мм из углеволоконного листа толщиной 4 мм весит 110-135 г, тогда как та же геометрия, обработанная из алюминия 6061-T6, даёт 185-230 г. Эти 70-100 г расположе

Введение

Спор о выборе между carbon fiber vs aluminum drone быстро заканчивается, как только поставить обе рамы на весы: рама квадрокоптера класса 250 мм из углеволоконного листа толщиной 4 мм весит 110-135 г, тогда как та же геометрия, обработанная из алюминия 6061-T6, даёт 185-230 г. Эти 70-100 г расположены под аккумулятором, поэтому они меняют КПД висения, отклик на управление и нагрузки на крепления — но одних граммов недостаточно, чтобы принять решение о сборке.

В статье сравнены карбоновые и алюминиевые рамы дронов по плотности, жёсткости, ударопрочности, стоимости ремонта и электрическому заземлению; разобрано, где карбонное шасси оправдывает свою наценку, где алюминиевое шасси по-прежнему лучше, и как раскрывать и крепить раму дрона из листа 4 мм, чтобы она пережила не один сезон.

Карбон против алюминия: рамы дронов в цифрах

Сравнение касается не столько прочности, сколько удельной жёсткости и переносимости повреждений. У квазиизотропного углепластика модуль Юнга оказывается близок к алюминию, но при плотности менее половины, поэтому жёсткость на грамм примерно в 2,5 раза выше. У алюминия три реальных преимущества: он изотропен, сначала деформируется и только потом рвётся, а ещё проводит ток — и служит естественной шиной заземления для электроники.

Свойство	Углепластик (0/90)	Алюминий 6061-T6	Что это даёт в полёте
Плотность	1,55-1,60 г/см3	2,70 г/см3	Масса рамы 250 мм: 110-135 г против 185-230 г
Прочность на растяжение	600-900 МПа	310 МПа	Карбон держит более высокие пиковые нагрузки
Модуль упругости	60-70 ГПа	69 ГПа	Абсолютная жёсткость почти одинакова, на грамм — в 2,5 раза лучше
Характер разрушения	Расслоение, обрыв волокна	Пластический изгиб	Алюминий гнётся и продолжает летать; карбон может разрушиться внезапно
Проводимость	Анизотропная, слабая	Отличная	Алюминиевое шасси заземляет регуляторы и экранирует контроллер
Стоимость рамы	45-120 долларов	15-45 долларов	Наценка окупается только там, где важен каждый грамм

Обратите внимание на строку с модулем: абсолютная жёсткость почти совпадает, поэтому на висении обе рамы ощущаются похоже. Практически всё, что вы действительно чувствуете — транспортный вес, разгон, нагрузку на крепления, — даёт строка с плотностью.

Вес и время полёта: что покупают сто граммов

На модели 250 мм с одним и тем же аккумулятором снижение взлётной массы на 70-100 г даёт примерно 4-6% дополнительного времени висения и заметно лучший выход из пикирования: двигателям приходится нести меньше конструкции.

КПД висения: каждые 100 г снижают точку дросселирования на висении примерно на 1-2%, что на длинной обследующей или картографической миссии накапливается.
Манёвренность: более лёгкая рама уменьшает момент инерции вокруг крена, выигрыш сильнее в резких сменах направления, а не в максимальной скорости.
Транспорт и кронштейны: грузы на несущие конструкции, подвесы камер и платформы доставки ниже при переноске, что особенно важно для складных конструкций.
Вибрация: жёсткий карбонный лист переводит первую частоту изгиба выше полосы винта, и контроллер получает более чистые данные гироскопа.

Выигрыш реален, но ограничен: рама даёт лишь 8-15% взлётной массы обычного квадрокоптера, поэтому карбон не исправит конструкцию, ошибочную по аккумулятору или полезной нагрузке.

Карбоновая рама после падения: ремонт или замена

Здесь материалы расходятся окончательно. Алюминиевое шасси мнётся, гнётся и после правки на верстаке часто снова летает; карбонное шасси гасит удар расслоением, и повреждение невидимо под внешним слоем, пока лист не прогнётся в воздухе.

Лёгкие падения: алюминиевую моторную консоль выправляют за минуты, расслоившуюся карбоновую следует вскрыть или заменить — полёт наугад недопустим.
Полевой ремонт: алюминий можно подкрепить накладкой и затянуть болтами; карбон требует эпоксида, вакуума или времени на отверждение.
Стоимость запчастей: карбоновая консоль — 12-30 долларов, алюминиевая — 5-15, но при обычных жёстких посадках карбон гнётся и возвращается в упругий диапазон.
Усталость: у алюминия конечный ресурс при вибрации; не повреждённый углепластик не устаёт так же, что важно для машин с большим налётом часов.

Практическое правило: гоночные и фристайл-сборки падают еженедельно — держите в кейсе две запасные карбоновые консоли; обследовательские и картографические платформы падают редко, и наценка за карбон покупает долговечность, а не ремонтопригодность.

Сборка карбонного шасси: рама дрона из листа 4 мм

Неправильный раскрой расходует материал впустую. Режьте на ЧПУ-фрезеровании или водоструйном станке с жертвенной подложкой, держите умеренные обороты шпинделя со сплющивающим резцом и включённой вытяжкой — карбонная пыль абразивна и проводит ток. Сверлите отверстия с подкладной плитой, чтобы не вырывать край, и никогда не зажимайте лист прямо в стальных губках.

Крепёж — вторая точка отказа. Соединяйте карбон с алюминием через нейлоновую или титановую арматуру с изоляционными шайбами: прямой контакт вызывает гальваническую коррозию алюминия, и пятно уходит под лак. Затягивайте болты М3 примерно на 1,2 Н·м — дальше вы раздавливаете ламинат, а не зажимаете его. В месте стыка консоли с плитой добавьте дополнительный слой или алюминиевую накладку со стороны удара, а провода держите подальше от кромок отверстий, чтобы влага не втягивалась в ламинат.

Где алюминиевое шасси дрона всё ещё лучше

Алюминий остаётся верным выбором, когда доминируют стоимость, ремонтопригодность или экранирование. Дроны доставки, которые ежедневно получают вмятины, аппараты с шумными регуляторами, требующие шины заземления, и прототипы, чья геометрия меняется каждую неделю, — всё это склоняется к обработанному алюминию: он дешевле по детали, проще в полевой правке и прощает перетянутые болты. Реалистичный гибрид — алюминиевая центральная плита с карбоновыми консолями: жёсткость остаётся там, где она нужна, ремонтопригодность — там, где случаются падения.

Часто задаваемые вопросы

Оправдана ли наценка карбоновой рамы против алюминиевой?

Для гоночных, фристайл- и обследовательских платформ, где 70-100 г влияют на время полёта и управляемость, — да: переплата 30-70 долларов над алюминиевой рамой возвращается лётными характеристиками и транспортным весом. Для тяжёлых машин с ежедневными падениями и короткими миссиями разумнее алюминий или гибридная центральная плита.

Сколько служит рама дрона из листа 4 мм?

При изолированном крепеже и отсутствии сильных ударов карбонный лист 4 мм переживает электронику и легко даёт 300-500 полётов. Ресурс падает после видимого расслоения: как только появляется белая складка или глухой звук при постукивании, плиту следует списать или вскрыть для осмотра.

Можно ли совмещать алюминиевое шасси и карбоновые консоли?

Да, это распространённый гибрид: карбоновые консоли на алюминиевой центральной плите снимают большую часть массы и сохраняют ремонтопригодное ядро. В каждом стыке карбона с алюминием ставьте изоляционные шайбы и нейлоновый или титановый крепёж, а после первого полёта перепроверьте момент затяжки.

Заключение

Выбор между карбоном и алюминием для рамы дрона сводится к тому, что вы оптимизируете: карбон выигрывает по массе, удельной жёсткости и усталостному ресурсу, алюминий — по стоимости, ремонтопригодности и заземлению. Большинство сборщиков останавливаются на гибриде, и это рациональный ответ, а не компромисс.
