Углепластиковая труба 23mm: стандартные размеры и выбор поставщика

Введение

Углепластиковая труба с наружным диаметром 23mm — одна из самых распространённых средних заготовок в композитной отрасли, и на то есть причины. При 23mm она достаточно велика, чтобы развивать реальную жёсткость на изгиб и несущую способность, но достаточно мала, чтобы помещаться в габариты гоночных дронов, манипуляторов, камерных штанг и компактного автоматизированного оборудования. Покупатели приходят к этому размеру либо потому, что конструкция требует ровно 23mm по наружному диаметру, либо потому, что подбирают трубу под существующую деталь и нуждаются в той же посадке.

Сложность редко в том, чтобы найти трубу 23mm; она в том, чтобы правильно задать толщину стенки, марку волокна и конструкцию, а затем закупить её у поставщика, который реально обеспечивает стабильные размеры и документацию. Руководство охватывает стандартные размеры углепластиковой трубы 23mm, ожидаемые свойства, типичные применения и то, что проверять при сравнении поставщиков.

Что означает углепластиковая труба 23mm в стандартных размерах

В композитной отрасли размер трубы задаётся наружным диаметром (OD), и 23mm — номинальный размер из стандартных рядов пултрузионных и навивных труб. Внутренний диаметр (ID) затем следует из толщины стенки, и именно здесь сосредоточен основной инженерный выбор. Труба 23mm со стенкой 1mm имеет ID 21mm; со стенкой 2mm — 19mm; со стенкой 3mm ID падает до 17mm. Наружный размер остаётся тем, что видит и охватывает оснастка или зажим, а стенка задаёт жёсткость, массу и внутренний зазор.

Поскольку 23mm близок к имперским 7/8 дюйма и 0,9 дюйма, его часто заменяют трубами, указанными в дюймах. Всегда уточняйте, какой размер указывает поставщик — OD или ID, и относится ли допуск к наружной, внутренней или обеим поверхностям. Труба, описанная просто как «23mm» без указания базовой поверхности, неоднозначна, и это следует прояснить до заказа.

Стандартные размеры и механические свойства

В таблице ниже сведены типичные конфигурации углепластиковой трубы 23mm и их сравнение со сплошным стальным стержнем схожей жёсткости на изгиб. Значения отражают коммерческую пултрузионную и навивную заготовку T700.

Характеристика	23mm пултрузия T700	23mm намотка T700	23mm пултрузия T300
Наружный диаметр	23,0 mm	23,0 mm	23,0 mm
Внутренний диаметр	17,0 mm	18,5 mm	16,5 mm
Толщина стенки	3,0 mm	2,25 mm	3,25 mm
Объёмная доля волокна	60 процентов	55 процентов	55 процентов
Прочность на растяжение	3 200 MPa	2 800 MPa	2 400 MPa
Модуль упругости	230 GPa	225 GPa	210 GPa
Плотность	1,60 g/cm³	1,62 g/cm³	1,58 g/cm³
Типичная стандартная длина	3 m	3 m	3 m

Для той же жёсткости на изгиб, что даёт углепластиковая труба 23mm, сплошной стальной стержень весил бы примерно в четыре-пять раз больше — это и есть главная причина, по которой размер появляется в конструкциях, чувствительных к массе. Выбор между пултрузионной и навивной конструкцией зависит от нагрузки: пултрузионные трубы эффективно несут осевую и изгибную нагрузку и держат жёсткие допуски, а навивные добавляют кольцевую прочность для кручения и внутреннего давления.

Тонкостенная, стандартная и толстостенная труба 23mm

Толщина стенки — та единственная характеристика, которая сильнее всего меняет возможности трубы 23mm, и поставщики обычно предлагают несколько градаций.

• Тонкая стенка (0,75-1,5mm): максимальный внутренний зазор и минимальная масса для случаев, когда труба служит обтекателем, проставкой или слабо нагруженным элементом и важен внутренний проход.
• Стандартная стенка (2-2,5mm): повседневный компромисс для лучей дронов, звеньев роботов и камерных штанг, балансирующий жёсткость и внутренний диаметр.
• Толстая стенка (3-4mm): выбирается, когда труба должна быть толстостенной под высокий изгиб или смятие, для высокомоментных приводных элементов или там, где крепёж проходит сквозь стенку и нуждается в материале под опору.

Как правило, увеличение толщины стенки повышает жёсткость и прочность почти линейно, а увеличение диаметра повышает жёсткость на изгиб как куб диаметра. Когда наружный размер зафиксирован на 23mm, толщина стенки — единственный оставшийся рычаг, поэтому толстостенная заготовка — верный ответ всюду, где конструкция ограничена изгибом.

Применение труб 23mm

Размер 23mm популярен сразу в нескольких прикладных семействах.

• Рамы дронов и БПЛА: лучи и кронштейны мультироторов, где 23mm даёт достаточную жёсткость для винтов 8-15 дюймов при низком моменте инерции.
• Манипуляторы и порталы: звенья и направляющие для манипуляторов среднего вылета и камерных слайдеров, где жёсткость на килограмм определяет полезную нагрузку.
• Компактная техника: сменные валы, ролики и направляющие там, где стальной вал избыточно тяжёл.
• Спорт и туризм: секции дуг палаток, ноги штативов и трубки треккинговых палок, где посадка 23mm совпадает с обычной фурнитурой.
• Море и транспорт: тяги, поручни и элементы рам, подверженные коррозии, где смоляное покрытие противостоит соли и влаге.

Выбор поставщиков углепластиковых труб

Когда спецификация определена, закупка сводится к стабильности и прослеживаемости, а не к поиску самой низкой цены. Надёжный список поставщиков следует оценивать по четырём пунктам: есть ли на складе нужное сочетание OD 23mm и толщины стенки, публикуют ли они допуски на размеры, могут ли стабильно поставлять марку волокна и конструкцию от партии к партии и предоставляют ли документацию, например паспорт материала или протокол испытаний для структурных задач.

Для оптовых покупателей практические различия между поставщиками проявляются в сроке поставки и качестве отделки, а не в самой трубе. Пултрузионная заготовка 23mm доступнее всего и дешевле; навивная сокращает выбор, но оправдана, когда важны кручение или давление. Перед крупным заказом запросите образец, измерьте OD, ID и стенку в нескольких точках и проверьте прямолинейность, потому что труба, номинально 23mm, но изогнутая или овальная, не встанет в оснастку, под которую её задавали.

Часто задаваемые вопросы

Достаточно ли прочна углепластиковая труба 23mm для луча дрона или звена робота?

Для типичных нагрузок да, с запасом. Пултрузионная труба 23mm T700 со стенкой 3mm выдерживает изгиб от винтов класса 8-15 дюймов и от звеньев манипулятора среднего вылета при правильно спроектированных соединениях. Ограничивающим фактором обычно выступает клеевой или болтовой узел, а не сама труба, поэтому проектируйте наконечники так, чтобы распределять нагрузку в стенку. Для более тяжёлых задач переходите на трубу 25mm или более толстую стенку, а не только на более высокую марку волокна.

Как убедиться, что поставщик указывает наружный, а не внутренний диаметр?

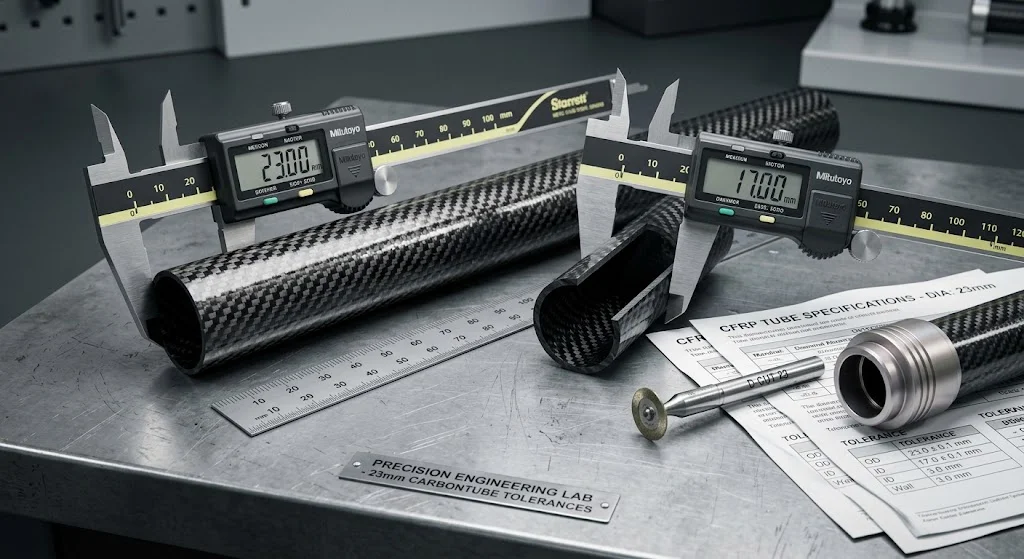

Спросите напрямую, письменно, и запросите OD, ID и толщину стенки для конкретного артикула. Добросовестные поставщики перечисляют все три и указывают базовую поверхность допуска. Если в карточке только одно число, считайте его непроверенным до подтверждения. Когда придёт образец, измерьте OD штангенциркулем в трёх точках по длине и сравните с чертежом; расхождение больше заявленного допуска — причина забраковать партию до запуска в производство.

Что выбрать: пултрузионную или навивную трубу 23mm?

Выбирайте пултрузионную, когда нагрузка в основном осевая и изгибная, нужен самый строгий контроль размеров и важны цена и доступность — это большинство задач дронов, роботов и техники. Выбирайте навивную, когда труба испытывает заметное кручение, внутреннее давление или совместную кольцевую и осевую нагрузку, так как навивная архитектура добавляет кольцевую прочность, недостижимую для пултрузии. Для трубы 23mm в роли вала или несущего давление элемента навивка — правильная конструкция.

Заключение

Углепластиковая труба 23mm — универсальный, широко складируемый размер, подходящий для дронов, робототехники, техники и туристического снаряжения всюду, где стальной вал слишком тяжёл. Наружный диаметр задаёт посадку, толщина стенки и марка волокна определяют производительность, а метод производства решает, лучше ли труба в изгибе и осевой нагрузке или в кручении и давлении. Закупка сводится к точному подтверждению размеров и выбору поставщика, документирующего допуск и стабильность.

YongXian производит углепластиковые трубы 23mm и весь соседний ряд в марках T300 и T700, с пултрузионной и навивной конструкцией и настраиваемой толщиной стенки. Посмотрите наш ассортимент углепластиковых труб или запросите цену, указав наружный диаметр, толщину стенки, марку, длину и количество.
