Стержни / полосы из углеродного волокна: полное руководство

Введение

Стержни / полосы из углеродного волокна — два наиболее часто заказываемых пултрузионных углеволоконных профиля: круглые стержни для валов, балок и направляющих, и плоские полосы для лонжеронов, усилителей и распорок. Оба изготавливаются протягиванием непрерывных жгутов углеродного волокна через ванну со смолой и нагретую матрицу, что даёт профиль с исключительной осевой жёсткостью и прочностью примерно при одной пятой веса эквивалентного стального сечения. Поскольку процесс непрерывный, стержни и полосы экономичны, стабильны и доступны в длинных отрезках — поэтому они встречаются повсюду: от балок дронов и лонжеронов моделей самолётов до каркасов воздушных змеев, манипуляторов роботов и автомобильных усилителей.

В этом руководстве объясняется, как изготавливаются стержни и полосы из углеродного волокна, чем круглые и плоские профили различаются по механическому поведению, какие спецификации определять при закупке и в каких применениях каждая форма даёт наиболее явное преимущество.

Стержни и полосы из углеродного волокна: производство и ключевые различия

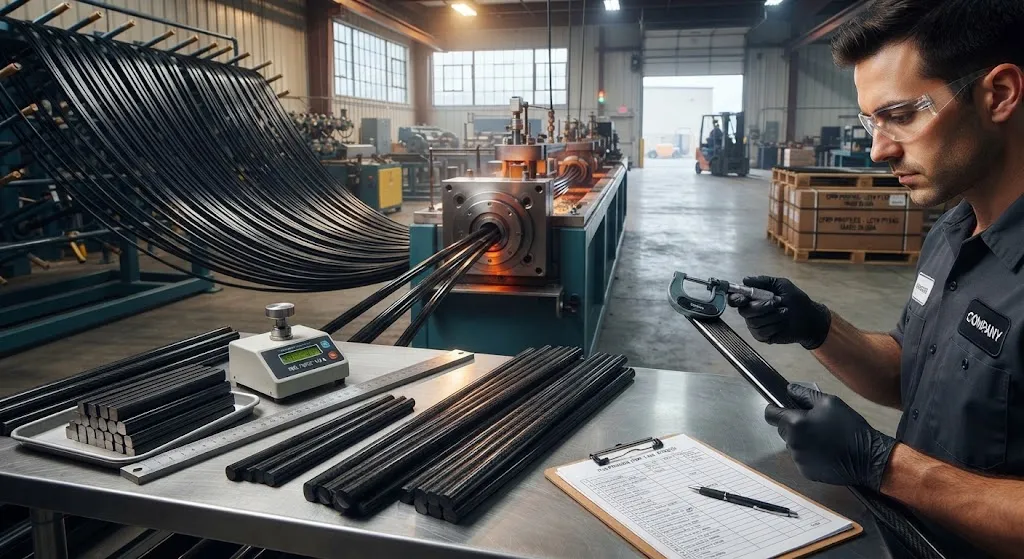

И стержни, и полосы производятся пултрузией: однонаправленные жгуты углеродного волокна протягиваются через ванну со смолой, собираются в требуемое сечение и отверждаются при прохождении через нагретую матрицу. Матрица определяет форму — круглую для стержней, прямоугольную для полос, — а волокно остаётся непрерывным по всей длине, что и даёт пултрузионным профилям их исключительные осевые свойства. Некоторые полосы вместо этого вырезаются из отверждённого листа или изготавливаются намоткой для особых случаев, но пултрузия доминирует, поскольку она быстрее и экономичнее при больших объёмах.

В таблице ниже сравниваются круглый стержень и плоская полоса с близкой площадью сечения:

Свойство	Круглый стержень (6 мм)	Плоская полоса (12 x 3 мм)
Площадь сечения (мм²)	28,3	36
Прочность на растяжение (МПа)	1 400-2 100	1 200-1 800
Модуль упругости при растяжении (ГПа)	120-160	100-140
Вес на метр (г)	45-47	57-59
Поведение при изгибе	Одинаковое во всех направлениях	Жёсткая в плоскости, гибкая по толщине
Крепление	Хомуты, зажимы, торцевые фитинги	Клеевое соединение, сквозные отверстия, зажим кромки

Ключевое различие — в поведении при изгибе: круглый стержень гнётся одинаково во всех направлениях, что подходит для валов и направляющих, а полоса жёсткая в своей плоской плоскости, но гибкая по толщине, что подходит для лонжеронов и усилителей, которые должны сопротивляться изгибу только в одном направлении. Выбор неправильного сечения означает оплату жёсткости, которую вы не используете, или борьбу с неожиданной гибкостью.

Стержни и полосы из углеродного волокна: спецификации и марки

При закупке стержней и полос из углеродного волокна определите в спецификации следующие параметры:

Параметр	Типичный диапазон	Почему это важно
Сечение	Стержень 1-50 мм; полоса шириной 1-30 мм, толщиной 1-6 мм	Определяет жёсткость и способ монтажа
Марка волокна	T300, T700, T800, высокомодульная	Определяет базовый уровень прочности и модуля
Объёмная доля волокна	55-65% типично для пултрузии	Определяет достижимую жёсткость и стабильность
Прямолинейность	0,1-1,0 мм на метр	Критична для направляющих и видимых лонжеронов
Отделка поверхности	Глянцевая, матовая или текстура	Влияет на склейку, внешний вид и защиту от УФ
Длина и допуск	Непрерывный запас или порезка по длине	Определяет посадку при сборке и отходы

Два практических момента заслуживают внимания. Во-первых, письменно укажите марку волокна, поскольку профиль, предлагаемый по сырьевым ценам, может использовать волокно более низкой марки с заметно меньшим модулем. Во-вторых, для конструкционных применений запросите данные о прямолинейности и прослеживаемость партий: полоса, изогнутая на 2 мм на метр, проявится как смещённый лонжерон в модели самолёта, а стержень со скрытой волнистостью преждевременно устанет в манипуляторе робота.

Области применения стержней и полос из углеродного волокна

Стержни и полосы выполняют разные структурные роли, часто в одном и том же изделии:

• Дроны и БПЛА: круглые стержни для балок, рукавов и стоек шасси; полосы для усилителей рамы и кронштейнов подвеса камер.
• Модели и радиоуправляемые самолёты: полосы для крыльевых лонжеронов и хвостовых балок; стержни для тяг и систем рычагов, заменяющие более тяжёлую стальную проволоку.
• Воздушные змеи и снаряжение для отдыха: стержни для каркасов и лонжеронов, которые должны распрямляться после складывания; полосы для кромочных усилителей.
• Робототехника и автоматизация: стержни как линейные направляющие и приводные валы; полосы как лёгкие элементы рамы порталов и манипуляторов.
• Автомобилестроение и судостроение: полосы как усилители распорок и отделка; стержни для тяг и валов, где важна коррозионная стойкость.
• Музыкальные инструменты и спорттовары: стержни в стрелах для лука и заготовках удилищ; полосы как усилители грифа и опорные элементы.

В каждом применении правило проектирования одинаково: используйте стержни там, где нагрузка может прийти с любого направления, и полосы там, где нагрузка преимущественно в одной плоскости, чтобы сечение работало вместе с нагрузкой, а не против неё.

Закупка стержней и полос из углеродного волокна

Стержни и полосы из углеродного волокна — это сырьевые продукты с одним важным отличием от других материалов: разброс качества между поставщиками велик, и разница в цене не всегда его отражает. Покупайте по трём критериям. Во-первых, документированные свойства материала — запросите паспорт материала и марку волокна, чтобы модуль и прочность, с которыми вы проектируете, были свойствами, которые вы получаете. Во-вторых, стабильность размеров — измерьте диаметр или толщину по всей партии, поскольку дрейф допуска меняет и жёсткость, и посадку профиля в торцевых фитингах. В-третьих, прямолинейность и качество поверхности — прямой профиль с герметизированной поверхностью легче склеивать, красить и монтировать, чем изогнутый, и он ведёт себя предсказуемее в эксплуатации.

Надёжные поставщики стержней и полос из углеродного волокна предлагают порезку по длине, индивидуальные сечения и сертификаты материала по запросу. Для покупателей в Северной Америке и Европе сроки поставки стандартных пултрузионных профилей обычно короткие, а заказ непрерывной длины и порезка на месте — самый экономичный путь для проектов с большими объёмами. Независимо от размера проекта, дисциплина спецификации одинакова: марка, сечение, прямолинейность и прослеживаемость, подтверждённые письменно до размещения заказа.

Часто задаваемые вопросы

В чём разница между стержнем и полосой из углеродного волокна?

Стержень круглый и гнётся одинаково во всех направлениях, что делает его идеальным для валов, балок и направляющих, где нагрузка может прийти под любым углом. Полоса плоская и прямоугольная: она жёсткая при изгибе в своей плоскости, но гибкая при изгибе поперёк тонкого сечения, что делает её идеальной для лонжеронов и усилителей, сопротивляющихся изгибу в одном направлении. Оба изготавливаются одним и тем же процессом пултрузии и используют одни и те же волокна и смолы; выбор между ними — это чисто вопрос направления нагрузки и способа монтажа в вашей конструкции.

Можно ли резать и сверлить стержни и полосы из углеродного волокна?

Да, и то и другое можно резать мелкозубой пилой или отрезным кругом и сверлить острым твёрдосплавным или алмазным инструментом. Режьте медленно и поддерживайте профиль с обеих сторон реза, чтобы избежать расслоения и ворсистости на концах. При сверлении используйте подкладную плиту и малую подачу; на полосах помогают пилотные отверстия. Герметизация срезанных концов тонким слоем эпоксидной смолы рекомендуется везде, где профиль будет подвергаться воздействию влаги или циклическим нагрузкам, поскольку открытые концы волокон — это точка входа воды и напряжений. Для соединений клеевое соединение конструкционным эпоксидным клеем или вклеенные металлические фитинги, как правило, надёжнее одних лишь механических креплений.

Жёстче ли полосы из углеродного волокна стальных полос того же размера?

По абсолютной жёсткости нет: однонаправленная пултрузионная полоса из углеродного волокна имеет модуль упругости примерно 100-140 ГПа, ниже, чем у стали (200-210 ГПа). Но поскольку углеродное волокно примерно в пять раз легче (1,55-1,65 г/см³ против 7,85 г/см³), углеродная полоса примерно в два-три раза жёстче на единицу массы. На практике углеродная полоса может заменить стальную полосу равной жёсткости примерно при одной трети веса, поэтому критичные к весу конструкции в дронах, самолётах и робототехнике используют углерод, несмотря на более высокую стоимость материала. При выборе между ними всегда сравнивайте жёсткость на единицу массы, а не только модуль.

Заключение

Стержни и полосы из углеродного волокна — рабочая лошадка композитных конструкций: непрерывные пултрузионные профили, обеспечивающие исключительную осевую жёсткость при доле веса металла. Круглые стержни воспринимают нагрузки с любого направления в валах, балках и направляющих, а плоские полосы сопротивляются изгибу в одной плоскости в лонжеронах, усилителях и распорках — и то и другое экономично, стабильно и доступно в длинных отрезках. Требования к спецификации хорошо понятны: марка волокна, сечение, прямолинейность и документированная прослеживаемость.

Если вы проектируете лёгкую конструкцию и вам нужны стержни, полосы или индивидуальное сечение, ознакомьтесь с нашим ассортиментом стержней и полос из углеродного волокна, доступных в марках T300, T700 и высокомодульной с порезкой по длине, или свяжитесь с нашей инженерной командой за рекомендациями по спецификации и расценкой для вашего проекта.
