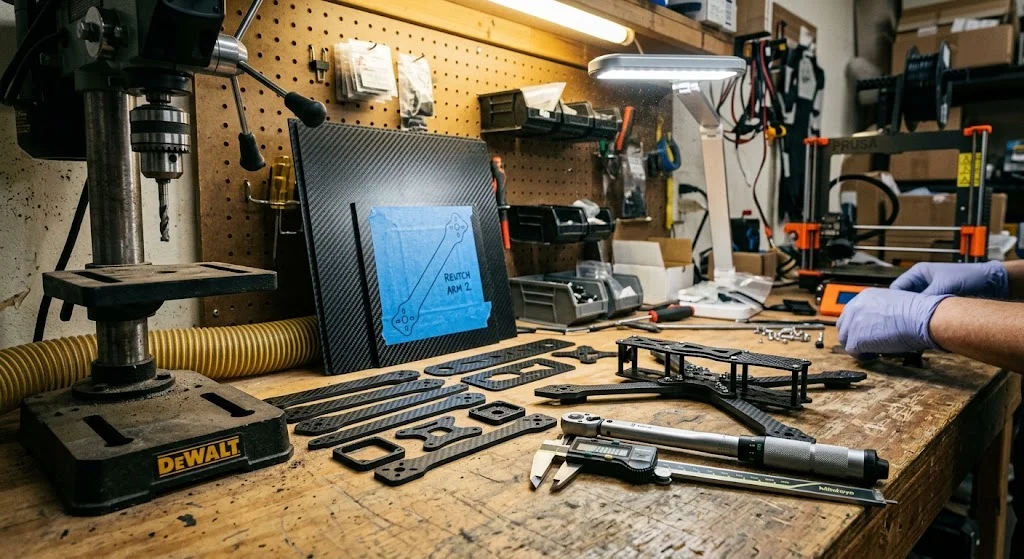

إطار الطائرة المسيّرة من الكربون بصناعة يدوية: دليل التصميم والتجميع

مقدمة

صناعة إطار طائرة مسيّرة من الكربون بأسلوب DIY (افعلها بنفسك) تضعك في سيطرة كاملة على الصلابة وتوزيع الكتلة وقابلية الإصلاح — المتغيّرات الثلاثة التي تحدّد أداء المروحية متعددة المرواح في الرياح، وقدرتها على الصمود بعد السقوط، وتكلفتها خلال موسم طيران. الإطارات التجارية تقيّدك بطول ذراع واحد وسلسلة قطع غيار واحدة؛ والبناء الذاتي يتيح لك تحديد سماكة اللوح وفق فئة دفع المحرك واستبدال ذراع واحد بسعر مساحة خام بدل الهيكل الكامل. يغطي هذا الدليل اختيار المواد، وقواعد تصميم إطار الطائرة المسيّرة من الكربون بFPV، والقصّ والحفر، واختيار التجهيزات، ولصق هيكل الأنابيب، وفحوصات ما قبل الطيران التي تفصل إطارًا جديرًا بالثقة عن إطار ينثني عند أول مناورة حادة.

اختيار بناء إطار الطائرة المسيّرة DIY من الكربون

كل إطار DIY من الكربون ينتمي إلى واحدة من ثلاث عائلات، وهذا الاختيار يحدّد كل ما يلي.

البناء	الأفضل لـ	الكتلة (5 بوصة)	الأدوات	الإصلاح الميداني
لوح مسطّح (قصّ CNC)	FPV حرّ، سباقات، كاميرا خفيفة	90-140 غم	مثقاب طاولة، مبارد، ورق صنفرة	استبدال لوح الذراع خلال دقائق
صدفة أحادية مقولبة	طائرات سينمائية، طيران طويل	70-110 غم	قالب CNC أو صدفة مشتراة	ترميم داخلي فقط
هيكل أنابيب	رفع ثقيل، مسح، ذراعات مستشعرات	150-350 غم	منشار، مادة لاصقة، قالب محاذاة	قصّ الأنبوب وإعادة لصقه

للبناء الأول، اللوح المسطّح هو نقطة الانطلاق الصحيحة: لا تكلفة قالب، الأجزاء مسطّحة وقابلة للتوزيع، والذراع المكسورة تُستبدل في خمس دقائق. كيف تُصنع إطارات الطائرات المسيّرة من الكربون تجاريًا؟ دائمًا تقريبًا كألواح مقصوصة بـ CNC لسوق FPV — لذا البناء اللوحي يحاكي عملية المصنع دون أدوات المصنع. هيكل الأنابيب يصبح ضروريًا عند المراوح 15 بوصة أو ذراعات المستشعرات فوق 400 مم.

اختيار المواد: درجة اللوح والسماكة واتجاه الألياف

لوح الكربون لإطارات الطائرات المسيّرة عادة 3K مجدول أو أحادي الاتجاه، شبه متساوي الاتجاه (0/±45/90) أو متقاطع 0/90. المواصفات العملية:

• السماكة: 2 مم للوح المركزي في البناء فائق الخفوصية، 3-4 مم لأذرع 5 بوصة، 5-6 مم لـ 7 بوصة فأعلى. الأثقل صلبة لكنه يضيف كتلة دوّارة عند طرف الذراع.
• الترتيب: شبه التساوي الاتجاه يتحمّل أحمال السقوط متعددة الاتجاهات؛ المتقاطع 0/90 أصلب على محور الليف لكنه يتقشّر أسهل عند الص impact المائل. لـ DIY، 3K مجدول شبه متساوي هو الخيار الآمن.
• حجم اللوح: مجموعة أذرع 5 بوصة تتوزّع على مساحة 300 × 200 مم؛ احسب 25-40% هدر للترتيب أحادي الطبقة.
• التشطيب: مطفي أو لامع مسألة شكل — المهم هو الاستواء. اللوح المنحن يسبّب إجهادًا مسبقًا في نمط البراغي ويظهر كاهتزاز.

اشترِ اللوح من مورّد يوفّر نظام راتنج ودورة تصلّب. الكربون الزخرفي المخصص للأثاث الداخلي نسبة فراغاته عالية جدًا للأحمال الجوية — يبدو صحيحًا لكنه يفشل مبكرًا.

قواعد التصميم والقصّ لإطار الطائرة المسيّرة من الكربون FPV

سواء رسمت في CAD أو بدأت من ملف إطار مفتوح المصدر، القواعد الرئيسية: احفر ثقوب البراغي أصغر (M3 → 2.8 مم) ثم قرّضها؛ اجعل نصف قطر جذر الذراع 3 مم على الأقل؛ استخدم نمط مثبّت المحركات القياسي 16 × 19 مم أو 19 × 19 مم M3 بهامش حد أدنى 1.5 مم. بدون مفرزة CNC، يُقصّ إطار DIY من الكربون يدويًا أو بمثقاب طاولة ومنشار جانبي — أبطأ لكنه ممكن تمامًا:

• التعليم: الصق لوح الكربون بشريط رسام ثم تتبع النمط. الشريط يحمي السطح ويقلّل التشقق على خط القصّ.
• القصّ: استخدم شفرة منشار جانبي مطلية بالألماس أو بسنّ كربيدي بسرعة منخفضة؛ غبار الكربون كاشط — ارتدِ N95 واقطع مبلّلًا أو مع شفّاط.
• الحفر: استخدم مثقاب طاولة بورقة كربيدية أو ألماسية عند 1,500-2,500 دورة/دقيقة؛ ضع لوح خشبيًا أسفل الحفر لمنع تفتّت الخروج. تدرّج عبر أحجام الاستكشاف.
• تشطيب الحواف: بارد وصنفر حتى 400 شبكة، ثم أحكم الحواف بغراء CA رقيق أو إيبوكسي لتثبيت الألياف السائبة.

كيف تُصنع إطارات الطائرات المسيّرة في المصنع؟ قصّ CNC عند 18,000-24,000 دورة/دقيقة مع شفّات الغبار — اليدوي يتبع التسلسل نفسه، لكن أبطأ مع إزالة حواف أكثر.

التجميع واختيار التجهيزات

الإطارات اللوحية تُجمّع ميكانيكيًا؛ هيكل الأنابيب يتطلب لصقًا:

• التجهيزات: براغي M2.5 أو M3 من الفولاذ أو التيتانيوم برأس دائري مع صواني قفل نايلون. تجنّب براغي الألمنيوم — تُقصّ وتلتصق.
• مثبّت الخيط: Loctite متوسط القوة (أزرق) على كل وصلة فولاذ-فولاذ. لا تستخدمه على وصلات كربون-كربون.
• لصق الأنابيب (هيكل الأنابيب): إيبوكسي مقوّى (3M DP420 أو ما يعادله)؛ اكشط نهاية الأنبوب 20 مم، امسح بالمذيب، الصقه في عقد ألمنيوم مخرّطة، صلّب 24 ساعة درجة الغرفة. قالب المحاذاة يثبّت حوامل المحركات ضمن 0.2 مم عبر القطر.
• الأعمدة الفاصلة: أعمدة M3 نايلون أو ألمنيوم لمجموعة الطيران؛ أبقِ الهوائيات 10-15 مم بعيدًا عن الكربون لتجنب الضبط.

اربط كل تجهيز بعزم منخفض ثابت — 0.3-0.4 نيوتن·متر لـ M3 في الكربون — وأعد الفحص بعد أول جلسة طيران.

فحوصات الجودة قبل الطيران

قبل الطيران الأول، نفّذ قائمة الفحص هذه — نفس البوابات التي تطبّقها المصنّعة التجارية:

الفحص	النجاح	علامة الرفض
اختبار النقر على كل ذراع	نقرة حادّة، منتظمة	صوت مكتوم = تشقّق
فحص الحواف	خطوط طبقات نظيفة، لا سحب ألياف	حافة مفروشة، راتنج أبيض
جودة الثقوب	مقرّضة، مسنّنة، متحدة المركز	جدران خشنة، تفتّت خروج
محاذاة حوامل المحركات	ضمن 0.2 مم عبر القطر	التواء مرئي أو فجوة غير منتظمة
عزم تثبيت التجهيزات	كل M3 عند 0.3-0.4 نيوتن·متر مع مثبّت	أي مسمار مرتخي أو مفقود
خطوط اللصق (هيكل الأنابيب)	حزام مستمر، بلا فراغات	فجوات، بقع جافة، فراغات ضغط

الإطار الذي يجتاز الفحوص الستة جاهز للتعليق. سجّل مواصفات البناء حتى ت iterating بناءك القادم على بيانات مقاسة.

الأسئلة الشائعة

هل إطار DIY من الكربون أقوى من التجاري؟

ليس بالضرورة أقوى، لكنه أكثر قابلية للضبط. إطار لوحي جيد الصنع بجودة ثقوب و封边 صحيح تطابق قوة التجاري بنفس السماكة؛ الميزة أنك اخترت السماكة وطول الذراع وترتيب الألياف لمحركاتك ومراوحك. ضعف البناء اليدوي هو الاتساق — الحواف المقصوصة يدويًا والثقوب المحفورة يدويًا تتغيّر أكثر من مخرجات CNC، لذلك قائمة فحص ما قبل الطيران أهم.

كم يستغرق بناء إطار كربوني؟

خصّص 4-8 ساعات لأول بناء لوحي: 1-2 ساعة تصميم وتوزيع، 2-3 ساعات قصّ وحفر، ساعة تشطيب حواف، ساعة تجميع وإعداد. هيكل الأنابيب يضيف 2-3 ساعات لصق ومحاذاة، زائد 24 ساعة تصلّب غراء.

هل يمكن إصلاح ذراع كربونية متشقّقة على إطار DIY؟

الأذرع اللوحية يجب استبدالها لا إصلاحها — قطع استهلاكية، والإصلاح اللوني يغيّر الصلابة بشكل غير متوقع. هيكل الأنابيب هو الاستثناء: اقص الأنبوب المتضرر، أعد تجهيز مقبس العقدة، والصق أنبوبًا جديدًا؛ أعد المحاذاة في القالب قبل تصلّب الغراء.

الخاتمة

بناء إطار طائرة مسيّرة من الكربون بأسلوب DIY يكافئ اختيار المواد بدقة والقصّ منضبط وقائمة فحص ما قبل الطيران التي تنفّذها فعلًا. ابدأ باللوح المسطّح لبناءك الأول، وارتقِ إلى هيكل الأنابيب عندما يتطلب المدى والحمولة، وتعامل مع كل ثقب وخط لصق كمسار حِمل يجب أن يكون صحيحًا. تزوّد يونغشيان صنّاع الطائرات المسيّرة حول العالم بأنابيب كربونية ملفوفة وأعمدة وألواح CFRP مقصوصة بـ CNC. تصفّح أنابيب وأعمدة وألواح الكربون لدينا أو تواصل مع فريقنا الهندسي لمناقشة الأقطار وسماكات الجدران وترتيب الألواح لإطارك القادم.
