كيف تُصنع إطارات الطائرات المسيّرة من الكربون: التصنيع

مقدمة

كيف تُصنع إطارات الطائرات المسيّرة من الكربون (carbon fiber drone frames)؟ الإيجاز: قصّ، تكديس، تصلّب، تشغيل، فحص. إطار كل مروحية متعددة المرواح في السوق اليوم مصنوع من مركّب ألياف الكربون (CFRP) — إمّا ألواحًا مسطّحة تُقصّ بمركز CNC وتُركَّب بالبراغي، أو أصدافًا أحادية القشرة مقولبة، أو إطارًا من أنابيب الكربون حيث تلتقي الأنابيب الملتفة بعقد زوايا ملصقة. تمشي المقالة عبر دورة التصنيع الكاملة لهذه العائلات الثلاث — من تصميم CAD وقصّ الأقمشة إلى التضليل والتصليب والتشغيل الماكيني ومراقبة الجودة — وتشرح كيف تتكامل مجموعة دفع طائرة كربونية مع الهيكل النهائي.

يختصر اختيار المسار إلى مقايضة واحدة: ألواح مسطّحة رخيصة وصلبة لكن حوافّها مكشوفة؛ وأصداف مقولبة انسيابية لكنها تحتاج قوالب؛ وإطارات أنبوبية أخفّ كتلة لكل عرض لكنها تشدّد مواصفات العقد. فهم طريقة صنع كل نوع يتيح تقييم جودة الإطار من الخارج — من جودة الحواف ومحاذاة الطبقات وأنماط التثبيت — قبل أي اختبار حِمل.

كيف تُصنع إطارات الطائرات المسيّرة: الإطارات اللوحية من CAD إلى CNC

الإطارات اللوحية — البناء السائد لرباعيات FPV والطائرات ذات المنظور الأول والمنصّات الخفيفة للفحص — تبدأ من ألواح CFRP مصلّبة، سماكتها 2-6 مم عادةً بتهيئة شبه متساوية الاتجاه أو 0/90. تسلسل الإنتاج:

• تخطيط CAD: تُفرَز الأذرع والصفائح المركزية وحوامل الكاميرات والحوامل على الألواح برمجيًا لتقليل الهدر؛ نسبة الهدر في التخطيط الواحد لرباعية 5 بوصة 25-40% وتنخفض دون 15% بتخطيط أجزاء متداخلة.
• القصّ بـ CNC: يتبع المخرطة أو الماء ذو ضغط عالٍ مسارات التخطيط. القطع بالفريزة يستخدم مثاقب ضغط عند 18,000-24,000 دورة مع شفط غبار؛ وقطعة الماء بلا غبار لكن حافتها أخشن وتستدعي مرحلة تشطيب.
• تشطيب الحواف والحفر: تُزيل نتوءات الحواف وتُسنّ ثقوب؛ تُحفر ثقوب التثبيت أصغر ثم تُقَرّض — الثقب الرخو في لوح الكربون يعمل مصدر شقّ تحت الاهتزاز.
• تجهيز السطح: تُكشط واجهات اللصق وتُمسح بالمذيب؛ والطبقات المرسّاة أو المطلية تُنجز بعد التجميع لحماية حواف الترشيحات.

بما أن اللوح صُلب عند مرحلة الصفيحة، يكون تجميع الإطار ميكانيكيًا: صفائح الأذرع تُضغط بين الصفائح المركزية كشرائح ساندويتش بمسامير فولاذية أو تيتانيوم، وسماكة الذراع (3-5 مم شائعة في فئة 5 بوصة) تحدد الصلابة وإمكانية الاستبدال بعد السقوط — الذراع المكسورة قطعة استبدال، لا إطار متهالك.

كيف تُصنع إطارات الطائرات المسيّرة: الأصداف أحادية القشرة المقولبة

الإطارات المقولبة تُبدل قابلية الإصلاح الميدانية بالانسيابية والكفاءة بالكتلة. تُصنع من Prepreg أو تضليل مبلّل لقماش الكربون داخل قوالب أنثوية:

• القوالب: قالب ألمنيوم مخرَّط أو مركّب يحدّد هندسة القشرة؛ جودة سطح القالب تنتقل مباشرةً للقطعة، لذا تُصقل قوالب الفئة A دون 0.8 ميكرومتر Ra.
• التضليل: تُكدَّس صفائح Prepreg مقصوصة (3-8 صفائح عادةً من نسيج 3K أو شريط أحادي الاتجاه، 90-200 غم/م2 لكل طبقة) يدويًا أو برأس تضليل؛ تُوجَّه الألياف على مسارات الحِمل الرئيسية حول حوامل المحركات وأقسام البطاريات.

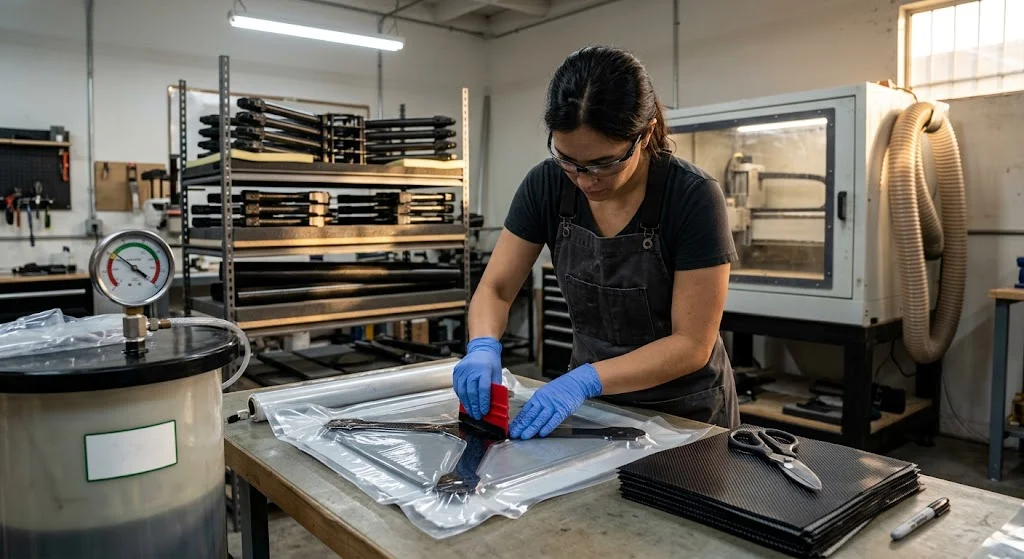

• التغليف والتصليب: يُوضع التضليل في كيس مفرغ ويُصلَّب في أوتوكلاف أو فرن — دورات إيبوكسي Prepreg النموذجية 120-180 سلْم عند 0.3-0.7 بار، 45-120 دقيقة حسب السماكة.
• القصّ والوصل: تُقصّ الأصداف المصلّبة على خرزة 5 محاور؛ تُلصق النصفان بغراء إنشائي أو تُوصل بدعامات كربونية داخلية؛ حوامل المحركات إمّا غرسات مُصلَّبة معًا أو أعمدة ألمنيوم ملصقة.

تظهر الأصداف أحادية القشرة في طائرات التصوير السينمائي والمنصّات طويلة التحليق والطائرات المسيّرة ذات الجناح الثابت — حيث يهمّ القاع الناعم والصندوق المغلق للطيران أكثر من استبدال ذراع في الميدان خلال خمس دقائق.

هيكل أنبوب الكربون: بناء الإطار بعقد ودعامات

منصّات الرفع الثقيلة والطائرات المسيّرة الكبيرة للمسح ومنصّات الفحص ذات الذراعات الطويلة تنتقل بشكل متزايد إلى هيكل أنبوب الكربون: أنابيب كربونية ملفوفة وأعمدة كربونية تحمل الانحناء كدعامات، وعقد زوايا ألمنيومية مخرَّطة أو كربونية مقولبة تحدّد الهندسة. يختلف البناء عن مسار الألواح في ثلاث نقاط:

• القصّ والتسوية: تُقصّ الأنابيب الملتفة منشارًا كربيديًا ناعمًا بزاوية مقدارها صفر، ثم تُسوَّى الأطراف؛ سطح القصّ الحرج، لأن الطرف المتشظّى الذي يُهرس تحت المشبك هو أكثر الأعطال الميدانية شيوعًا.
• لصق العقد: تُلصق الأنابيب في أُخراجات العقد بإيبوكسي فائق المتانة، تصلّب 24 ساعة درجة الغرفة أو ساعتين عند 80 سلْم؛ حزام الغراء عند فم الأُخراج يحمل حِمل القشر الذي يشقّ جدار الأنبوب بخلاف ذلك.
• قصّادات المحاذاة: يُجمَع الإطار كاملاً في قالب مسطّح أثناء تصلّب الغراء؛ محاذاة حوامل المحركات ضمن 0.2 مم عبر القطر هي هدف القبول العملي، لأن أي التواء يظهر اهتزازًا وانحراف تسوية في الطيران.

بالنسبة للأذرع، يختار البنّاؤون قطر الأنبوب وسماكة الجدار مقابل فئة دفع المحرك: أنابيب 16-22 مم خارجيًا بجدار 1.0-1.5 مم تناسب مراوح 5 بوصات، بينما تحمل أنابيب 25-30 مم أذرع رفع ثقيل 15 بوصة. وتزوّد الأنابيب والأعمدة نفسها حوامل الهبوط وذراعات الكاميرات وصبّابات الهوائيات على الهيكل نفسه.

مراقبة الجودة: ما يفصل الإطارات الجاهزة للطيران عن الكربون التزييني

حِمل الطيران لا يسامح: ذراع رباعية سباق 5 بوصات ترى تسارعات ذروة 10-15 g عند السقوط، والتشرّح الذي يبدو تجميليًا على الطاولة يصبح ذراعًا مطويّة في المناورة. فحوصات الدخول الجوهرية:

الفحص	نتيجة جاهزة للطيران	علامة تحذير من الدرجة التزيينية
جودة الحافة بعد القصّ	حوافّ حادة نظيفة، بلا انتزاع ألياف	حافة متشظّة مغبرّة، راتنج مُبيضّ
جودة الثقوب	حُفرت أصغر ثم قُرّضت وسُنّت بمركزية	ثقوب خشنة، تفتّح عند الخروج
محاذاة الطبقات على الذراع	ألياف موازية لمحور الذراع بضع درجات	نسيج مائل، تشوّه مرئي عند الانحناء
اختبار النقر الصوتي	طقطقة حادّة على طول الذراع كاملًا	دنين أصمّ يدلّ على تجويف تشرّح
التحبيس	مسامير فولاذية/تيتانيوم غائرة مسطّحة	براغي ألمنيوم ليّنة برؤوس بارزة

لهيكل الأنابيب، أضِف فحص حزام الغراء في كل عقدة وفحص استقامة كل أنبوب-ذراع بصريًا؛ وللأصداف المقولبة، افحص السطح الداخلي للطبقات بحثًا عن التجاعيد أو الجسور في الزوايا — غير مرئية من الخارج لكنها تركّز أضرار الصدمة.

الأسئلة الشائعة

لماذا أصبح الكربون المادة الافتراضية لإطارات الطائرات المسيّرة بدل الألمنيوم؟

الصلابة النوعية والتخميد. ألواح وأنابيب الكربون تقدم صلابةً لكل كيلوجرام أعلى بضعفين إلى ثلاثة من ألمنيوم 6061، ما يقلّص ميزانية كتلة الإطار ويفسح حمولة للبطاريات والمستشعرات؛ ويتخميد الحصين الداخلي الأعلى لصفائح اهتزاز المحركات قبل وصولها إلى وحدة القياس القصوري (IMU)، فيحسّن جودة إشارة وحدة التحكم. الألمنيوم ينجو من الصدمات أفضل في المقاطع الرقيقة وأسهل إصلاحًا ميدانيًا بتحبيت قياسي، لذا تبقى حوامل الهبوط وكفوف الكاميرات على أطر كربونية أحيانًا ألمنيومية.

هل يمكن إصلاح إطار طائرة مسيّرة كربوني متشظّى؟

الأذرع اللوحية عمليًا لا تُصلَح — قطع استهلاكية رخيصة، واللصق يغيّر الصلابة وسلوك السقوط بشكل غير متوقع. يمكن رقع الأصداف المقولبة بقماش كربوني وإيبوكسي من الداخل للشقوق غير الحرجة، لكن أي شق يعبر حامل محرك أو قسم بطارية يقضي على الإطار. استثناء أذرع الهيكل الأنبوبي: يمكن قصّ الأنبوب التالف ولصق بديل في العقد نفسها، فتستعيد الصلابة شبه الأصلية إن سليمت العقد.

كيف تتعامل الطائرة المسيّرة ذات الإطار الكربوني مع التأريض الكهربائي؟

مركّب CFRP موصل، فالهيكل نفسه يصلح مسطّح أرضي، لكن التوصيل يجب أن يكون مقصودًا: أرضي مخرجات التحكم ومصدر البطاريات بنقطة هيكل واحدة عبر شريط نحاسي مجدول بدل الاعتماد على تلامس برغي عبر طلاء الكربون. عزل حوامل الهوائيات ووحدات GPS عن الهيكل، لأن حزمة الكربون تخفّض وتعطّل الهوائيات الملتصقة بها — مسافات 10-15 مم تستعيد معظم مخطط الاتجاه.

خاتمة

كيف تُصنع إطارات الطائرات المسيّرة من الكربون؟ الإطارات اللوحية تُقصّ من ألواح مصلّبة وتُركَّب بالبراغي لإصلاح ميداني؛ والأصداف المقولبة تُضمَّن في قوالب للانسيابية؛ وإطارات الأنابيب تلصق أنابيب كربونية ملفوفة وأعمدة في عقد مخرَّطة لأفضل صلابة لكل مدى امتداد على المنصّات الثقيلة. المسارات الثلاثة تتلاقى عند بوابات الجودة نفسها — حوافّ نظيفة، طبقات سليمة، ثقوب دقيقة، ولصق منضبط — وهذه البوابات هي ما يمكنك فحصه عند مقارنة إطارات موردين مختلفين. تصنّع YongXian أنابيب كربونية ملفوفة وأعمدة وألواح CFRP مقصوصة بـ CNC لمصنّعي الطائرات المسيّرة، مع خدمات قصّ وتسوية ولصق غرسات بمواصفات الهيكل الأنبوبي. تصفّح أنابيبنا وأعمدتنا وألواح الكربون أو تواصل مع فريقنا لمناقشة أقطار الأنابيب وسماكات الجدار وتهيئة الألواح لهيكلك القادم.
