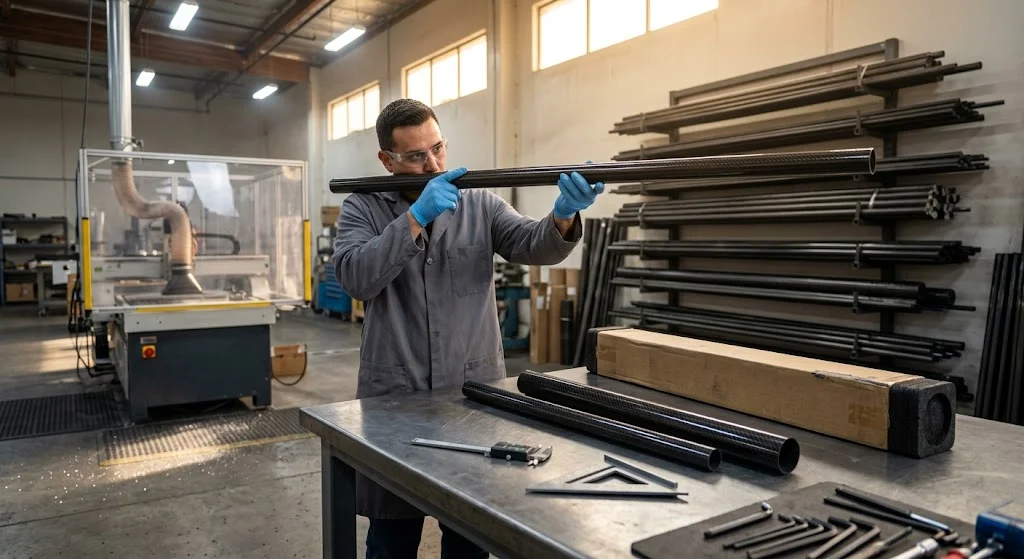

أنابيب ألياف الكربون: نظرة عامة على الاستخدامات

مقدمة

ما الذي تُستخدم من أجله أنابيب ألياف الكربون (carbon fiber tubes) عمليًا؟ يختار المهندس أنبوبًا من مركّب ألياف الكربون (CFRP) كلما احتاجت البنية إلى صلابة مع تقليل الكتلة: أذرع الروبوتات، وأذرع الطائرات المسيّرة، وقضبان الكاميرات، وعوارض رؤية الآلات، وصوارٍ بحرية، وأعمدة نقل الحركة، وإطارات الهياكل الخفيفة — كلها تتبع المنطق المادي نفسه. الأنبوب المسحوب بالسحب (pultruded) يحمل الحمل المحوري كجسر شبكي مصغّر؛ والأنبوب الملتف (roll-wrapped) يوازن الانحناء والالتواء وشدّة الإجهاد الحلقي؛ والأنبوب المنسوج يتحمّل التآكل والأشكال المعقدة عند الأطراف. ترسم هذه المقالة خريطة القطاعات الصناعية المستهلكة لأنابيب الكربون، وتقارن الأنابيب بالأعمدة كنوعين متنافسين من الأطراف، وتعرض ممارسات هيكل أنبوب الكربون (carbon fiber tube chassis)، وتناقش التحجيم عمليًا عبر مثال أنبوب 23 مم.

ينشأ الجانب الاقتصادي من الصلابة النوعية. تبلغ كثافة أنابيب CFRP نحو 1.55-1.60 غم/سم3 مع مرونة محورية بين 60-140 جيجاباسكال بحسب البنية — أي نحو ثلاثة إلى خمسة أضعاف الصلابة لكل كيلوجرام مقارنةً بألمنيوم 6061 (69 جيجاباسكال عند كثافة 2.7 غم/سم3)، ونحو ثلاثة أضعاف الصلابة. وبالنسبة للذراع المعلّقة أو الصاري الطويل، يتحوّل هذا النسبة مباشرةً إلى عزم دفع أقل، أو مدى تشغيل أكبر ضمن ميزانية كتلة نفسها.

الاستخدامات عبر القطاعات الصناعية

تركّز الطلب حيث تبعد الكتلة عن نقطة المفصلة، أو يطول الجسر غير المدعّم، أو يجب أن تخمد الاهتزازات بسرعة:

الروبوتيات الصناعية والأتمتة: الأذرع الثانوية وعوارض المسامير الآلية وعوارض الجسور في أنظمة SCARA والروبوتات التعاونية. الأذرع أنبوبية تخفض الكتلة المتحركة 40-60% مقارنةً بالألمنيوم عند انحناء متماثل.
الطائرات المسيّرة والروبوتات الميدانية: أذرع الطيران وحاملات الهبوط وصبّابات المستشعرات. يبني هيكل أنبوب الكربون من أنابيب ملتفة مع عقد زوايا ملصقة أو مبرشمَة.
التصوير والبث: قضبان الحركة والمنصّات والقواعد المتوازنة وقطران الإضاءة. يهيمن القطر 15-25 مم على معدات التصوير لتوافقه مع تثبيتات المسرح القياسية.
الهياكل البحرية والخارجية: صبّابات وشراعيات اليخوت، وقضبان الدعامات، وصبّابات الهوائيات، ودعامات الخيام. يزيل مقاومة التآكل الحاجة إلى عزل كهروكيميائي تتطلّبه تركيبات الألمنيوم.
قوالب وتجهيزات القطاعات: قضبان أخاديد الغرف المفرغة، ورفوف أفران التصليب، وإطارات تجهيزات CNC — حيث يكون التمدد الحراري شبه المنعدم بمستوى الكتلة المنخفضة.
السلع الرياضية: أنابيب مقاعد الدراجات والفرامل، وقضبان البولو والهوكي، وفرشات صنّار الصيد — الوجه الاستهلاكي لنفس تقنيات السحب والالتفاف.

الاستخدامات في الروبوتيات والأتمتة

الروبوتيات أعلى قيمة لكل كيلوجرام. يعمل الذراع الخارجي للروبوت التعاوني كالعارضة المعلقة: يتناسب انحناء الطرف مع مكعّب الطول ويعكس ثابت المرونة وعزم القطعة. استبدال أنبوب ألمنيوم بأنبوب CFRP بنفس القطر الخارجي — أرقّ بفضل الصلابة النوعية الأعلى — يقلّل كتلة الذراع دون التفريط بالصلابة. يبلغ المصمّمون انخفاض كتلة الذراع 40-60%، وارتفاع نسبة الحمولة إلى وزن الروبوت 15-25%، وتقصر زمن الاستقرار؛ لأن تخميد البنية للصفائح (معامل الفقد نحو 0.02-0.05 مقابل نحو 0.002 للألمنيوم) يكبح الاهتزازات المتبقّية عند طرف الأداة. تتقاطع أنظمة الرؤية الآلية مع هذا المنطق: أنبوب 23 مم بطول 1.5-2 م كمسار كاميرا يحفظ الانحناء دون ملّيمتر تحت رأس كاميرا 2 كجم، بينما ينحني أنبوب ألمنيوم بالكتلة نفسها بشكل ملحوظ.

الأنابيب والأعمدة: اختيار الشكل المقطعي

الأعمدة المصمتة والأنابيب المجوفة تُقطع من عائلات الألياف والراتنج نفسها، لكن شكل المقطع يحكم حالات التحميل التي تفوز بها:

الشكل	المرونة المحورية النموذجية	مدى القطر الخارجي	سماكة الجدار	الاستخدامات المثلى
أنبوب مسحوب UD	100-140 جيجاباسكال	3-30 مم	0.5-3 مم	عوارض مستقيمة متساوية المقطع، ومسارات، ودعامات
أنبوب ملتف	60-110 جيجاباسكال	8-100 مم	0.5-5 مم	أذرع روبوت، ومعدات تصوير، وأذرع مسيّرات، وأعمدة نقل
أنبوب منسوج بالحقن	40-70 جيجاباسكال	20-150 مم	1-4 مم	هياكل مقاومة للصدمات، وحواجز، وأطراف معقدة
عمود مصمت مسحوب	120-150 جيجاباسكال	3-16 مم مصمت	لا ينطبق	مسامير ضاغطة، وركائز، وغرسات ملولبة، وهوائيات

تفوز الأعمدة في الضغط المحوري الخالص وحيث تلامس اللولب أو المسامير نهاية الشعيرات؛ وتفوز الأنابيب في الانحناء والالتواء لكل جرام، لأن المادة تقع عند الحافة الخارجية حيث الإجهاد الأعلى. قاعدة العمل: مسار تحميل من الانحناء ← اختر أنبوبًا؛ مسامير ضاغطة أو غرسات مصمتة ← اختر عمودًا — أو ألصق غرسة معدنية في نهاية الأنبوب واحتفظ بميزة الكتلة.

هيكل أنبوب الكربون: التصميم والمفاصل

يحلّ هيكل أنبوب الكربون محل الإطارات الملحومة من الصفيح بتقسيم «عقدة ودعامة»: الأنابيب تحمل الأحمال، والعقد الزوايا تحدّد الهندسة. أربعة تفاصيل تقرّر نجاح الإنتاج:

طريقة الوصل: اللصق الإنشائي (غراء فيلمي، تصلّب عند 180-220 سلْم أو أنظمة إيبوكسي فائقة المتانة درجة حرارة الغرفة) ينقل الحمل باستمرار؛ مشابك البراغي خدمة أسهل لكنها تركّز الإجهاد، لذا تُستعمل أكمام عريضة مع ضبط العزم.
العزل الكهروكيميائي: مركّب CFRP موصل للكهرباء. أي مجموعة مسامير تربط الكربون بالألمنيوم أو النحاس يحتاج غسادات زجاجية معزّلة أو طلاءً غير موصل أو حاجزًا دهانيًا، وإلا يتأكسد المعدن خلال موسم واحد.
عدم تطابق التمدد الحراري: يتمدد CFRP بمعامل 0.5-1.5 ميكرومتر/متر/كلفن على طول الليف، مقابل نحو 23 للألمنيوم. وصلات لصق طويلة في الهواء الطلق تحتاج طبقات غراء مرنة أو فتحات بيضاوية.
انهيار الطرف: تنهر أطراف الأنابيب بالشدّ الحلقي تحت حمل البراغي. تُغرَس غرسات ألمنيوم أو فولاذ، أو تُستعمل برواغي سائبة مع أكمام انتشار مطابقة للسماكة.

التحجيم عمليًا: فئة أنبوب الكربون 23 مم

تغطي فئة 23 مم مسارات الكاميرات، وزعانيف الروبوتات المتوسطة، وتجهيزات الدراجات، وصبّابات الأجهزة. بالنسبة لأنبوب ملتف شبه متساوي الاتجاه بمرونة محورية 90 جيجاباسكال، تحدّد سماكة الجدار الكتلة والصلابة المعاملة معًا:

سماكة الجدار	كتلة الطول	عزم القطعة Ix	الصلابة المعاملة النسبية EI	الاستخدام النموذجي
0.5 مم	~55 غم/م	~2,200 مم4	1.0x خط الأساس	مسارات خفيفة، وصبّابات هوائيات، وأغلفة غير حاملة
1.0 مم	~110 غم/م	~4,200 مم4	~1.9x	مسارات كاميرات، وعوارض مستشعرات، وزعانيف روبوت تعاوني
1.5 مم	~165 غم/م	~5,900 مم4	~2.7x	أذرع حاملة، ودعامات هيكل، وأعمدة نقل حركة
2.0 مم	~220 غم/م	~7,300 مم4	~3.3x	عوارض ثقيلة، وعضلات مثبتة، وصبّابات بحرية

مضاعفة السماكة من 1.0 إلى 2.0 مم تضاعف الصلابة المعاملة تقريبًا لثلاثة أضعاف مع مضاعفة الكتلة — المقايضة المعتادة حين تصل العارضة إلى حدّ الانحناء قبل حدّ الإجهاد. إن كانت الكتلة قيدًا صارمًا، ارفع فئة المرونة (من معياري إلى عالي المرونة) بدل زيادة السماكة، واقبل تكلفة الليف الأعلى.

الأسئلة الشائعة

هل يمكن قياس أنابيب الكربون وحفرها كما يُفعل مع الألمنيوم؟

نعم، بالعتلة المناسبة واستخراج الغبار. استعمل مثاقب بمشبك كربيد أو مغطاة بالألماس عند سرعات مغزلية عالية بتغذية أسرع من الاحتكاك، وضع لوحًا ضحيًّا خلف وجه الخروج لمنع التشرّح، واستخرج الغبار بمكثّف HEPA — غبار CFRP كاشط وموصل ويضرّ الجهاز التنفسي. منشار بأسنان كربيدية ناعمة وزاوية سنّ صفرية يعطي أنظف قطعًا في الأنابيب الرقيقة.

هل أنابيب الكربون موصلة للكهرباء؟

نعم. شبكة ألياف الجرافيت تجعل CFRP متوسط الموصلية على طول الليف، فعامل كل أنبوب كمسار كهربائي. هذه الخاصية مفيدة لأرضة الإطارات وحجب EMI، لكنها تعني أن الوصل غير المعزّل مع الألمنيوم يتأكسد كهروكيميائيًا، وأن الأنبوب لا يُعتمد عازلًا للأنصال المكهربة.

كيف تُوصل أنابيب الكربون بهياكل معدنية؟

ثلاث طرق تغطي أغلب التجميعات: لصق إنشائي مع تجهيز السطح (كشط ومزيل دهون) للوصلات الدائمة؛ مشابك براغي مع أكمام عريضة وغسادات معزّلة للوصلات القابلة للخدمة؛ وغرسات معدنية ملصقة تمنح ت레ّة في نهاية الأنبوب. تجنّب الحفر السائر في أنبوب رقيق الجدار بدون غرسة — إجهاد الضغط تحت رأس المثبّت يهرس الجدار قبل استنفاد صلابة الليف.

خاتمة

إذن، ما الذي تُستخدم من أجله أنابيب ألياف الكربون؟ كلما تقدّمت الصلابة النوعية وثبات الأبعاد ومقاومة التآكل على تكلفة المادة: أذرع الروبوتات، وأذرع الطائرات المسيّرة، ومعدات التصوير، وصبّابات البحر، وعوارض الرؤية الآلية، وإطارات «عقدة ودعامة». مسار الاختيار ثابت — اختر البنية (سحب أو لفّ أو نسج) حسب الحمل المسيطر، واختر أنبوبًا أو عمودًا حسب الانحناء أو الضغط، وحدّد سماكة الجدار من حدّ الانحناء، وصمّم الوصلات بعزل كهروكيميائي ومنع انهيار الأطراف. تصنّع YongXian أنابيب وأعمدة كربونية بالسحب واللف بأقطار قياسية ومخصّصة، بما فيها فئة 23 مم، مع خدمات مضافة: القصّ، وتجهيز السطح للّصق، وتثبيت الغرسات. تصفّح مجموعتنا من أنابيب وأعمدة ألياف الكربون أو تواصل مع فريقنا الهندسي لتحديد سماكة الجدار وفئة المرونة ومعالجة الأطراف لبنينتك.
