دليل شراء قضبان الكربون المصنّعة حسب الطلب: السحب (Pultrusion) مقابل اللف (Roll-Wrapped)

مقدمة

شراء قضبان كربون مصنّعة حسب الطلب قرار تصنيعي قبل أن يكون قرار سعر. القضيب نفسه بقطر خارجي 8 mm يمكن أن يكون مسحوباً أو ملوفاً، صلباً أو أنبوبياً، مصقولاً أو مطلياً، وهذه الخيارات تغيّر الصلابة المحورية والقوة المحيطية ونصف قطر الثني والتكلفة للقطعة بعوامل مقدارها ضعف أو أكثر. المشترون الذين يقارنون السعر للمتر فقط يكتشفون عدم المطابقة عند التجميع الأول، عندما لا يجلس القضيب في المقبس أو ينكسر عند الثني المخصّص.

تغطي هذه المقالة عائلتي الإنتاج المهمتين للقطع المخصّصة، والتسامح الذي يمكن لكل منهما الوفاء به فعلاً، وموقع مقابض القضبان المخصّصة وتشطيبات السطح، ومقارنة قضبان الكربون بالفولاذ للمصممين الذين ينتقلون من المعدن، وحدود عملية لثني قضبان الكربون دون إتلافها.

قضبان كربون مصنّعة حسب الطلب: أساسيات السحب واللف

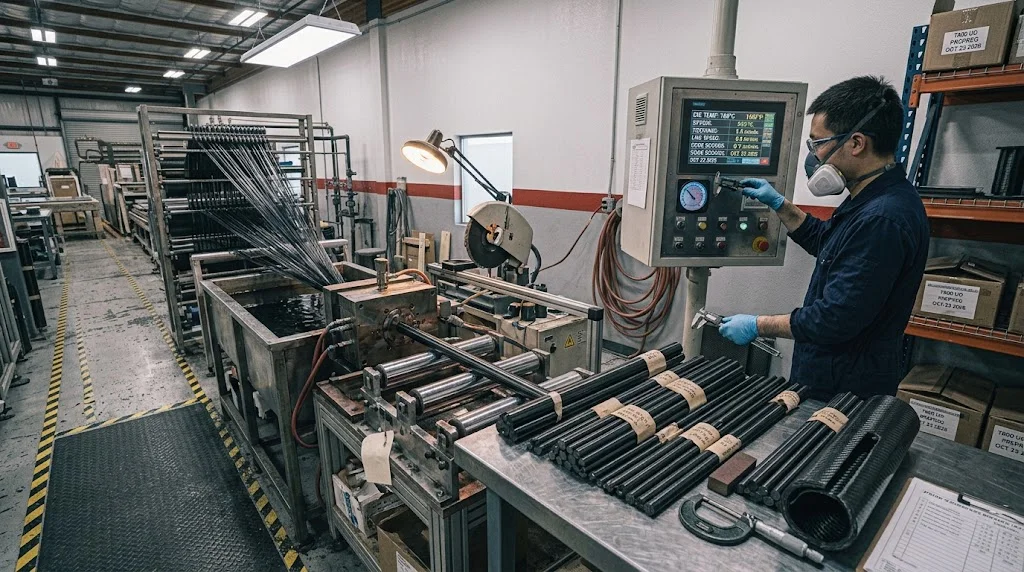

السحب عملية متواصلة: يُسحب الليف من الكرايل عبر حوض راتنج ثم عبر قالب فولاذي ساخن يُصلِّح المقطع أثناء المرور. النتيجة قضيب أو أنبوب بقطع ثابت مع سرعة خط عالية وتكلفة قطعة منخفضة. ولأن الألياف محاورية تقريباً بالكامل، يكون القضيب المسحوب أصلب لكل غرام على طوله — لكنه ضعيف في الالتواء والاتجاه المحيطي، ولهذا يُهشَّ الأنبوب المسحوب أسهل من الملوف المكافئ.

اللف عملية دفعات: تُلف طبقات مسبقة التشرّب أو مبلّلة بالراتنج حول قالب فولاذي، وتُصلَّح (غالباً تحت غطاء حراري أو في قفص ضاغط)، ثم تُنزع وتُقصّ. يتيح اللف وضع طبقات عند ±45° لصلابة الالتواء، وبناء لامينات صلبة ضد الانبعاج، والاحتفاظ بقطر خارجي أدق لأن السطح الخارجي يُشكَّل على سطح مُصلَّح لا على فتحة القالب.

الخاصية	قضيب/أنبوب مسحوب	أنبوب ملوف	المعنى لطلب مخصّص
اتجاه الليف	~95-100% محاوري	محاوري + طبقات ±45° / محيطية	السحب للصلابة الانحنائية الخالصة؛ اللف عند وجود التواء أو تهشير
تسامح النطر الشائع	±0.1-0.2 mm	±0.05-0.1 mm	المقابض بالضغط والمفاصل تتطلّب النطاق الأضيق
الاستقامة (لكل 300 mm)	0.2-0.5 mm	0.05-0.2 mm	الاستقامة تهيمن على التطبيقات البصرية والهوائية
أدنى سماكة جدار عملية	0.5-0.8 mm (أنبوب)	0.4-0.6 mm (أنبوب)	الجدران الرقيقة جداً من مجال اللف؛ قيود قالب السحب تنطبق
سعر القطعة النسبي بالحجم	1x	2-4x	السحب يوزّع تكلفة التجهيز على الإنتاج المتواصل
توافر الطول	متواصل (قصّ حسب الطلب)	محدود بطول القالب، عادة ≤ 2-3 m	الأطوال الواحدة الطويلة تشير دائماً إلى السحب

القضيب الصلب المسحوب هو الخيار الافتراضي للأقمار والأعمدة والمقابض القصيرة؛ والأنبوب الملوف الهشخ هو الافتراضي لكل ما يجب أن يبقى خفيفاً وهو يتحمل الانحناء والالتواء معاً — أذرع الكاميرات والدرون والهوائيات. ونقطة مزيج يستحق السؤال: أنبوب مسحوب مع غلاف لف رقيق في الخارج، فيحصل على استقامة جيدة بتكلفة بين الاثنين.

مقابض قضبان الكربون المخصّصة: التسامح والتشطيب والسطح

تطبيقات المقابض — مقبضات الأدوات والرياضة والمعدات — تضيف متطلّبين لا وجود لهما للقضيب العارض: قطر خارجي مضبوط للغلاف أو الطلي الجبسي، وسطح يلتصق به اللاصق فعلاً. لذلك تحدّد مقابض القضبان المخصّصة التشطيب بعناية لا تقل عن القطر:

• سطح مصقول (P240-P400): المعيار للتماسك. نمط خدوش متجانس يمنح الإيبوكسي أو الغلاف المطاطي تثبيطاً ميكانيكياً؛ السطح اللامع من القالب ينفصل تحت عزم الالتواء.
• غلاف مطلي أو مطبوع: طلاء رقيق أو غلاف حراري يحمل اللون والهوية لكنه يضيف 0.1-0.3 mm إلى النطر الخارجي — احتسبه في ملاءمة المقبض.
• تشطيب الأطراف: الشطف والتجويف عند طرفي المقبض يمنعان القط من قطع الغلاف أثناء التجميع، ويمكن تشغيل شريط مخرّش في اللامينات للتثبيت الميكانيكي.
• التوحّد المركزي: للمقابض الدوّارة حدد مقدار التهاد — عادة ≤ 0.1 mm TIR للقضيب الملوف، وأصعب ضماناً في السحب حيث يمكن أن يتنقّل حزام الليف داخل النطر الذي حدده القالب.

فشل شائع في برامج المقابض هو تحديد تسامح القطر وترك التشطيب غير محدد، ثم استلام قضبان تبدو مثالية وتنزلق تحت الحمل. حدّد دائماً زردة التشطيب وأقصى لمعان، وهل يصل القضيب بغطاء وقائي.

قضبان الكربون والفولاذ: الوزن والصلابة والتكلفة

المصممون الذين يستبدلون القضيب الفولاذي بالكربون يستهينون بفرق الصلابة غالباً، لأن الرقم اللافت هو الكثافة ورقم التصميم هو عزم القطرة. المقارنة العادلة تثبّت القطر أو الكتلة — لا الاثنين معاً:

الخاصية	قضيب كربون (معياري)	قضيب فولاذ مقاوم 304	قضيب فولاذ كربوني منخفض
الكثافة	1.55-1.65 g/cm³	8.0 g/cm³	7.85 g/cm³
معامل الشدّ	130-150 GPa (لامينات، محاوري)	193 GPa	200-210 GPa
الصلابة النوعية (معامل ÷ كثافة)	~85-95 kNm/kg	~24 kNm/kg	~26 kNm/kg
كتلة قضيب 8 mm × 500 mm	~39-41 g	~200 g	~195 g
السلوك الانحنائي	مرونة ثم هشاشة	مرونة ثم انكسار ثم ليونة	مرونة ثم انكسار ثم ليونة
خطر الكهروتآكل مع الألمنيوم	عالٍ (الكربون كاثود)	منخفض	منخفض-متوسط

عند القطر نفسه، يكون قضيب الكربون صلباً في الانحناء تقريباً كالفولاذ — والمكسب هو خفض الكتلة 5 أضعاف، ويظهر كقصور زخم أقل في المجموعات المتحركة وأقل ترهّلاً على الجسور غير المسنودة. عند الكتلة نفسها يمكن تكبير مقطع الكربون بدرجة كبيرة، لأن الصلابة النوعية أفضل بـ3.5-4 أضعاف. والتنازل هو وضع الانكسار: الفولاذ ينثني ويحذّر، والكربون ينكسر دون تحذير، لذا تحتاج هياكل القضبان الكربوني إلى حدود إجهاد محافظة أو تصميم واقٍ يلتقط القضيب المكسور قبل سقوط الحمل.

والتنازل الثاني التكلفة. يكلّف مادة القضيب الكربوني عدة أضعاف الفولاذ للمتر، وإضافة تجهيز جديد (قالب سحب أو مجموعة قوالب) رسمة واحدة تُسوّى فقط فوق بضع مئات من القطع. للنماذج اشتر مقاسات قياسية واقصص؛ وللإنتاج تُسترد تكلفة التجهيز سريعاً عند حجم حقيقي.

كيف تثني قضبان الكربون: التبريد والحدود العملية

الخلاصة في كيفية ثني قضبان الكربون: اثنِ على قلب (Mandrel) واسع نصف القطر، ولا تتجاوز نحو 10 أضعاف القطر الخارجي للقضيب الصلب المسحوب أو 15-20 ضعفاً للأنبوب الملوف. دون هذه الأنصاف يدخل الطبقة الخارجية في شدّ يتجاوز حدود إجهاد الراتنج ويفتح القضيب شقّاً طولياً لا يظهر غالباً قبل امتداده.

• تقنية القلب: لفّ القضيب حول قلب مصقول مع غطاء فصل وطبّق قوة بطيئة متساوية — دون اندفاع. حزام أو بطانية قماشية توزّع الحمل؛ التثبيت المباشر يحمّل النقاط ويترك آثار انبعاج في الراتنج.
• تسخين مساعد: للأنصاف الأصغر الحدية، تسخين القضيب إلى 60-80 °C (مسدّس حراري لا لهب) يليّن المصفوفة ويقلّل الارتداد. فوق نحو 120 °C للإيبوكسي المعياري يبدأ تدهور دائم.
• صلب مقابل أنبوب: يتحمّل القضيب الصلب أنصافاً أصغر من الأنبوب بنفس النطر، لعدم وجود سطح داخلي للتجعيد. ثني الأنبوب يتطلب دائماً قلباً داخلياً أو محشواً لدعم الجدار.
• الارتداد: يعود قضيب الكربون 2-5° بعد التشكيل؛ تجاوز القصد وقس على قالب مرجعي — الثني المتكرر يُتعب المصفوفة عند منطقة الثني.
• متى لا تثنِ: الخطافات الضيقة وثنيات S بأقل من 30 mm والثنيات الحاملة لحمل دوري تُطلب مشكّلة مسبقاً على قلب منحنٍ. الثني أثناء الخدمة هو المصدر الأخطر لحالات الميدان في التطبيقات الهيكلية.

الأسئلة الشائعة

ما الحد الأدنى لطلب قضبان كربون مخصّصة؟

لأقطار السحب القياسية المقصوصة غالباً 50-100 قطعة لأن الخط مهيأ أصلاً. لقالب سحب جديد أو مجموعة قوالب جديدة توقّع 300-500 قطعة لاسترداد تجهيز القالب، وإن كان بعض المورّدين يشغّل 100 قطعة أولى بزيادة سعر. المقاطع الملفوفة المخصّصة تبدأ عادةً من 50-200 قطعة.

هل يمكن تثليث أو حفر أو تجويف قضبان الكربون المخصّصة؟

الثلاث ممكنة لكن كل منها يضعف القضيب. احفر بمقاطع حادة وسرعة منخفضة وادعم جهة الخروج بقطعة تضحية؛ الثّرّة فقط في القضيب الصلب بعمق ≤ 1.5 ضعف القطر أو استعمل مدخلة معدنية؛ تجنّب التقويسات تماماً في الجسور الحرجة الانحنائياً — التقويس يقطع الطبقات الخارجية التي تحمل قرباً من كل الانحناء.

كيف أمنع القضيب الكربوني من تآكل مثبت ألمنيوم كهروكيميائياً؟

عزل الوصلة: حلقات نايلون أو PEEK، أو غلاف بلاستيكي رقيق عند الواجهة، أو شريط مطلي على القضيب حيث يلامس المعدن. ثم استعمل حِفّاً متوافقاً مع الألمنيوم (فولاذ مقاوم من الفئة 300 أو الألمنيوم نفسه) لا الفولاذ العادي. طبقة العزل مع الحِفّ المتوافق هما ما يبقي الوصلة حية في البيئات الرطبة أو المالحة.

الخاتمة

شراء قضبان الكربون حسب الطلب يتلخّص في اختيار عائلة الإنتاج مقابل حالة التحميل: السحب عندما تريدة تكلفة منخفضة وأطوالاً طويلة وصلابة محورية خالصة؛ واللف عندما يهم التسامح أو الاستقامة أو قوة الالتواء. حدّد مواصفة السطح والمقبض مبكراً، وقسّ المقطع بصدق مقابل مقارنة الكربون بالفولاذ، وأبقِ أنصاف الأقطار ضمن الحدود العملية — وسلوك القضيب سيكون تماماً كما وعد به الرسم.

يوفر YongXian قضبان كربون مسحوبة وملوفة بقطر وسماكة طول وتشطيب مخصّص. تصفّح مجموعتنا من أنابيب وقضبان الكربون أو تواصل مع فريقنا الهندسي مع رسمكم والكمية المستهدفة.
