صفيحة الكربون بأبعاد خاصة: القصّ بـ CNC والتنسيق واختيار السماكة

مقدمة

تنطلق برنامج تصنيع صفيحة الكربون بأبعاد خاصة قبل دوران المغزل بكثير: تبدأ بمراجعة الرسم التي تثبّت صفقة المادة ونظام الترصيف والسماكة النهائية والتدقيق، ثم بمرحلة التنسيق التي توزّع كل قطعة على اللوح المتاح. سواء اشتريت لوح كربون معروضاً للبيع من المخزون أو طلبت لامينات شبه أيزوتروبية مقطّعة حسب خطّك، فإن الاقتصاد والمخاطر تسكن في القرارين الثلاثة نفسهما: الصنف، والسماكة، وكفاءة تنسيق القطع. يشرح هذا الدليل مسار العمل كاملاً: ماذا تكتب في طلب عرض السعر، وكيف ينسّق المورّدون القطع على ألواح 4×8 قدماً، وأي عملية قصّ تناسب أي سماكة، وكيف تختار سماكة نهائية تحقق هدف الصلابة دون دفع ثمن طبقات لا تحتاجها.

ما يحتاجه المورّد لعرض سعر صفيحة بأبعاد خاصة

معظم التأخير في برامج الألواح المخصّصة سببها طلب عرض ناقص لا الماكينة. ويحتاج العرض الذي يصمد في الإنتاج إلى خمسة نقاط:

• نظام المادة: نوع الترصيف (شبه أيزوتروبي، أو سائد أحادي الاتجاه، أو أسطح منسوجة)، صنف الليف (فئة T300، فئة T700)، ونظام الراتنج (إيبوكسي للهياكل عند حرارة الغرفة، وفينوليك عند متطلبات الدخان والسمّية).
• السماكة النهائية والتدقيق: حدد القيمة النهائية ومدى السماح — الشائع تثبيت 3.0 مم ±0.15 مم بعد التصلّب، وهو ما يحدّد عدد الطبقات قبل بدء القصّ.
• الاستواء وحواف الحافة: حد التعرّج (عادة 1 مم لكل 300 مم للألواح المصنّعة)، الحاجة إلى إغلاق الحواف، وقبول حواف CNC أو حواف قصّ بالماء.
• الكمية وعدد القطع لكل لوح: الرسم نفسه بقطعتين عشرين وقطعتين ألفين لا يُسعَّران بالطريقة ذاتها، لأن كفاءة التنسيق والاستهلاك المتكرّر يهيمنان عند الكميات الصغيرة.
• توقعات الفحص: مسح فراصحي بالموجات الفوق صوتية، تقرير أبعاد، أو شهادة مطابقة بسيطة — لكلٍّ أثر مختلف في سعر القطعة.

تنسيق ألواح الكربون: لماذا يحدّد مقاس 4×8 التكلفة

تُنتَج صفيحة الكربون وتُباع بمقاسات قياسية — والمقاس الأساسي 1220 × 2440 مم (4 × 8 أقدام)، وشائعة أيضاً 1000 × 1000 و1220 × 1220 مم. تنسيق لوح الكربون 4×8 هو الذي يقرّر رخص الطلب الخاص أو غلائه: إذ يُحتسب المادّة حسب الألواح المستهلكة لا حسب وزن قطعك، لذا تحدّد نسبة الاستخدام الوحدة السعر مباشرة. ينسّق المورّدون القطع بمحوّل التخطيط الآلي يدير ويدمج الخطوط معاً ليحافظ على إشغال اللوح بين 70 و80 بالمئة؛ أمّا التنسيق المتناثر للقطع المستطيلة الكبيرة فيهبط دون 50 بالمئة، وهذه الخسارة تُرحَّل إلى العرض.

السماكة النهائية	الترصيف النموذجي	الكتلة السطحية التقريبية	مؤشر صلابة اللوح	الاستخدام النموذجي
0.5–1.0 مم	2–4 طبقات منسوج 200 غم/م²	750–1500 غم/م²	1×	أغلفة وأغطية ولوحات زخرفية
1.5–3.0 مم	6–12 طبقة شبه أيزوتروبية	2200–4400 غم/م²	8–25×	أذرع روبوت وقوالب ومشابك
4.0–6.0 مم	16–24 طبقة شبه أيزوتروبية	5900–8800 غم/م²	55–160×	ألواح تثبيت ماكينة وقوالب عمل
8.0–10.0 مم	30–45 طبقة شبه أيزوتروبية	11,700–14,600 غم/م²	200–600×	قواعد هيكلية وقوالب

عند مقارنة لوح كربون بمقاس مخصّص مع لوح متوفر: المقياس غير القياسي (مثل 900 × 1400 مم) يُقصّ من لوح قياسي ويُحتسب غالباً كلوح كامل، بينما المقاسات المتوفرة ضمن الكربون المعروض للبيع بلا خسارة تنسيق. إن كانت قطعتك تتّسع داخل مقاس مخزني، اسأل عن سعر المقاس المخزني أولاً.

اختيار السماكة لبرامج الألواح المخصّصة

السماكة هي الرافعة الكبرى في الأداء والمعن مععاً، وينبغي استنادها إلى متطلبات الصلابة لا نسخها من قطعة قديمة. ابدأ من الحالة التحميلية: صلابة الانحناء للوح على منصّتين تنمو مع تكعيب السماكة، فمضاعفة السماكة تضاعف الصلابة نحو ثمانية أضعاف بينما تكلفة المادّة تتضاعف فقط. هذا التباين يجعل الألواح السميكة الزائدة إهداراً — تدفع مقابلة ضعف التكلفة مقابل صلابة ثمانية أضعاف لا تحتاجها — ويجعل الرقيقة الناقصة يستلزم مراجعة مكلفة.

• حدّد المقياس: صلابة الانحناء (ن/مم)، أو التردد الذاتي الأول، أو الإزاحة المسموحة تحت حمل معيّن، مع تثبيت طول العارضة؛ الصلابة بلا طول عارضة بلا معنى.
• الترصيف قبل المليمتر: لوح 3 مم شبه أيزوتروبي وآخر 3 مم سائد أحادي الاتجاه يختلفان بأكثر من الضعف في الصلابة خارج المستوٍ. وجّه الطبقات على مسار الحمل ثم حدّد السماكة.
• احتفظ بمقصادة التشغيل: اطلب ألواحاً أسمك من الهدف بـ 0.2–0.3 مم إن كانت الأوجه ستُفرَز، لأن الامتناع عن التصحيح يندر أن يحقق تدقيق السماكة مباشرة من المكبس.
• تحقّق بعينة: عينة انحناء ثلاثي النقاط لكل دفعة تحوّل جدول الترصيف النظري إلى مقياس مُختبَر قبل قصّ اللوح كاملاً.

عمليات القصّ والتداقيم وجودة الحافة

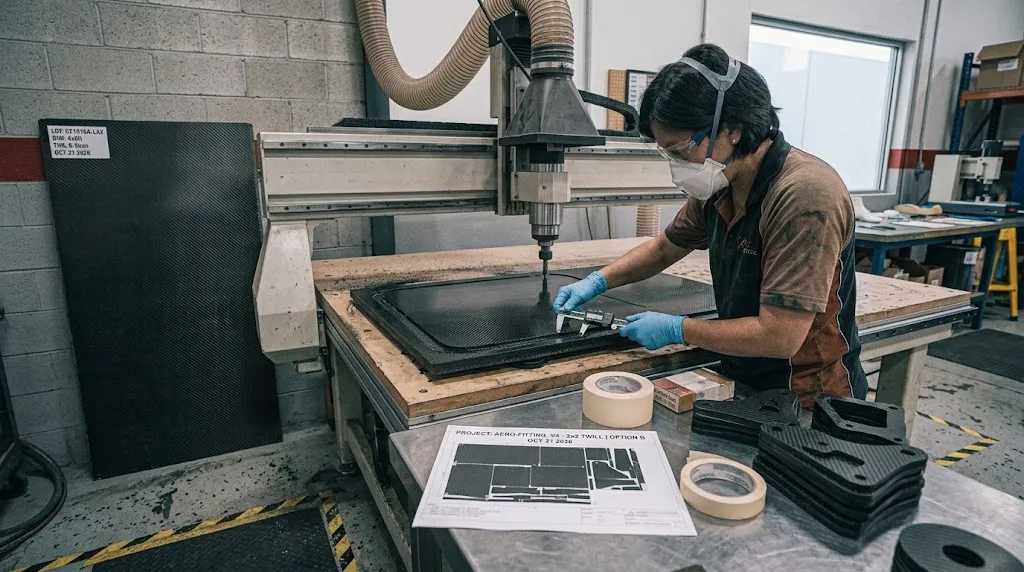

الفرز CNC بأدوات ماسية هو الخيار الافتراضي للألواح حتى نحو 6 مم: سريع وجاف وبدقّة ±0.1 مم مع شفط غبار فعّال. أسمك من 6–8 مم، أو عند خطوط معقّدة بزوايا داخلية صغيرة، يتجنّب قصّ بالماء تآكل الأداة والحرارة لكنه يدخل رطوبة في الحافة يجب تجفيفها قبل اللصق؛ والثمن رشح أوسع قليلاً (±0.15–0.25 مم) وحافة مطفية مخدوشة دقيقة. حافة الفرز نظيفة ومغلقة المظهر ولا تحتاج عادةً عملاً ثانوياً؛ أما حواف الألواح السميكة بعد قصّ بالماء فينبغي صقلها خفيفاً وإغلاقها. وبأي طريق، يجب أن تُشحن قطع صفيحة الكربون المخصّصة مع خريطة التنسيق والبقيّة موثّقة، ليستعيد الطلبات التالية القطع ذاتها ويرفع نسبة الاستخدام أكثر.

نسبة الاستخدام الجيدة تبدأ من الرسم: رتّب القطع الطويلة على اتجاه نسيج واحد، واترك هامش 2–3 مم بين القطع إذا كان الخط سيُنظَّف بالمكشطة، واحسب أن كل قطعة تحمل حافة إضافية قابلة للتفصيل. الطلبات المجزّأة إلى ألواح صغيرة تبدو أرخص في العرض الأول، لكنها ترفع سعر الوحدة النهائي وتستهلك وقت ورشة في التنسيق المتكرر؛ الأفضل أن ترسل الكمية الكلية ولو احتاج الأمر جدول تسليم على مرحلتين.

الأسئلة الشائعة

ما الحد الأدنى للطلب لصفيحة كربون مخصّصة؟

للقصّ من لوح مخزني بسماكة قياسية، يكون الحد الأدنى غالباً قطعة واحدة، فالمادّة منتجة أصلاً. ولوح مضغوط بسماكة أو ترصيف مخصّص يحتاج 5–10 ألواح على الأقل، لأن دورات الأوتوكلاف أو المكبس تُجدوَل دفعات والاستعداد يهيمن على التكلفة. عادةً يمكن لسمكين مختلفين في طلب واحد أن يتشاركا دورة تصلّب واحدة إن تطابق الراتنج.

كم يستغرق تنفيذ طلب صفيحة مخصّصة؟

قصّ من المخزون: عادة 5–10 أيام عمل تشمل التنسيق والتشغيل والفحص والتغليف. الضغط حسب السماكة يضيف 7–14 يوماً لجدولة الترصيف والتصلّب إضافة إلى زمن الدورات نفسها. الطلبات الأولى برسم جديد تضيف بضعة أيام لملاحظات التصميم للتصنيع — وتُستعاد معظمتها في الطلبات التالية.

هل يمكن قصّ صفيحة الكربون حسب ملف التصميم ثنائي الأبعاد؟

نعم. ملفات التصميم ثنائية وثلاثية الأبعاد هي المدخل المعتاد للتنسيق وتوليد مسار الأداة. أرفق بها السماكة النهائية والتدقيق والكمية؛ الخط ثنائي الأبعاد وحده يجعل الورشة تخمّن المادّة، والتخمين هو مصدر تعديلات العرض.

هل تورّدون ألواح كربون 4×8 دون قصّ؟

نعم — ألواح 1220 × 2440 مم كاملة بسمكات قياسية تُشحن دون قصّ، وطلبات الألواح المخصّصة تُنسَّق على المقاسات نفسها. إن كنت تشغّل المعالجة في منشأتك، فشراء الألواح الكاملة يعطي عادةً أقل سعر للكيلوغرام؛ وإن كنت بحاجة خطوط نهائية، فالقصّ حسب المقاس من اللوح ذاته أنسب من شحن ألواح كاملة إلى منشأتك.

الخاتمة

طلب صفيحة الكربون المخصّصة يكافئ الانضباط في البداية: ثبّت الترصيف والسماكة النهائية والتدقيق، وافهم كيف يحدّد التنسيق على ألواح 4×8 سعر الوحدة، واربط السماكة بهدف صلابة مُقاس لا بقطعة قديمة. وإن صحّت هذه الثلاث، صارت عملية القصّ — فرشاة أم ماء — تفصيلاً لا مخاطرة. أرخص تعديل هو التعديل الذي لم تضطر إليه.

تصنع YongXian ألواح كربون مخصّصة من لامينات شبه أيزوتروبية وأحادية الاتجاه، مقاطَعة ومصنّعة بـ CNC حسب رسمك. استعرض مجموعة ألواح الكربون أو تواصل مع فريق الهندسة وأرسل الرسم والسماكة والكمية للحصول على عرض مع خريطة التنسيق.
